皮带驱动微型履带机器人坦克结构设计

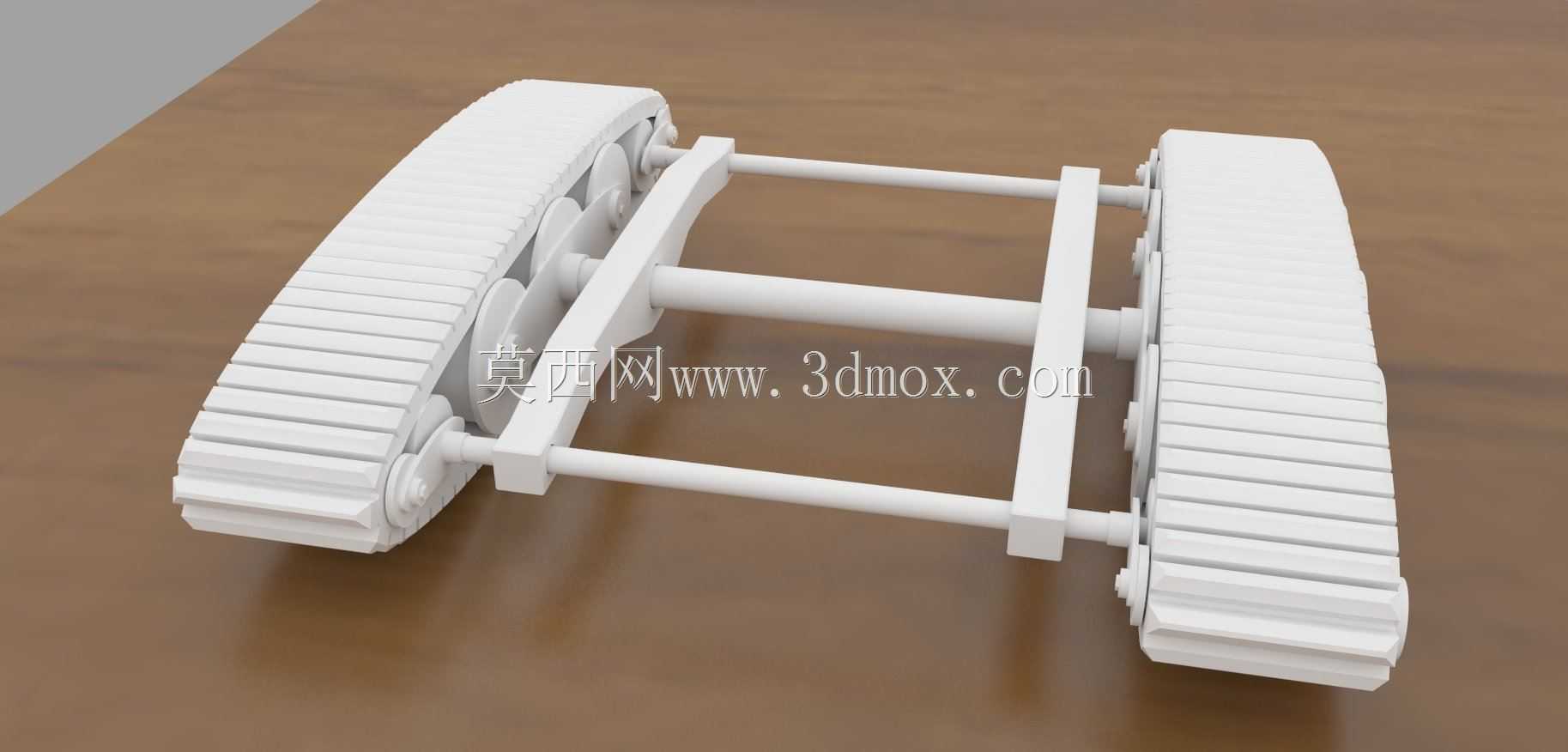

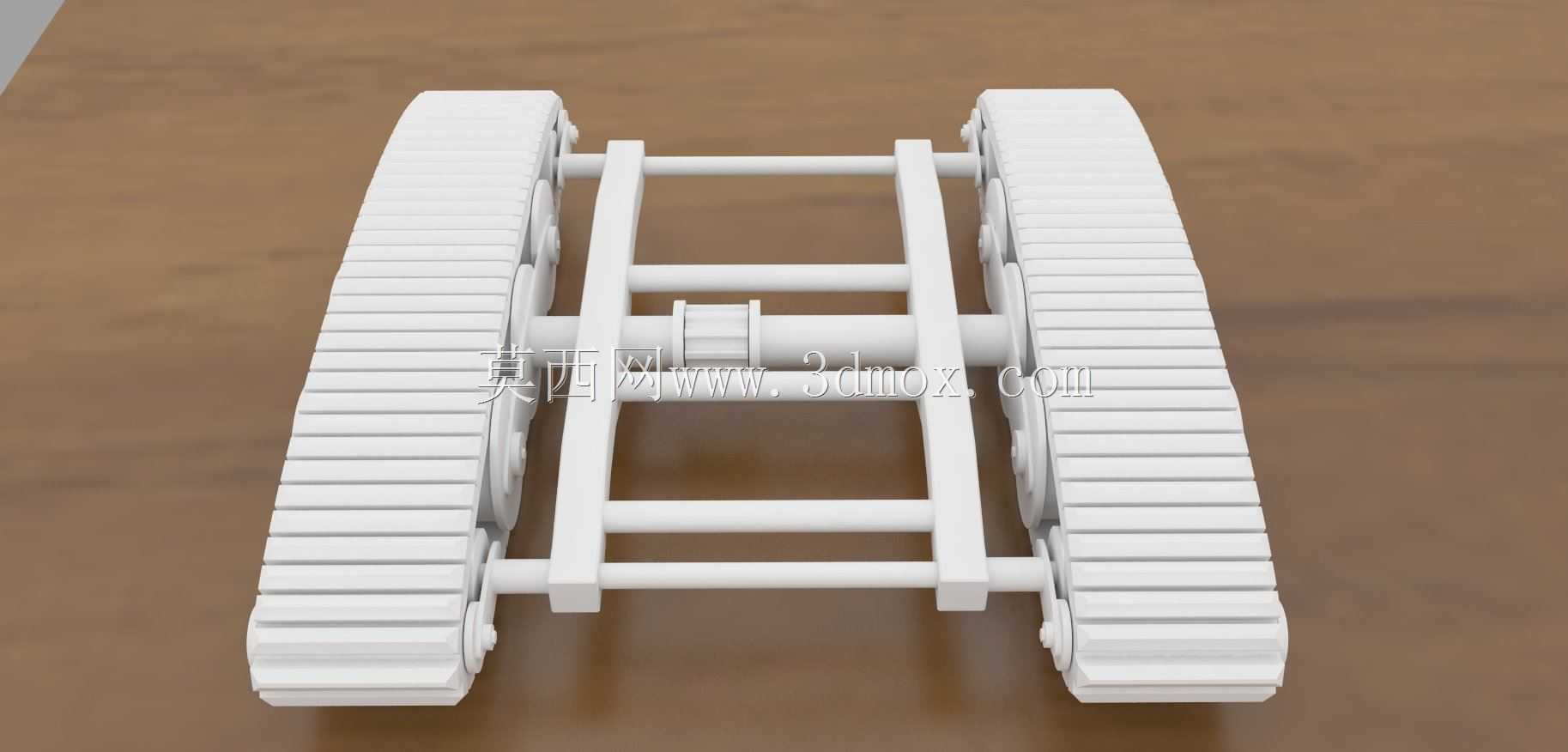

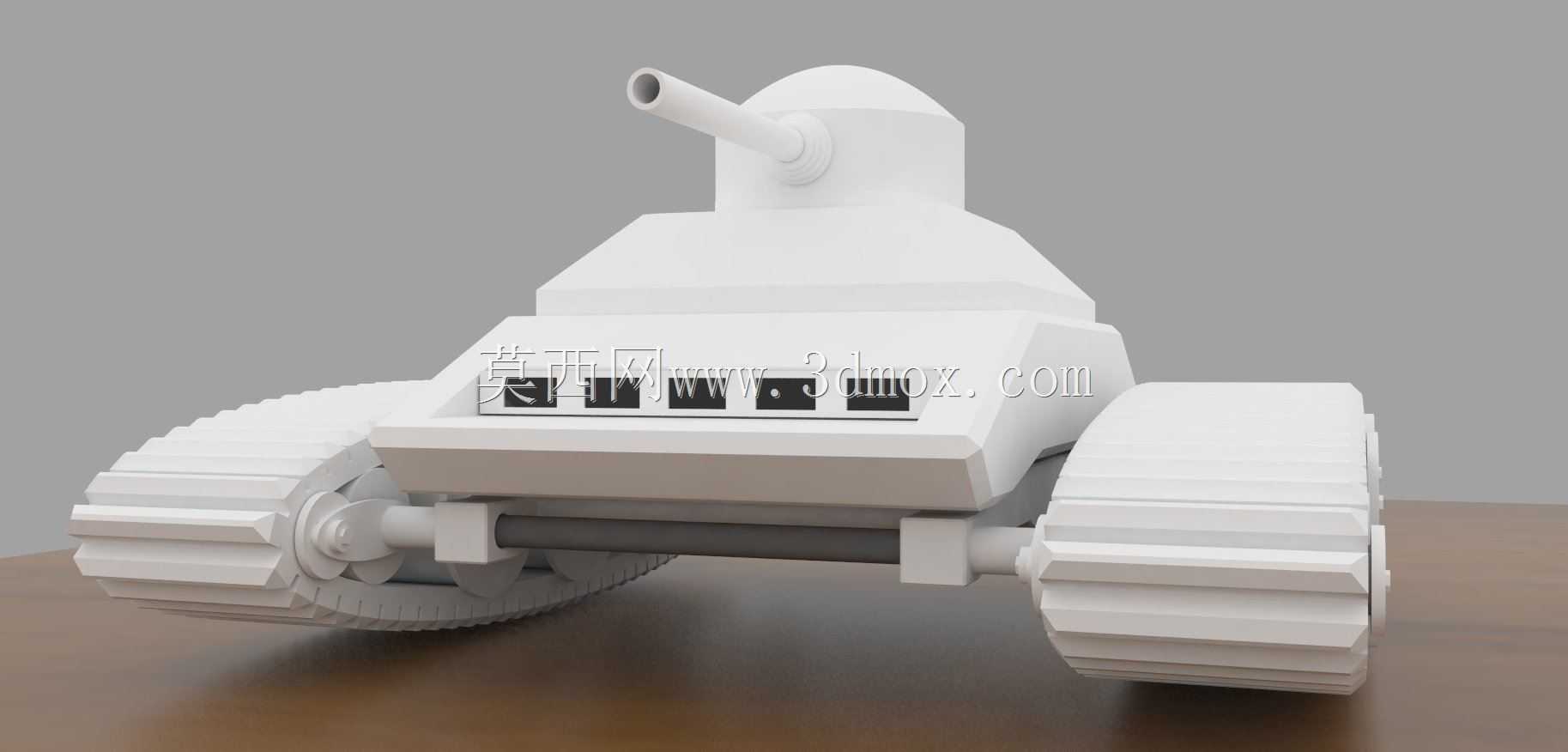

　　这款微型履带行走装置采用皮带传动作为核心动力传递方案，整体结构紧凑，适配小型教育演示、桌面级智能移动载体、轻型探测作业平台等场景使用。行走部分采用模块化履带设计，履带节采用一体式硬质结构，齿形与驱动轮齿槽完全匹配，避免传动过程中出现跳齿、滑脱问题，两侧履带独立布局，可通过差速控制实现原地转向、小半径转弯等动作，适配狭窄空间内的移动作业需求。上部炮塔结构采用回转式布局，炮管与炮塔壳体一体成型，预留了内部传感器、执行元件的安装空腔，可根据实际使用需求加装视觉模块、模拟发射组件或者探测元件，炮塔底部与底盘之间设置回转支撑接触面，无需额外加装复杂轴承即可实现手动或者电动回转动作。底盘部分采用分层式结构设计，上层为设备安装平台，

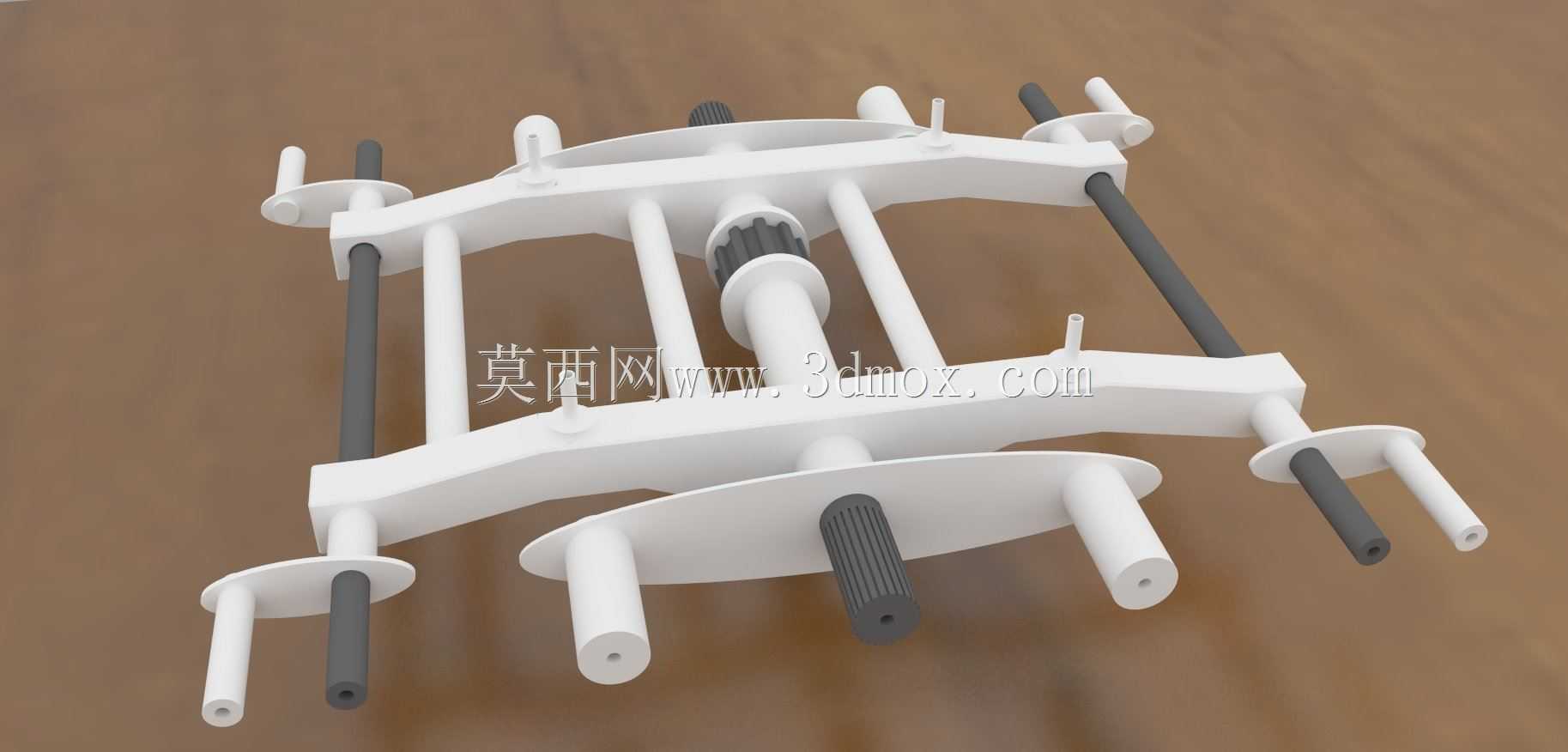

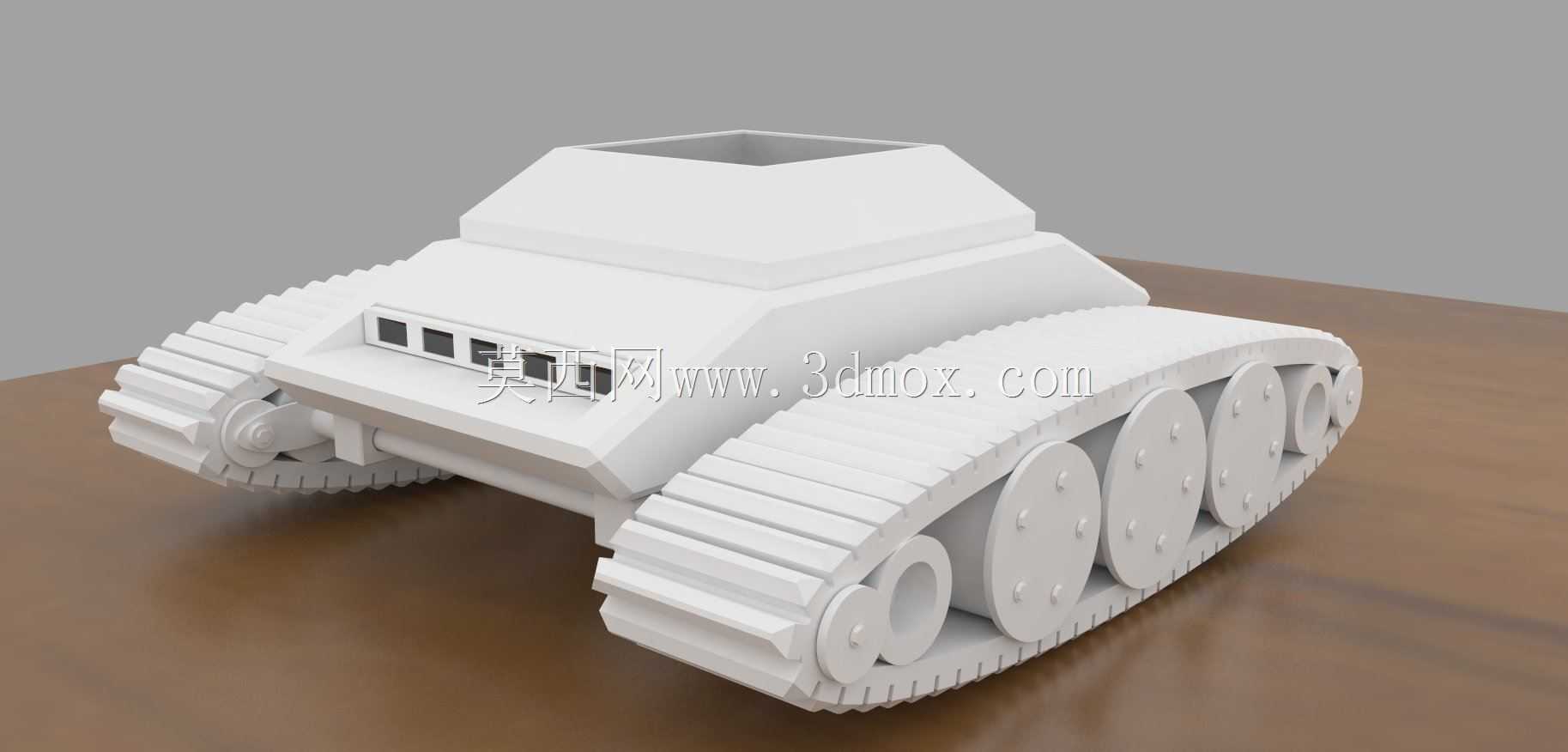

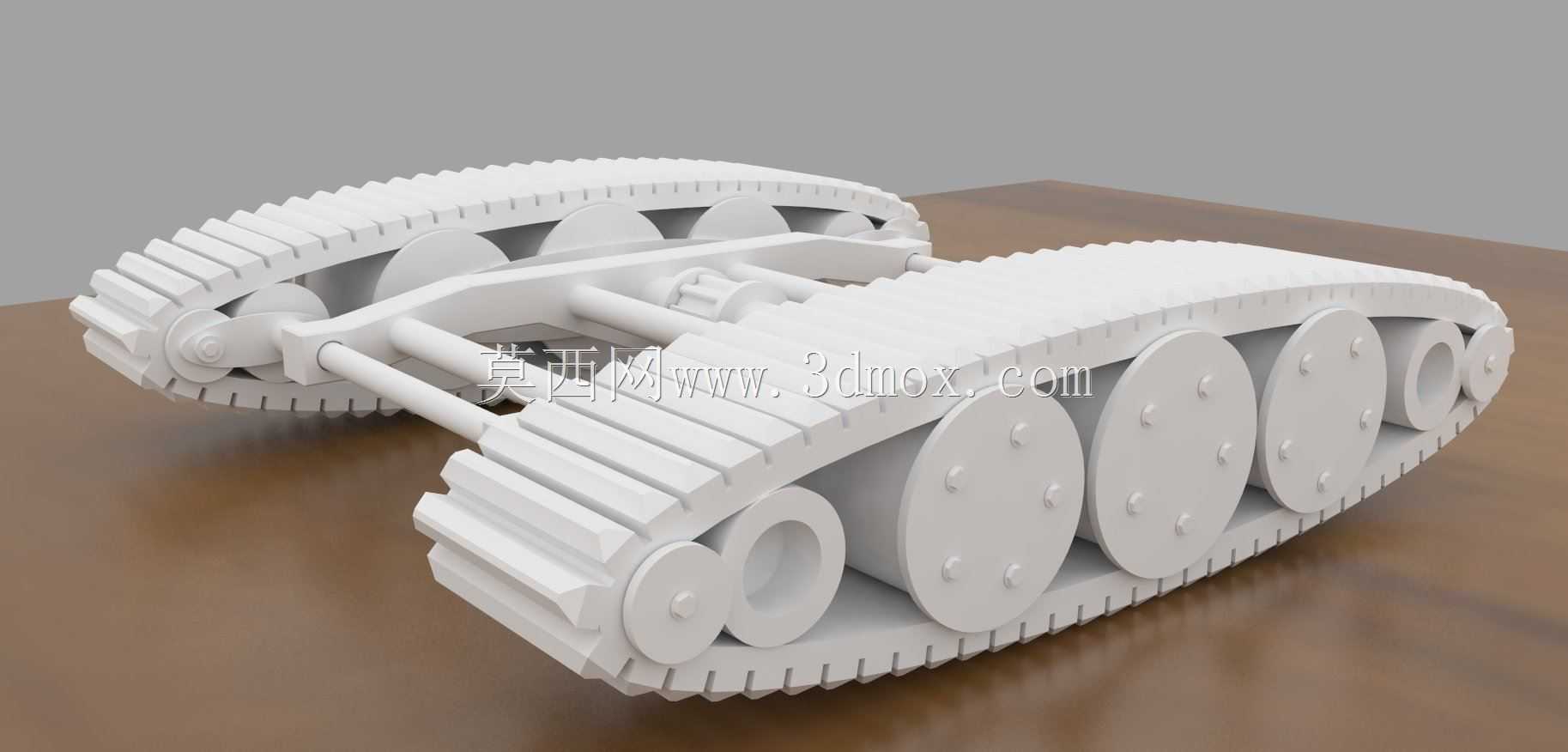

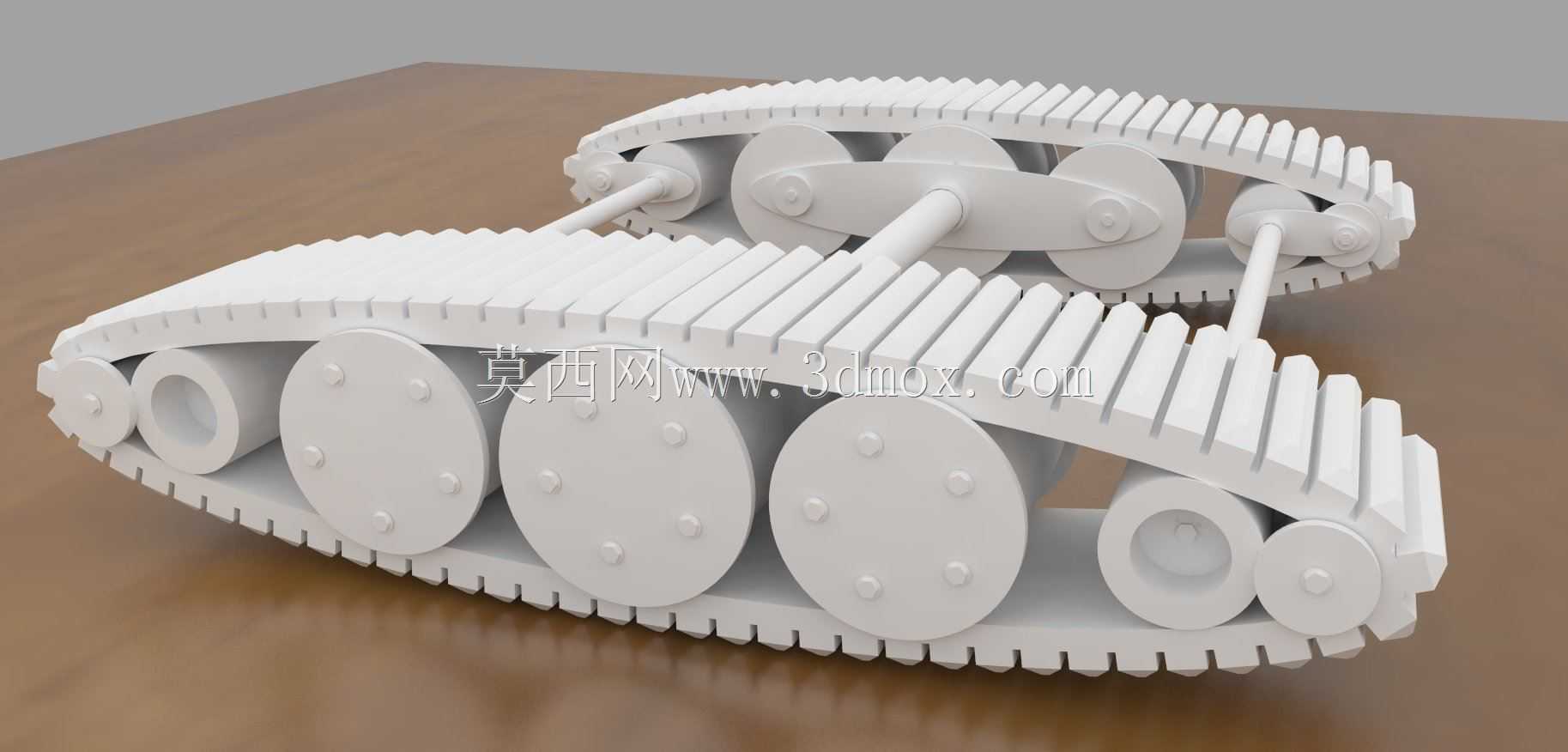

　　可容纳控制电路板、电池组、驱动电机等核心元件，下层为传动系统安装腔，皮带传动组件布置在底盘两侧的轮系之间，通过张紧结构调整皮带预紧力，保证动力传递过程中无打滑、传动效率稳定，相比齿轮直接传动，皮带传动具备一定的缓冲吸震能力，在微型装置行进过程中遇到微小障碍物时，可通过皮带的微量形变抵消冲击，保护驱动电机不受瞬时载荷冲击。两侧负重轮与驱动轮、导向轮同轴度在建模阶段做了严格公差约束，轮系安装面与底盘基准面的平行度控制在合理范围内，避免履带运行过程中出现偏磨、脱轨问题。整体外形尺寸控制在桌面级设备的适配范围内，宽度方向预留了足够的传感器安装边界，高度方向炮塔顶部至履带底部的尺寸满足常规桌面作业的通过性要求，底盘离地间隙经过优化，

　　可顺利越过桌面常见的细小障碍物、线缆等凸起物。设计过程中优先考虑了3D打印加工的工艺可行性，所有结构件均采用无倒扣、少支撑的拆分设计，打印完成后仅需简单装配即可完成整机搭建，轮系与轴的配合采用间隙配合公差，无需额外加装轴承即可实现顺畅转动，适合个人爱好者、教学场景下的快速制作与验证。传动皮带采用标准微型同步带规格，无需定制特殊配件，后期维护更换成本极低，履带部分的模块化设计也可根据使用场景更换不同材质、不同齿形的履带，适配不同地面的行走需求，比如光滑桌面可更换防滑橡胶履带，粗糙地面可更换硬质耐磨履带。
