带摄像模组的四轮遥控巡检移动装置

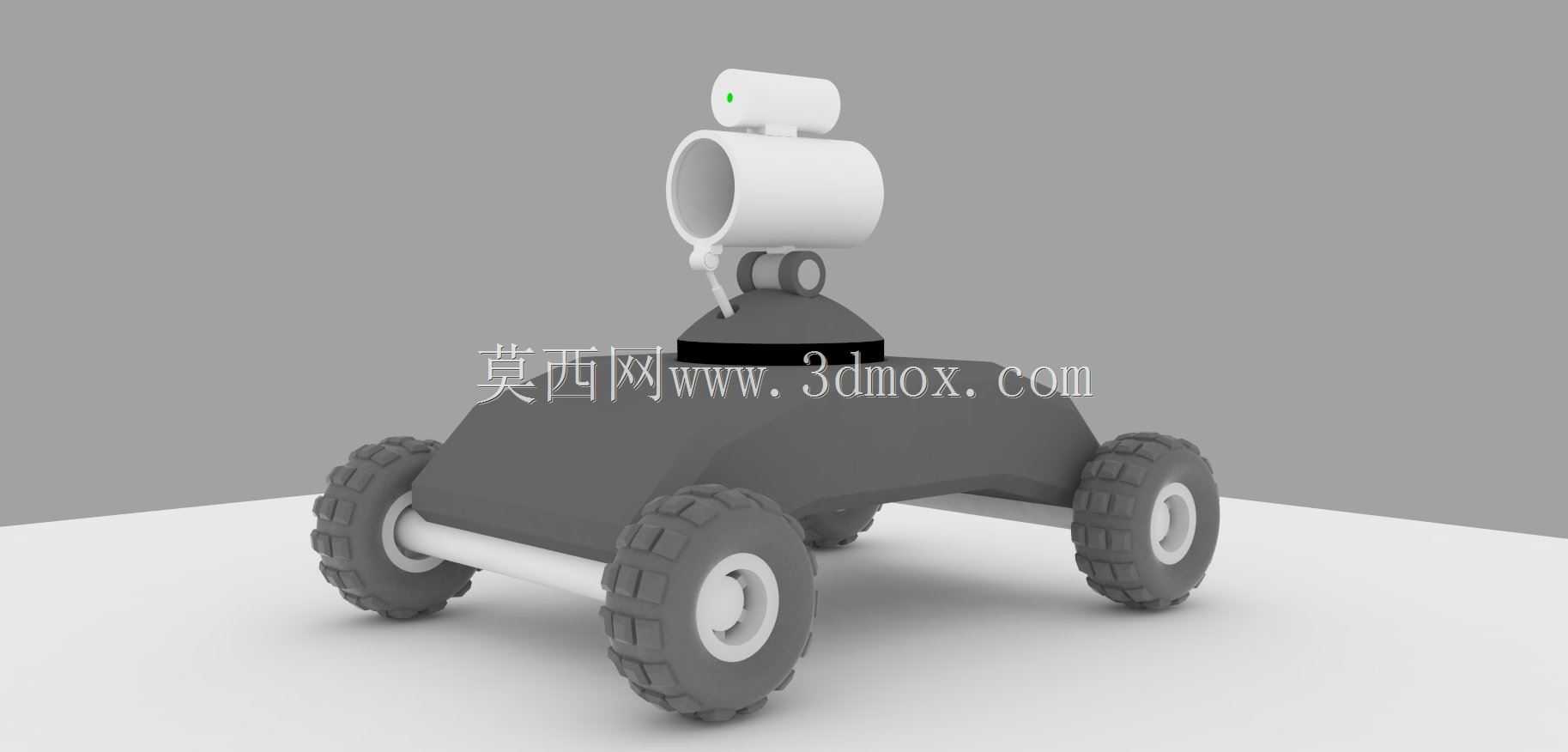

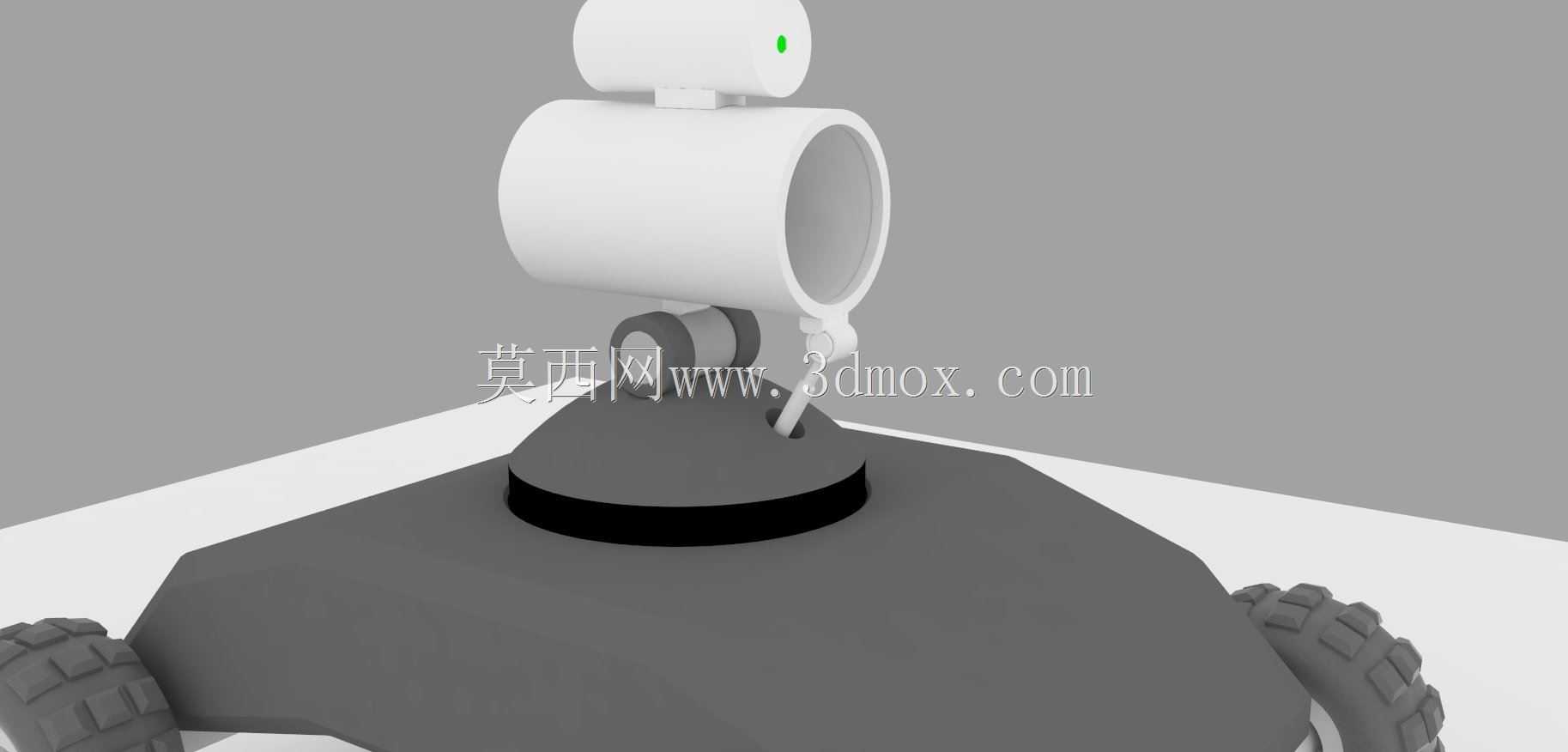

　　这款四轮移动遥控摄像装置的设计，最初瞄准的是室内狭小空间的巡检作业场景，比如厂区管廊下方的管线巡查、仓储货架间的货位盘点辅助、实验室高危区域的远程观测，这类场景往往不适合人员长时间停留，且空间宽度有限，对移动载体的通过性有明确要求。从结构设计逻辑来看，整车采用四轮独立悬挂的简化布局，轮组选用大颗粒防滑橡胶胎面，搭配硬质轮毂支撑，既可以在环氧地坪、水泥地面、薄地毯等常见室内地面平稳行驶，也能越过10mm以内的地面接缝、线缆凸起等小障碍，不会出现卡滞情况。车身上部搭载的双段式摄像模组，底部设置水平回转支撑，可实现360度水平方向旋转，上部摄像筒体设置俯仰转轴，俯仰调节范围覆盖-15度到60度，能够满足不同高度的观测需求，

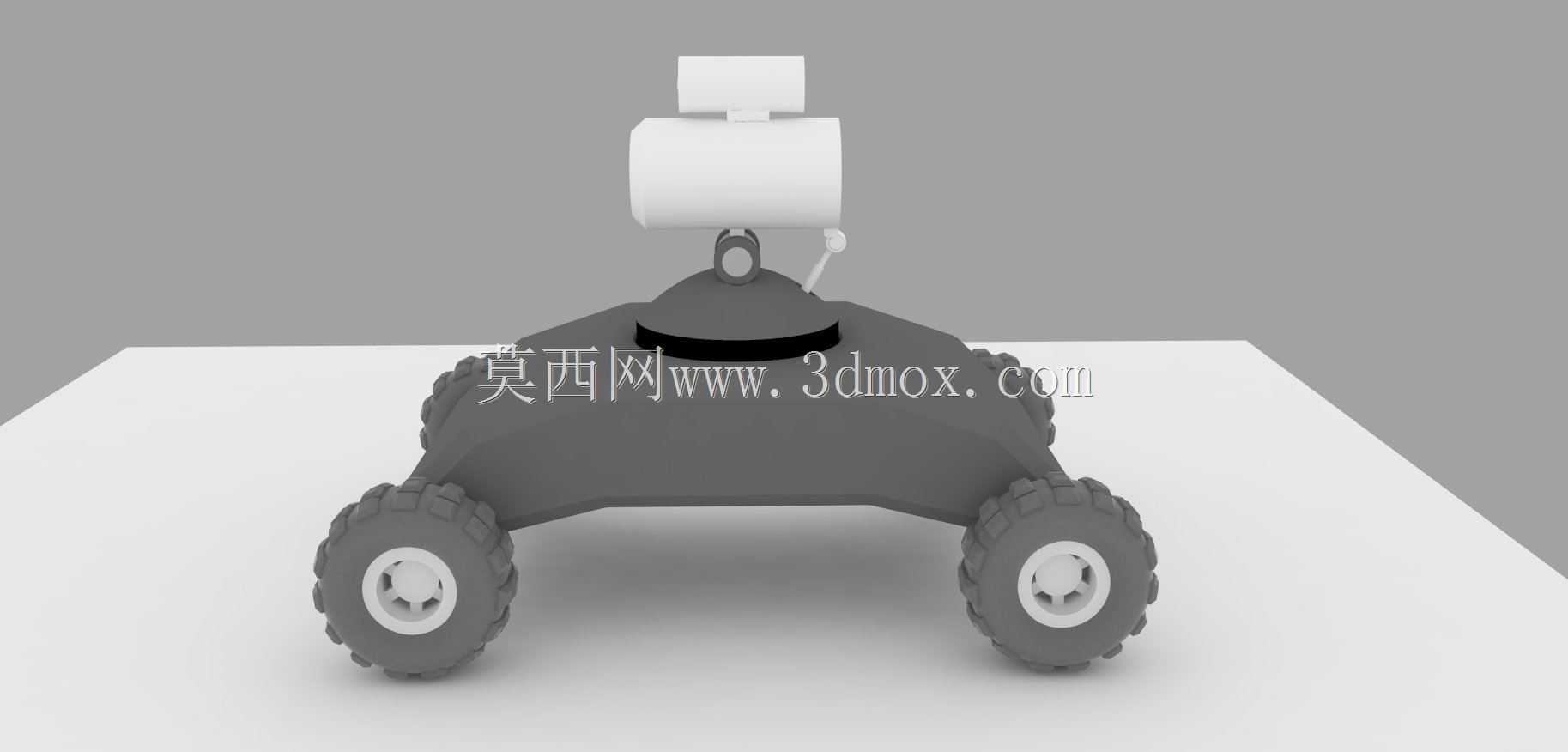

　　模组顶端集成的状态指示灯，可直观反馈设备的通电、联网、运行状态，方便远程操作人员判断设备工况。整车的外形尺寸控制在长度280mm、宽度180mm、高度（含摄像模组收起状态）220mm的范围内，能够顺利通过宽度200mm以上的狭窄通道，底盘离地间隙设置为25mm，既保证了越障能力，也避免了重心过高导致的行驶侧翻问题，车身上部的摄像模组安装座采用快拆结构设计，可根据实际作业需求更换不同规格的摄像单元、小型检测传感器，拓展设备的使用场景。在动力布局上，四轮采用对角双电机驱动方案，省去了复杂的转向传动结构，通过两侧轮组的差速实现转向，转弯半径可控制在300mm以内，能够在狭小空间内完成原地转向操作，适配狭窄区域的移动需求。

　　车身壳体采用曲面流线造型，没有突出的尖锐结构，避免在行驶过程中剐蹭周边设备、管线，轮组与车身之间的间隙控制在5mm，既不会因为间隙过小导致轮组转动摩擦壳体，也能避免杂物卷入轮组与车身的缝隙中造成卡滞。摄像模组的走线全部从回转支撑中心的中空孔位穿入车身内部，避免旋转过程中出现线缆缠绕、磨损的问题，所有外部接缝处都做了圆弧过渡处理，减少积灰，方便日常清洁维护。
