卢克天行者归来款光剑手柄结构设计

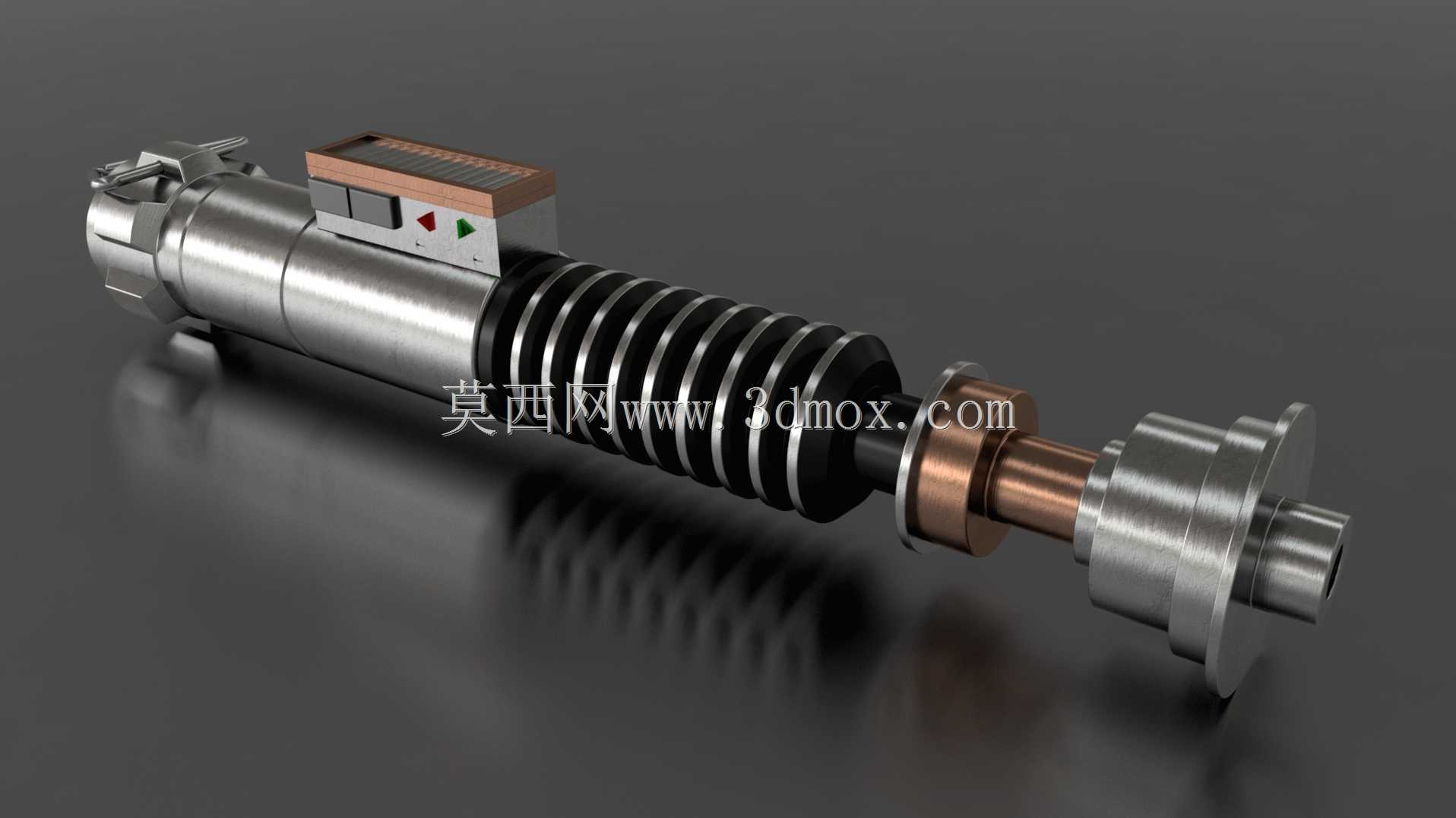

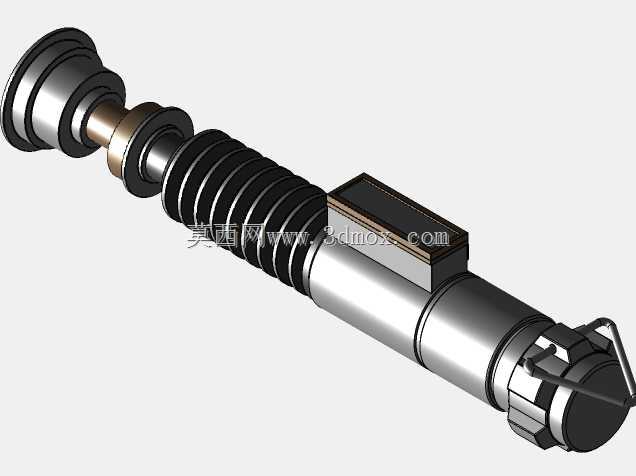

　　这款光剑手柄的结构设计，核心围绕手持握持的人机工程需求展开，整体采用分段式同轴装配结构，从前端刃部连接端到尾部尾盖，各段通过螺纹副实现轴向锁紧，保证装配后整体同轴度误差控制在0.05mm以内，避免后续加装发光组件时出现偏心晃动的问题。握持段采用等距环形肋条结构，肋条高度1.2mm，间距4mm，既可以提升手持时的摩擦力，避免长时间握持出现打滑，也能在金属壳体表面形成均匀的散热间隙，适配内部电池、发光模组工作时的散热需求，肋条边缘全部做R0.8mm圆角处理，不会出现硌手的锐角。中段控制区设置了嵌入式的功能按键安装位，安装位深度2.5mm，周边做凸台防护，避免日常握持时误触按键，按键旁预留了状态指示灯的透光孔位，孔位内侧做遮光槽设计，

　　避免指示灯光线在金属壳体内出现漫反射串光的问题。前端刃部连接座采用铜质衬套过盈配合装配，衬套内孔公差带选用H7，既可以保证外接发光刃管的插拔顺畅度，也能通过铜质材料的自润滑特性减少多次插拔后的磨损，延长连接结构的使用寿命。尾部尾盖设计了快拆式卡扣结构，无需额外工具即可打开更换内部电池，尾盖与主体连接位置内置硅胶密封圈，可实现日常使用场景下的防泼溅能力，避免手汗、少量溅水渗入内部损坏电子元件。整体外表面采用多材质拼接的视觉设计，金属段分别做拉丝、喷砂两种表面处理，搭配铜质连接件的金属光泽，还原影视道具的质感同时，所有外露拼接面的阶差控制在0.1mm以内，不会出现刮手的拼接缝隙。从实际应用场景来看，

　　这类结构既可以作为影视道具制作的参考原型，也可以作为定制化手持电子装置的结构参考，其分段式同轴装配、握持区防滑结构、快拆尾盖的设计逻辑，也能迁移到手持检测工具、便携式操作终端这类产品的结构设计中，设计过程中充分考虑了手持设备的重量平衡，整体重心控制在握持段中心位置，单手握持时不会出现前端过重或尾部坠手的问题，长时间握持的疲劳度更低。各段零件的壁厚统一设置为1.5mm，在保证结构强度的前提下尽可能控制整体重量，内部预留的空腔尺寸可兼容常规18650电池、常规驱动电路板的安装，不需要额外定制异形电子元件即可完成整机组装，降低了实物制作的落地难度。
