四合一不锈钢排气歧管结构设计

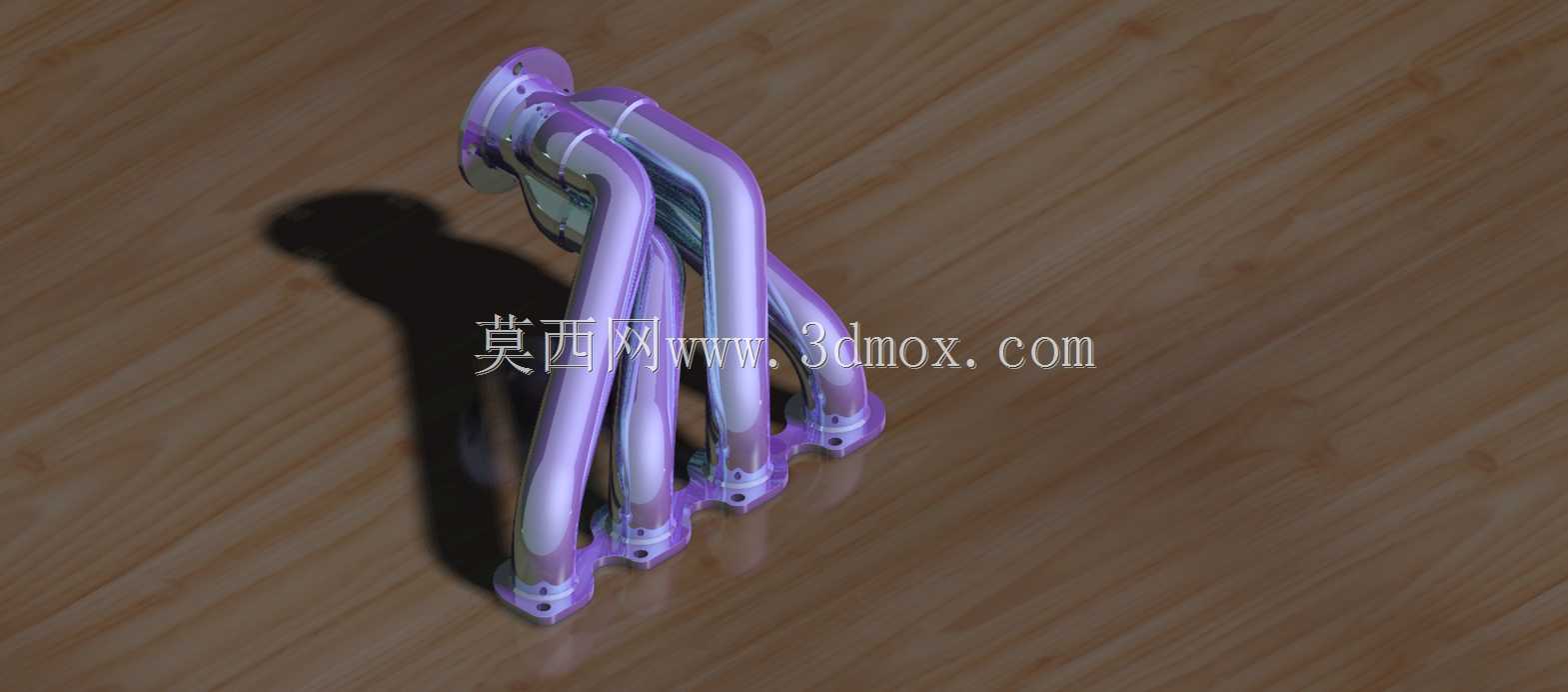

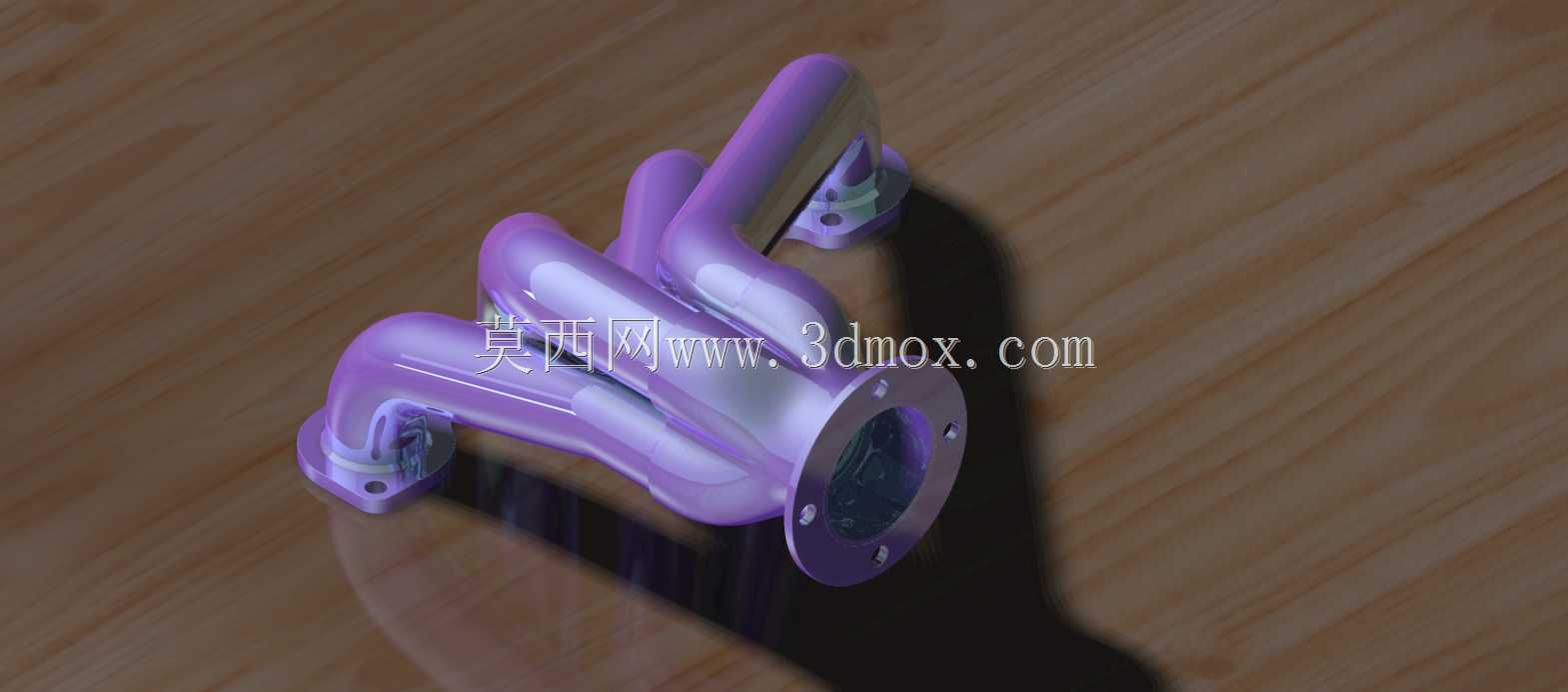

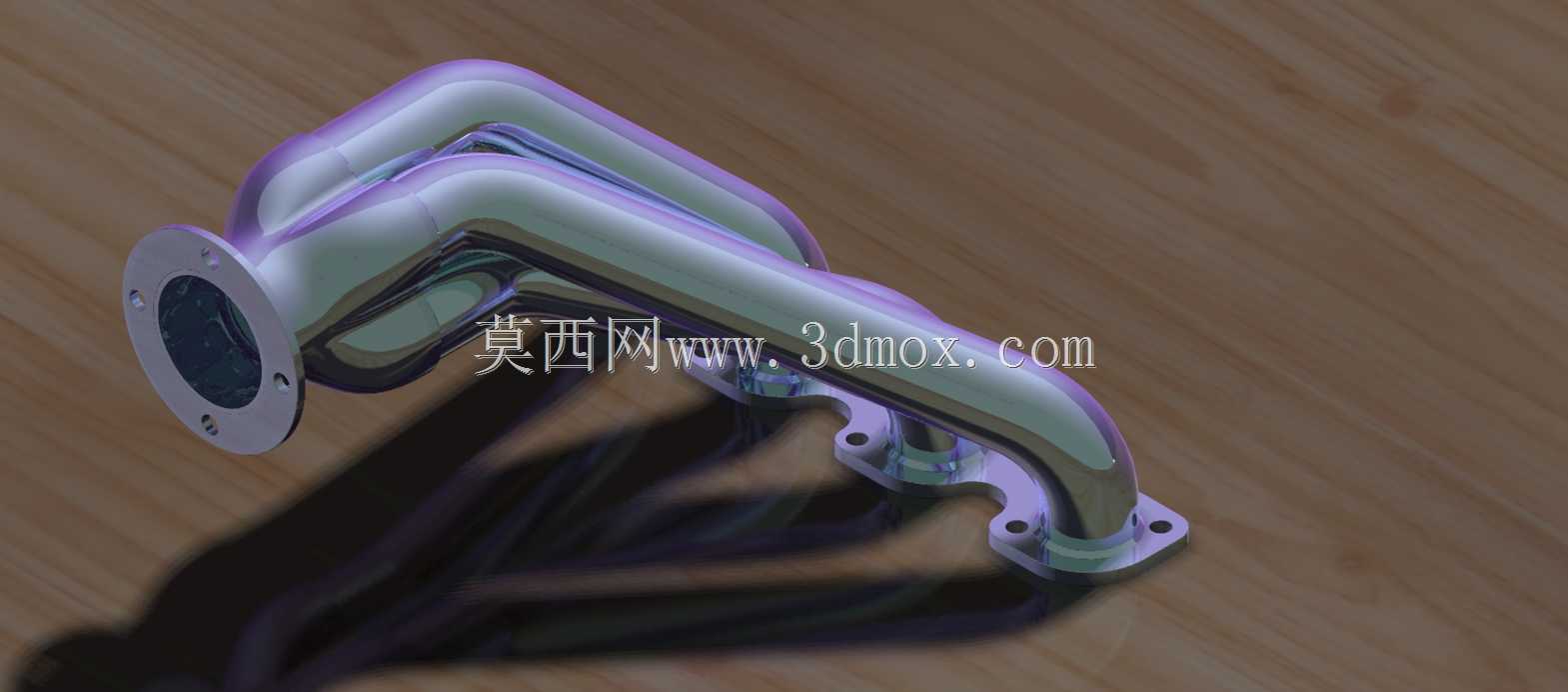

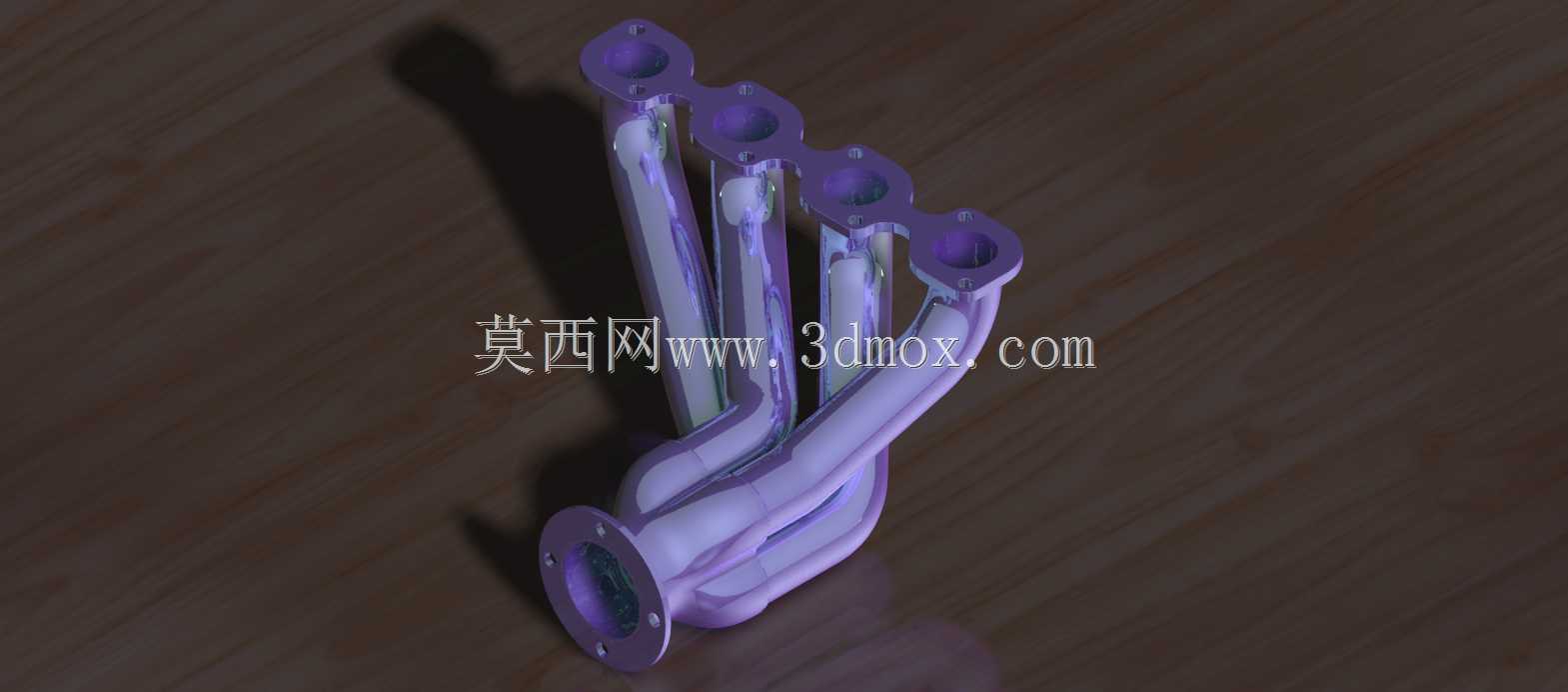

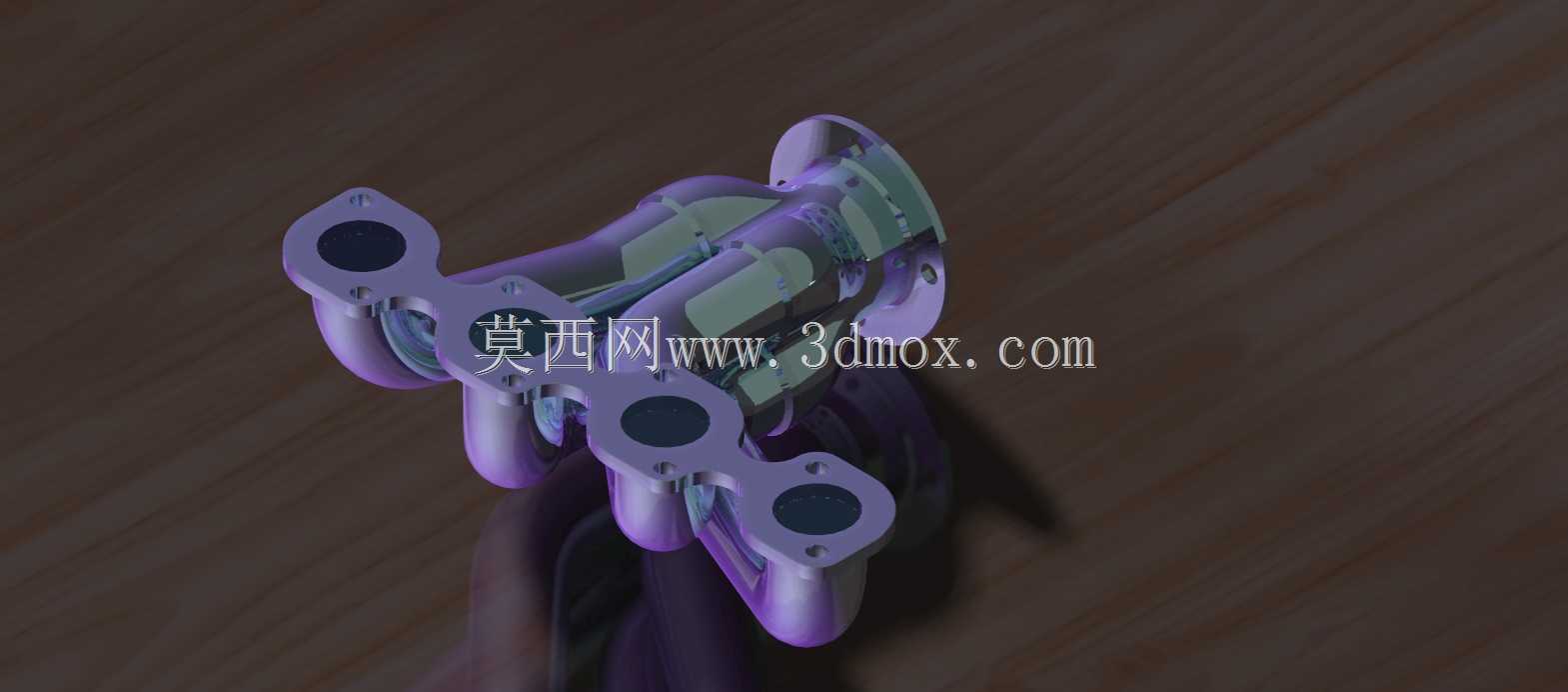

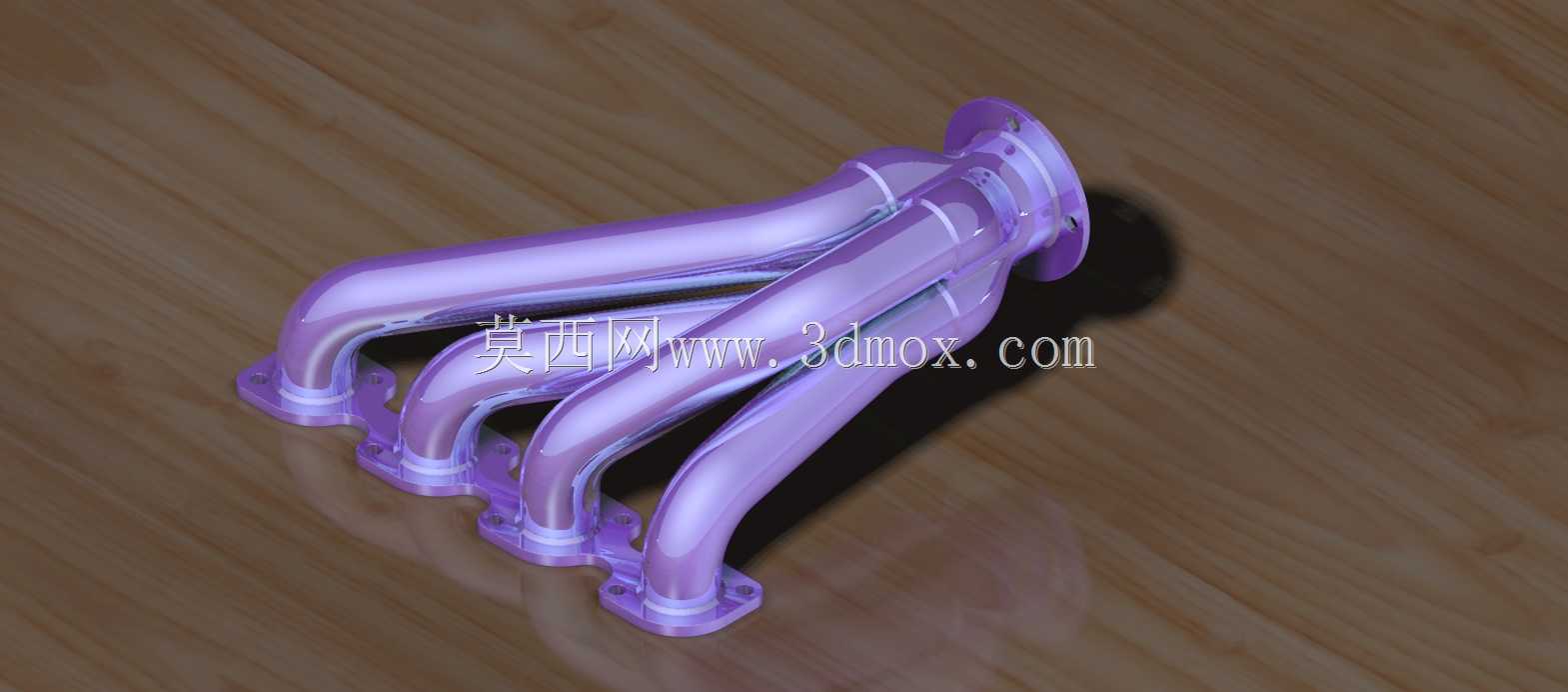

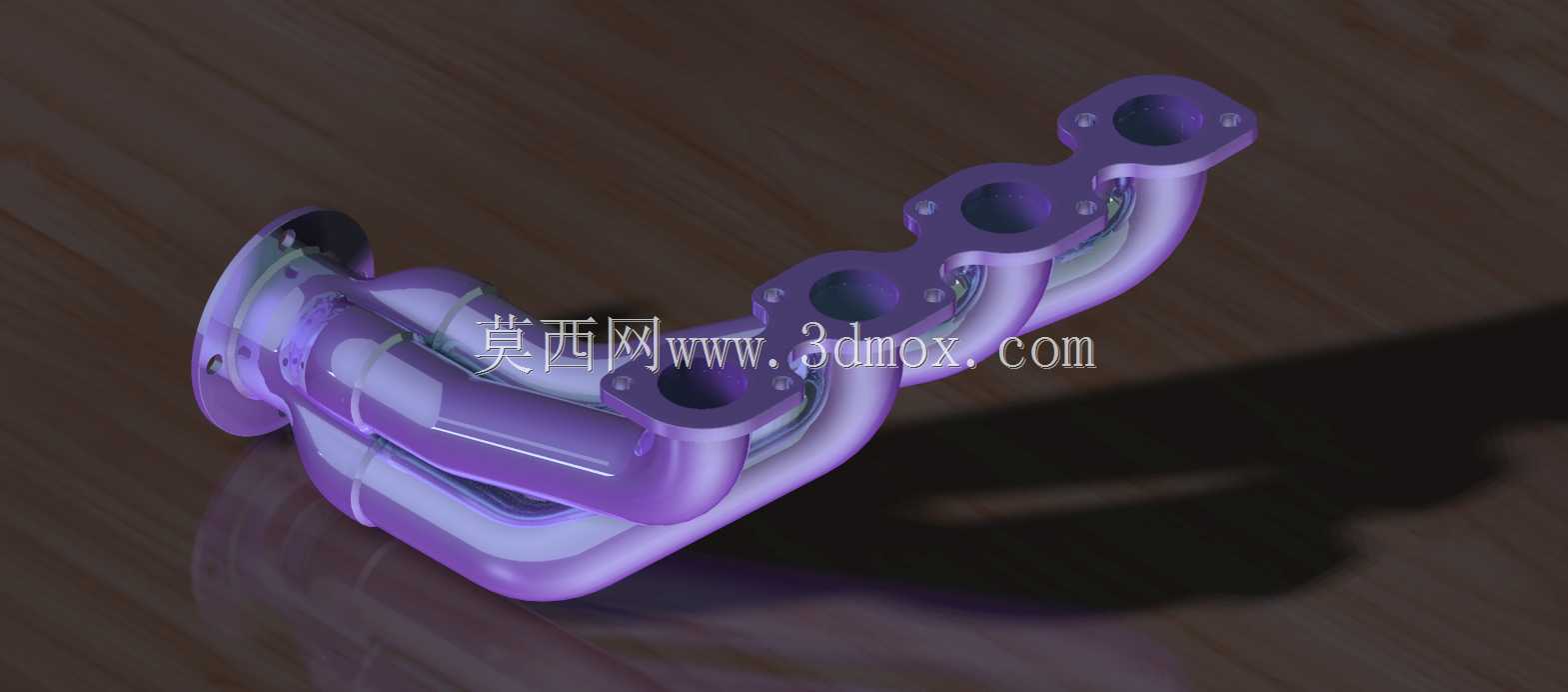

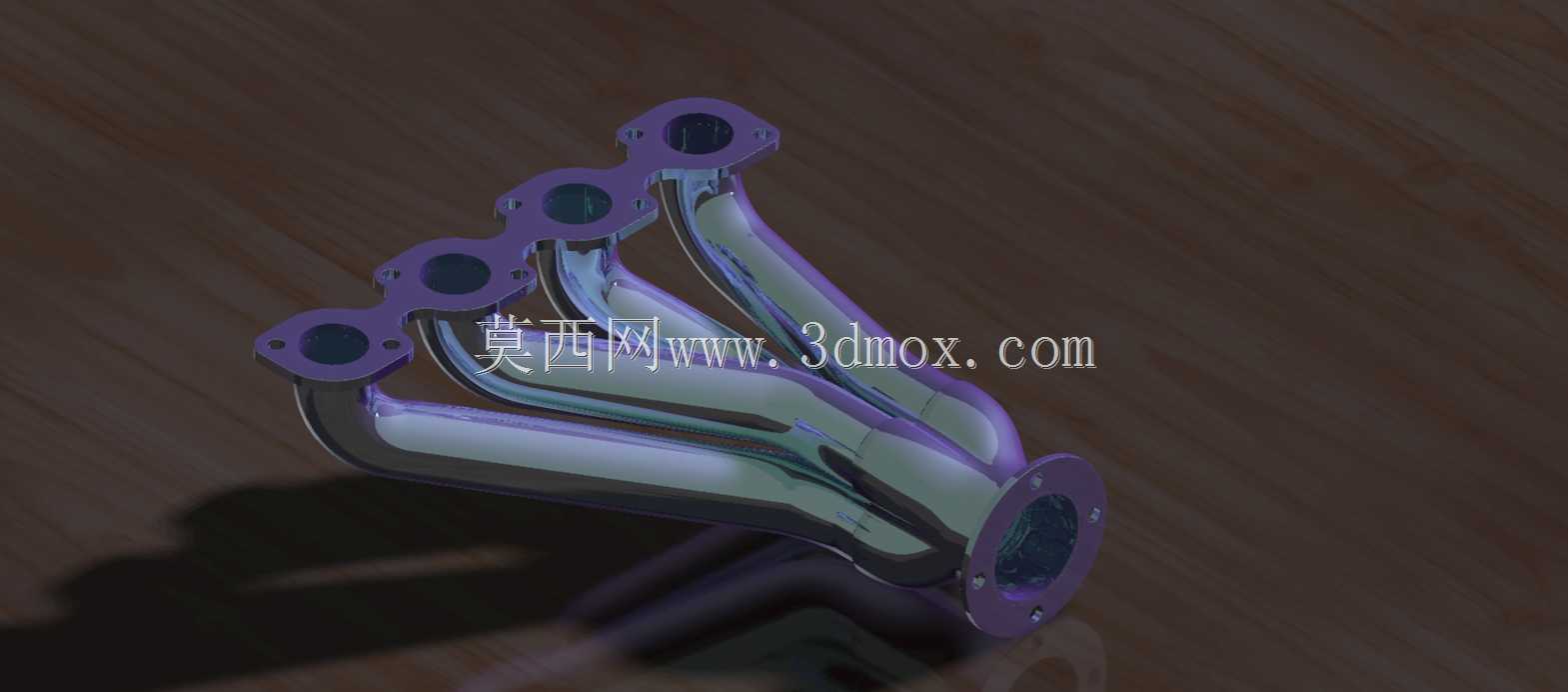

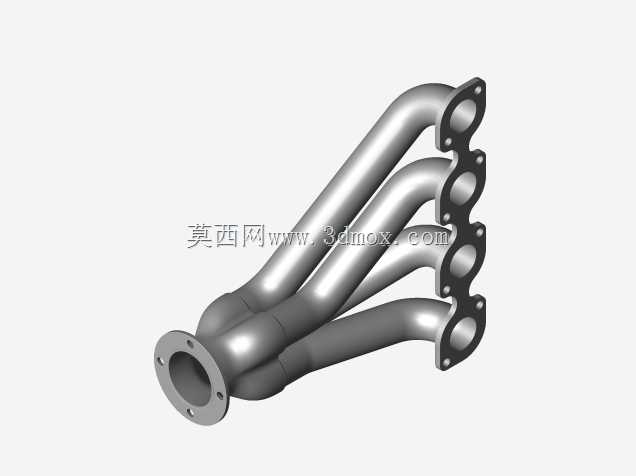

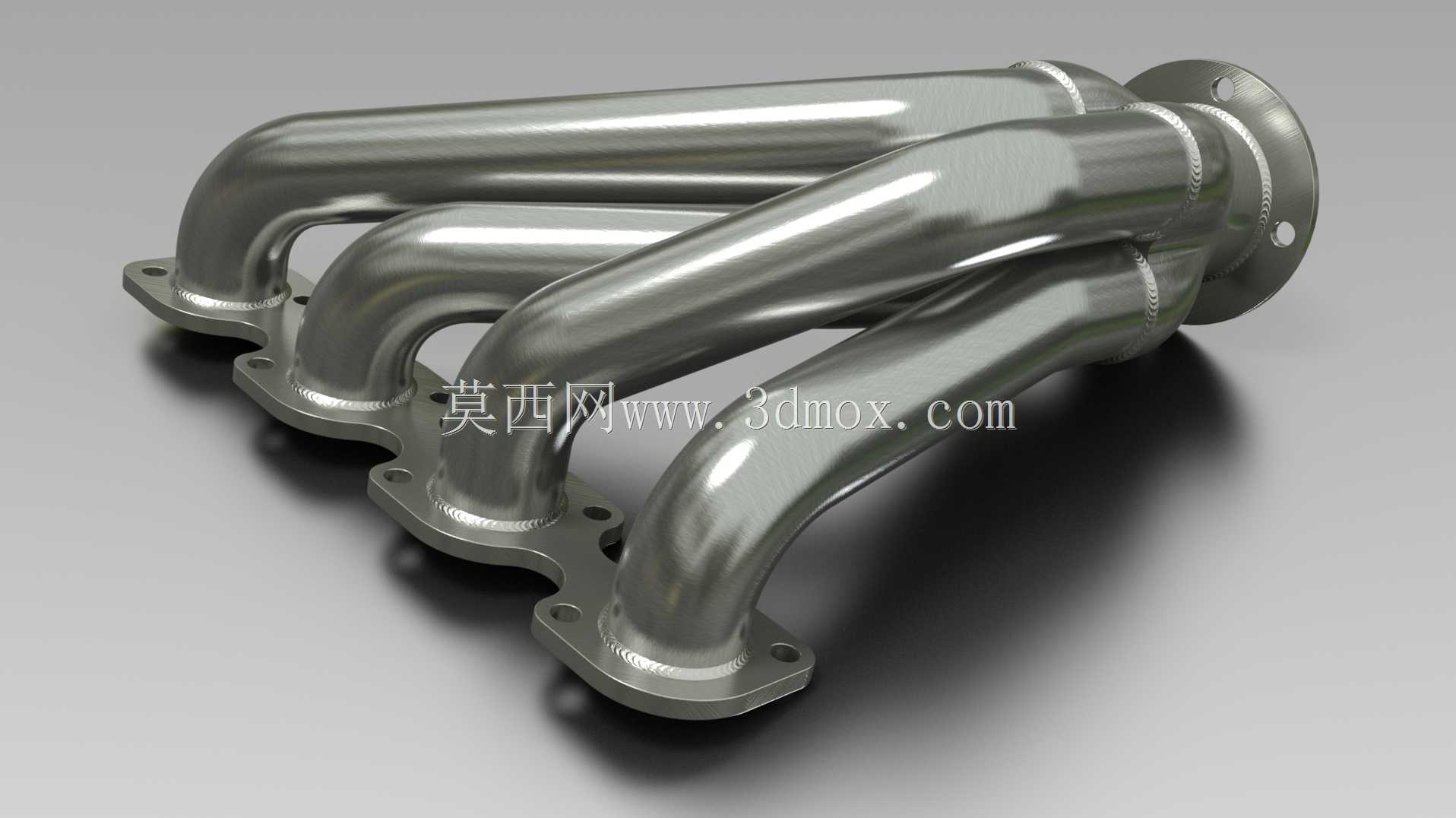

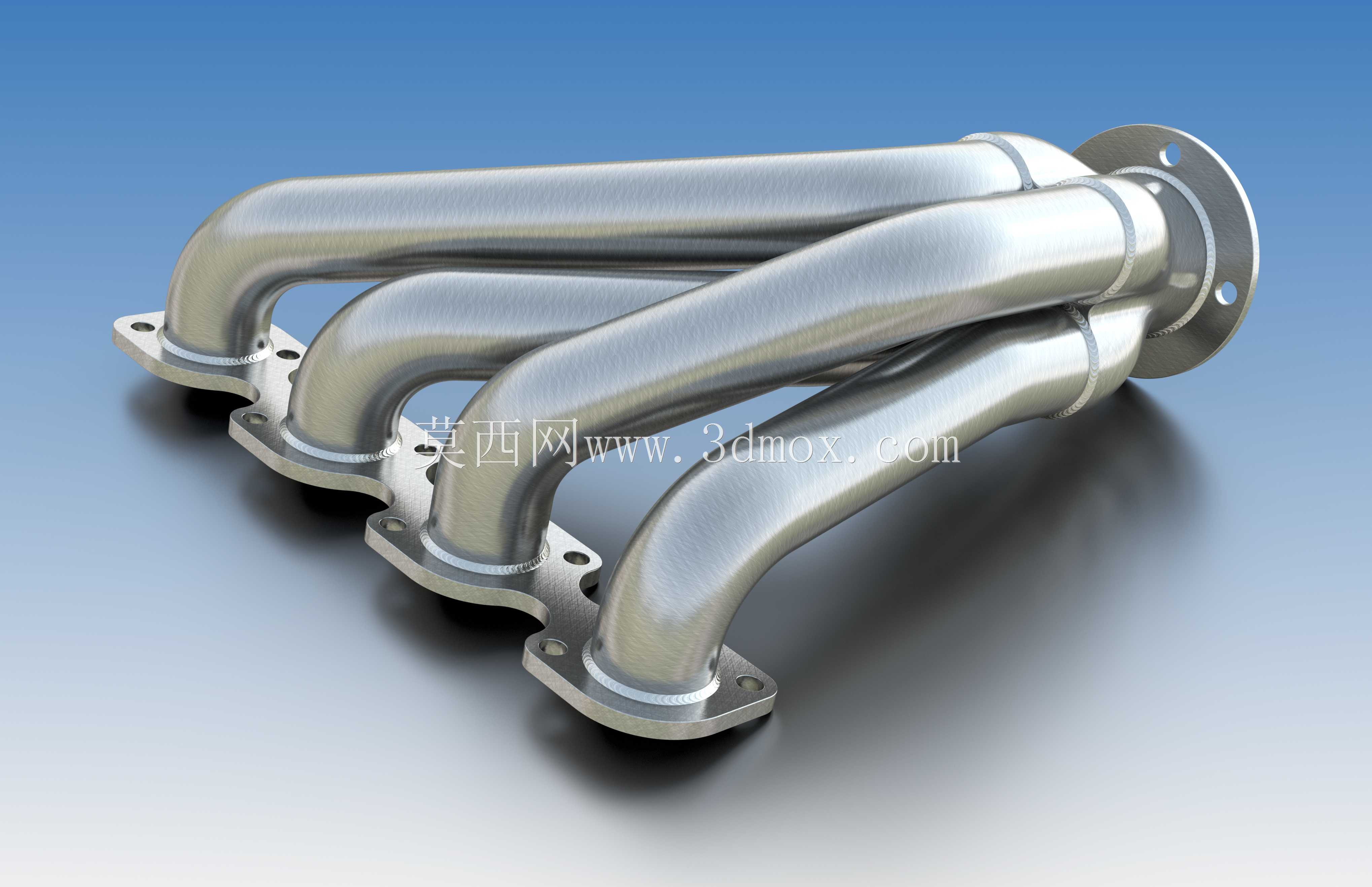

　　该排气歧管结构采用四支等长弯管汇流至单出口法兰的布局，主要适配直列四缸内燃机的排气系统装配需求，常见于民用乘用车、小型工程机械动力单元的排气端改造与原厂配套场景。从实际使用场景来看，这类歧管需要承接发动机燃烧室排出的高温高压废气，将各缸独立排出的废气有序汇流后送入下游三元催化、消音等排气后处理单元，同时要避免各缸排气脉冲相互干扰，保证排气顺畅度，进而影响发动机的充气效率与动力输出特性。设计阶段优先考量了管路的气流走向，每根弯管的弯曲半径经过反复校核，既避免了过小弯径造成的排气阻力陡增，也控制了整体结构的外廓尺寸，防止与发动机舱内周边的线束、冷却管路、车身覆盖件产生装配干涉。安装边界方面，进气端采用四个独立的带安装孔法兰盘，

　　分别对应发动机缸盖的四个排气出口，法兰面的平面度、螺栓孔位的位置度公差严格按照内燃机排气接口的通用标准设定，保证装配后密封性能，避免高温废气泄漏；出气端为圆形带孔法兰，可直接对接下游排气系统的标准接口，法兰厚度经过强度校核，能够承受长期高温工况下的热应力与管路振动载荷，不会出现法兰变形导致的密封失效问题。材质选择上默认采用耐热不锈钢材质，兼顾高温抗氧化性能与结构强度，弯管部分采用一体弯制成型工艺，减少焊接接缝数量，降低长期使用过程中焊缝开裂的风险，管路与法兰的连接位置采用满焊工艺，焊后做打磨处理，降低焊缝位置的气流阻力，同时减少应力集中点。从结构特性来看，等长管路的设计能够让各缸排出的废气到达汇流腔的时间差控制在合理范围内，

　　有效利用排气脉冲效应提升排气效率，相比不等长歧管能够在常用转速区间获得更顺畅的动力输出表现；管路外壁的光滑过渡设计也减少了积碳附着的可能，长期使用后不会因为管路内壁积碳增厚造成排气截面缩小、阻力上升的问题。整体结构的安装固定点除了两端法兰之外，还预留了辅助安装支架的连接位，可根据不同车型的发动机舱布局加装固定支架，降低发动机运行过程中歧管的振动幅度，提升连接结构的疲劳寿命，避免长期振动造成的螺栓松动、焊缝开裂等故障。
