英特尔LGA1155平台CPU风冷散热结构

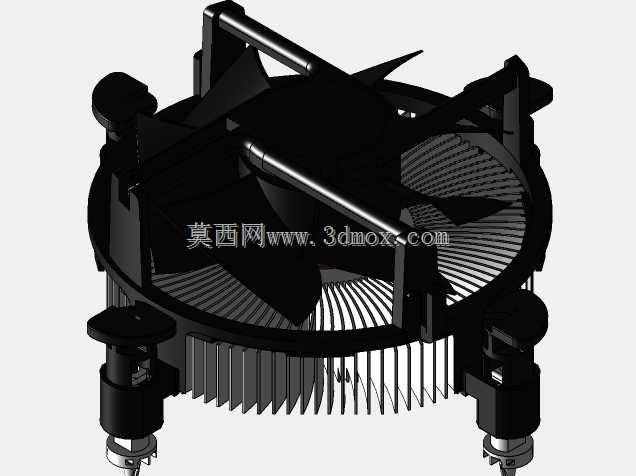

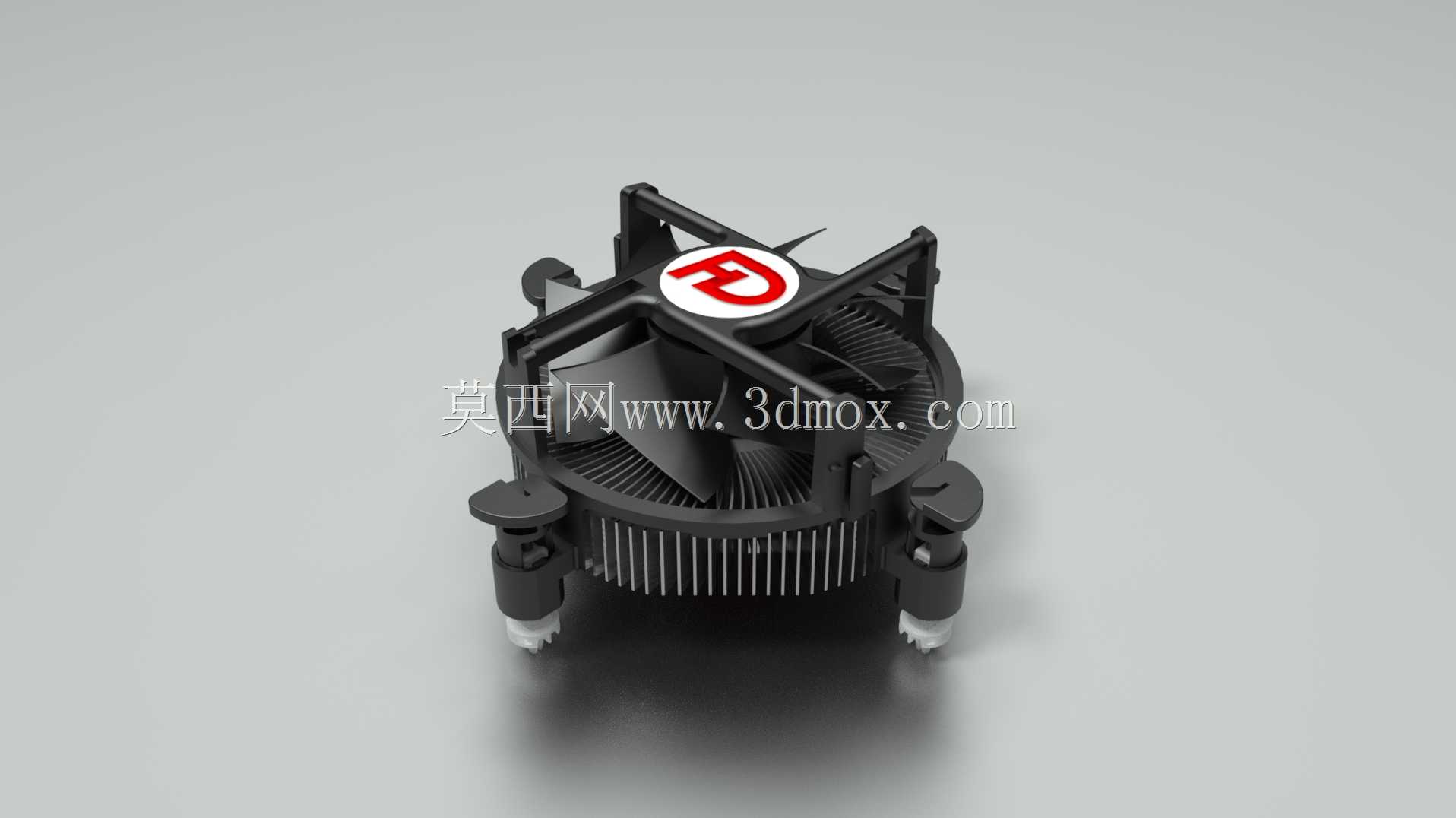

　　日常桌面级台式机的散热选型中，LGA1155作为服役周期极长的经典CPU接口，覆盖了从赛扬到酷睿i7的多代处理器，对应的原装风冷散热结构是很多装机、硬件改造场景里接触最多的散热部件。这套散热结构的核心功能是通过主动风冷带走CPU工作时产生的热量，避免处理器因核心温度过高触发降频、过热保护甚至硬件损坏，在办公主机、家用娱乐主机、入门级工作站的常规配置里，这类下压式风冷完全可以满足非超频状态下i5级别处理器的散热需求。从结构设计思路来看，整体采用下压式风道布局，中心为轴流风扇，下方搭配放射状排布的铝挤散热鳍片，鳍片从中心向外均匀延伸，既保证了足够的散热接触面积，又能让风扇吹出的气流顺着鳍片间隙向四周扩散，顺带带走CPU周边供电模块、

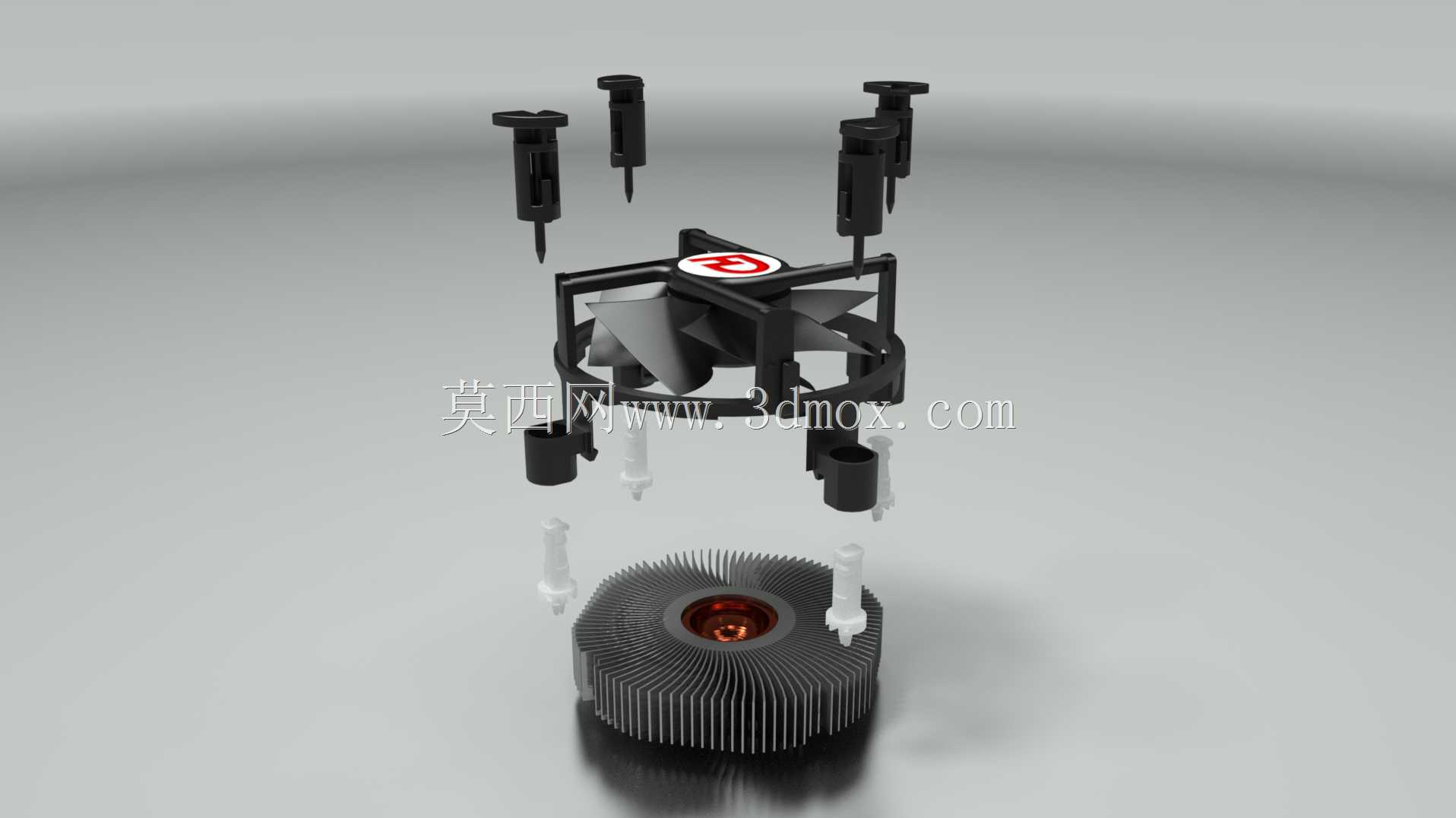

　　内存区域的积热，这也是下压式散热区别于塔式侧吹散热的核心优势——无需额外规划风道走向，就能兼顾主板核心区域的辅助散热。安装结构上采用四角塑料膨胀扣具设计，四个固定脚对应LGA1155接口主板上的四个安装孔位，安装时只需将扣具对准孔位按下，通过塑料卡爪的膨胀结构卡在主板背面，无需额外安装背板，大幅降低了普通用户的安装门槛，同时扣具自带的弹性结构可以提供恒定的压紧力，保证散热底座与CPU顶盖之间的紧密贴合，避免因压力不均导致的导热硅脂接触间隙，影响导热效率。尺寸边界上，这类原装散热的整体高度控制在70mm以内，横向对角线尺寸不超过110mm，完全适配MATX、ITX等小尺寸机箱的内部安装空间，不会出现与高马甲内存、机箱侧板干涉的问题。

　　风扇部分采用7叶轴流扇叶设计，中心的标识区域为风扇动平衡校准位，出厂时通过调整该位置的配重来保证风扇高速转动时的动平衡精度，降低运行时的振动与风噪，扇叶外围的十字形支架既起到固定风扇电机的作用，又能在运输、安装过程中保护扇叶不受外力挤压变形。散热底座与鳍片采用一体铝挤成型工艺，没有额外的热管结构，依靠铝材质本身的导热能力将CPU顶盖的热量传导到整片鳍片区域，这种设计虽然散热上限不如带热管的塔式散热器，但结构简单可靠，没有热管焊接失效、鳍片松脱的风险，在长期不间断运行的办公主机场景里，故障率极低，维护成本也非常低，日常使用只需定期清理鳍片间隙积灰即可保证散热效率。
