iLogic驱动参数化钣金设计模板

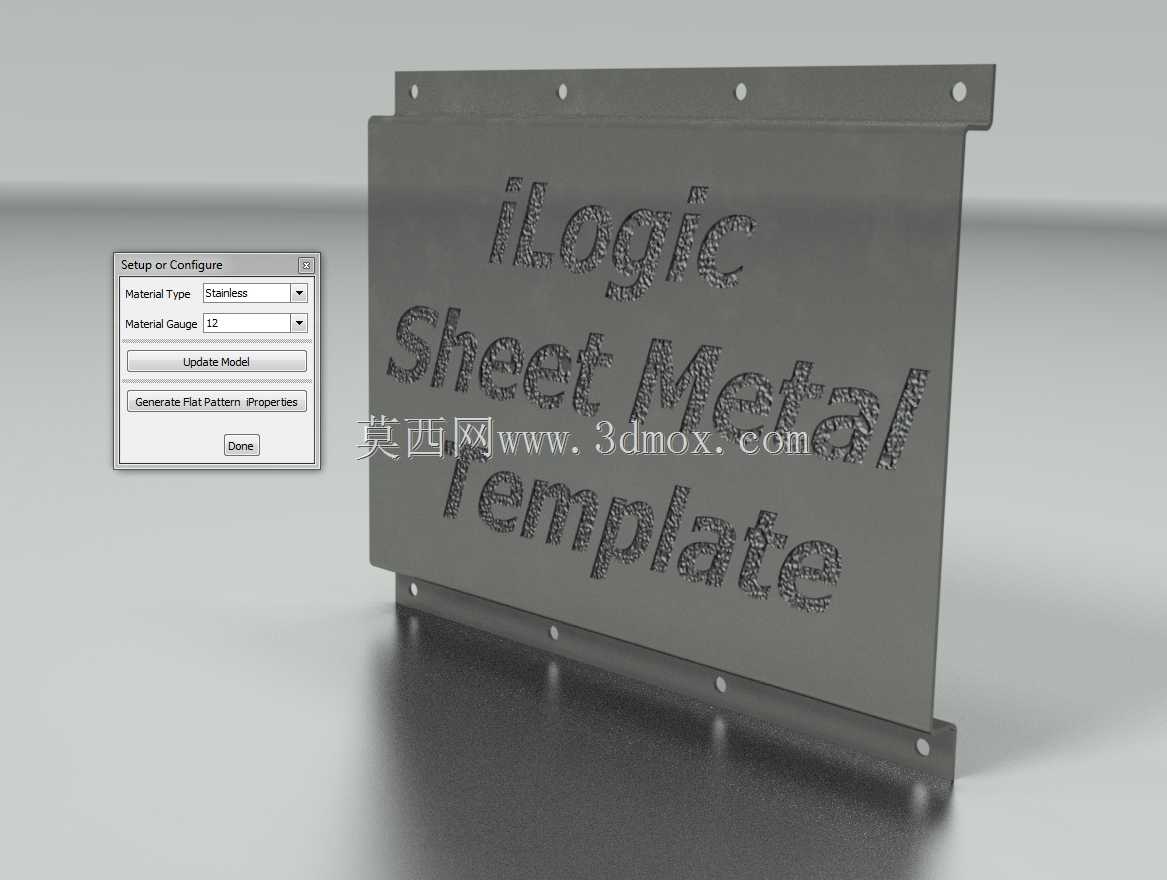

　　在非标设备钣金结构设计环节，很多工程师都遇到过重复调整板材规格、反复核对不同材质对应厚度标准的问题，尤其是批量做设备外罩、安装挂板、防护挡板这类通用钣金件时，手动改参数、查表选厚度的重复工作会占用大量有效设计时间，这套参数化钣金模板正是针对这类日常设计痛点开发的实用工具。模板内置了经过生产验证的量规映射逻辑，设计人员只需要选定对应的量规编号、明确所用板材类型，系统就会自动匹配对应材质的标准厚度，覆盖普通钢、不锈钢、铝材三类设备钣金最常用的板材品类，省去了手动查机械手册、核对不同板材厚度公差的步骤，也能避免手动输入参数时出现的厚度选错、材质与厚度不匹配导致的加工报废问题。从安装适配性来看，

　　模板预设的安装孔位采用了设备通用挂板的标准孔距布局，上下翻边的折弯半径、折弯避空位都按照常规钣金加工的工艺要求做了预留，不需要额外调整工艺缺口就能直接对接激光切割、折弯工序，加工端拿到导出的展开图就能直接排产，不会出现设计模型不符合加工工艺要求、需要反复返改图纸的情况。设计思路上没有做过多冗余的自定义特征，所有可调整参数都做了逻辑关联，修改外形尺寸的时候，安装孔的边距、翻边的高度会跟着整体尺寸按比例适配，不会出现尺寸调整后孔位跑到折弯区、或者翻边高度与整体尺寸不协调的问题。实际应用中，这套模板可以直接用来做电气柜安装挂板、设备侧防护板、小型机架的封板等常规钣金构件，也可以在基础模板上拓展增加散热孔、走线槽、观察窗等自定义特征，

　　不需要从零开始绘制草图、设定钣金参数，能大幅缩短通用钣金件的设计周期。模板的折弯系数预设也匹配了常规钣金厂的加工参数，不同材质对应的K因子、折弯扣除值都提前做了配置，导出的展开图尺寸和实际加工成型后的尺寸偏差控制在常规钣金加工公差范围内，不需要设计人员再单独针对不同材质调整折弯参数，对于经常做通用设备钣金结构的设计人员来说，能有效减少重复劳动，把更多精力放在结构优化而非重复绘图工作上。
