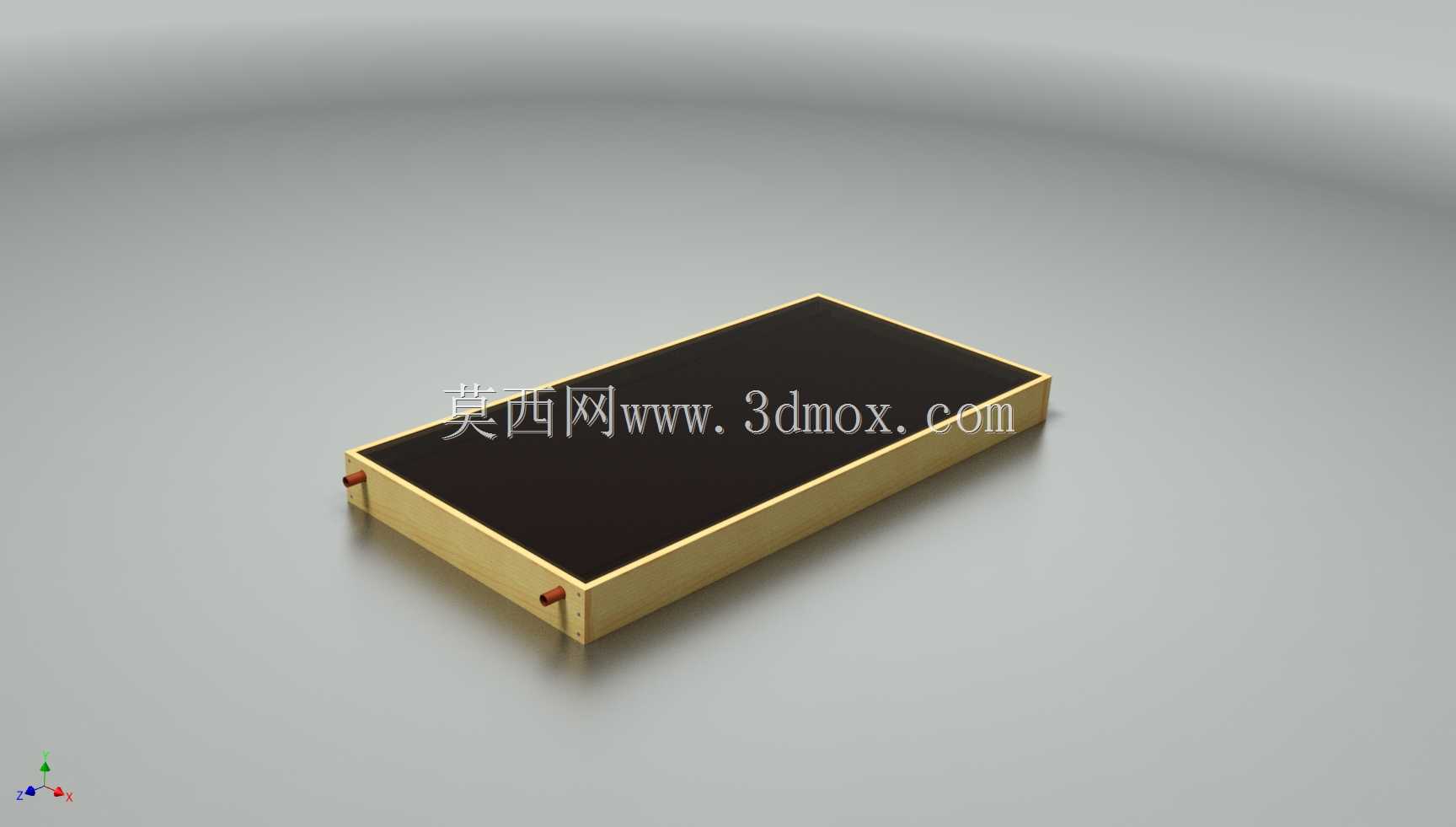

家用热水太阳能集热板结构设计

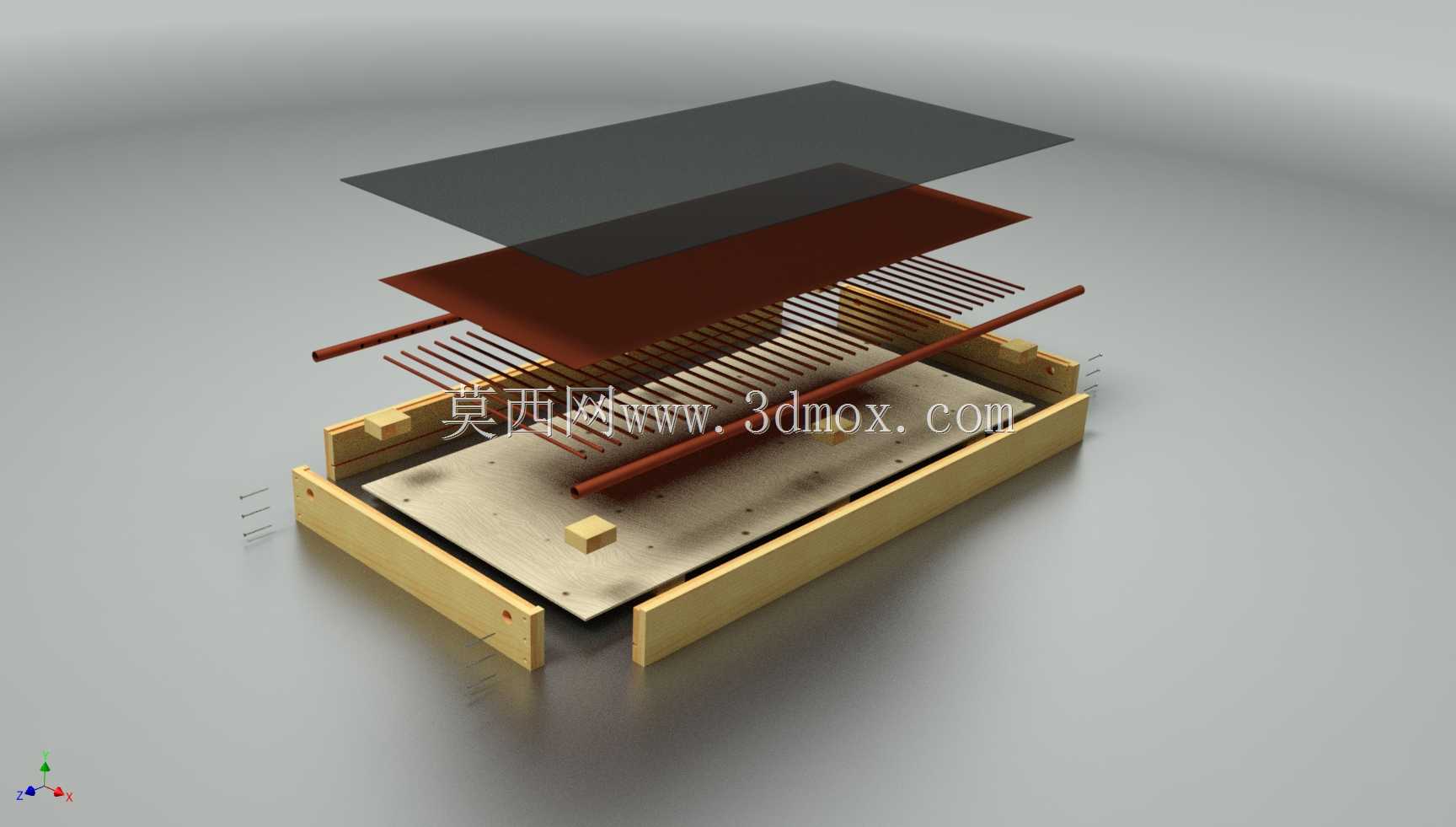

　　这款热水太阳能集热板主要面向民用分户热水供应、小型商用集中热水预热场景，可独立搭建家用太阳能热水系统，也可多块串并联接入建筑集中供热水系统，适配平屋面、坡屋面、壁挂式阳台等多种安装场景，是光热转换制取生活热水的核心换热部件。从结构拆解来看，整套集热板采用分层堆叠的模块化设计思路，最外层为高透光盖板，选用低铁超白压花玻璃材质，既保证太阳光的高透射率，又能阻隔内部热量向外辐射散失，同时具备抗冰雹、耐候密封的防护作用；盖板下方为核心集热芯层，排布了多组平行流道换热管路，管路与吸热翅片采用紧密贴合工艺，吸热翅片表面涂覆选择性吸收涂层，可高效吸收太阳辐射能并快速传递给管路内的换热介质，流道两端采用汇流管连通，形成统一的介质进出通路，

　　保证换热介质循环过程中充分带走热量。集热芯层下方铺设高密度保温层，采用玻璃棉或聚氨酯发泡材质，阻断热量向背部的传导散失，减少无效热损，提升整体集热效率；最底部为金属框架外壳，采用折边铆接工艺成型，边框预留标准安装孔位，可适配通用支架的安装固定，框架整体做防腐喷塑处理，适应户外长期日晒雨淋的使用环境，背部预留介质管路的穿出接口，方便与储热水箱、循环管路对接。设计过程中采用参数化驱动逻辑，可根据不同安装区域的太阳辐照强度、用户热水需求量，灵活调整集热板的整体长宽尺寸、内部流道的排布间距、保温层的厚度参数，无需重新搭建整体结构即可快速生成适配不同场景的型号。安装边界上，单块集热板的背部预留的安装孔位间距符合民用太阳能支架的通用安装规范，

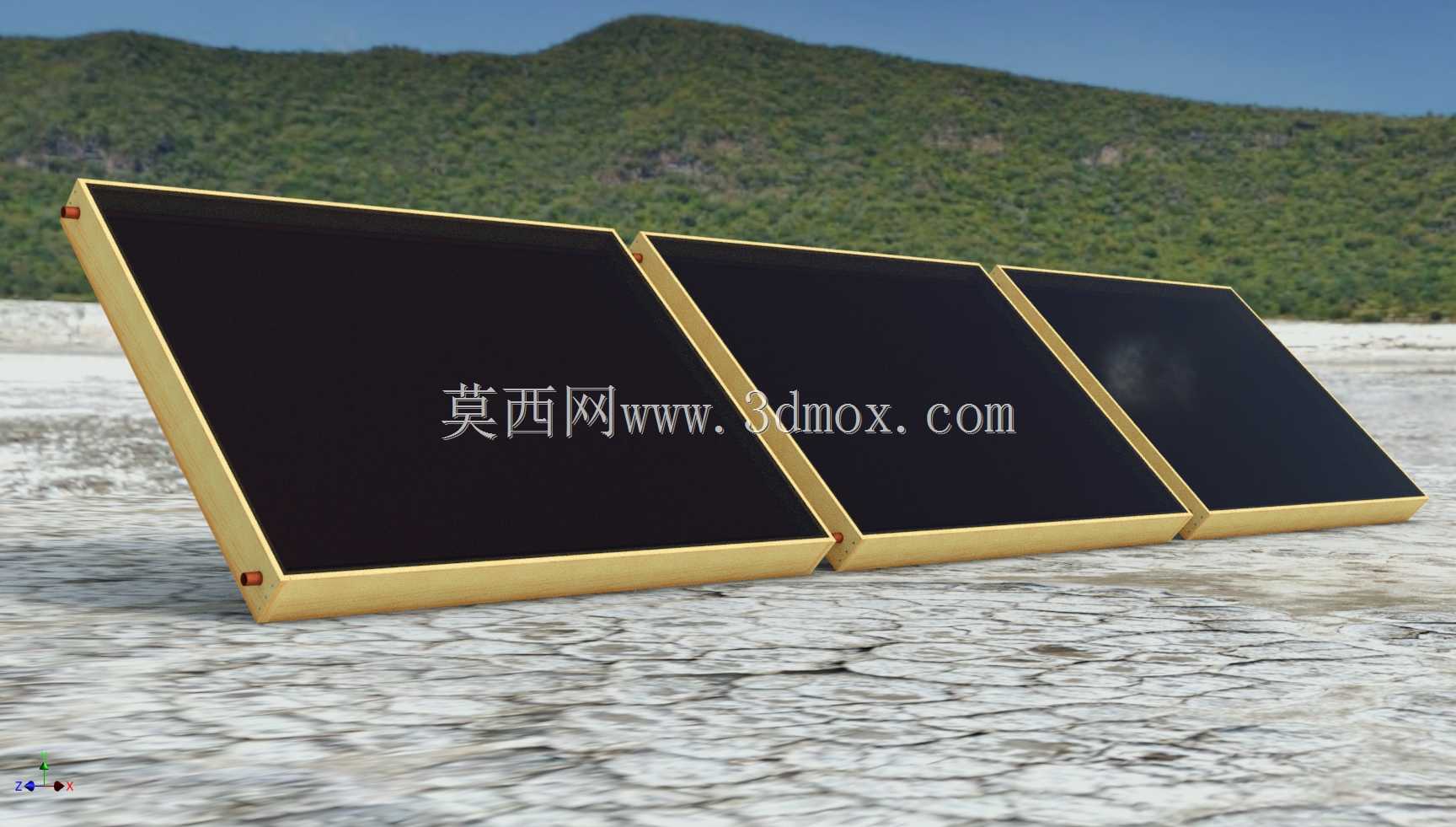

　　串并联使用时相邻集热板的汇流管接口可直接通过标准管件对接，无需额外定制转接件；安装倾角可根据当地纬度在20度到60度区间内调整，保证集热面垂直于当地正午太阳入射角度，最大化接收太阳辐射能。实际使用过程中，换热介质可采用清水或防冻液，在循环泵驱动或自然热虹吸作用下，流经集热芯层流道时吸收热量升温，再将热量传递到储热水箱的冷水中，实现太阳能向热能的转换，整套结构无复杂运动部件，运行可靠性高，维护成本低，可满足不同场景下的生活热水制取需求。
