变压器棘轮弹簧杯肩关节替换结构

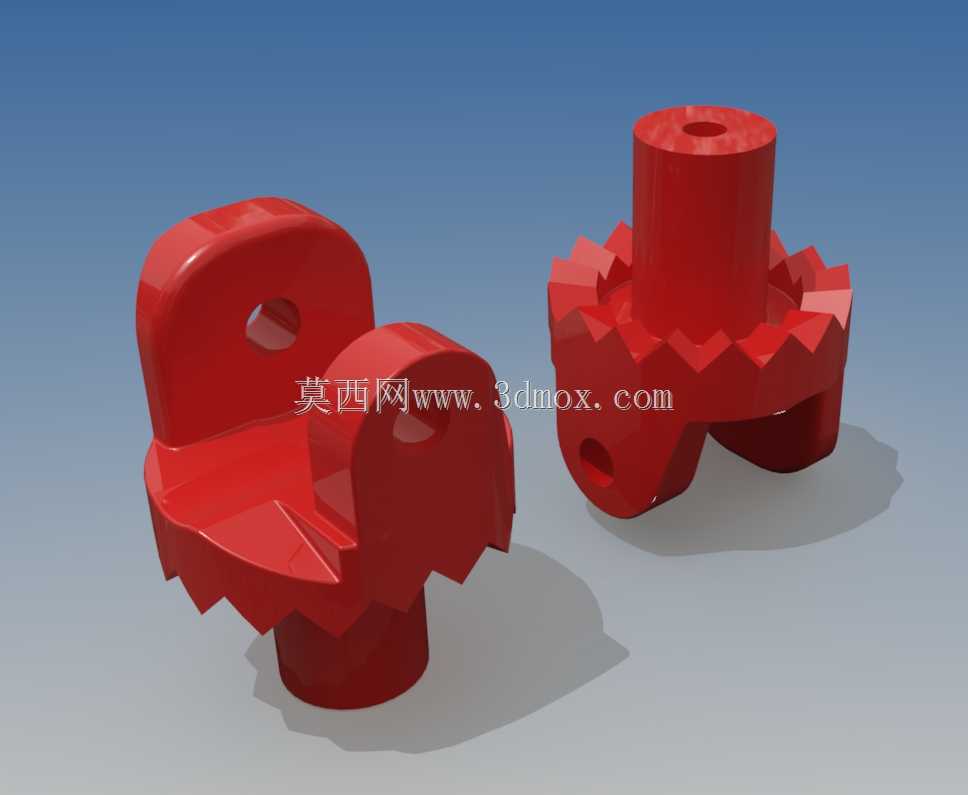

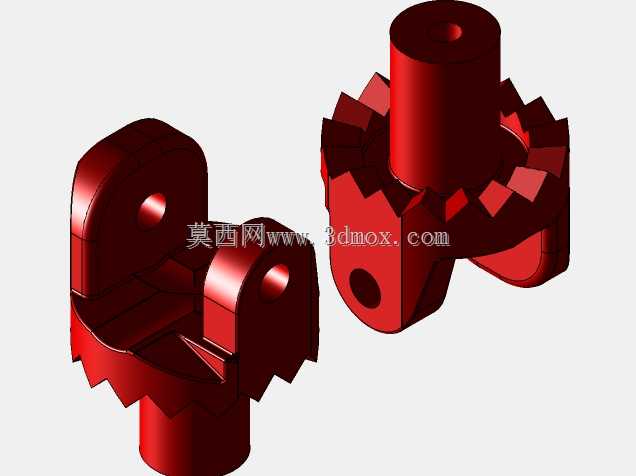

　　在电力输配场景的变压器运维与部件替换作业中，这类棘轮弹簧杯肩关节结构，主要用于替代原有老化、磨损的同位置传动连接部件，解决长期运行后啮合间隙过大、锁止失效、转动松旷的实际问题。从结构设计逻辑来看，两个配对的部件采用端面棘齿啮合形式，齿形做了等距均布的锯齿状设计，啮合时可实现单向锁止、反向可通过弹簧预紧力实现过载打滑，避免硬连接状态下外部冲击载荷直接传递到内部传动组件，造成核心部件的不可逆损伤。部件的主体支撑段采用圆柱轴身设计，轴端预留的同轴通孔用于穿装定位销，实现与相邻连杆、支架的铰接固定，安装时可直接插入对应基座的安装孔内，轴身与安装孔的配合公差选取过渡配合等级，既保证装配后无径向窜动，也便于后期运维时的拆卸更换。

　　带双耳结构的部件，两个耳片上的同轴孔用于铰接驱动端的连杆，耳片与主体基座的过渡位置做了加厚圆角处理，避免交变载荷作用下出现应力集中断裂的问题，齿圈部分的外径与配对部件的齿圈外径保持一致，啮合时齿面接触面积可达到齿面总面积的七成以上，保证锁止状态下的载荷传递均匀，不会出现局部齿面压溃的情况。从安装边界来看，部件整体轴向高度控制在适配原有安装腔体的尺寸范围内，径向最大轮廓不超出原有部件的安装避让空间，替换时无需对周边的支架、腔体做二次加工，可直接完成原位替换。弹簧杯的腔体内部用于容纳复位弹簧，弹簧的预紧行程可通过端部的铰接轴调整，适配不同负载下的锁止力矩需求，当外部施加的转动力矩超过弹簧预紧力对应的阈值时，

　　两个啮合齿面会沿齿面斜面产生轴向分力，压缩弹簧后实现相对滑转，卸掉冲击载荷后在弹簧力作用下自动复位啮合，这种结构在变压器的分接开关调节机构、外部操作联动机构中应用较多，可保证操作过程中的档位锁止可靠，同时避免操作力矩过大损坏内部调节构件。建模过程中对齿形的啮合间隙做了0.1mm的预留，既保证啮合时无卡滞，也不会因间隙过大产生转动虚位，轴身的同轴度、耳片孔的位置度都按照通用机械传动件的公差等级做了约束，可直接用于后续的加工出图、3D打印样件验证或者成品件的加工生产。
