多输出交直流转换可调稳压电源结构

　　在电子实验室调试、小型工控板卡供电、教学实训台搭建这类场景里，经常会遇到不同负载对供电电压的差异化需求，有的模拟运放电路需要正负15V对称供电，有的单片机控制板需要稳定5V直流，部分驱动模块还需要12V供电，甚至有些试验性电路需要连续可调的电压输出，要是为每一种电压单独配置电源，不仅占用工作台面空间，布线也会变得杂乱，多输出集成式稳压电源就是针对这类痛点设计的供电设备。这款电源的整体结构采用金属板弯折拼接的外壳形式，上盖为黑色哑光金属材质，前面板采用白色喷塑金属板，整体安装边界适配常规桌面放置的尺寸需求，底部预留防滑支撑脚的安装位，外壳侧面开设阵列式通风槽，配合内部轴流风扇形成定向散热风道，

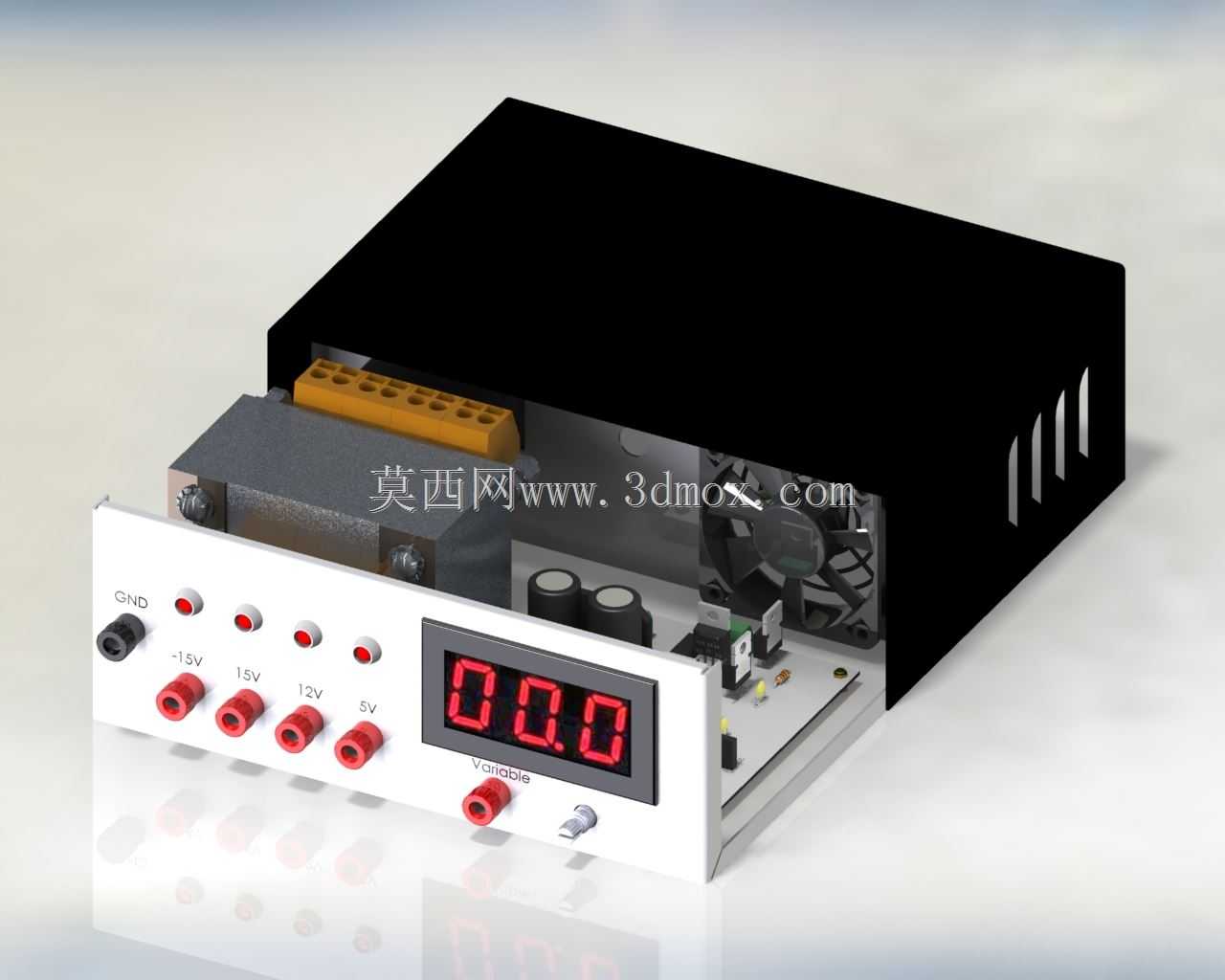

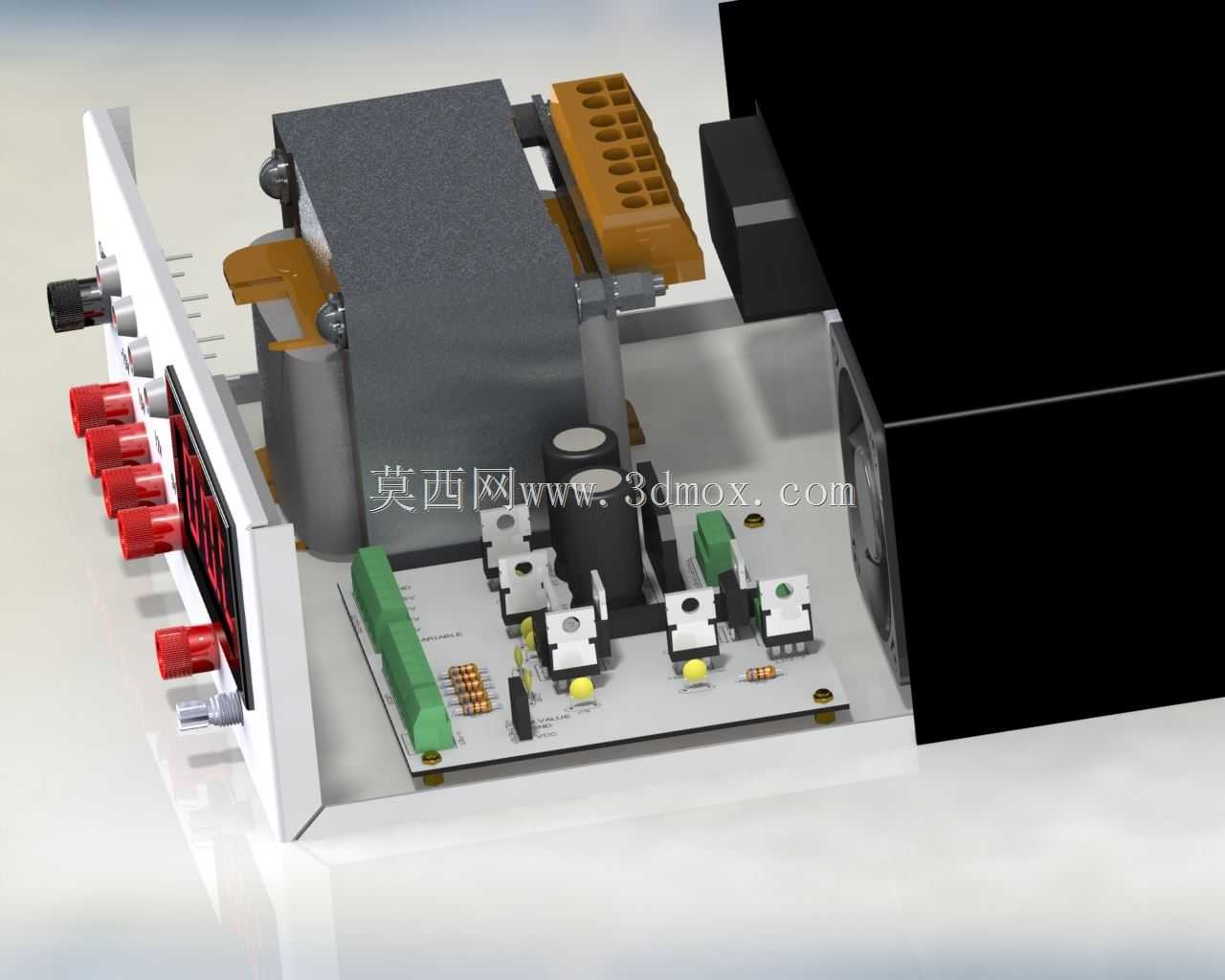

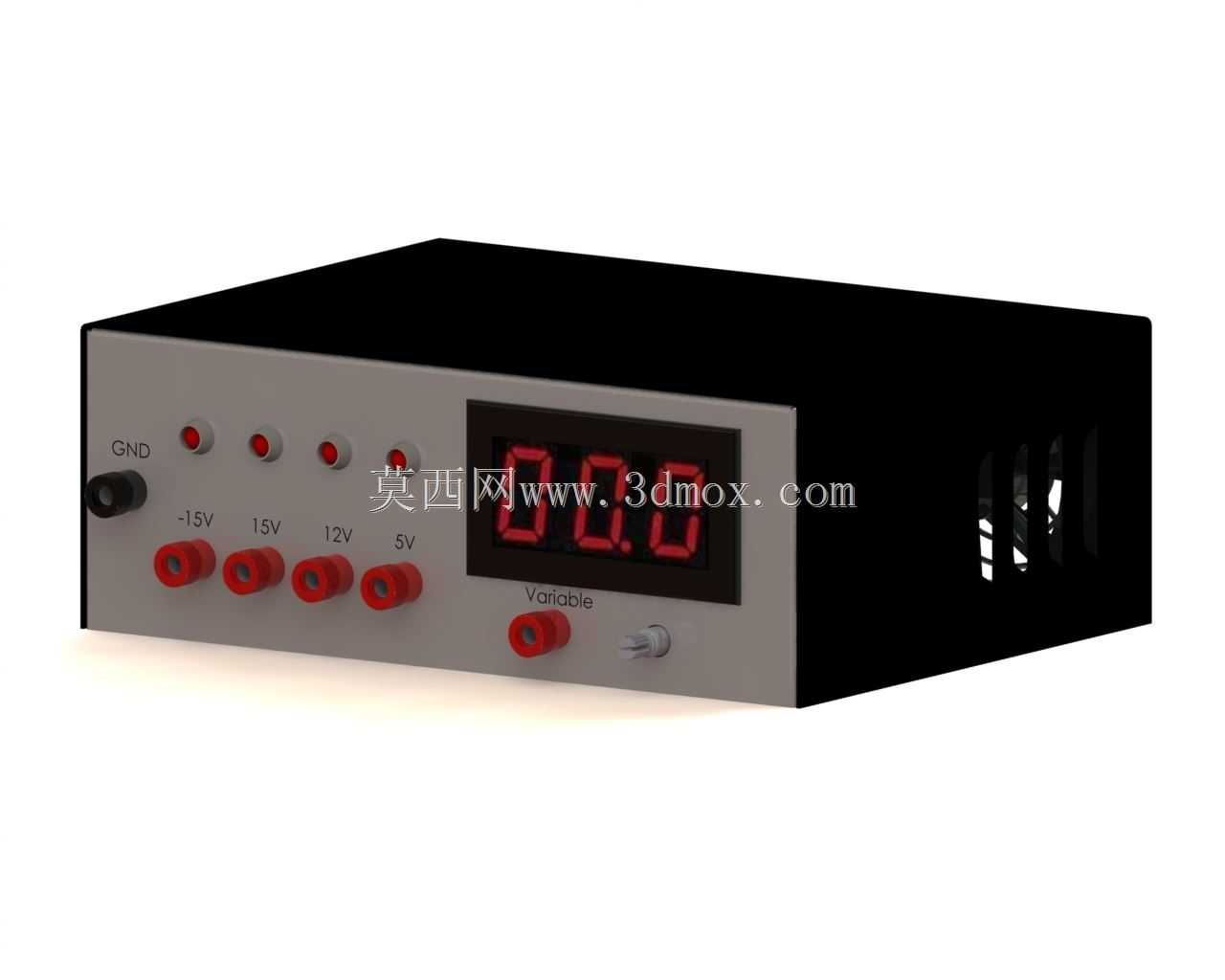

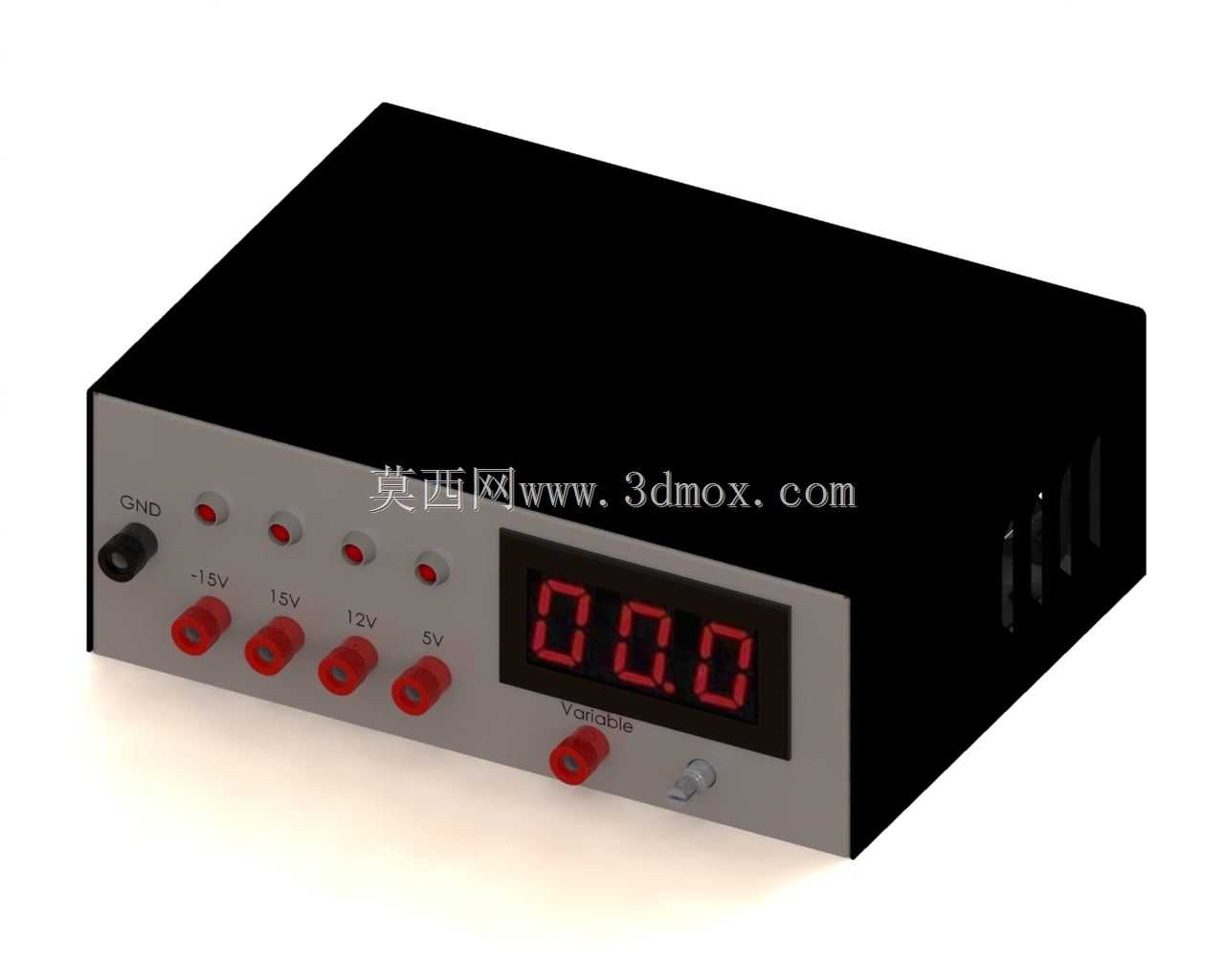

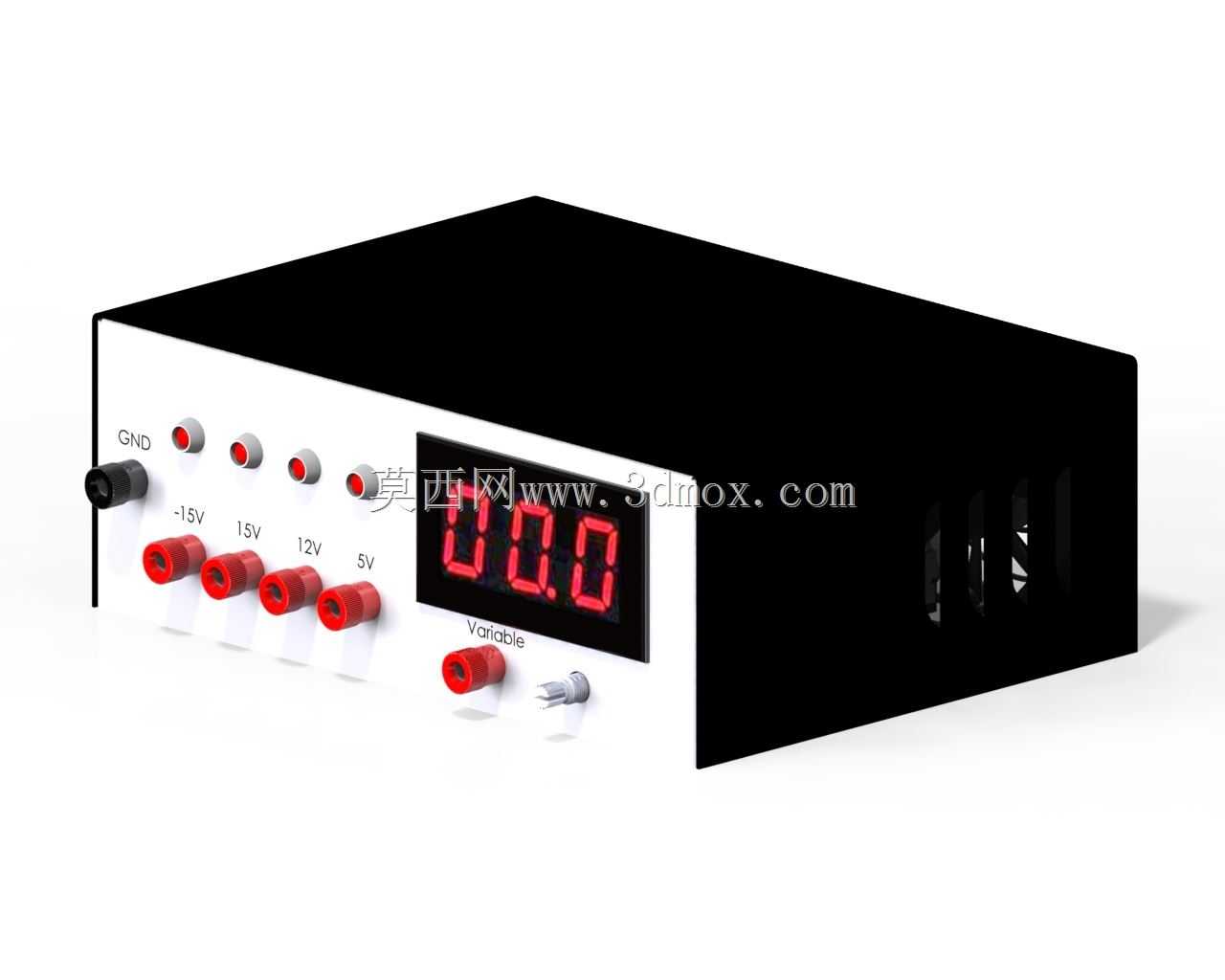

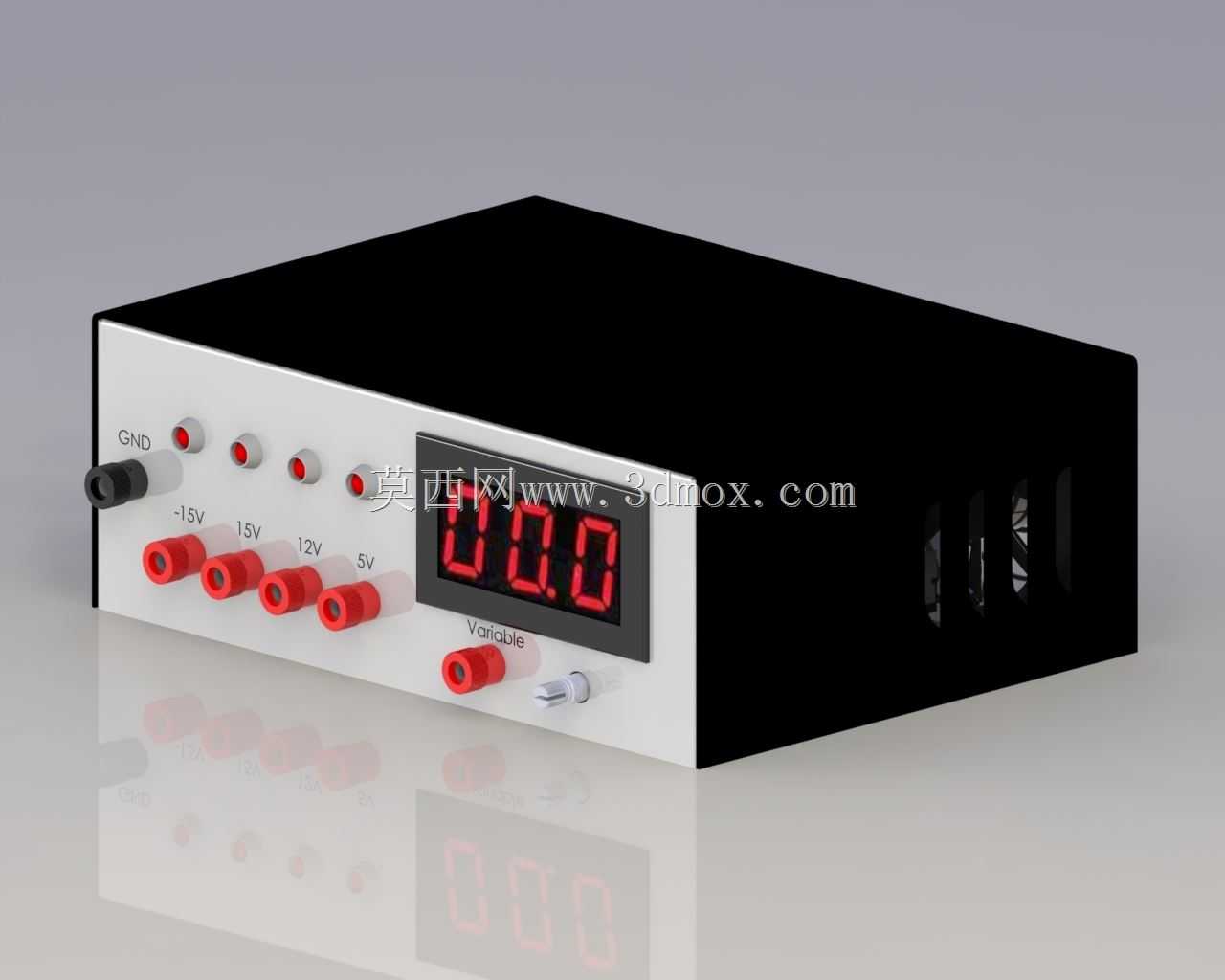

　　避免长时间带载运行时内部功率器件积热导致性能漂移。前面板的布局完全围绕日常接线操作的便利性设计，最左侧设置接地接线柱，依次排布-15V、15V、12V、5V四路固定电压输出的香蕉插座，每路输出旁侧配套对应的红色LED指示灯，通电后可直观判断对应回路是否正常输出；面板中部嵌入三位红色数码管表头，用于实时显示当前可调输出回路的电压数值，表头下方设置可调电压输出的香蕉插座，旁边搭配小型船型开关用于可调回路的输出通断控制，操作时无需频繁插拔接线即可切断对应回路供电。内部结构排布遵循强弱电分离的原则，靠近后壳的位置安装工频变压器，负责将输入的220V交流市电降压到25V交流，为后续整流滤波电路提供合适的输入电压；变压器旁侧布置PCB电路板，

　　板上集成整流桥堆、滤波电容、稳压模块、可调调压电路，不同电压输出回路的走线做了宽度区分，大电流输出回路的走线做加宽覆铜处理，降低线路压降带来的输出误差；PCB旁侧安装轴流散热风扇，正对功率三极管、整流桥这类发热器件安装，风扇供电直接取自内部辅助绕组，通电后自动运行；靠近后壳的位置预留品字电源输入插座的安装位，同时内置保险丝座，出现输出短路、过流故障时保险丝快速熔断，切断输入回路保护内部器件不被烧毁。设计过程中重点考虑了不同回路之间的抗干扰问题，正负15V模拟供电回路的滤波电容采用大容量电解电容搭配高频瓷片电容的组合，滤除不同频段的纹波，避免给模拟电路供电时引入电源噪声；固定电压输出回路均采用三端稳压器件做二次稳压，确保输入电压波动、

　　负载变化时输出电压的稳定性维持在合理区间；可调输出回路采用多圈电位器配合稳压电路实现电压连续调节，调节旋钮的阻尼手感做了适配，微调电压时不会出现跳变的情况。外壳的拼接结构采用自攻螺丝连接，拆装维护时仅需拧下底部和后侧的固定螺丝即可取下上盖，方便后期更换保险丝、清理风扇积灰、检测内部器件；前面板的所有插座、指示灯、开关都做了定位凸台设计，装配时直接卡入面板对应的开孔即可完成定位，减少装配时的对位调整时间，提升批量装配的效率。接线端子的选型适配常规的香蕉插头接线，同时也支持裸露导线直接压接，满足不同场景下的接线需求，每路输出的接线柱旁都做了清晰的电压标识，避免接线时接错电压导致外接负载烧毁。内部走线采用线卡做固定处理，避免导线靠近发热器件被高温烫坏绝缘层，交流输入侧的导线采用带绝缘护套的导线，所有裸露的带电部位都做了绝缘隔离处理，降低日常操作时的触电风险。
