多孔结构抛物面碟形反射支撑构件

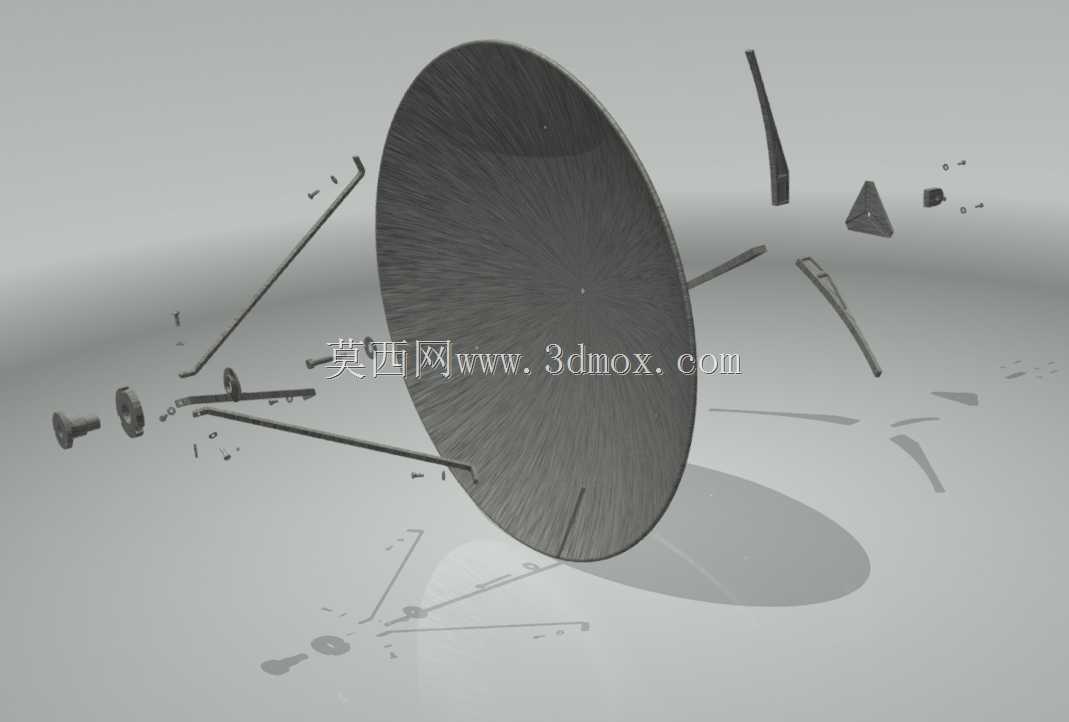

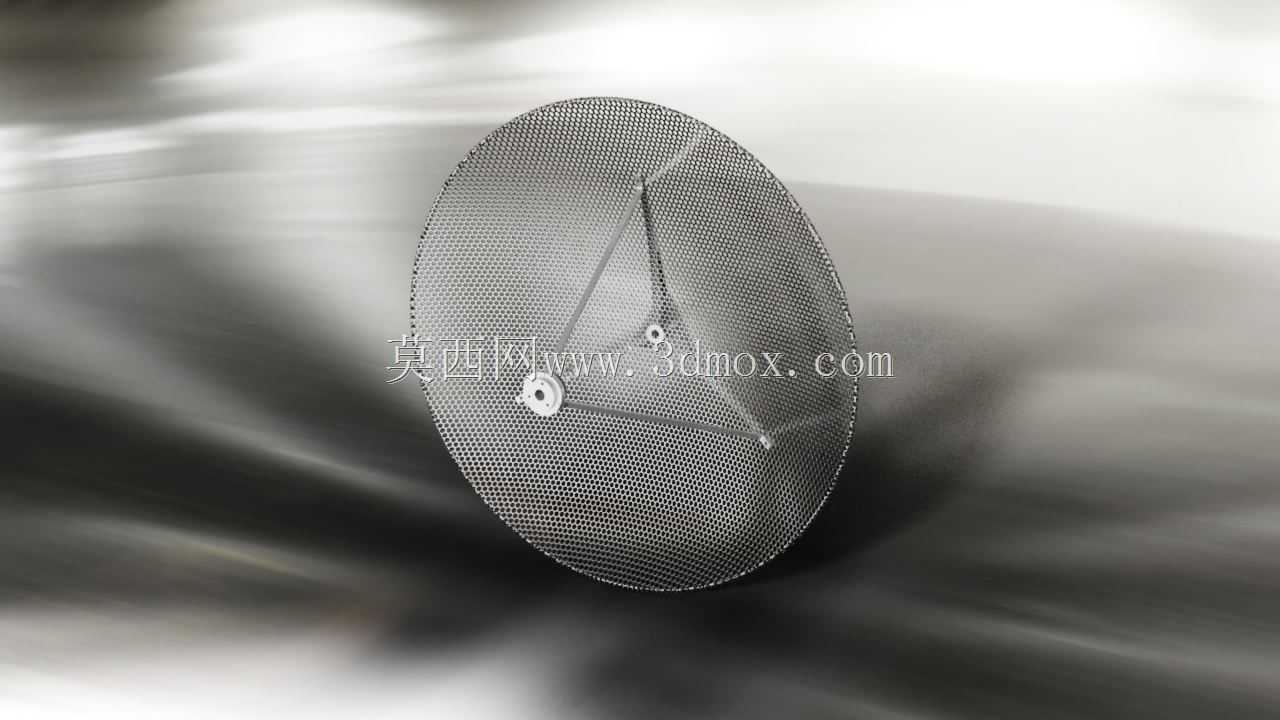

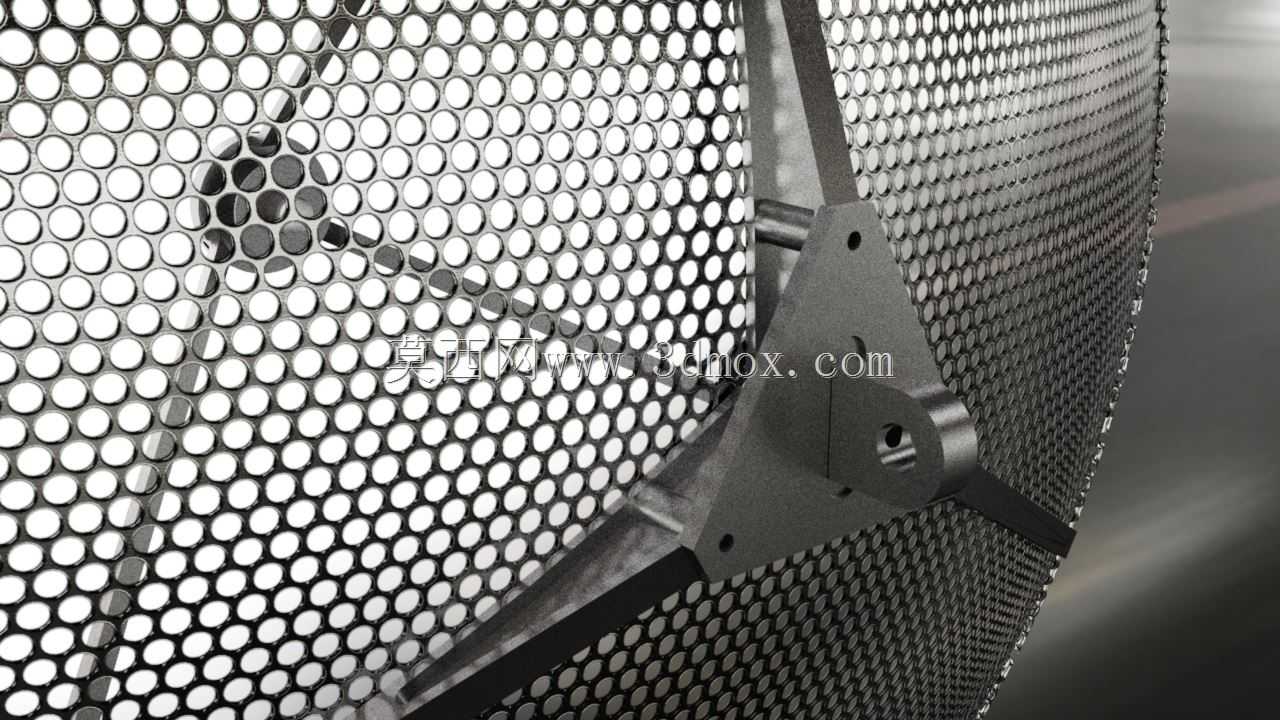

　　这类抛物面碟形构件常应用在信号收发、聚能集热类户外设备中，核心作用是通过连续的抛物曲面将空间中传播的平行信号或能量波束汇聚到焦点位置，或是将焦点处发射源的波束定向反射成平行波束向外传输，在微波通讯、小型太阳能集热、户外探测设备中都能见到同结构原理的部件。从结构设计来看，整个碟面采用冲孔网板成型，网面均匀排布的圆形通孔在保证曲面整体刚性的前提下，大幅降低了构件自身重量，同时能有效减少户外使用时的风阻载荷，避免强风环境下构件出现形变或连接部位疲劳损坏。支撑部分采用三角辐射式筋板结构，中心设置带安装孔的轴接座，三根筋板从中心座向外延伸贴合到碟面背部，筋板上预留的固定孔位可通过铆接或螺栓连接的方式与网面碟体牢固结合，

　　中心轴座的同轴度设计直接决定了抛物面焦点的位置精度，建模时需要严格匹配抛物曲面的焦点坐标，保证中心安装位与曲面焦点的位置偏差控制在合理公差范围内。设计过程中首先要确定抛物面的焦距参数，根据使用场景的波束汇聚需求计算曲面的母线方程，再通过旋转建模生成基础碟面，之后在曲面上阵列排布冲孔特征，冲孔的孔径、孔间距需要结合碟面的反射效率与结构强度做平衡，孔径过大会降低有效反射面积，孔径过小则减重减阻效果不足，同时网板的厚度选择也要匹配碟面的整体尺寸，避免曲面成型后出现局部塌陷。背部的支撑筋板采用等强度设计思路，筋板的截面厚度从中心到外缘逐渐收窄，既保证中心连接部位的结构强度，又不会在外缘部位增加不必要的重量，

　　中心轴座上设置的径向安装孔可适配不同规格的馈源支架或集热模块安装轴，安装边界上，碟体背部的支撑结构预留了与俯仰调节机构连接的接口，可适配不同角度的安装调节需求，整个构件的外形轮廓为回转类抛物面，安装时需要保证中心轴线对准目标方向，避免出现指向偏差影响反射汇聚效果。在实际工程应用中，这类网面抛物碟相比实心板材碟的环境适应性更强，尤其是在多风、高海拔的户外场景，透风的网面结构能大幅降低风载带来的倾覆力矩，减少支撑塔架或安装支架的载荷设计冗余，降低整体项目的材料成本。建模过程中需要注意曲面的光顺性，避免出现局部曲面折皱导致反射波束散乱，筋板与碟面的连接部位要做贴合处理，保证连接后不会出现局部应力集中，长期户外使用下连接点位不会出现松动错位。
