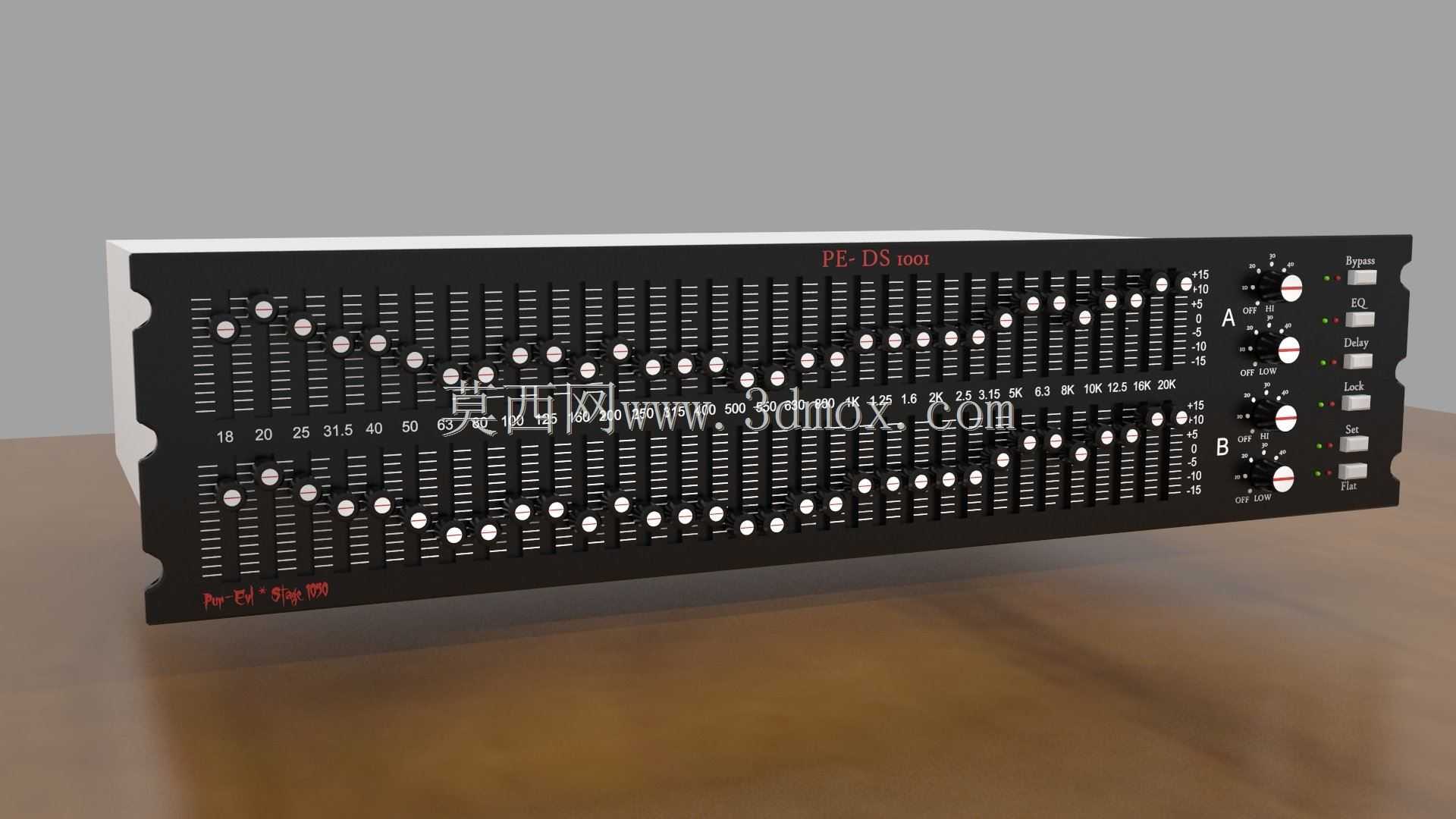

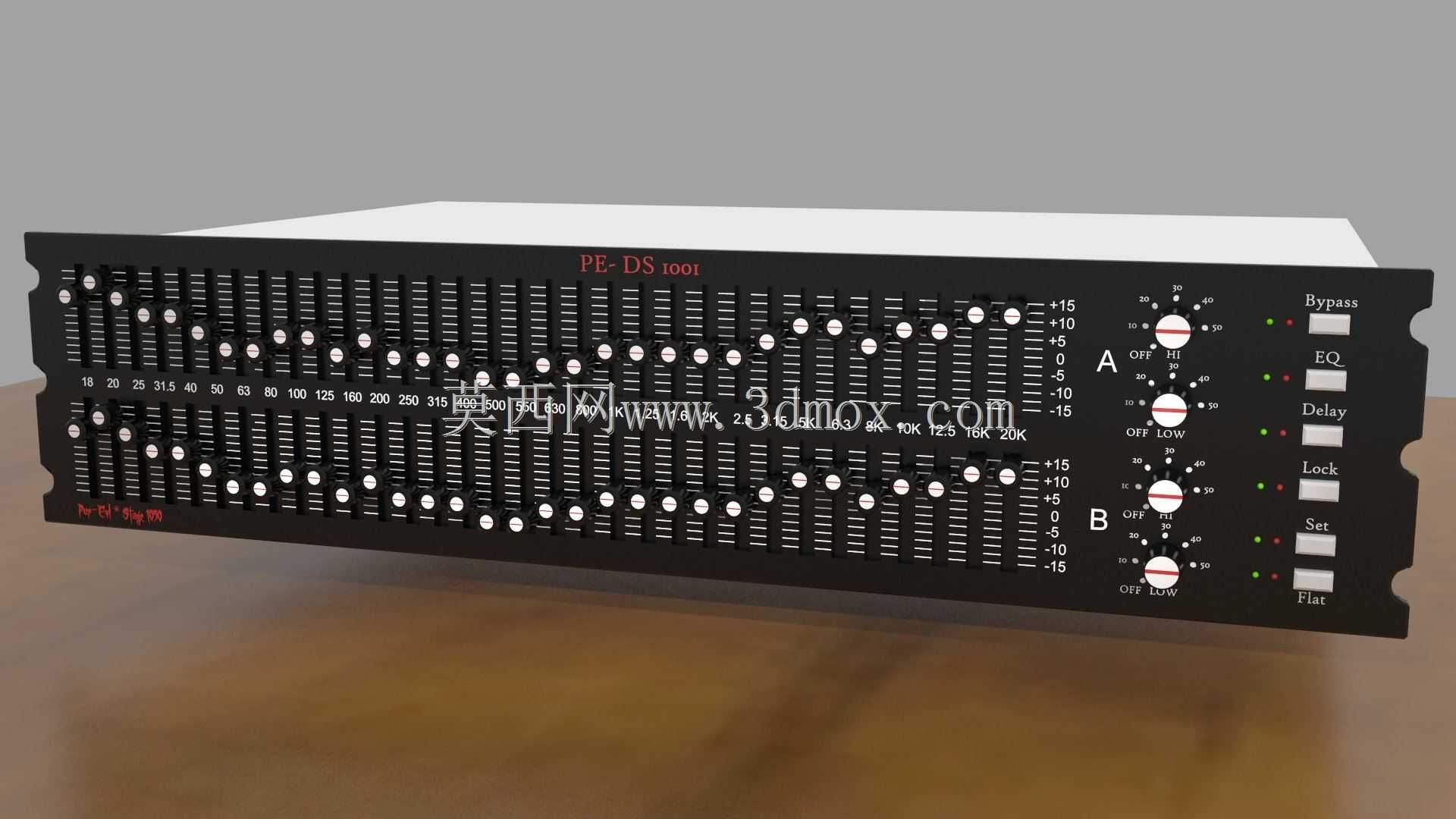

机架式32段音频均衡处理设备结构

　　该设备为专业音频系统配套的机架式双声道均衡处理单元，主要应用于专业录音棚、现场演出扩声系统、高端影音工作室、公共广播音频调校等场景，核心作用是对音频信号不同频段的增益进行精细化调整，修正声场缺陷、补偿扬声器频响短板，或是根据音频创作需求塑造特定音色。从结构设计来看，整机采用标准19英寸机架安装规格，高度适配常规音频机柜的安装位，前面板采用金属拉丝质感的黑色基材，所有调节控件均做了防误触的布局规划，左右两个声道的32段推子呈对称排布，每段推子对应一个固定频点，覆盖从低频到高频的全音频频段，推子行程做了阻尼优化，调节时的段落感清晰，能够精准锁定增益调整幅度，避免日常运维中出现参数偏移。右侧功能区集成了通道切换、旁路、EQ开关、延时、

　　锁定等功能按键与状态指示灯，每个旋钮都做了防滑纹理处理，指示灯采用低亮度柔光设计，既能够清晰显示设备工作状态，也不会在暗场演出环境中产生多余光污染干扰现场操作。设计过程中优先考虑了设备的安装兼容性，整机深度适配标准机柜的安装深度范围，两侧预留了标准机架固定耳的安装孔位，接线端口全部布置在设备后侧，前面板无外凸易损部件，能够满足多台设备层叠安装的空间要求，不会与相邻安装的功率放大器、音频处理器等设备产生结构干涉。内部结构布局上，推子组件与电路板之间采用排线连接，避免调节推子时对电路板产生应力损伤，前面板与机箱主体采用卡扣加螺丝的双重固定方式，既方便后期维护拆解，也能够保证设备在移动演出运输过程中结构不会松脱。从实际使用的角度出发，

　　这类均衡设备的结构设计需要兼顾操作便捷性与长期使用的可靠性，推子的排布间距经过反复调校，既保证了32个频点的调节密度，也预留了足够的手指操作空间，避免调节相邻频段时出现误碰，功能按键与调节旋钮的位置符合音频工程师的常规操作习惯，常用的旁路、锁定功能按键布置在右手易触及的区域，日常调校时不需要大幅度移动手臂即可完成操作。机箱外壳采用金属板材一体折弯成型，边角做了钝化处理，既能够屏蔽内部电路的电磁干扰，也具备足够的结构强度，在机柜多层堆叠安装时能够承受上层设备的压力，不会出现壳体变形挤压内部元件的问题。
