双鼓收腰流线型曲面结构造型设计

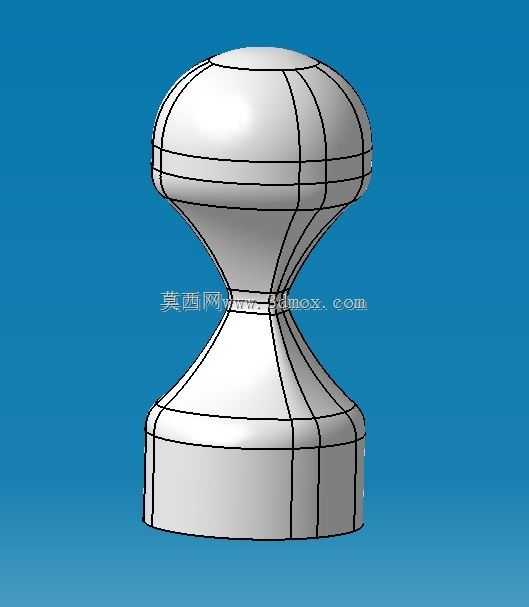

　　这类双鼓收腰的回转曲面结构，常应用在需要兼顾流体导向、握持手感或是外观流线属性的通用机械零部件场景中，比如流体管路的过渡导流段、手动操作件的握持部、或是小型设备的外观装饰支撑结构。从实际使用角度看，上下两端的等径圆柱安装边，是为了匹配标准口径的对接接口，不管是和管路法兰对接，还是和设备基座的安装孔位配合，都能保证安装边界的一致性，不需要额外做转接结构，降低装配环节的适配成本。中间收窄的腰部结构，一方面能在流体流经时形成缓速增压的流道效果，减少直角转折带来的紊流和阻力损失，另一方面如果作为手动操作件使用，收腰位置刚好贴合手掌的握持弧度，操作时的防滑性和施力便利性都比直筒结构更好。设计这类曲面结构时，首先要确定上下安装端的直径基准，

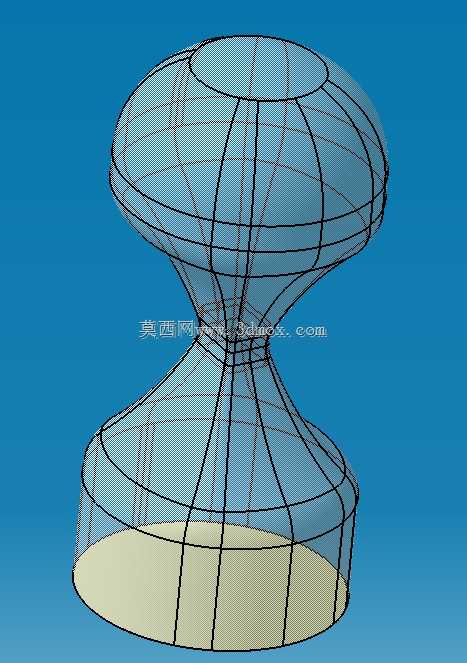

　　保证对接尺寸的公差配合符合通用安装要求，再通过多组截面轮廓线的放样来构建连续曲面，要注意曲面的曲率连续性，避免出现局部曲率突变的情况——如果是流体应用场景，曲率突变会造成局部流阻骤升，长期使用还容易在突变位置积留介质杂质；如果是外观或握持类应用，曲率突变会导致表面触感突兀，也会增加后续表面处理的难度。上下两个鼓形段的弧度设计需要匹配实际工况，作为导流结构使用时，鼓形的扩张角度要控制在流体自然扩散的角度范围内，避免出现边界层分离的问题；作为操作件使用时，鼓形的最大外径要符合人体工程学的握持尺寸范围，不能过大导致握持费力，也不能过小让施力时没有足够的受力支撑面。整个结构的壁厚设计要保持均匀，尤其是曲面过渡的腰部位置，

　　不能因为曲面收窄出现壁厚骤减的情况，否则不管是采用注塑成型还是金属切削加工，都会出现结构强度不足的问题，注塑件还容易在壁厚不均的位置出现缩痕、翘曲等成型缺陷。在构建曲面的过程中，需要反复校验截面线的光顺度，通过曲率梳检查每一条轮廓线的曲率变化，保证整个外表面是G2连续的顺滑曲面，这样加工出来的零件表面不会出现肉眼可见的棱线，不管是做抛光、喷涂还是电镀处理，都能获得均匀一致的表面效果。另外两端的安装端面要设计成和轴线垂直的平面，保证安装时的贴合度，安装边的厚度也要满足连接强度要求，避免在紧固连接时出现端面变形导致的密封失效或是连接松动问题。这类曲面结构不需要额外的加强筋设计，连续的回转曲面本身就具备不错的结构刚度，在同等壁厚下比直筒结构的抗径向变形能力更强，同时还能减少材料的使用量，实现轻量化和结构性能的平衡。
