B系列锻造黄铜手动球阀结构设计

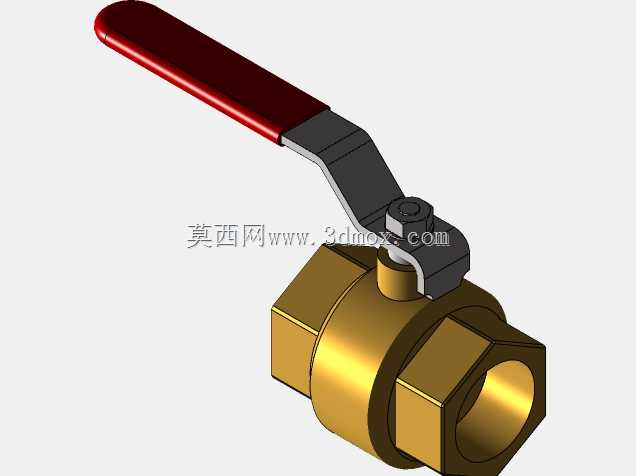

　　在民用给排水、暖通空调、小型液压气动回路以及轻工流体输送管线中，小口径手动截断阀的选型一直兼顾密封可靠性、操作便捷性与成本控制，锻造黄铜材质的球阀凭借优异的切削加工性、抗锈蚀能力与适中的力学强度，成为这类场景下的主流选择。这款B系列锻造黄铜球阀采用iPart参数化设计逻辑，覆盖1/4英寸至4英寸的常用通径规格，可适配不同管径的管路安装需求，建模过程中严格遵循螺纹连接端的尺寸公差标准，确保阀体两端内螺纹与同规格外螺纹管路配件能够实现无偏差旋合，避免安装阶段出现螺纹错扣、密封面错位的问题。从结构设计来看，该球阀采用浮动球结构设计，球体与PTFE阀座紧密贴合，在低压工况下可依靠介质压力推动球体压紧出口侧阀座，实现可靠密封，

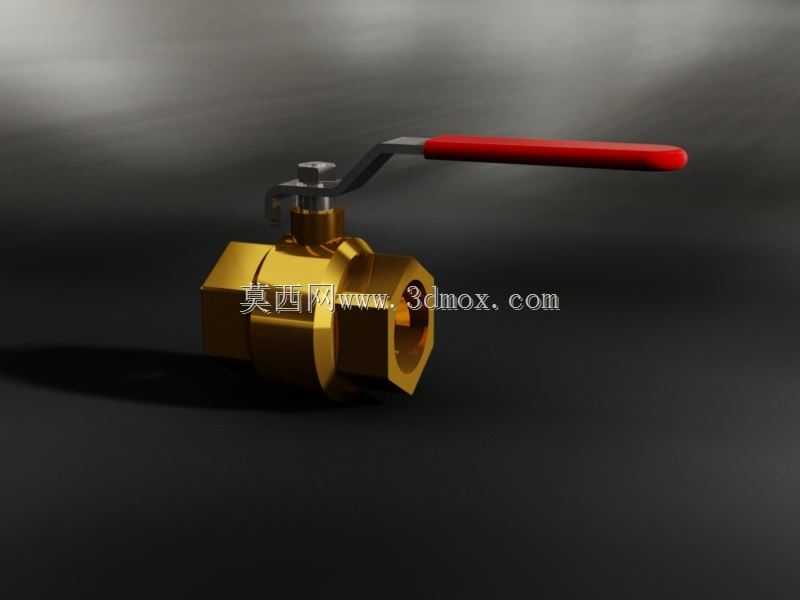

　　无需额外施加预紧力即可达到零泄漏截断效果；阀杆采用下装式防飞出结构，即使在阀杆填料压盖松动、管路带压的工况下，阀杆也不会被内部介质压力顶出，大幅提升现场操作的安全系数。手柄采用加长杠杆式设计，红色防滑包覆层可在操作时提供清晰的视觉识别，同时借助杠杆力臂降低操作扭矩，即使是通径达到4英寸的规格，操作人员无需借助加力杆即可完成90度开关动作，手柄的旋转角度设置有限位结构，全开与全关位置均有刚性挡块定位，避免操作过位导致球体密封面磨损。建模阶段对阀体的流道进行了等径优化，全开状态下球体通道与管路内径保持一致，流道无突变缩径结构，可大幅降低介质流经阀门时的局部阻力损失，减少输送过程中的能耗，同时避免介质中的固体杂质在阀腔内部沉积卡滞。

　　阀体采用锻造黄铜坯料加工而成，相较于铸造黄铜阀体，锻造组织的晶粒更细密，无砂眼、气孔等铸造缺陷，可承受更高的工作压力，同时在潮湿工况下的抗应力腐蚀开裂性能更优，适合长期在水、非腐蚀性气体、轻质油品等介质环境下服役。安装边界方面，不同通径规格的阀体长度、端面到中心高度均做了统一的系列化规划，同通径产品可直接替换同标准的其他品牌球阀，无需改动现有管路的安装间距，给后期运维更换带来便利；阀杆填料采用多层V型PTFE填料结构，可通过填料压盖的螺栓调节压紧力，在长期使用出现填料微量泄漏时，无需拆解阀门即可在线完成填料压紧操作，降低运维成本。
