住宅空间通风系统布局设计方案

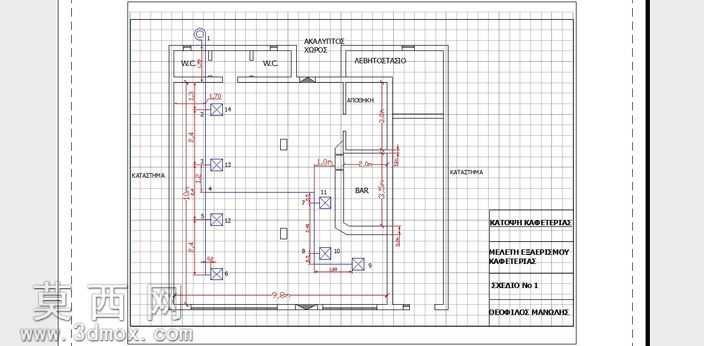

本套通风系统设计方案围绕室内空间的空气流通需求展开，在建模阶段依托CAD平台完成全流程的图纸绘制与结构梳理，首先对目标建筑空间的平面轮廓进行精准还原，明确卫生间、功能区、操作区等不同功能区块的边界与使用属性，以此为基础规划通风管路的走向与点位分布。设计过程中充分考量不同区域的通风需求差异，针对卫生间这类异味易积聚的区域设置独立的排风点位，针对人员长期停留的核心活动区域规划均匀的送风路径，所有管路沿建筑墙体与结构边角排布，尽可能减少对室内可用空间的占用，同时规避与建筑内其他隐蔽工程管线的排布冲突。在管路结构设计上，明确标注各段管线的管径参数、走向标高与连接节点，对应配置适配的通风末端装置，在图纸中清晰标识各末端的安装位置与送风排风方向，通过红色标注线明确气流的完整流通路径，确保进风、送风、排风的全链路气流组织顺畅，避免出现通风死角与气流短路的问题。设计阶段反复校核管路的弯折角度与连接方式，尽可能降低风阻损耗，提升通风系统的运行效率，同时兼顾后期安装施工的可操作性，所有管线的排布预留足够的安装操作空间，节点连接方式符合常规暖通施工的工艺标准，既保证系统建成后的通风换气效果，也便于后期的维护检修。整套图纸完整呈现了通风系统从主干管路到分支末端的全部结构细节，标注清晰逻辑严谨，能够直接为现场施工安装提供精准的参照依据，也可作为同类空间通风系统设计的参考范本，帮助设计人员快速梳理空间通风需求，优化管路布局方案，平衡通风效果、空间占用与施工成本三者的关系，打造适配空间使用需求的高效通风系统。
