方形外框五叶片轴流风机结构设计

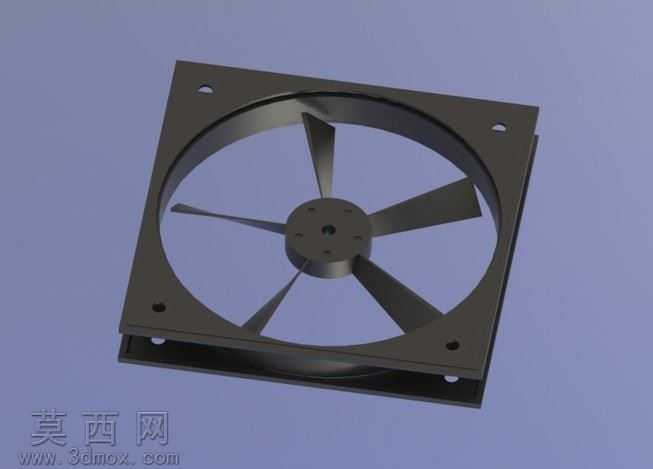

本作品为方形安装式五叶片轴流风机的三维建模设计，建模过程严格遵循轴流通风设备的气动设计逻辑与安装适配规范，首先基于轴流风机的风量风压参数需求，确定叶轮直径、轮毂比、叶片安装角等核心气动参数，采用参数化建模方式构建叶片的翼型曲面，保证叶片从叶根到叶梢的弦长、扭角平滑过渡，符合轴流送风的气流流动特性，减少气流分离带来的效率损失与运行噪音。外框部分采用标准方形安装结构设计，精准预留四个角位的安装沉孔，孔位尺寸匹配常规机柜、设备散热的安装孔距标准，框体内部设计有与叶轮适配的导流圆弧过渡结构，可引导进风气流平顺进入叶轮区域，降低进风紊流带来的气动损耗。轮毂部分采用中心多安装孔设计，可适配常规风机电机的输出轴安装尺寸，轮毂与叶片的衔接处做了平滑圆角过渡处理，既减少应力集中提升结构强度，也能优化叶根区域的气流流动状态。建模过程中对各零部件的装配间隙做了精准设定，保证叶轮旋转时与外框、电机端盖无干涉，同时预留合理的安全间隙。材质渲染阶段，外框与叶轮均采用哑光黑色工程塑料材质，还原工业散热风机常用的阻燃ABS材质质感，表面设置细微的磨砂纹理，避免渲染效果过于塑料化失真，背景采用淡蓝色纯色背景，搭配柔和的漫反射光照，清晰展现风机的整体结构、叶片形态与安装结构细节。设计过程中兼顾了气动性能、安装便捷性与结构可靠性，叶片的数量选择五叶设计，相比三叶设计可在相同转速下获得更均匀的出风气流，降低运行时的振动与噪音，相比七叶设计又能控制叶片间的气流干扰，兼顾送风效率与静音表现，方形外框的设计相比圆形外框更便于在平面机柜、设备面板上直接安装固定，无需额外的安装转接支架，适配各类电子设备、机柜、工业设备的散热排风场景。
