PPR3/4异材质管路连接接头结构

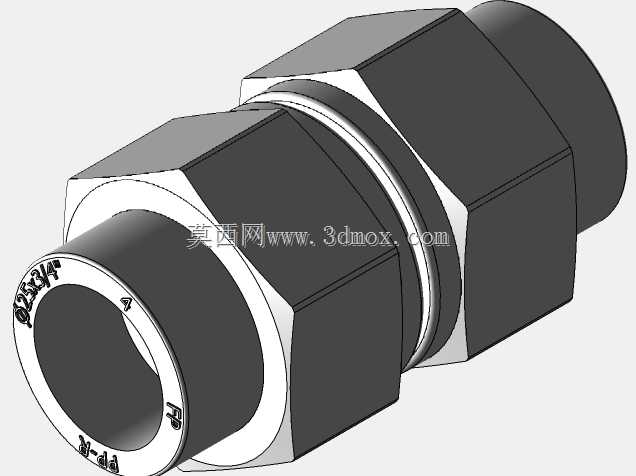

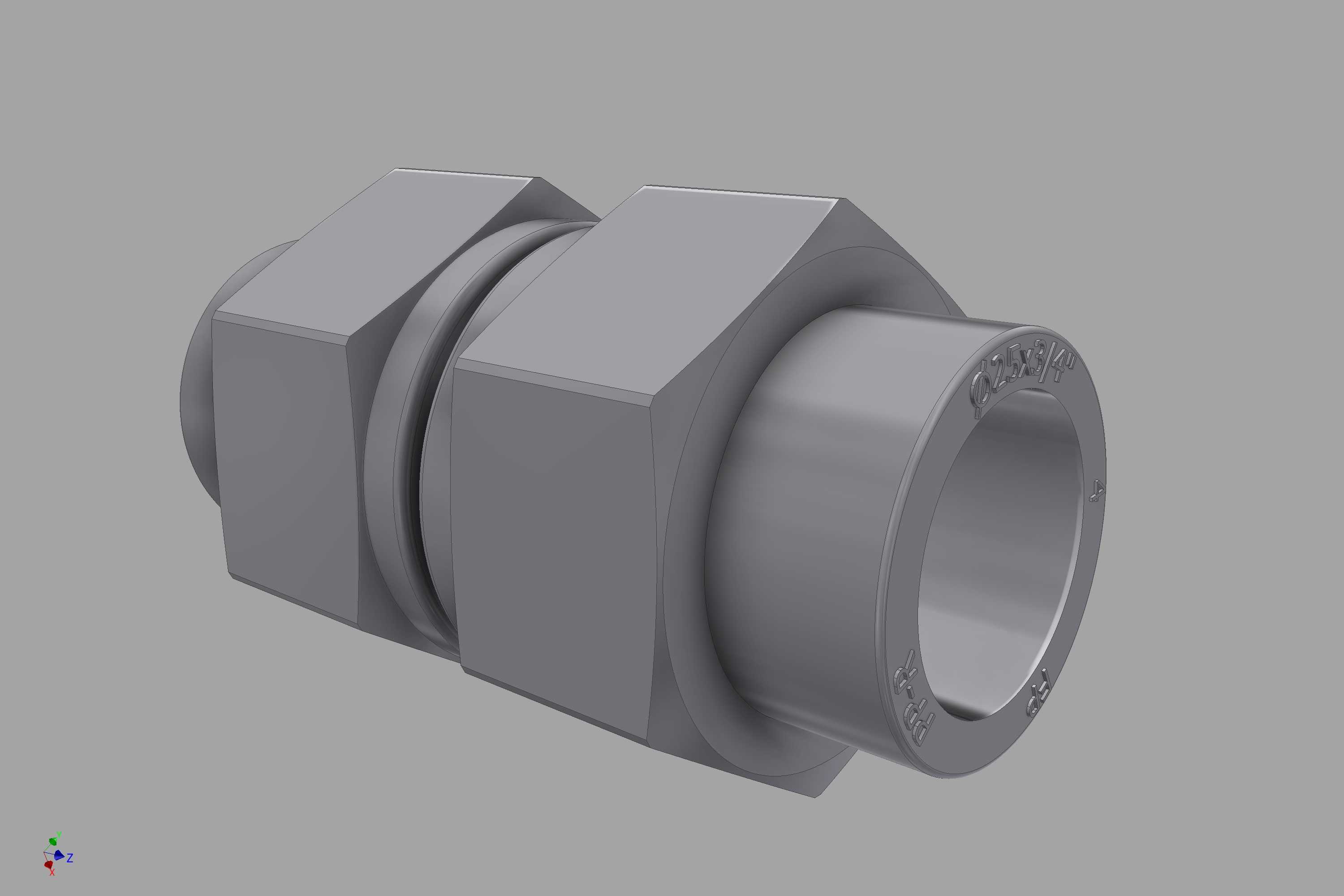

　　在民用建筑给排水、家装水暖改造、小型工业流体输送管路的布设场景中，不同材质管路的过渡连接一直是现场施工的常见痛点，PPR管路凭借热熔连接的密封性、耐腐蚀性与低成本优势，在冷热水输送端被大量使用，而终端设备、金属管路支路往往采用钢制管件，二者的线膨胀系数、连接方式差异较大，直接热熔或螺纹硬接很容易在温度交变、管路应力作用下出现渗漏、脱开问题，这款3/4规格的接头正是为解决该类异材质管路对接需求设计。从结构设计逻辑来看，接头采用分段式复合结构，一端适配PPR管路的热熔承插结构，承插段的内径与壁厚严格匹配常规3/4规格PPR管的外径公差，承插深度经过应力校核，既保证热熔连接时的熔接接触面积足够，避免熔接虚焊导致的渗漏，

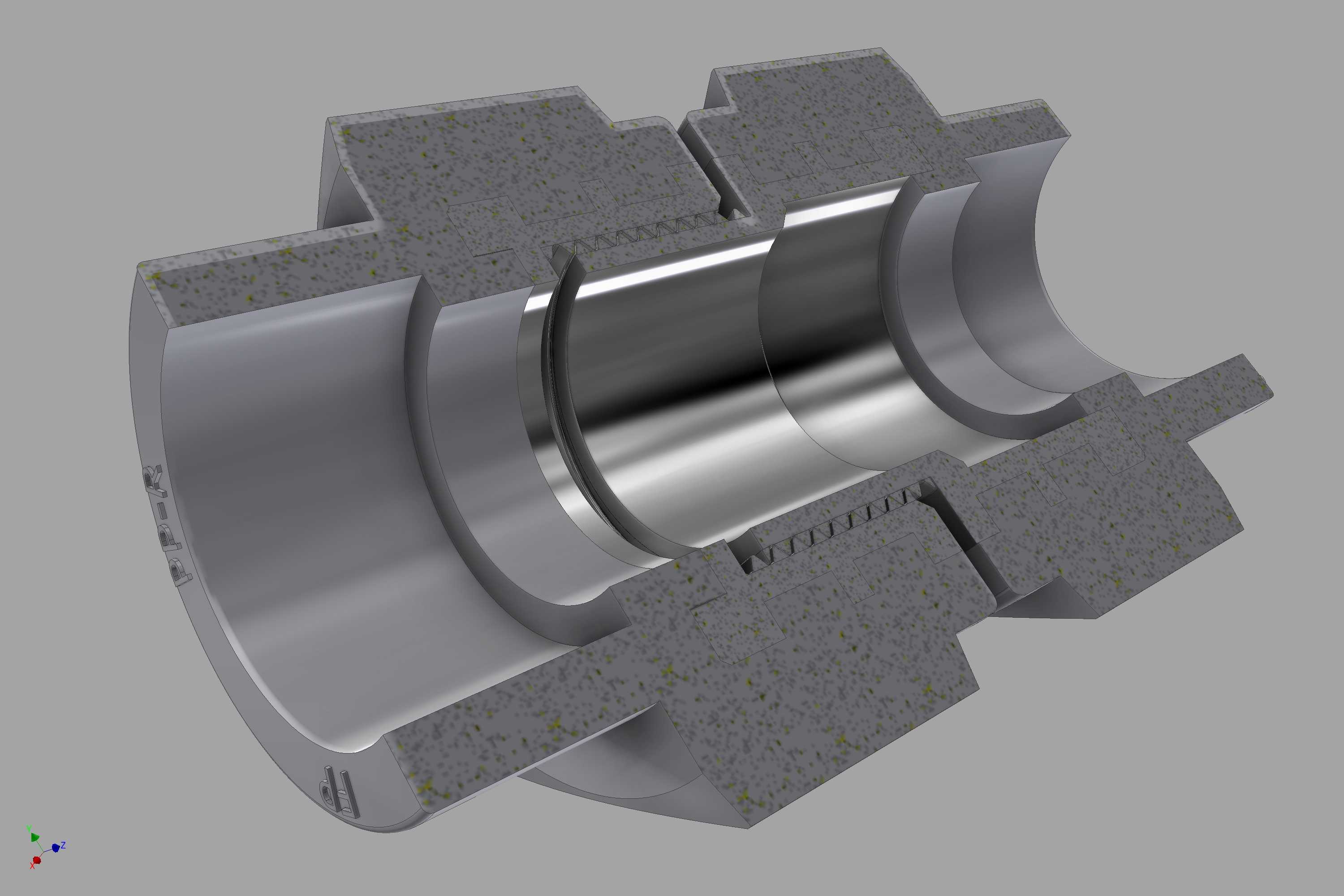

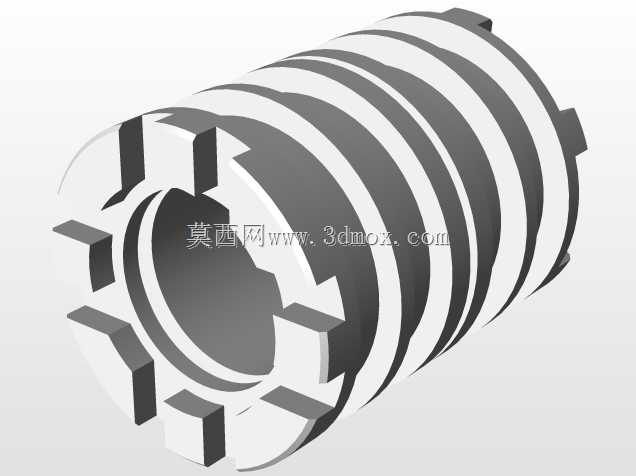

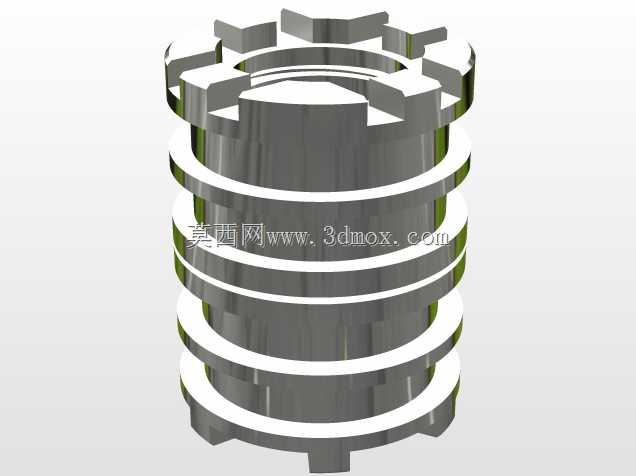

　　也不会因为承插过深造成管路熔接堆料堵塞通径；另一端适配钢制管路的螺纹连接结构，金属嵌件的螺纹精度满足常规管螺纹密封要求，可配合生料带、密封胶实现与钢制管路、阀门、用水终端的可靠连接。接头内部的通径做了平滑过渡设计，没有突兀的台阶或缩径结构，能够最大程度降低管路内部的流体阻力，减少水流经过接头时的压损与紊流，避免长期使用后杂质在台阶处沉积造成管路堵塞。两种材质的结合部位采用了嵌入式咬合结构，PPR材质部分在注塑成型时直接包裹住钢制嵌件的咬合齿结构，避免温度变化时两种材质因为热胀冷缩量不同出现分层、间隙，从结构根源上解决异材质连接的渗漏隐患。从安装边界来看，接头的整体外形尺寸适配常规管路布设的安装空间，

　　六角拧动位的尺寸匹配标准管钳的咬合范围，现场施工时不需要额外定制工具，即可完成拧紧操作，接头两端的连接长度经过优化，在狭窄的管井、墙面预埋槽内也能完成安装操作，不需要额外预留过多的操作空间。在实际使用中，该接头可承受常规冷热水管路的工作压力，适配0-70摄氏度的常规输水温度范围，既可以用于家装冷热水管与热水器、角阀等金属终端的连接，也可以用于小型工业循环水系统中PPR主管路与钢制支路的过渡对接，相比传统的全塑接头或纯钢接头，兼顾了PPR材质的耐腐蚀性与钢制接头的结构强度，不需要额外增加转换接头，减少了管路的连接节点数量，也就降低了整个管路系统的渗漏风险点。建模过程中对两种材质的结合面做了细节还原，内部流道的粗糙度、承插段的定位台阶、金属嵌件的咬合结构都做了精准复刻，能够直接用于管路系统的装配干涉检查、施工模拟，也可以作为同类异材质连接接头设计的参考样本，帮助结构设计人员校核不同工况下的接头应力分布、安装空间匹配度。
