8立方氢氧化钠储槽结构设计方案

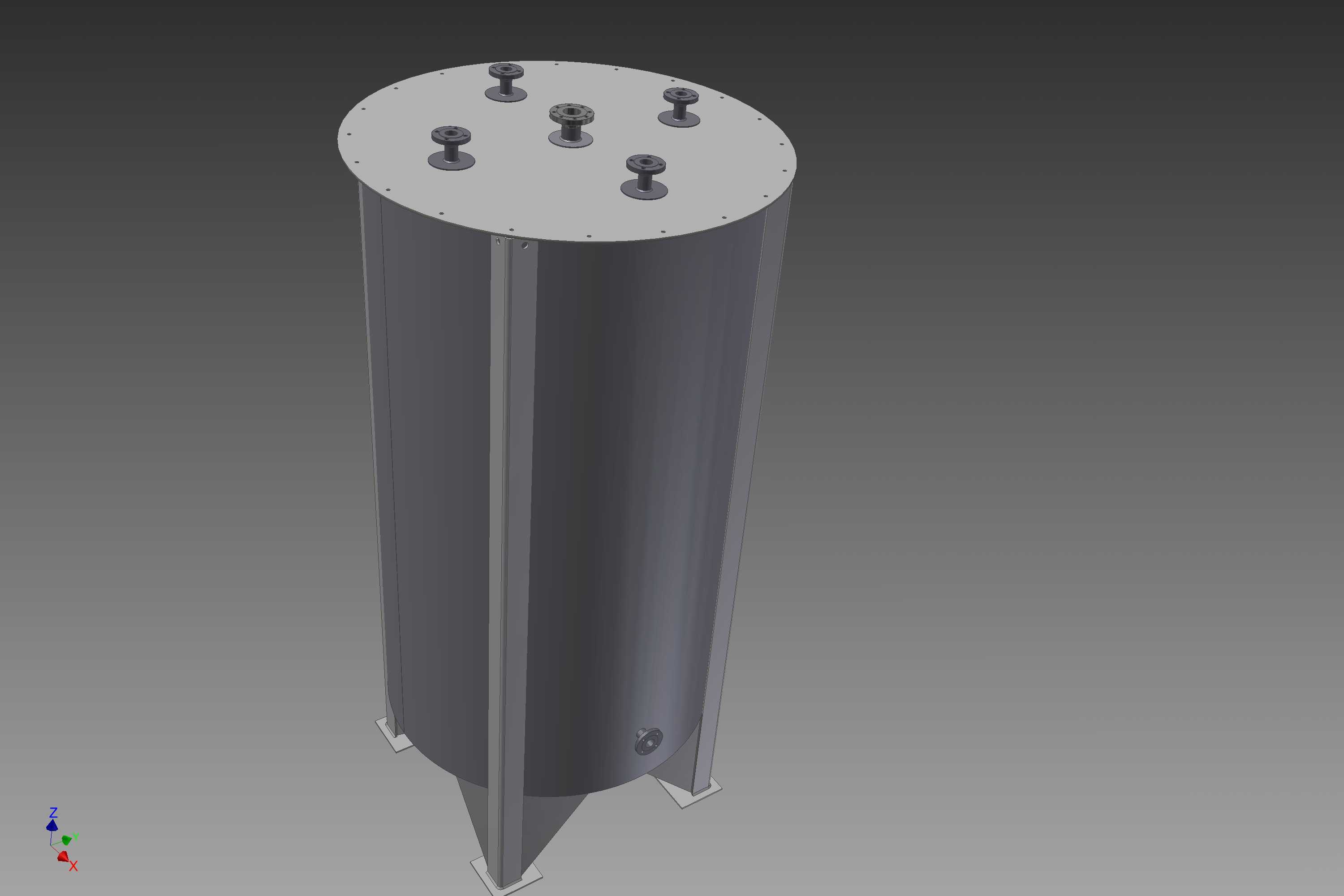

　　这款8立方容积的氢氧化钠储槽，主要面向化工生产、表面处理、污水处理等需要存储强碱性介质的作业场景，作为工序间介质缓存、批量药剂存储的核心承压容器使用，区别于普通常压储水罐体，其结构设计全程围绕强碱介质的腐蚀特性、立式安装的载荷分布、日常运维的操作需求展开。从整体结构来看，罐体采用立式圆筒形主体搭配椭圆形下封头的构型，相比卧式储罐能够大幅缩减地面占用面积，适合厂房内紧凑布局的安装需求，筒体外侧沿周向均匀布置四根纵向加强筋，从下封头支撑位置一直延伸至罐体顶部法兰端，既可以抵消筒体盛满介质后产生的环向拉应力，避免长期使用出现筒体鼓胀变形，也能作为外部管线、爬梯附件的安装依托，减少额外焊接支架对筒体防腐层的破坏。

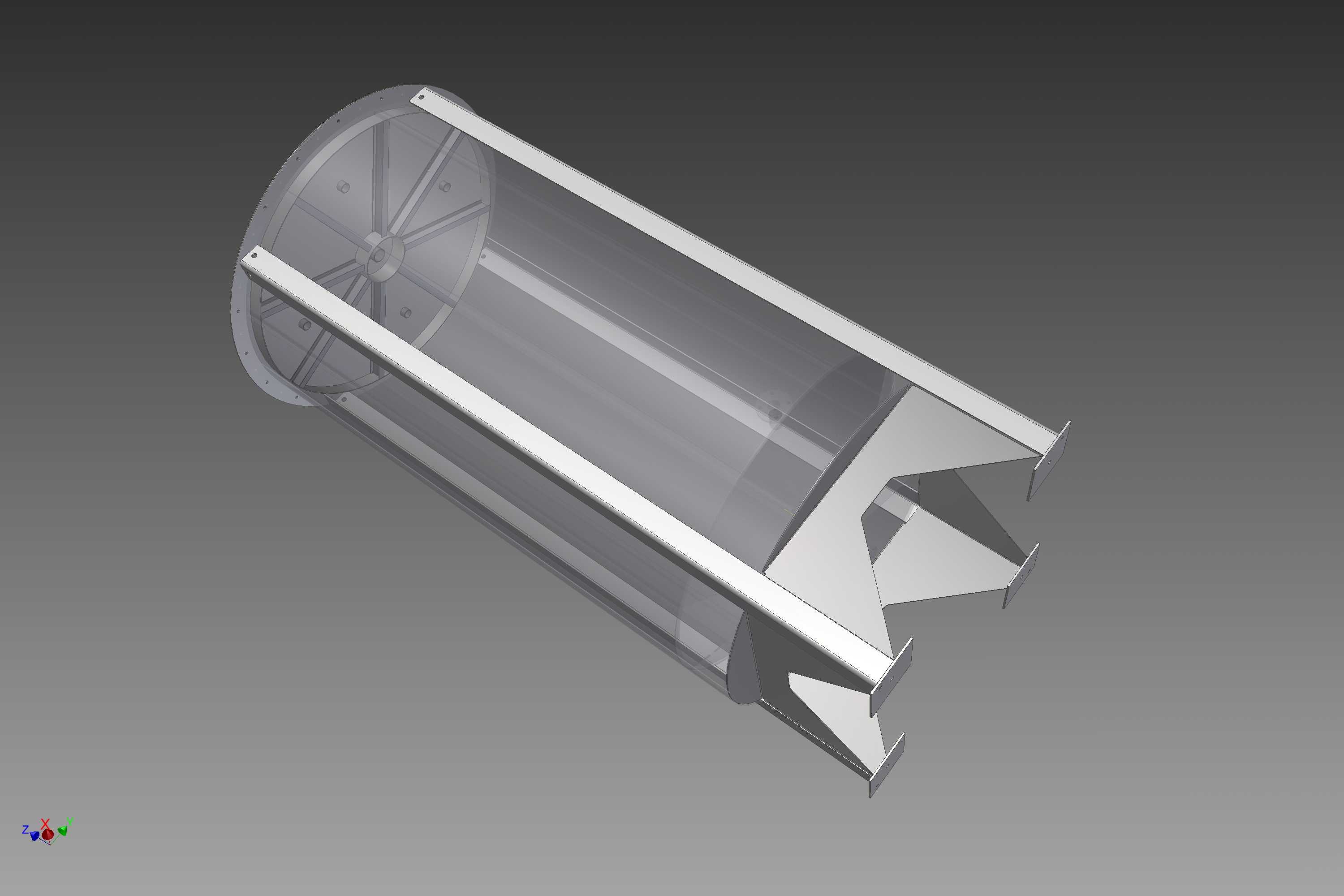

　　罐体底部的支撑结构采用放射状三角支腿构型，支腿与下封头、纵向加强筋焊接为整体受力体系，安装时不需要额外浇筑大型混凝土基础，仅需要在硬化地面做预埋螺栓固定即可，支腿的张开角度经过载荷校核，满载状态下的抗倾覆系数满足室外安装的抗风载要求，同时支腿预留的底部空间能够方便操作人员对接底部排液管路，也能预留足够空间安装液位检测、排污阀等附属配件。设计过程中，筒体的壁厚取值结合氢氧化钠介质的存储温度、浓度对应的腐蚀速率做了裕量预留，内壁的焊接接头全部做全焊透处理并打磨圆滑，避免缝隙残留介质造成局部腐蚀，顶部法兰端采用平面密封结构，能够搭配密封盖实现常压密封存储，也可以根据需求对接呼吸阀、进料管线、搅拌装置等外接设备，适配不同工艺的使用需求。

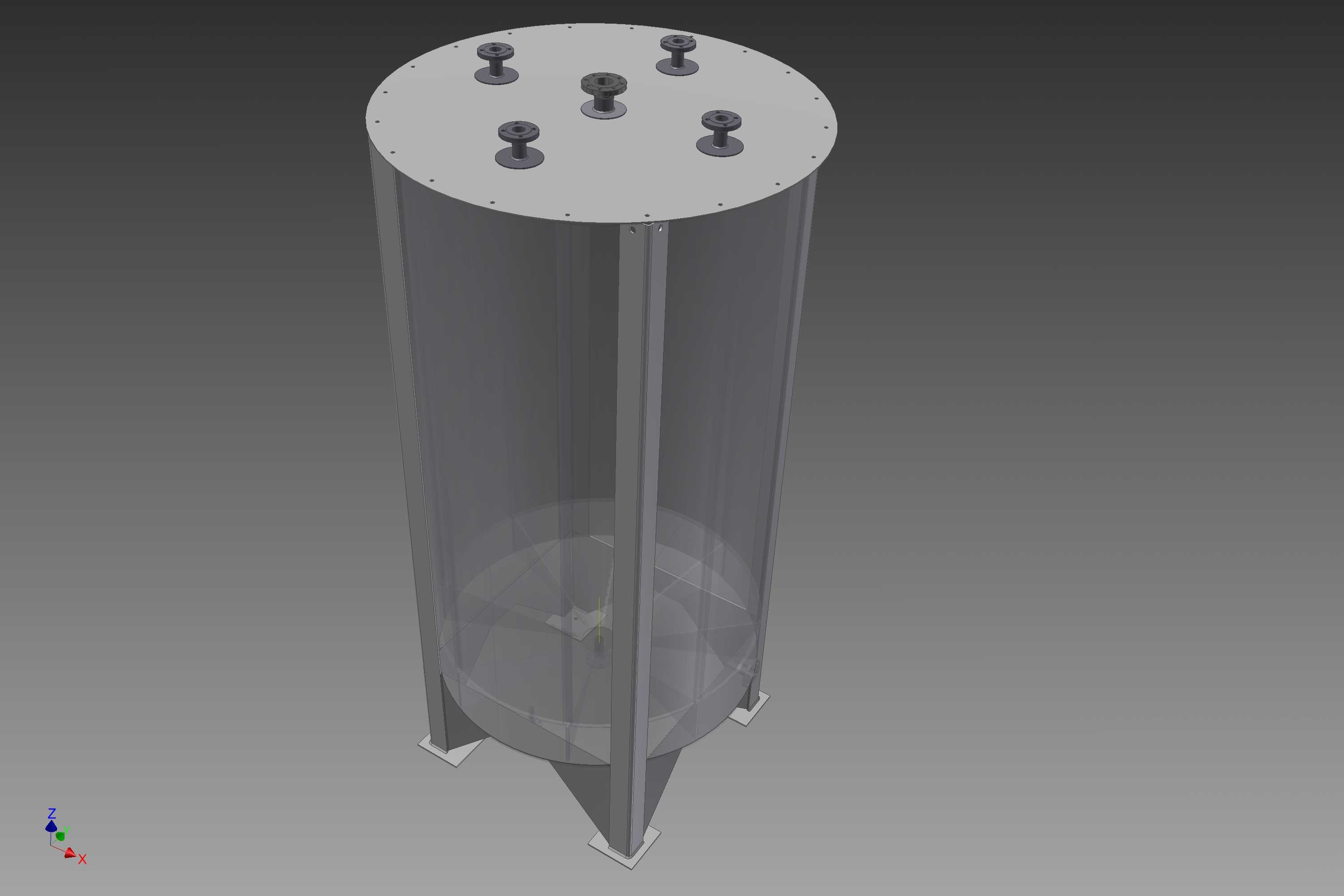

　　筒体顶部的封头内部做了放射状加强筋布置，能够承受人员顶部操作、附件安装的局部载荷，不会出现顶部凹陷变形的问题。在安装边界上，该储槽的整体外径控制在常规厂房通道的通行宽度范围内，运输时不需要做额外拆解，整体吊装即可完成就位，进出口的接口位置全部做了标准化法兰匹配设计，能够直接对接化工行业通用规格的管路阀门，不需要现场做改制加工。日常使用过程中，纵向加强筋也可以作为外部保温层的固定依托，当需要存储高温碱液时，可直接在筋板外侧固定保温棉与外护板，不会破坏筒体本身的防腐结构。
