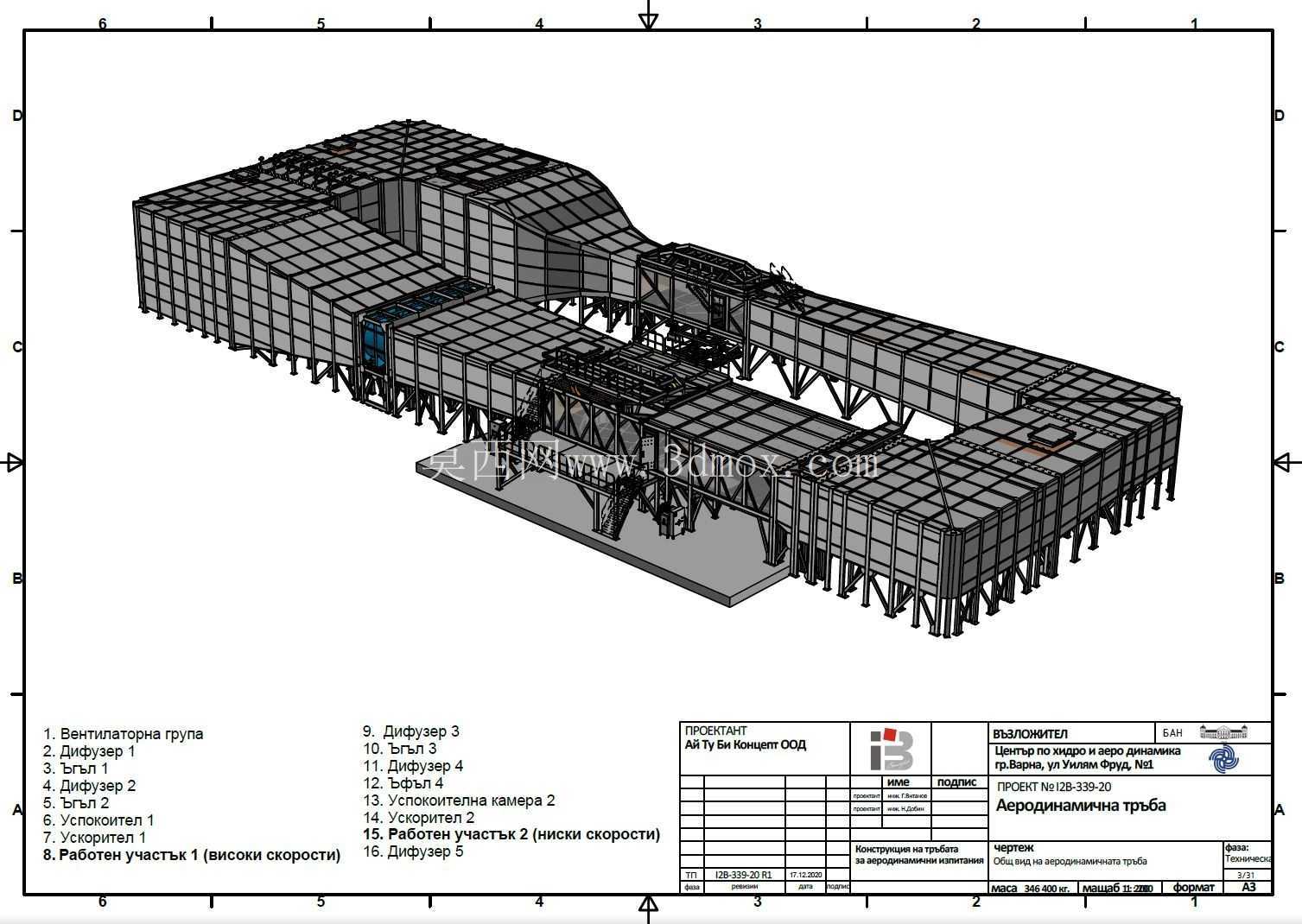

水力空气动力研究用大型风洞试验装置

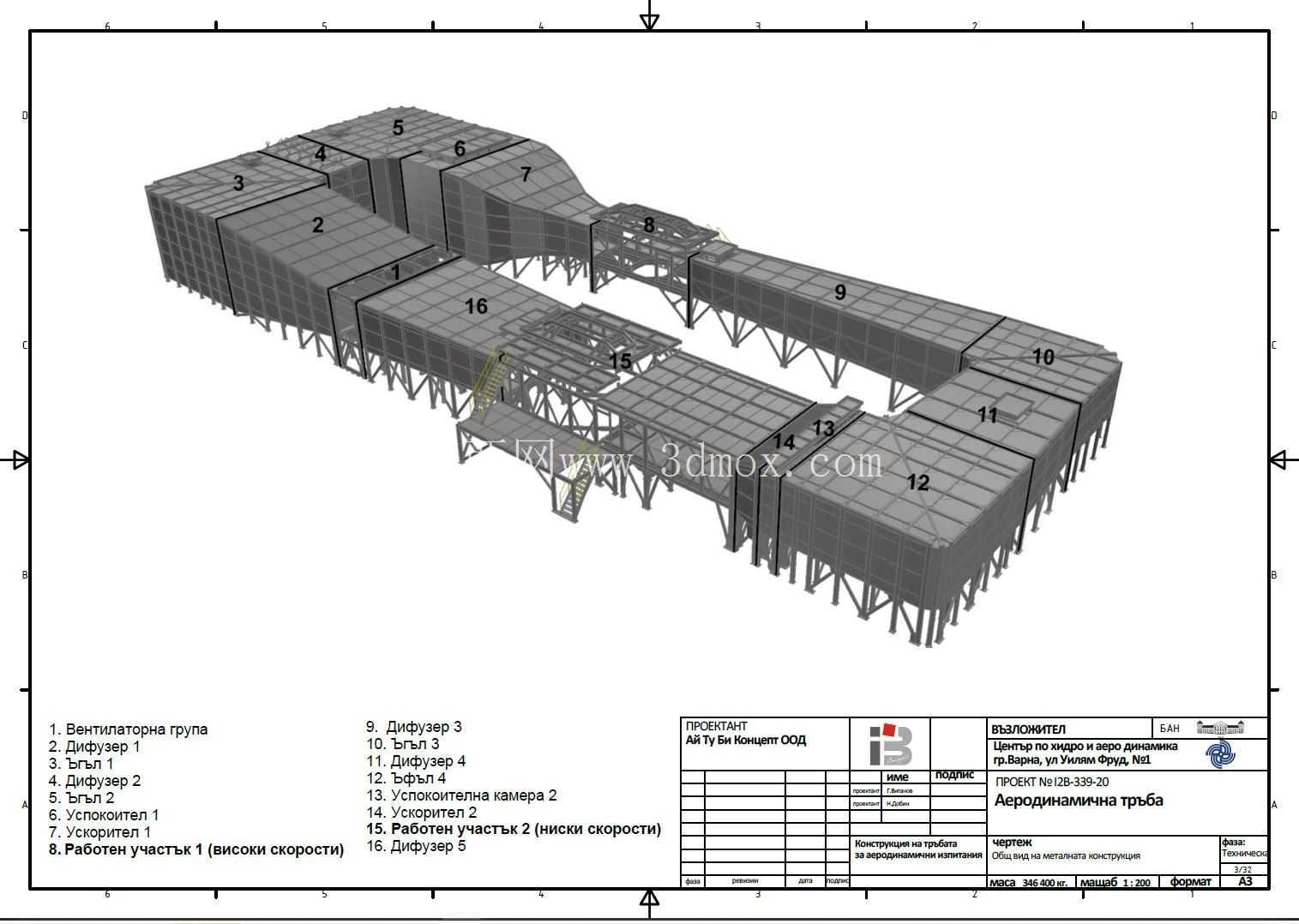

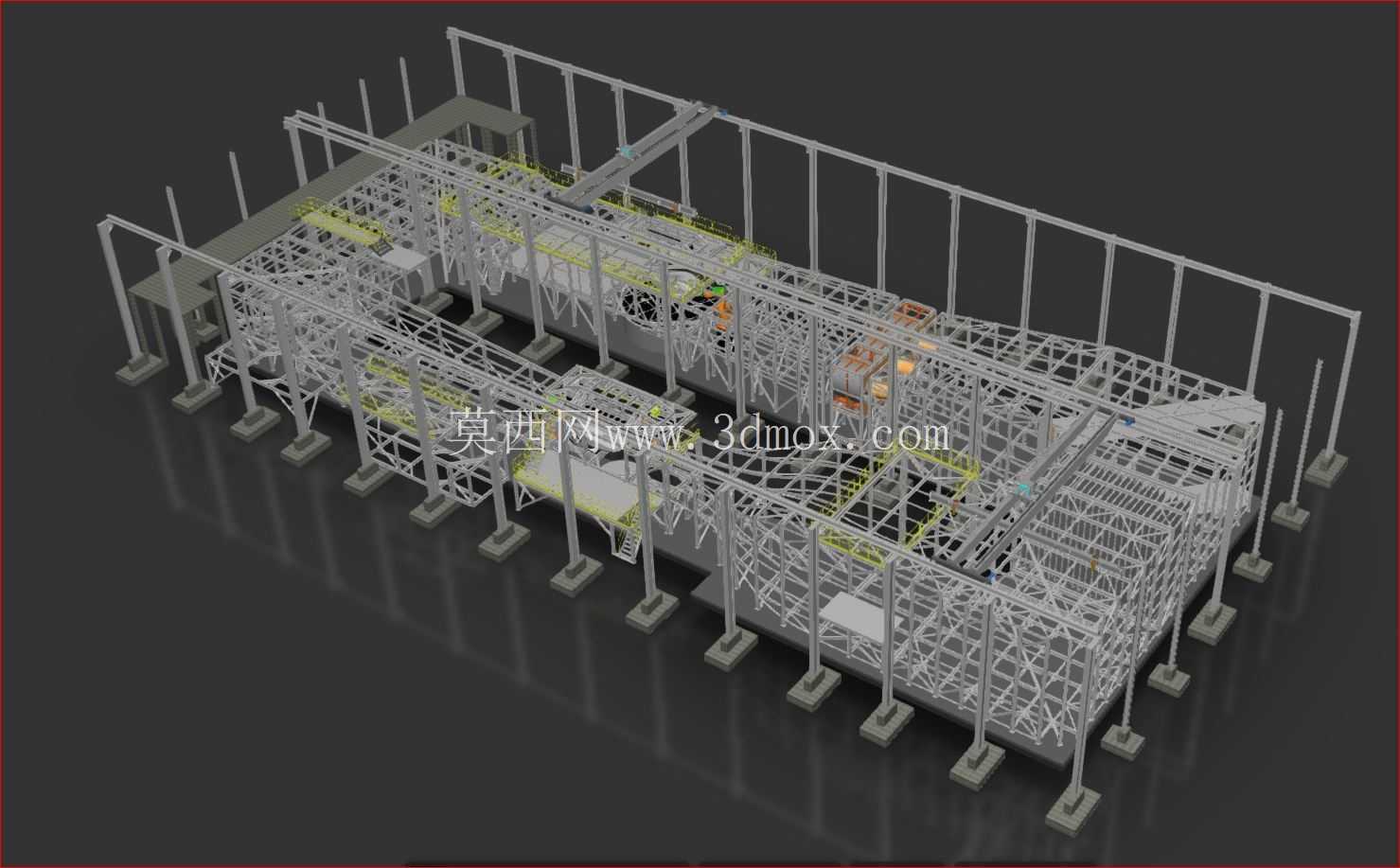

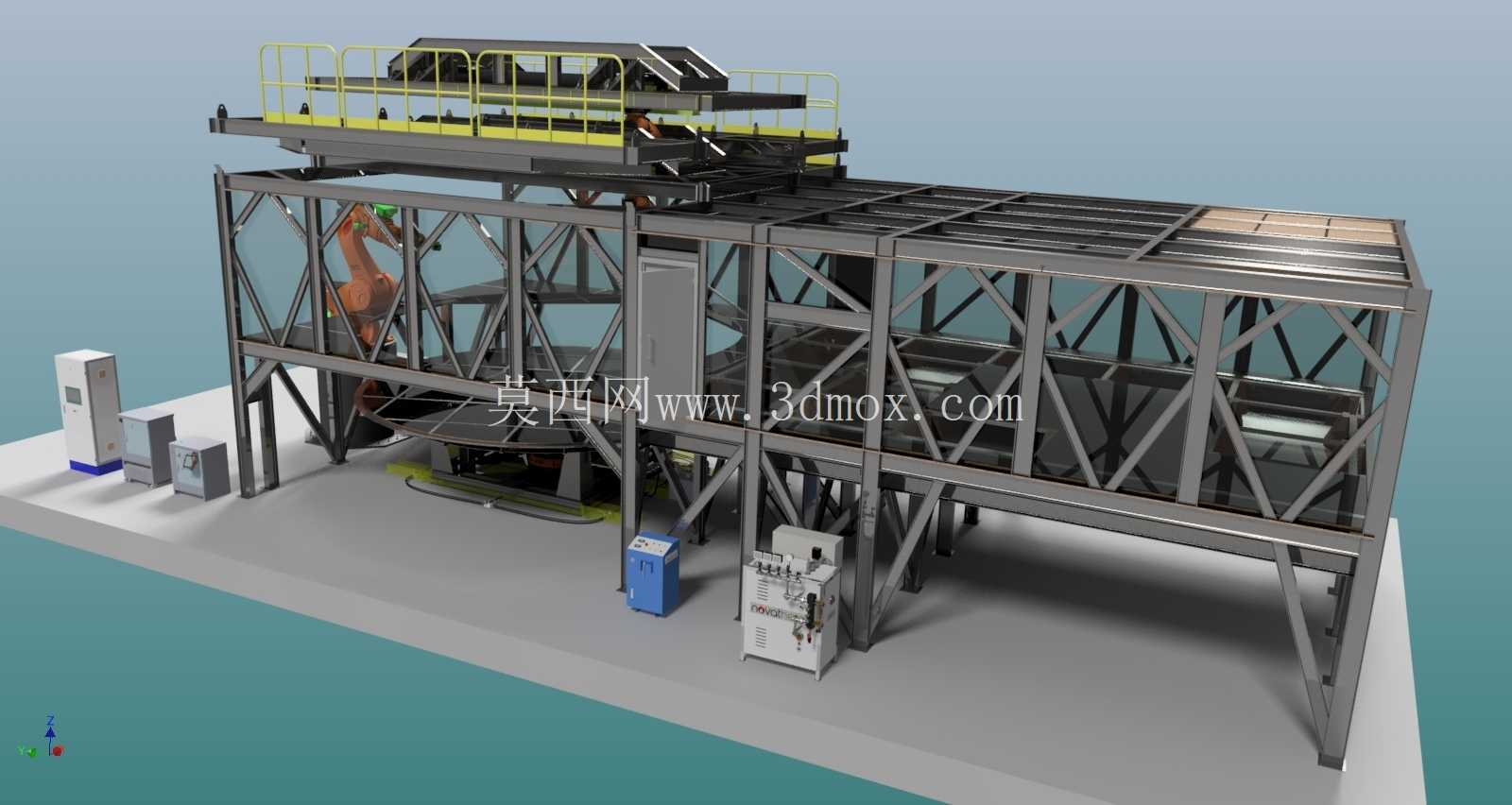

　　这套风洞试验装置主要服务于水力与空气动力学相关的科研测试场景，可完成不同流速工况下的构件气动性能、流场分布特性测试，覆盖从缩比模型到足尺构件的多类试验需求，在航空航天部件验证、建筑抗风性能测试、流体动力学机理研究等场景中都能发挥核心作用。整套设备采用分层钢架承载结构，主体框架以标准型钢通过栓接与焊接组合成型，框架的斜向支撑布局经过受力校核，可抵消试验段高速气流产生的持续振动载荷，避免长期运行出现结构形变偏移。上层平台设置了安全防护护栏与设备安装基座，可搭载测试传感器阵列、气流调节机构以及配套的辅助吊装组件，平台的格栅式踏板既降低了整体自重，也能避免杂物掉落至下层试验段影响测试精度。

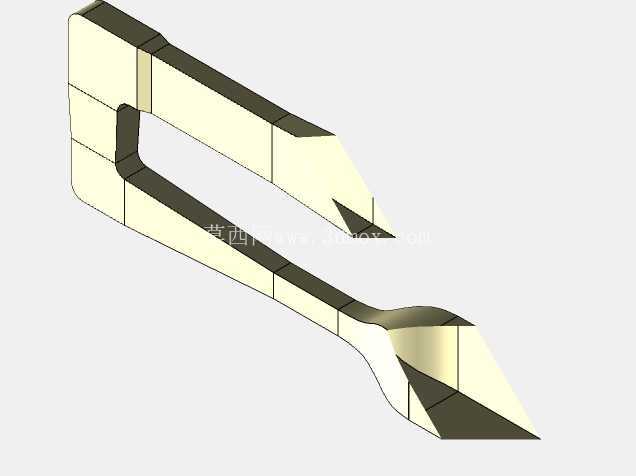

　　下层区域预留了充足的操作与设备安装空间，侧面设置的检修门可直达内部流道区域，方便日常的流道清洁、传感器校准以及部件更换作业。设备底部设置了可调式支撑脚座，可在安装时根据现场地面平整度调整水平度，保证试验段的轴线精度控制在允许偏差范围内。从设计逻辑来看，整套装置优先保障流道的气密性与结构刚性，框架的节点位置都做了加强处理，避免高速气流通过时产生结构共振影响测试数据准确性。流道段的内壁拼接处做了平滑过渡处理，减少气流经过时产生的局部涡流干扰，保证试验段的流场均匀性符合测试标准要求。配套的电气控制柜布置在设备侧方的安全操作距离外，柜体上预留了多类传感器接口，可直接接入压力、流速、温度等测试元件，实现试验参数的实时采集与调控。

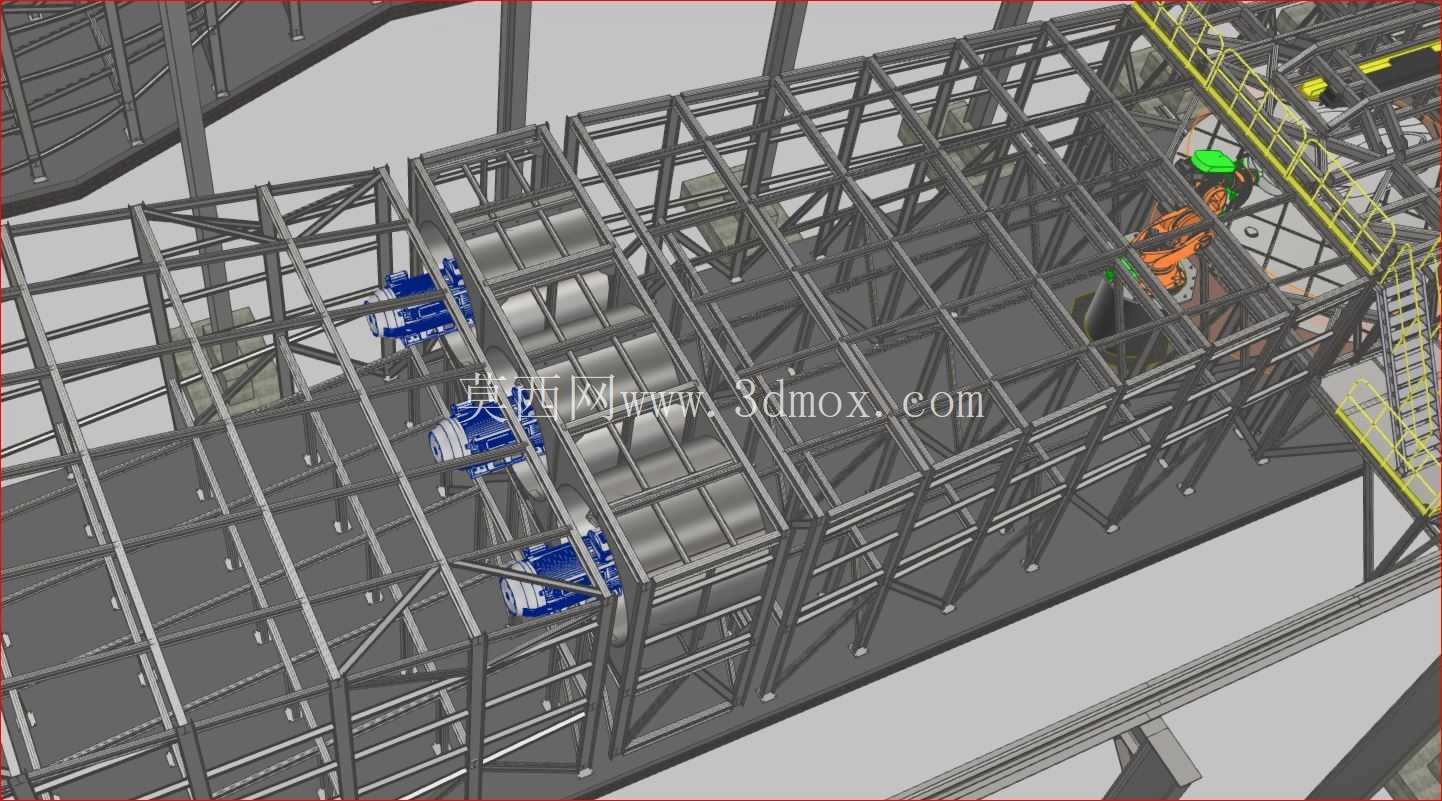

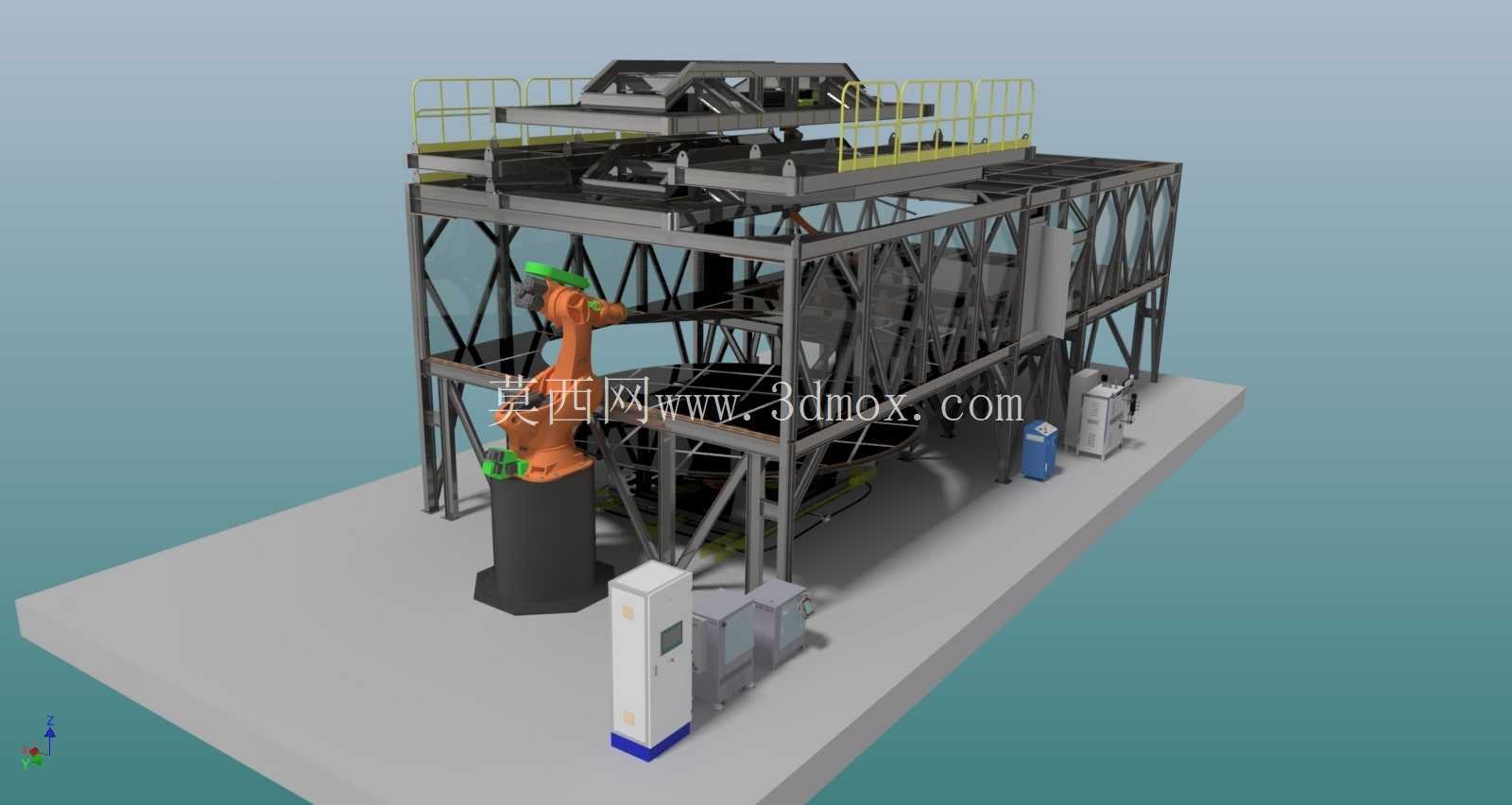

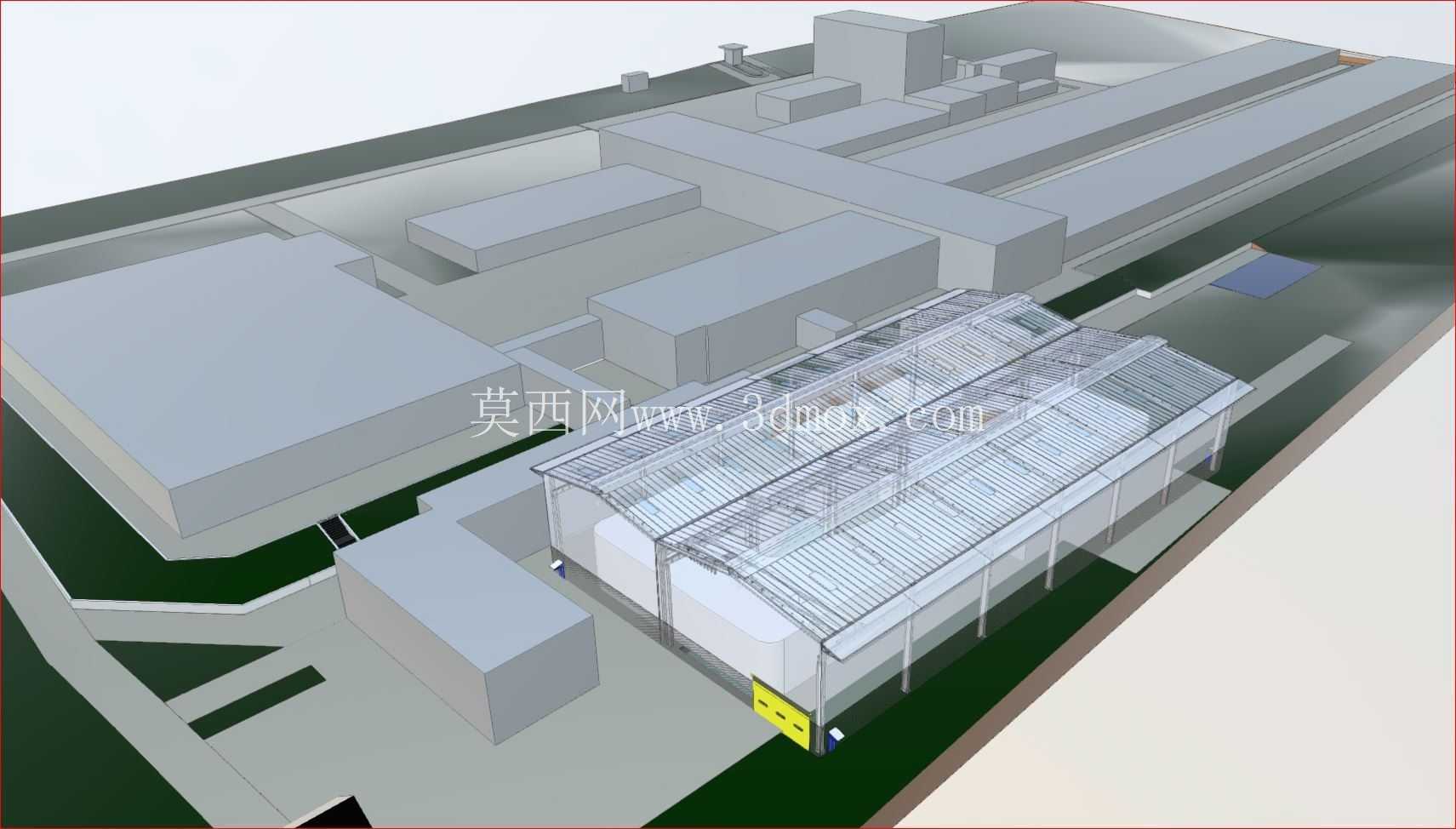

　　设备旁预留的工业机器人安装位，可搭配自动化测试机械手完成模型的自动换装、姿态调整，减少人工进入试验区域的操作频次，提升试验过程的安全性与测试效率。安装边界方面，整套设备的占地尺寸适配常规大型试验车间的空间布局，设备顶部与车间顶棚预留了足够的吊装维护空间，侧面预留的通道宽度满足常规运维设备的通行需求，外接的动力管线、测试线缆都可通过框架预设的走线槽规整布置，避免管线杂乱影响现场操作与设备运行。在功能实现上，这套风洞可根据测试需求调整气流参数，搭配不同的测试夹具完成多类试件的气动性能测试，框架的模块化设计也支持后续根据试验需求拓展功能段，比如增加温度模拟模块、降水模拟模块等，拓展设备的测试覆盖范围。

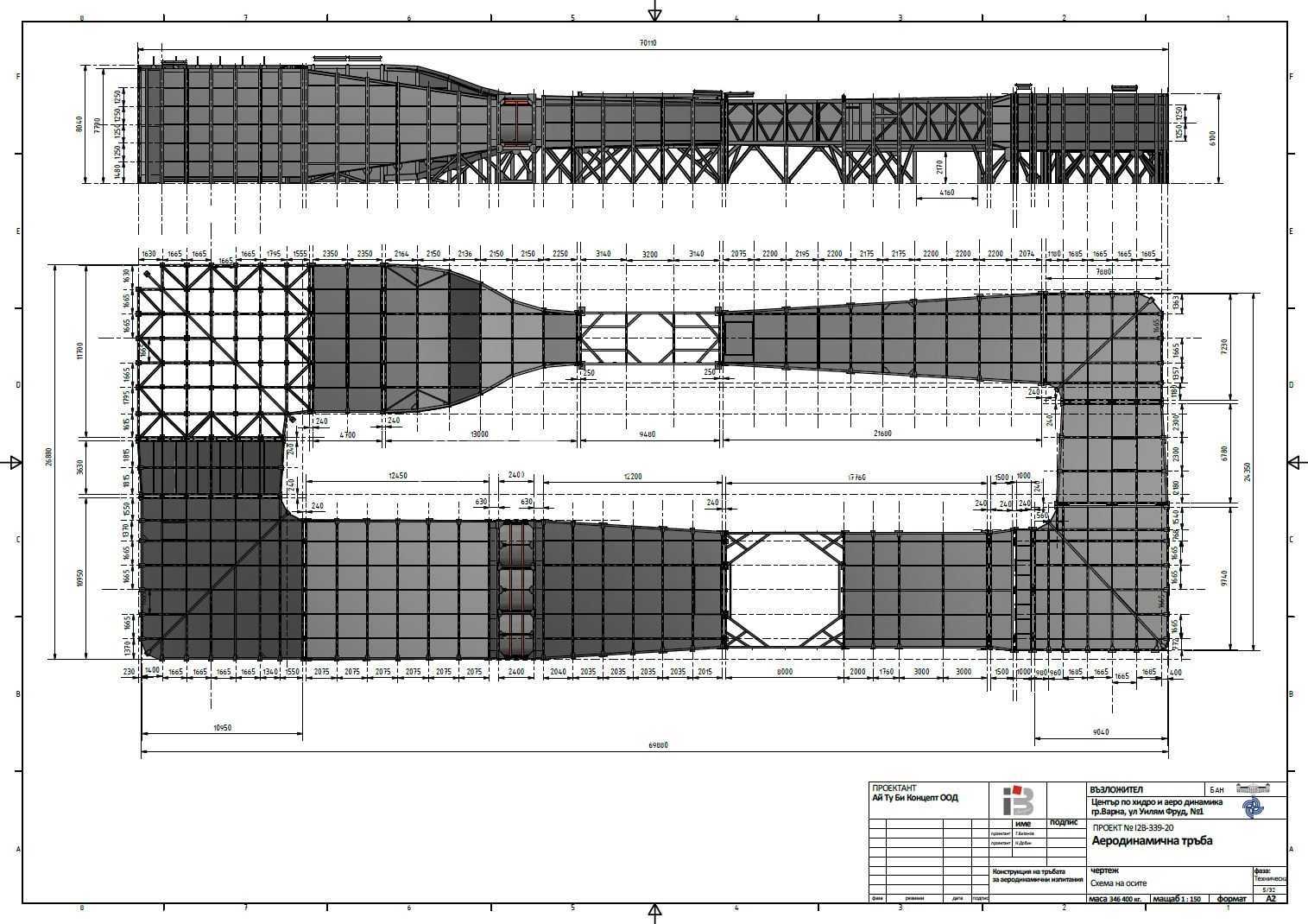

　　设备的操作平台高度经过人机工程校核，操作人员在平台上完成设备调试、试件安装作业时不需要过度俯身或抬手，降低长时间作业的疲劳感。护栏的高度与横杆间距符合工业安全防护标准，可避免高处作业的坠落风险。整套结构的受力传递路径清晰，所有动载荷都通过框架传导至底部支撑结构，再分散到车间地面，不会对周边配套设备产生振动干扰。在建模细节上，所有型钢构件的截面参数、连接节点的螺栓排布都按照实际工程设计还原，护栏、踏板、控制柜、辅助设备等附属部件的尺寸比例都符合实际工程应用的常规规格，可直接用于风洞项目的方案展示、结构布局校核、安装流程模拟等场景，帮助设计人员提前排查布局干涉、运维空间不足等潜在问题，减少现场安装调试阶段的整改工作量。
