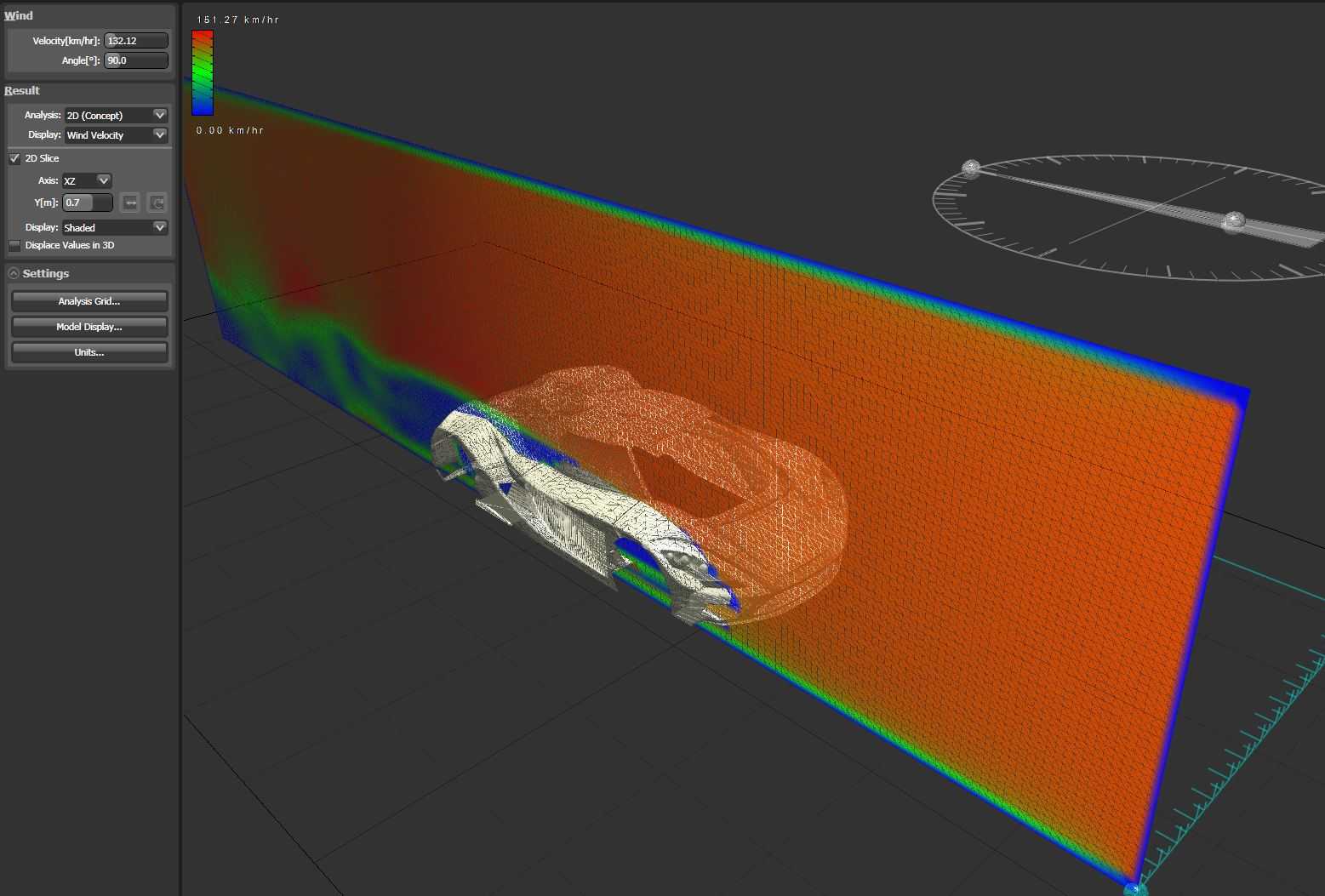

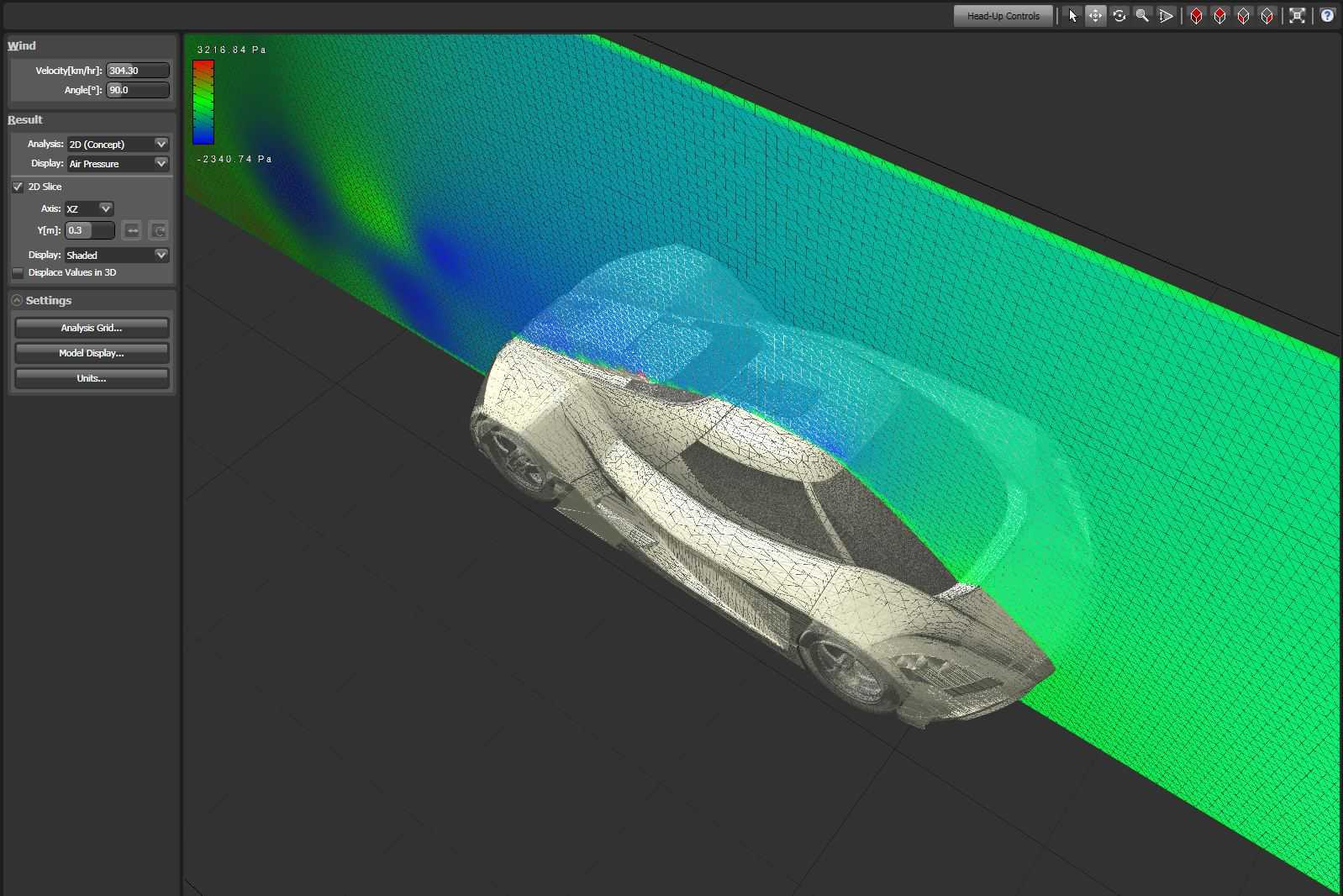

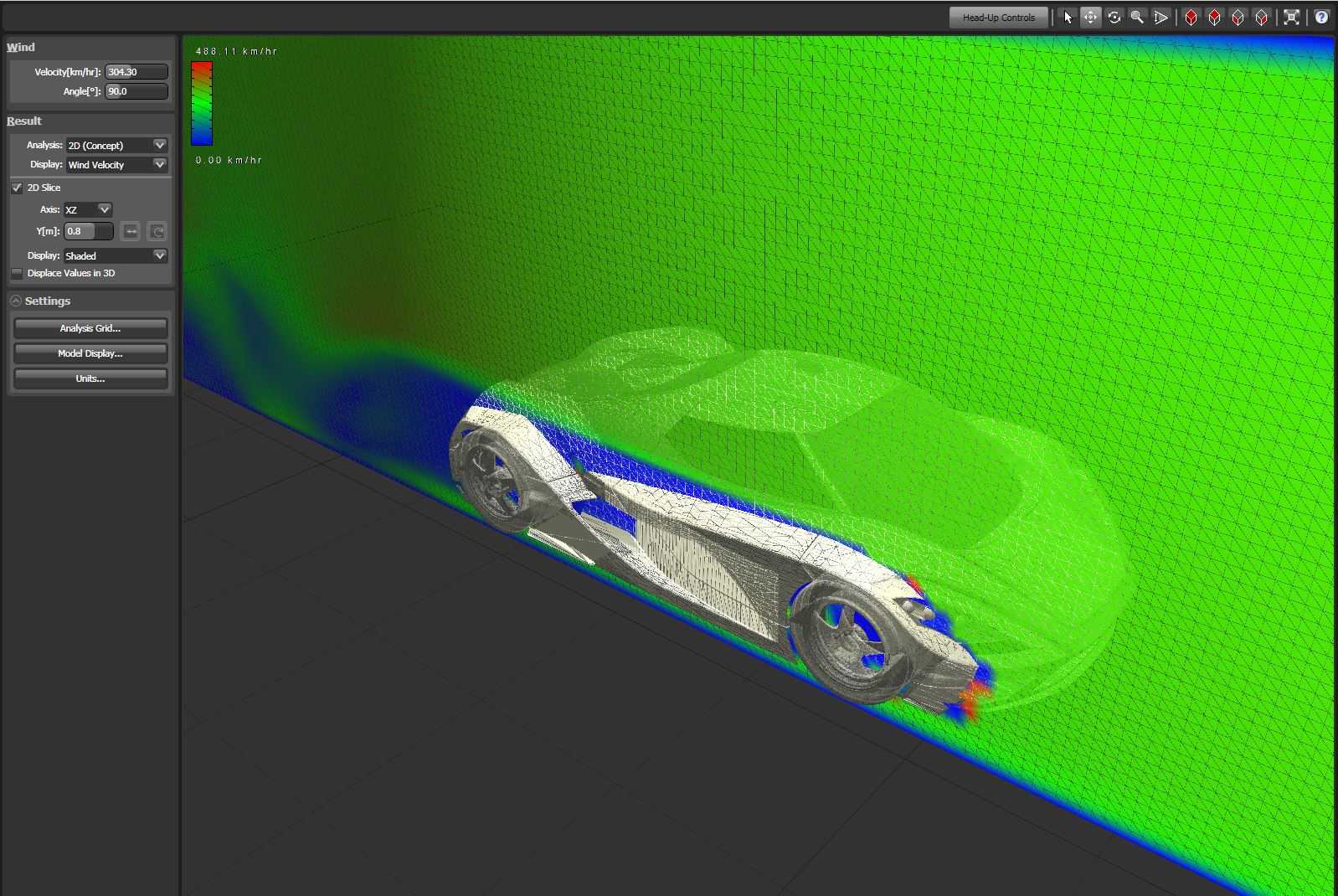

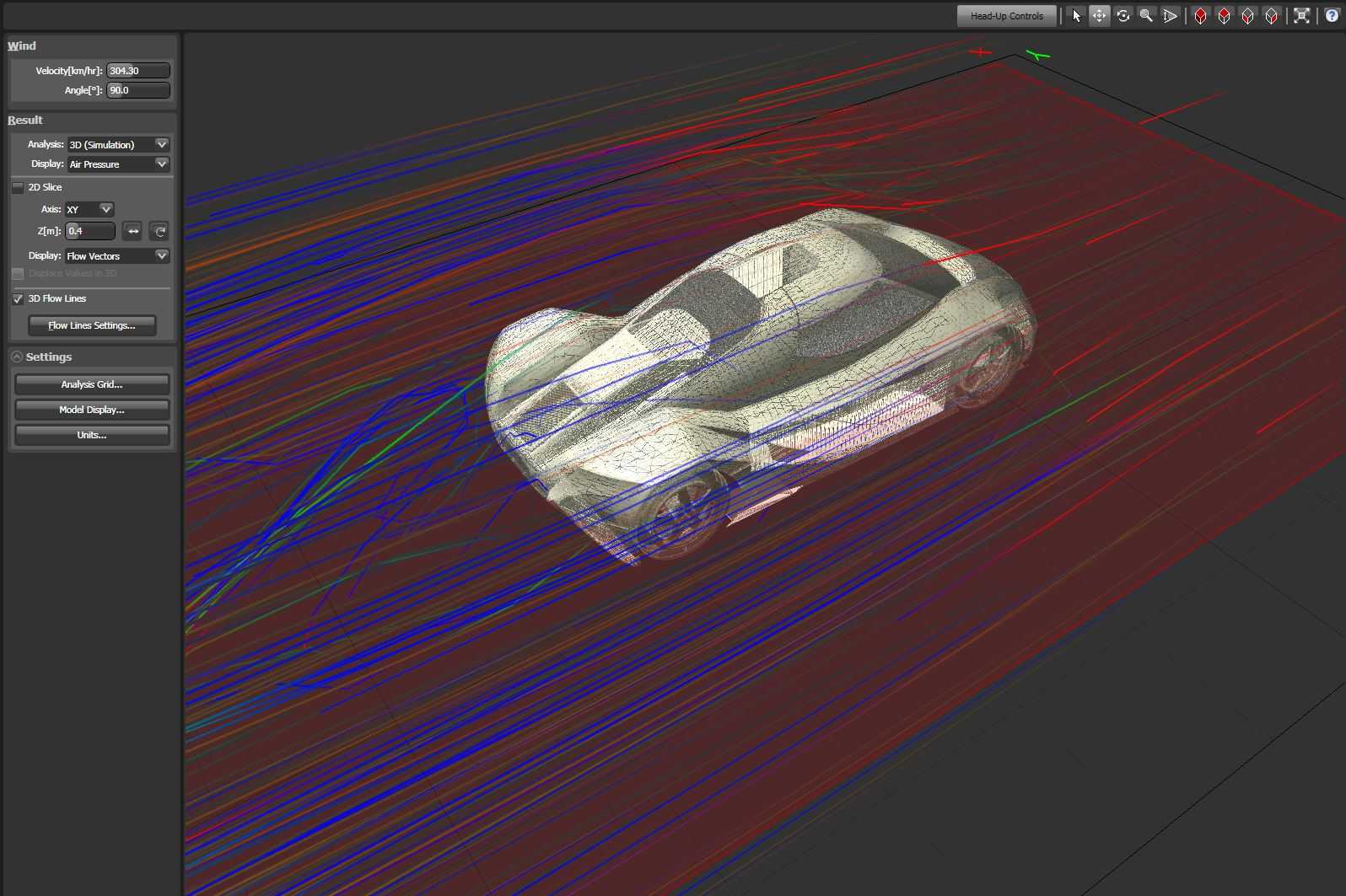

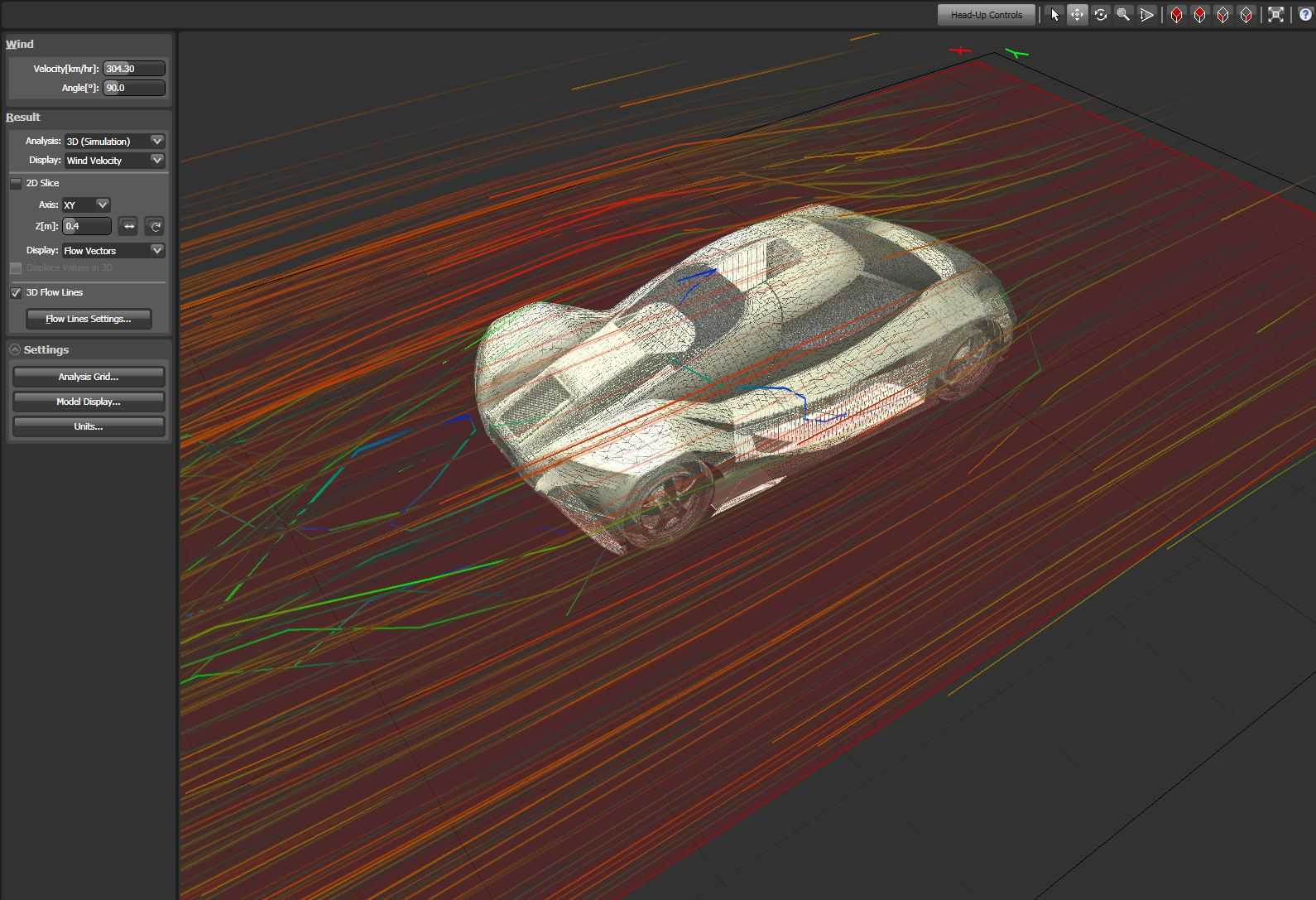

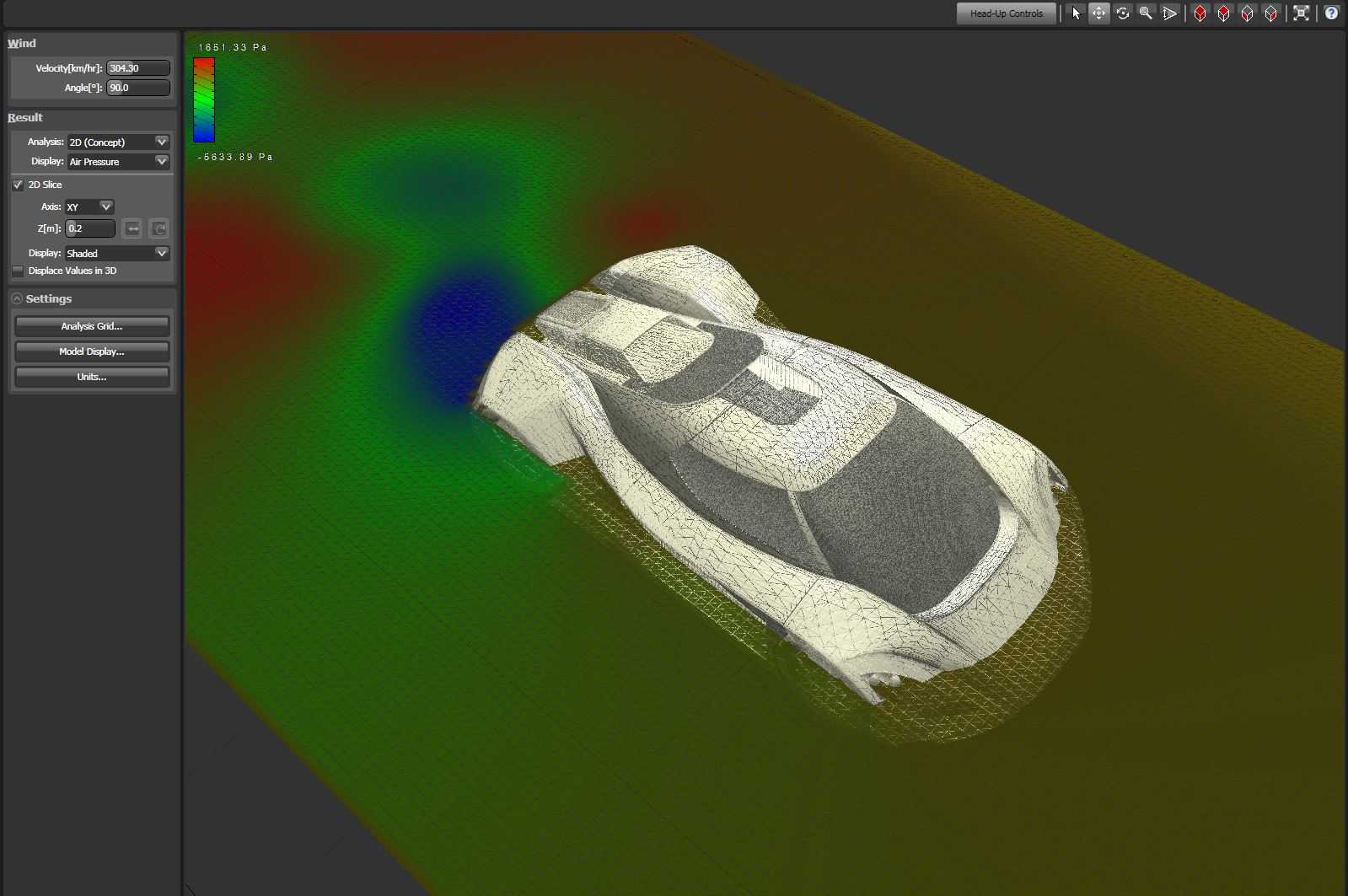

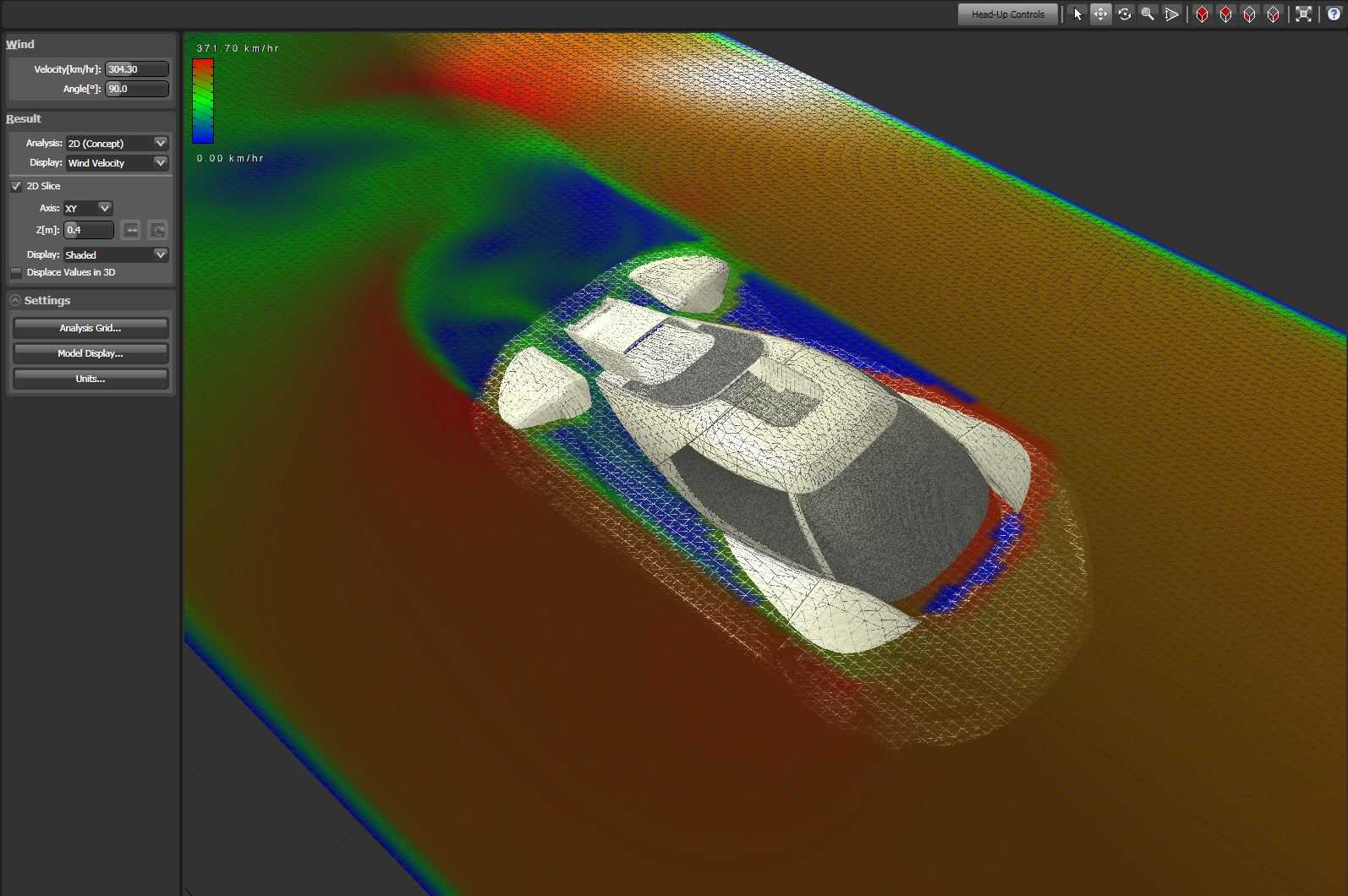

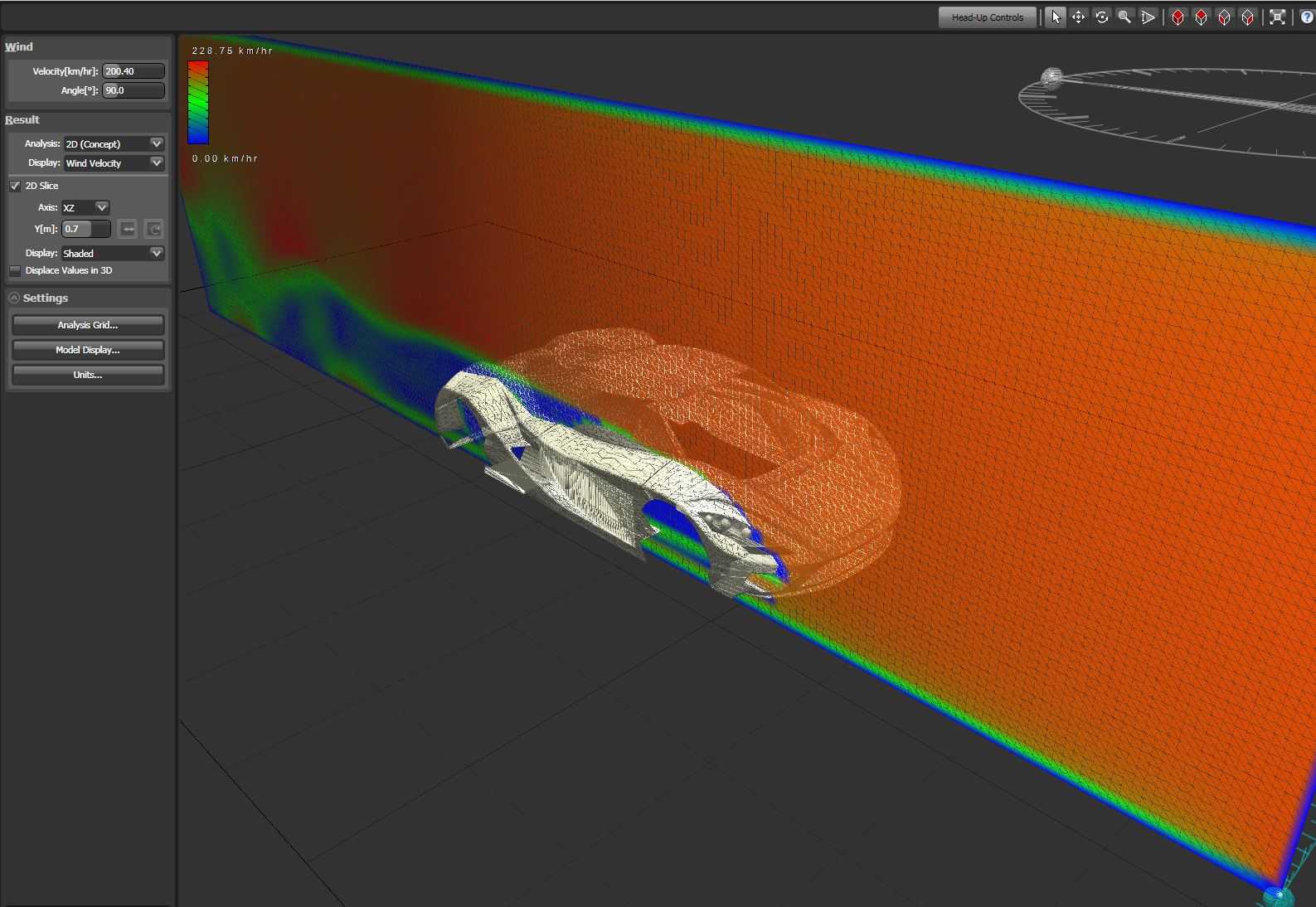

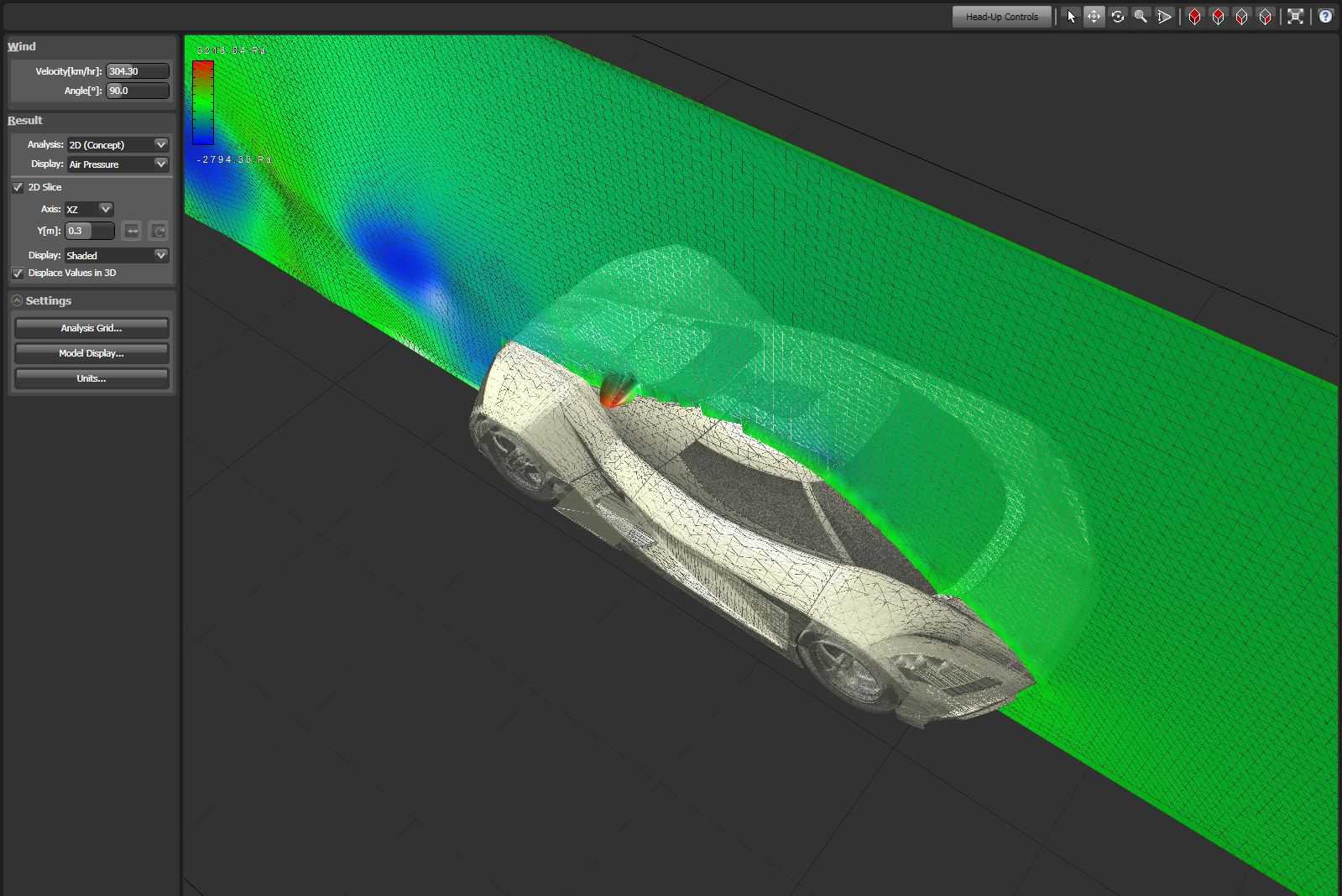

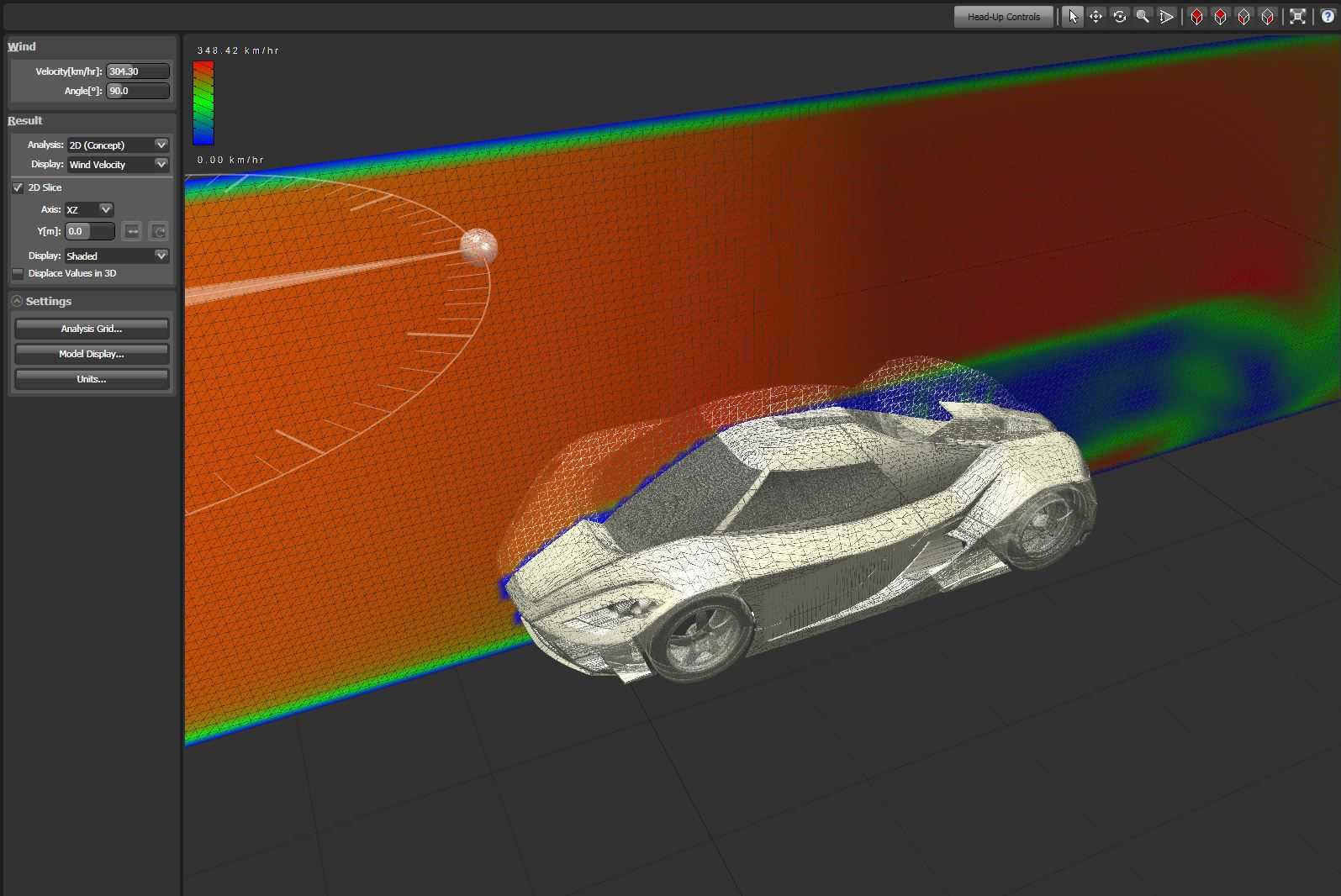

跑车外流场CFD仿真分析三维数模

　　该数模围绕跑车空气动力学性能验证场景搭建，核心服务于整车研发阶段的外流场特性校核工作，可直接导入流体仿真模块完成网格划分与边界条件设置，无需额外对车身曲面做破面修补、几何简化处理。建模阶段优先保留了车身外表面的所有关键气动特征，包括前脸进气道的导流曲面、轮拱处的扰流结构、侧裙的气流引导型面、车尾扩散器的阶梯造型以及尾翼的安装角度基准，所有曲面均做了G2连续处理，避免仿真阶段出现局部气流畸变的计算误差。从安装边界与尺寸约束来看，数模严格按照量产跑车的外廓尺寸比例构建，车长方向预留了前端1.5倍车长、后端3倍车长的流场计算域空间，车宽方向两侧各预留2倍车宽的计算区域，垂直方向预留2倍车高的空间，完全满足汽车外流场仿真的计算域尺寸规范，

　　无需使用者重新调整计算域边界。在功能特性层面，数模将车身表面做了分区面组划分，前脸进气格栅区域、车轮旋转区域、底盘平整化区域、车尾尾流区域分别设置为独立的面组，可直接对应仿真中的不同边界条件设置，比如车轮区域可直接赋予旋转壁面条件，进气格栅区域可设置为多孔介质边界，大幅减少仿真前处理的重复工作量。设计思路上，该数模没有拘泥于某一款具体量产车型的细节复刻，而是提炼了高性能跑车的共性气动特征，既可以用于基础的气动阻力系数计算，也可以通过调整尾翼角度、底盘扩散器曲率、侧裙高度等参数，完成不同气动套件的性能对比验证，适配高校汽车工程专业的教学演示、车企研发部门的前期方案论证、改装厂商的气动套件性能预估等多场景使用需求。

　　数模中还保留了车身表面的曲率变化基准，在做网格划分时可直接对车身近壁面做边界层网格加密，准确捕捉近壁面的气流附面层分离现象，避免因几何特征缺失导致的仿真结果偏差，轮拱区域的曲面特意做了封闭处理，防止仿真计算时出现流体域内部的非流通空腔，提升计算收敛性。
