25立方立式盐酸储存罐体结构设计

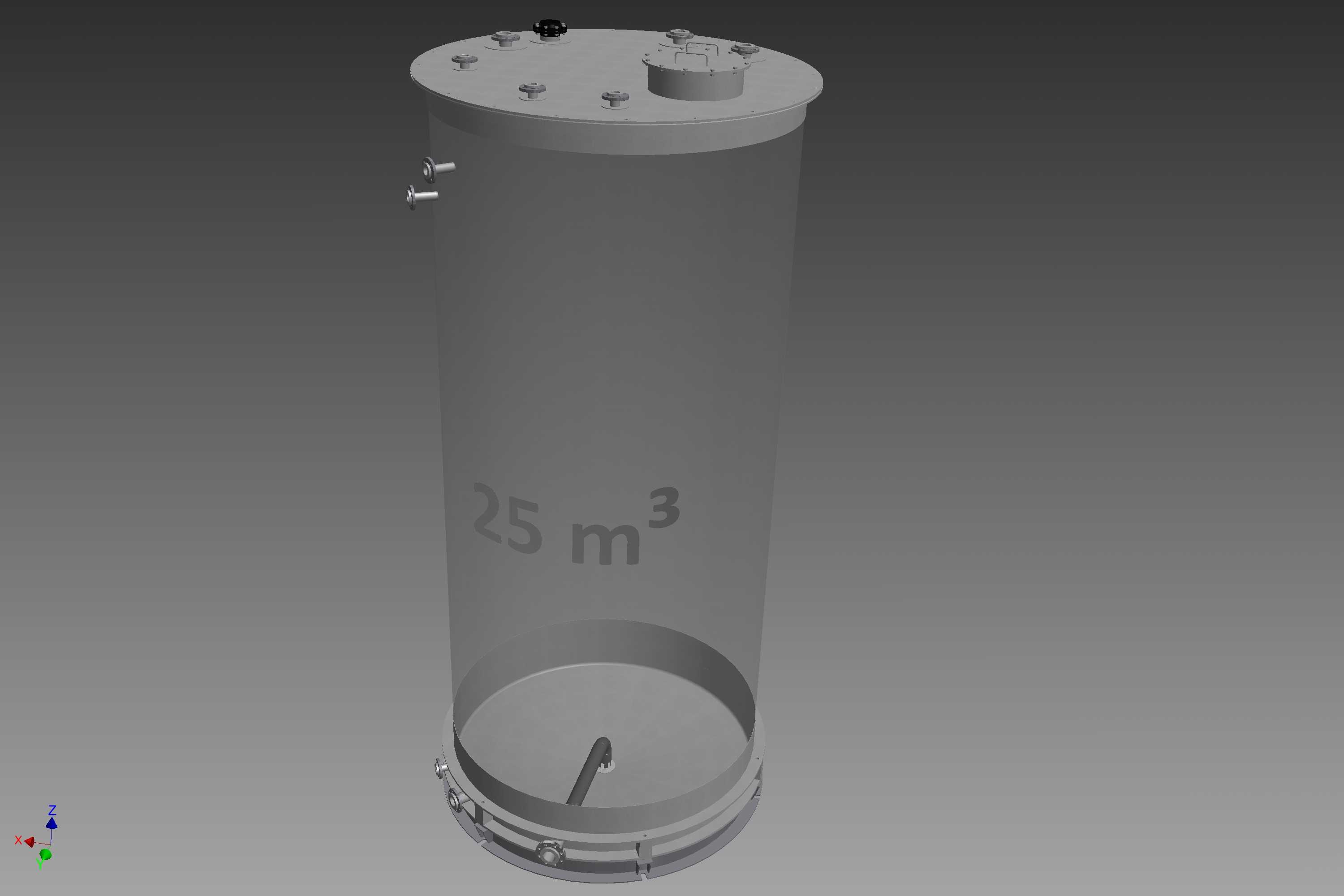

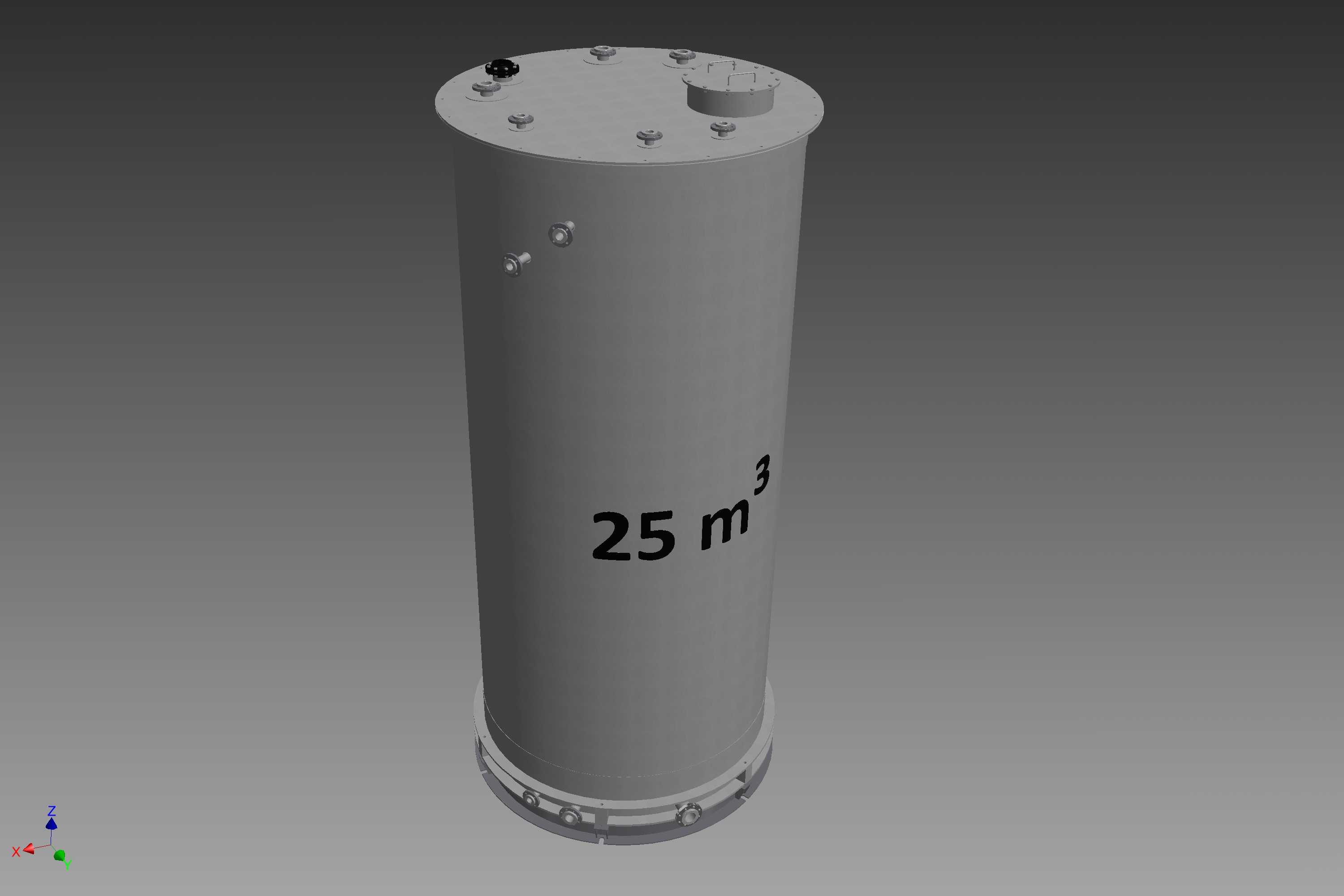

　　这款25立方盐酸储罐的三维结构，是针对化工生产、危化品仓储场景中浓盐酸介质的长期储存需求开发的，日常应用里多布置在化工车间原料区、废水处理站药剂储存区、表面处理酸洗工段旁，用来中转、存储浓度31%左右的工业盐酸，避免介质挥发泄漏对周边设备、人员造成腐蚀伤害。从结构设计逻辑来看，整体采用立式圆柱形筒体布局，相比卧式储罐能大幅减少占地面积，适合厂区用地紧张的项目场景，筒体底部做了斜底集液结构，倾斜角度控制在3度左右，既可以保证罐内残液能够完全排空，避免介质长期滞留罐底造成局部腐蚀加剧，也不会因为坡度过大浪费罐体有效容积。顶部设置了带密封结构的人孔与呼吸口，人孔采用快开式压紧结构，密封面衬耐酸橡胶垫，方便后期检修人员进入罐内做防腐层检测、

　　焊缝探伤作业，呼吸口则配套酸雾吸收装置接口，平衡罐内外压力的同时，避免挥发的氯化氢气体直接排入大气。筒体侧壁靠近底部的位置设置了出料接口，接口法兰采用衬塑材质，对接出料管路时可以避免接口处的介质渗漏腐蚀，顶部还预留了进料口、液位计接口、温度检测接口，能够直接对接现场的自动化进料、液位监控系统，不需要后期在罐体上额外开孔做改造。设计过程中充分考虑了安装边界条件，罐体总高度控制在8米以内，筒体直径2米，安装时只需要做一圈环形混凝土基础，基础上预埋地脚螺栓对接罐体底部的支座，不需要额外做复杂的支撑结构，罐体自身的重量加上满载介质的总重量，均匀分布在底部支座上，对基础的单位面积压强控制在0.12MPa以内，适配大多数厂区的常规地面承重要求。

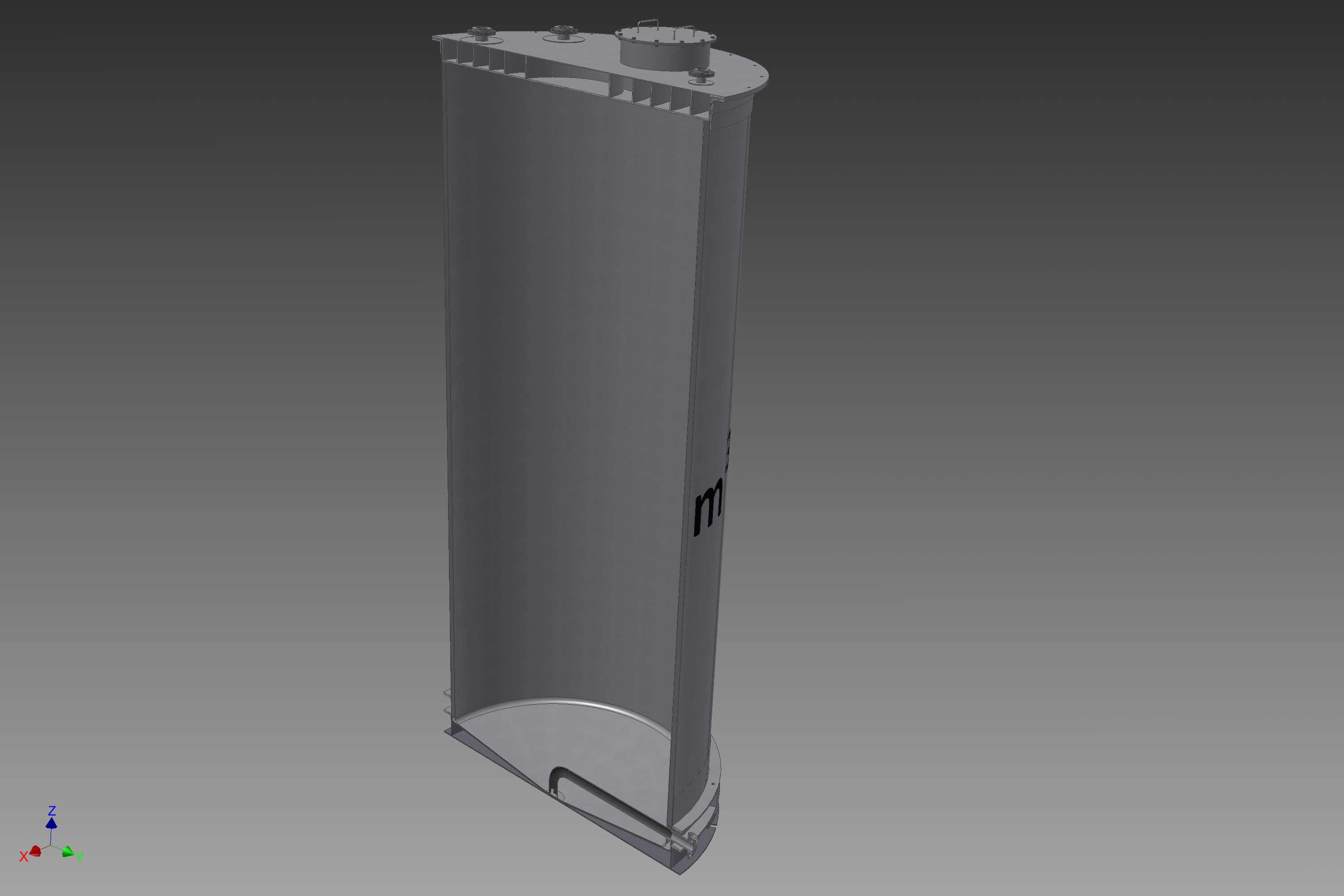

　　筒体的壁厚根据盐酸介质的腐蚀裕量做了预留，内壁整体做衬胶防腐处理，外壁涂刷耐酸防腐漆，焊缝位置全部做连续焊并做煤油渗透试验，避免出现针孔泄漏的问题，顶部的加强筋沿筒体周向均匀布置，提升筒体顶部的结构刚度，避免安装呼吸阀、人孔附件后出现局部变形。日常使用过程中，这款储罐不需要额外的内部支撑结构，介质进料时从顶部进料管伸入罐内距底部200mm的位置，减少进料时的介质飞溅与挥发，出料时依靠罐内液位差实现自流出料，也可以配套耐酸泵实现远距离输送，斜底结构还能让罐内沉积的少量杂质随残液一同排出，减少定期清罐的作业频次。
