HDMI接口插头精细三维建模作品

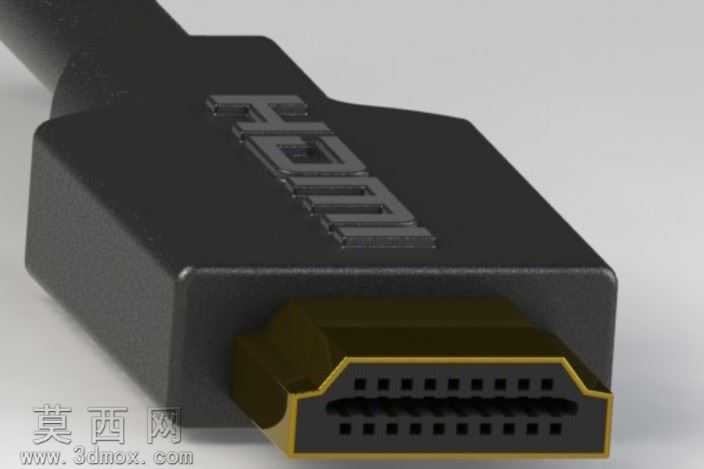

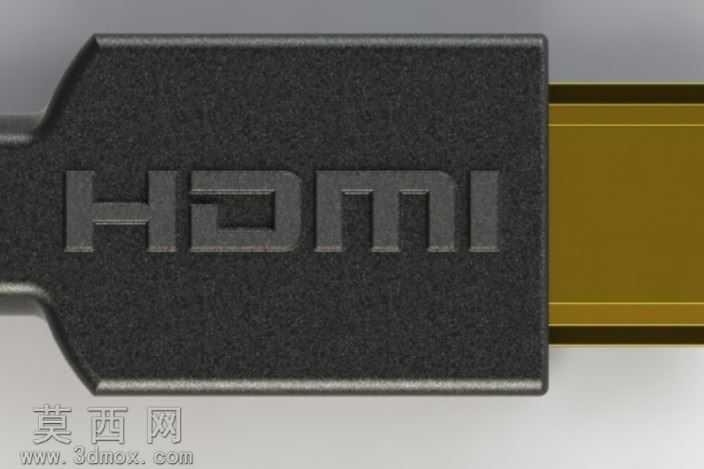

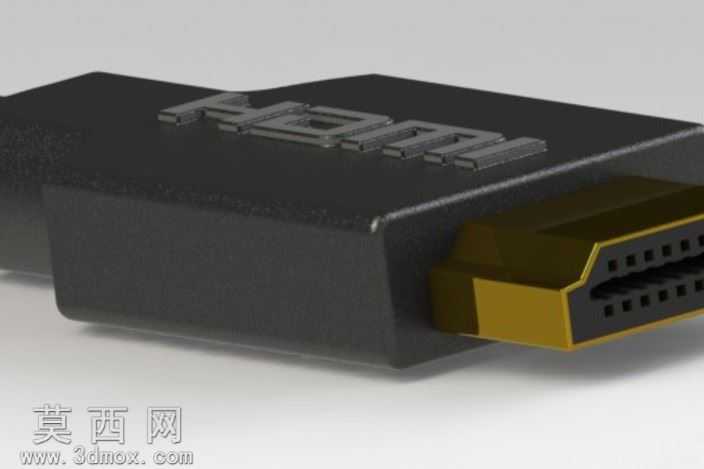

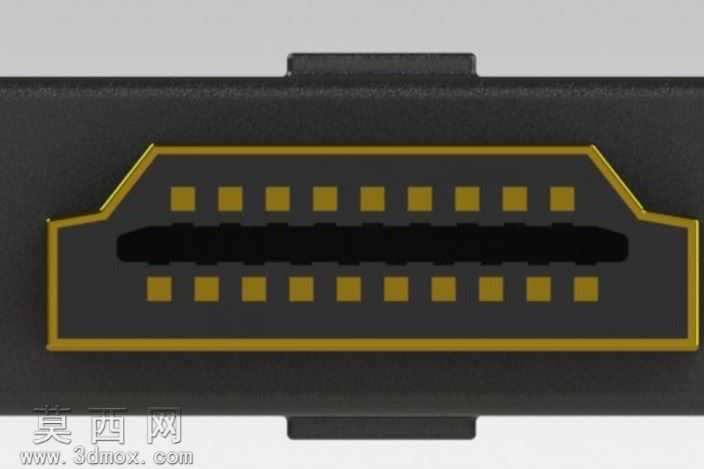

本模型为HDMI高清数据传输接口插头的高精度三维建模作品，建模过程中参考实物的真实尺寸比例，完整还原了标准HDMI公头的全部结构细节。建模阶段首先梳理接口的结构组成，将插头拆分为外屏蔽壳体、镀金接触端、内部胶芯、线缆衔接段四个核心部分，先通过草图绘制勾勒出插头外壳的梯形轮廓与侧边倒角特征，再通过拉伸、切除等基础建模命令生成外壳的基础实体，针对外壳表面的HDMI标识浮雕，采用包覆特征结合实体偏移的方式制作，保证标识的凹凸质感与实物一致，同时还原外壳表面的细微磨砂纹理特征。接触端部分严格按照标准HDMI接口的引脚排布规律，先绘制单排引脚的截面轮廓，通过阵列命令生成全部19个接触引脚的基础形态，再对引脚边缘做微小倒角处理，还原镀金接触端的金属光泽质感，接触端外围的金属包边采用薄壁拉伸命令制作，还原包边与胶芯的装配间隙。内部胶芯部分按照引脚的排布位置做出对应的定位卡槽，保证胶芯与引脚、外壳的装配关系完全符合实际生产的装配逻辑，线缆衔接段做出自然的线缆过渡弧度，还原插头与线缆连接位置的防弯折护套结构。材质渲染阶段，为外壳赋予哑光黑色硬质塑料材质，调整材质的粗糙度参数还原磨砂外壳的漫反射效果，接触端与金属包边赋予高反射的镀金金属材质，调整金属的反射强度与高光参数，还原镀金层的亮泽质感，防弯折护套部分赋予软质橡胶材质，适当调整材质的弹性质感表现，线缆部分赋予黑色PVC材质，做出轻微的线缆表面纹理。设计初衷是为了补充现有模型库中HDMI接头细节精度不足的问题，建模过程中反复核对实物的尺寸公差，保证各部件的比例协调，所有特征均采用参数化建模方式搭建，可根据不同的接口规格快速调整尺寸参数，适配不同版本HDMI接口的建模需求，模型可用于电子配件结构展示、数码产品场景搭建、接口类产品教学演示等多种场景，完整还原了实物的外观特征与结构逻辑，细节表现到位，装配关系清晰。
