多布拉迪拉卡兰德拉伸展机构三维结构

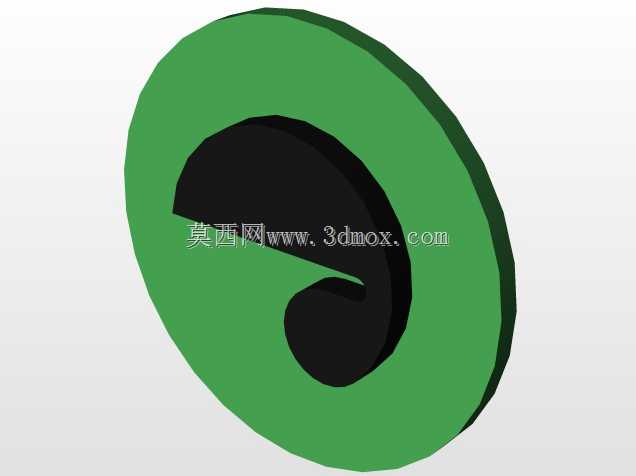

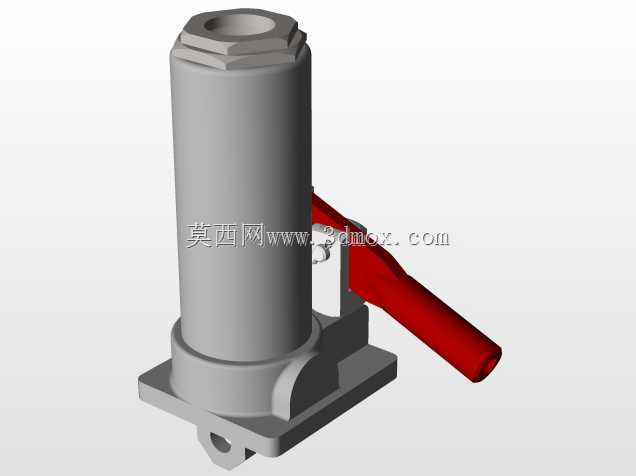

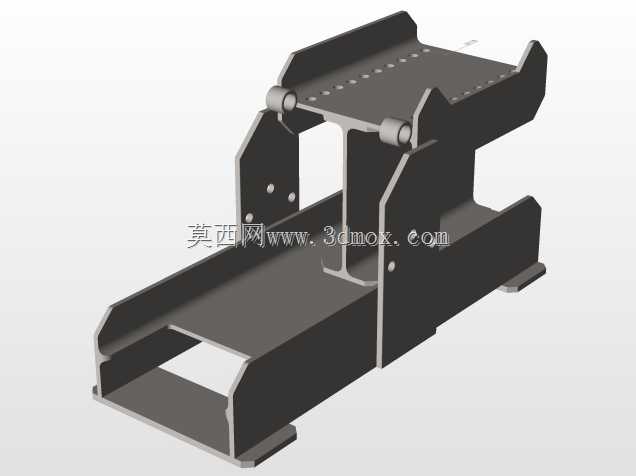

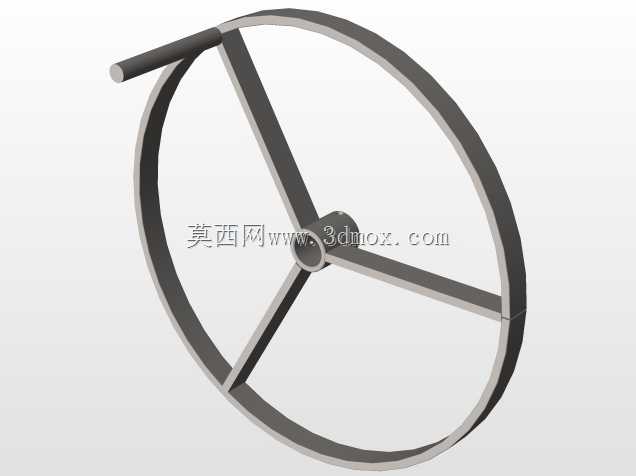

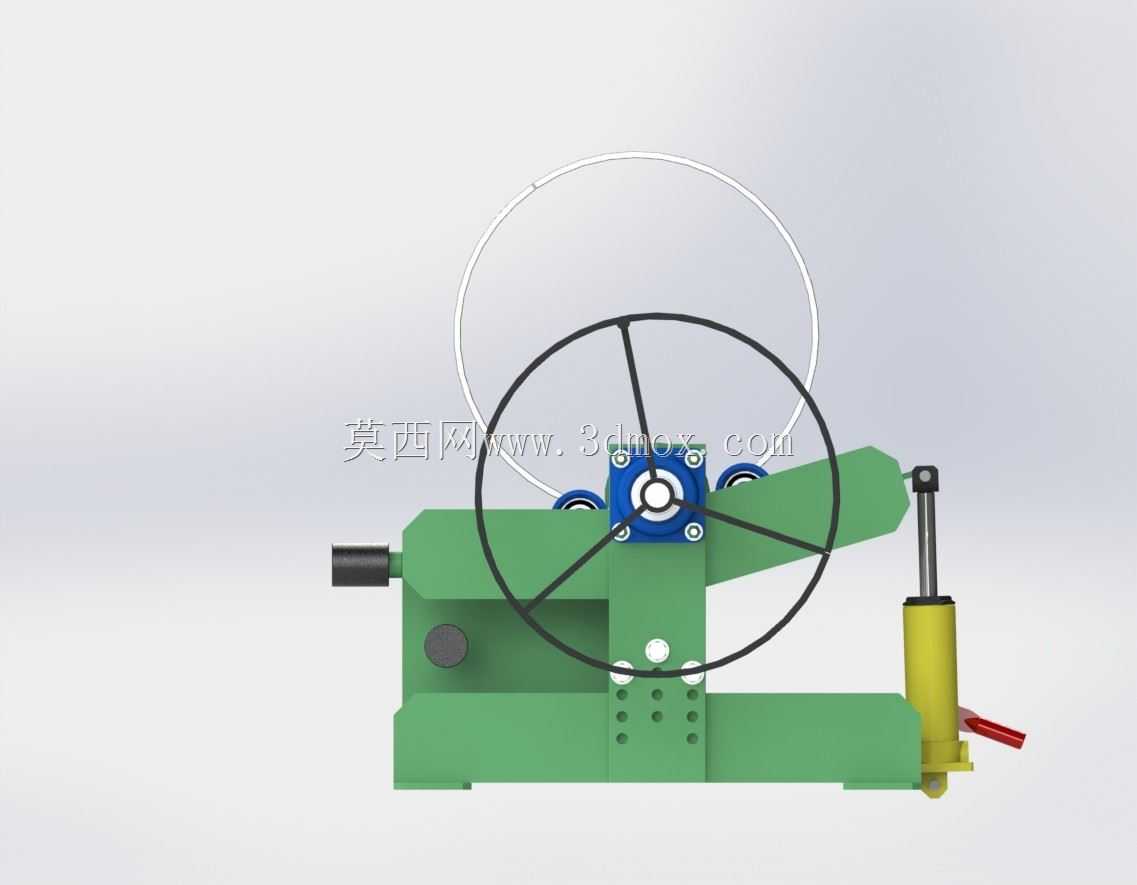

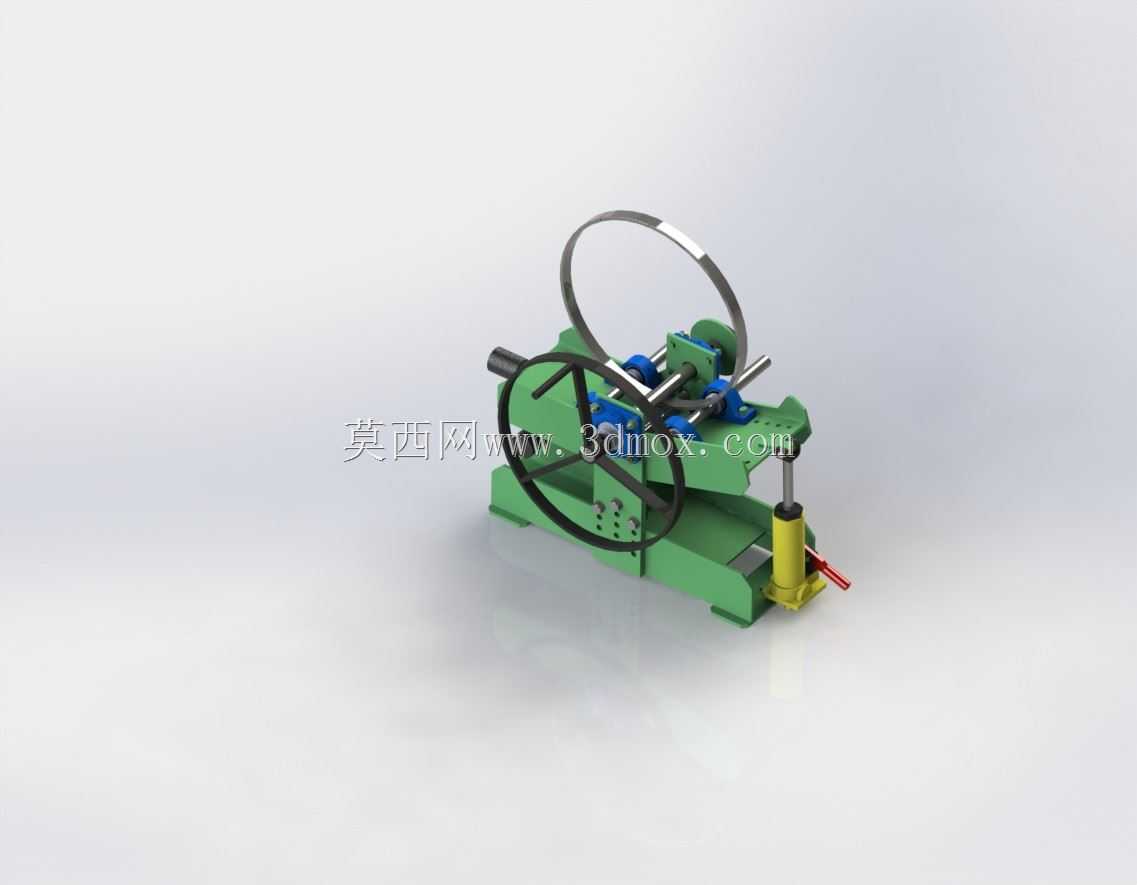

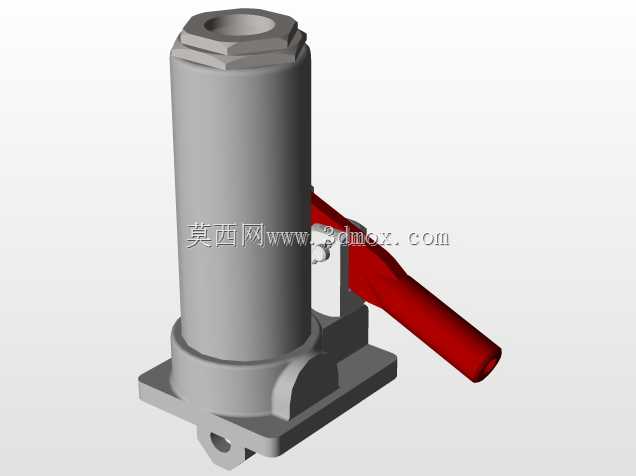

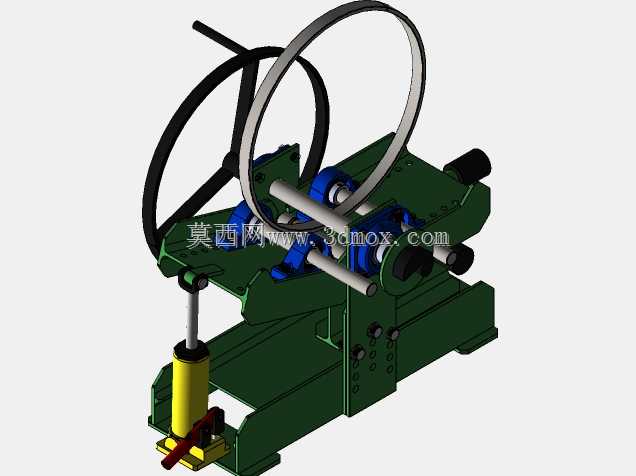

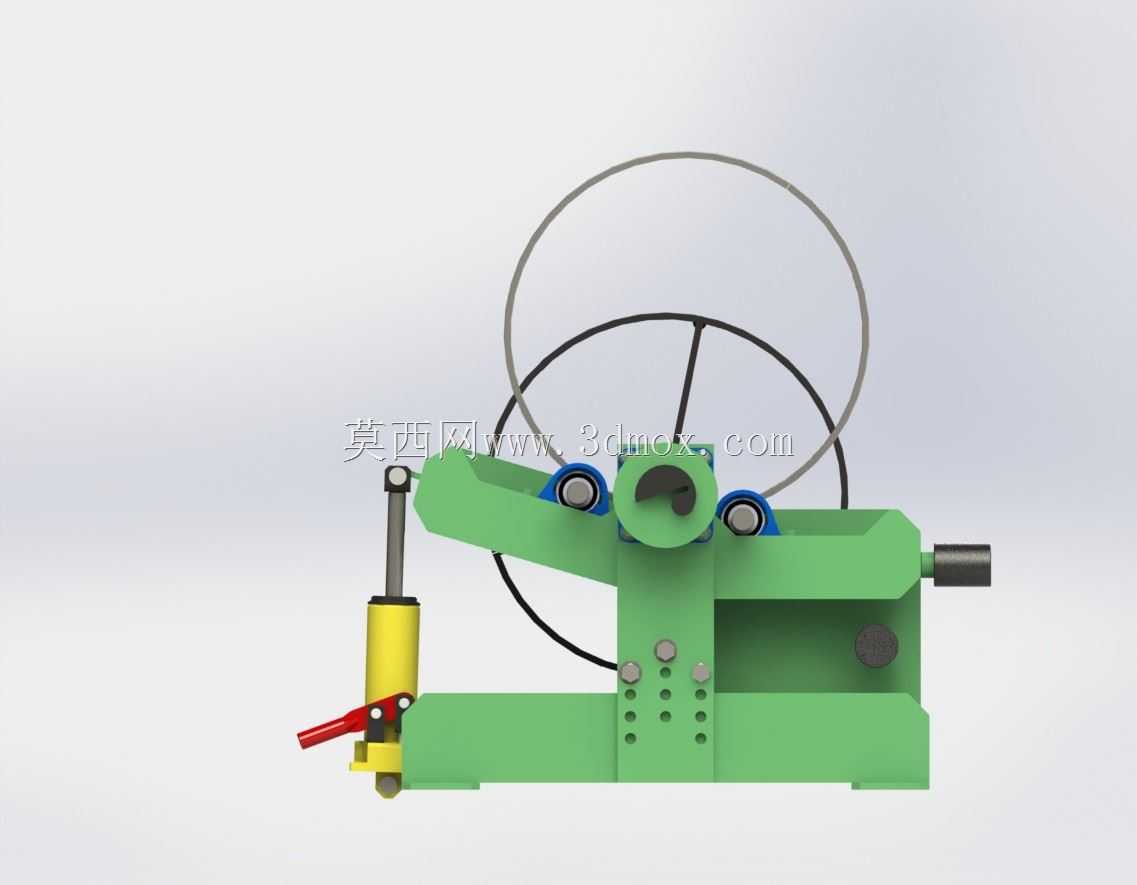

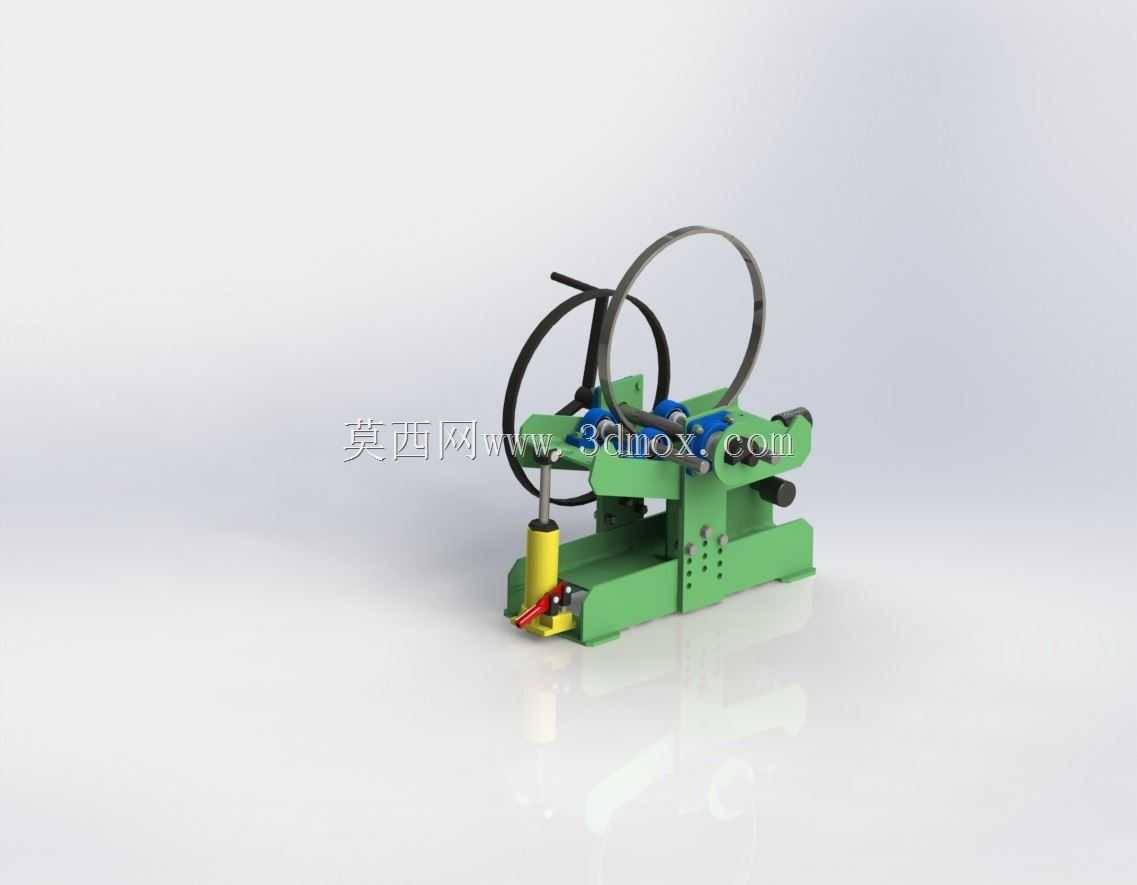

　　该结构主要面向环形薄壁金属件的成型后校形、预拉伸装配工序，常见于五金制品、小型环形零部件生产的工位环节，可适配不同直径规格的环形工件装夹作业，替代传统手工敲击校形的低效作业模式。从结构布局来看，设备采用卧式承载基座作为安装基准，基座预留了多组螺栓安装孔位，可直接固定在标准钳工工作台或者生产线旁的专用工位架上，整体安装边界控制在小型工装范畴，无需额外浇筑地基，适配多工位流转的柔性生产需求。核心执行端采用手轮驱动的机械传动结构，配合蓝色轴承座支撑的传动辊轴实现动力传递，手轮端的大直径设计降低了手动操作的输入扭矩，操作人员无需额外辅助工具即可完成装夹调节动作。基座侧方配置的黄色液压支撑缸，可在工件装夹到位后提供稳定的轴向支撑力，

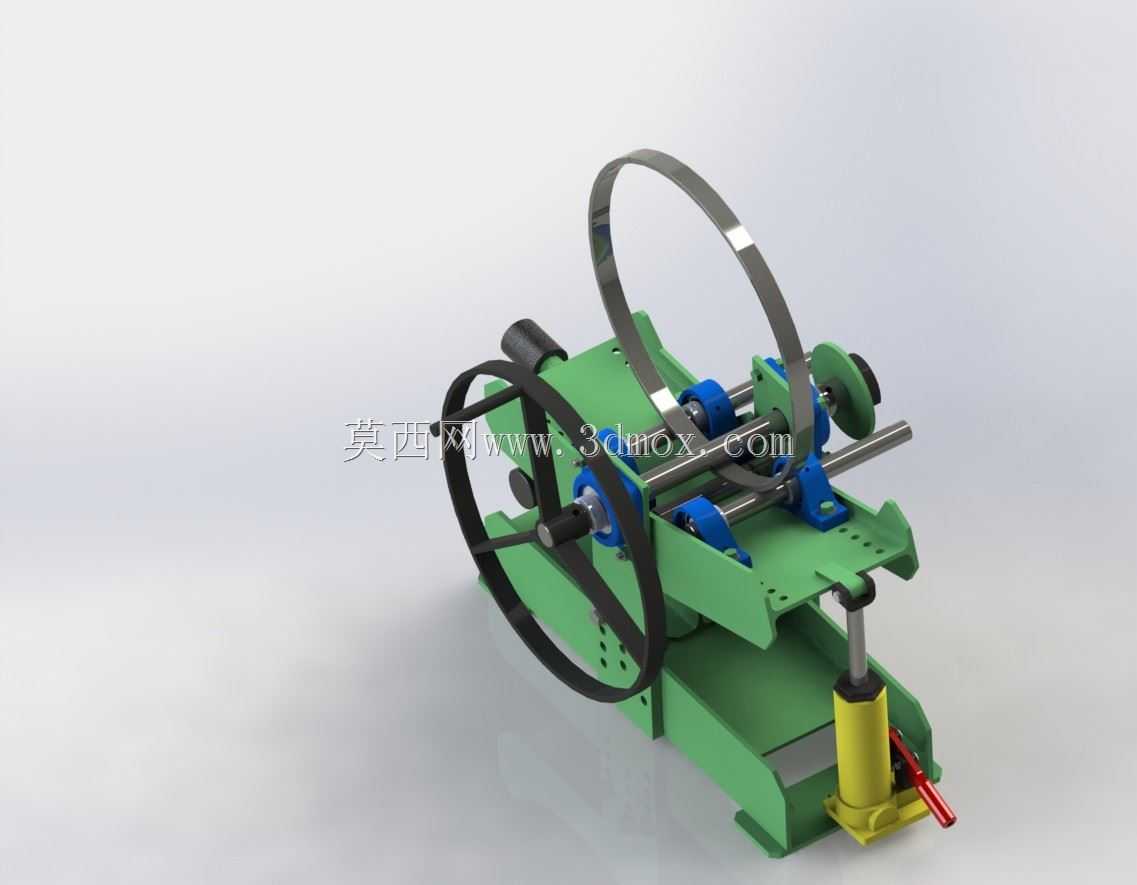

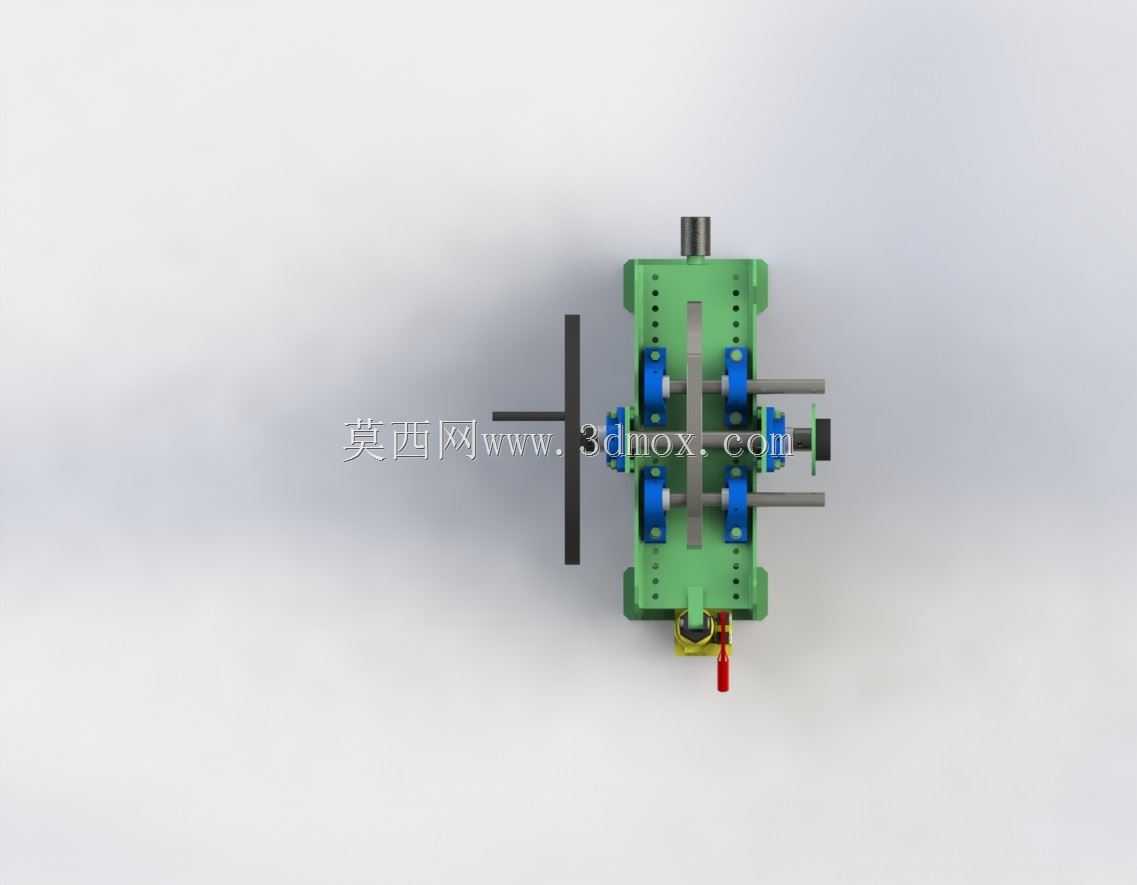

　　避免拉伸作业过程中基座出现形变偏移，保障环形工件的受力均匀性。环形工件的定位采用双侧仿形辊轮结构，其中大直径黑色轮体作为从动支撑轮，与工件外圆弧面完全贴合，银色环形限位结构可根据工件宽度进行轴向位置调节，适配不同幅宽的环形件装夹需求，避免作业过程中工件出现轴向窜动。设计过程中优先考虑了操作的便捷性，所有调节手柄均布置在操作人员可触及的基座侧方位置，无需探身到设备作业区域即可完成锁紧、调节动作，降低作业过程中的安全隐患。各传动辊轴的轴承座均采用可调式安装结构，可通过基座上的长圆孔调节辊轴间距，适配一定尺寸范围内的不同直径环形工件，无需更换整套工装即可完成多规格产品的换型作业，大幅降低中小批量生产环节的工装投入成本。

　　液压支撑缸的行程设置匹配常规环形工件的校形行程需求，支撑端的压头采用可拆卸结构，可根据工件端面形状更换适配压头，避免装夹过程中对工件表面造成压痕损伤。整体结构的受力路径经过优化，手轮输入的扭矩通过齿轮副传递到主动辊轴，带动工件低速转动过程中，配合支撑结构的渐进式施压，让环形工件的整圈圆周面均匀受力，消除工件焊接、冲压成型后产生的内应力，保证工件的圆度公差符合后续装配要求。基座采用整体式焊接钢结构，焊后经过去应力处理，长期承受交变载荷也不会出现结构变形，各运动副位置均预留了润滑注油孔，日常维护仅需定期加注润滑脂即可保障传动顺畅，无需复杂的拆解保养作业。
