手动折弯作业工装夹具结构设计

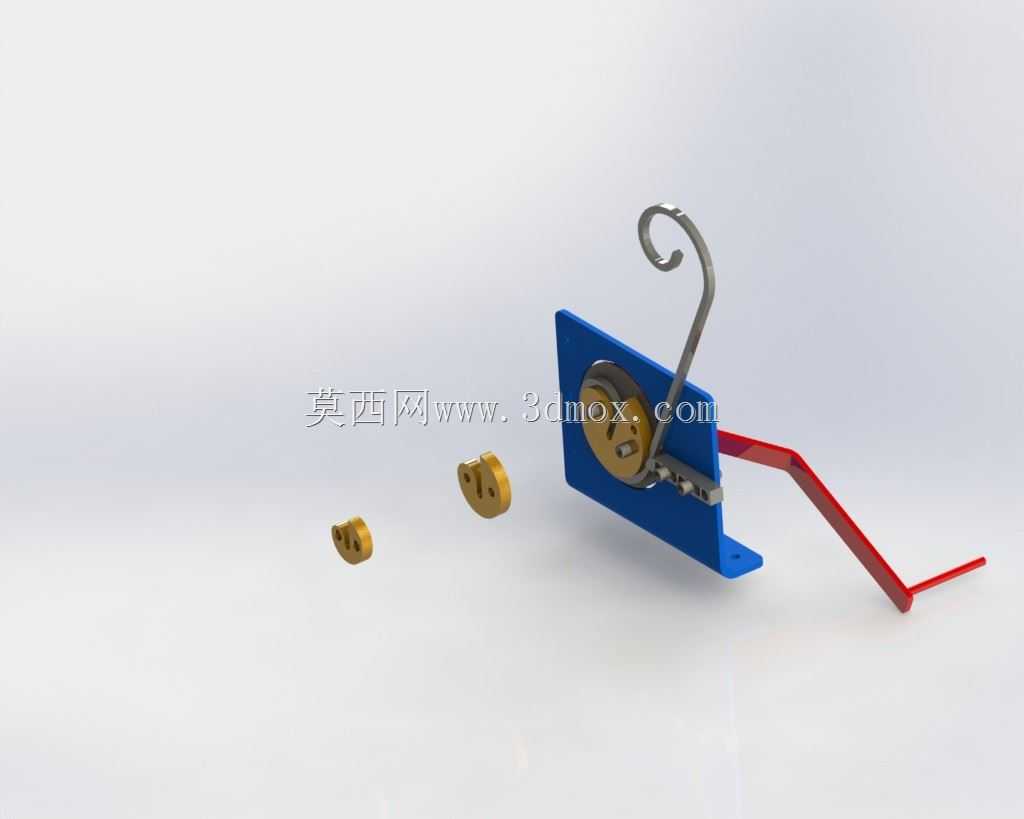

　　这款手动折弯工装主要面向小型五金加工、钣金维修、线材预成型等作业场景，在小批量定制加工、现场维修配做、教学实训等场景下，能替代大型折弯设备完成小尺寸工件的弯折作业，无需外接动力源，单人即可操作，适配多规格工件的弯制需求。从结构设计来看，工装采用立式安装基座作为承载主体，蓝色安装板预留了标准安装孔位，可直接固定在工作台面或者专用支架上，安装时需保证操作手柄的活动范围内无障碍物，基座的安装边界需预留至少150mm的操作空间，避免手柄转动时与周边工装、物料发生干涉。核心成型组件配置了四组不同规格的成型凹模，分别对应50mm、75mm、105mm、135mm的弯制基准尺寸，可覆盖常见小型五金件、金属线材、薄钣金条料的折弯半径需求，

　　凹模采用快装式定位结构，更换时无需拆卸整体基座，松开锁紧件即可快速替换对应规格的凹模，适配不同工件的成型要求。操作端采用加长杠杆式手柄设计，红色弯折臂通过铰接结构与基座连接，力臂长度经过力学测算，手动施加作用力时可通过杠杆放大扭矩，降低操作人员的施力强度，弯折臂的行程经过限位设计，可保证折弯角度的一致性，避免过弯造成工件报废。定位组件设置了可调式挡料结构，可根据工件的弯制位置快速调整定位尺寸，无需反复测量划线，提升小批量加工时的作业效率。挂钩式的辅助结构可用于工装闲置时悬挂收纳，也可在作业时临时挂置待加工工件或者常用工具，减少作业过程中的取料动线。在实际使用中，这款工装可完成圆钢、扁铁、薄铜排等型材的直角、钝角弯折作业，

　　弯制过程中凹模与工件的接触面做了圆弧过渡处理，可避免工件表面出现压痕、拉伤等缺陷，保证成型后的工件外观质量。设计时充分考虑了手动作业的操作习惯，手柄的握持位置、操作方向都符合人体工程学要求，长时间作业也不易产生疲劳，整体结构没有复杂的传动组件，日常维护仅需定期在铰接点位加注润滑脂即可，故障率极低，适合加工点位分散、无法布置大型设备的作业场景使用。
