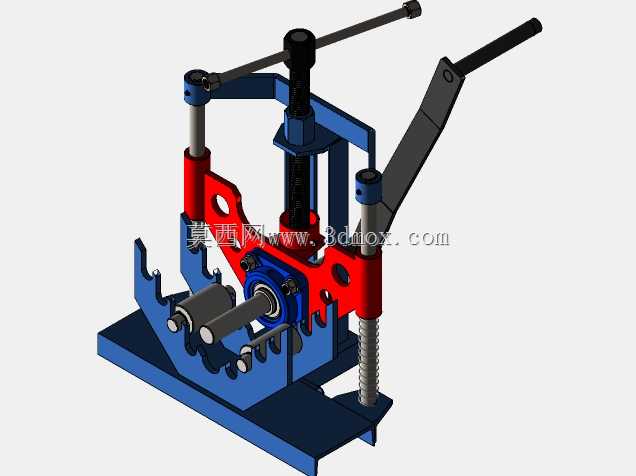

手动式型材弯卷滚压加工设备结构

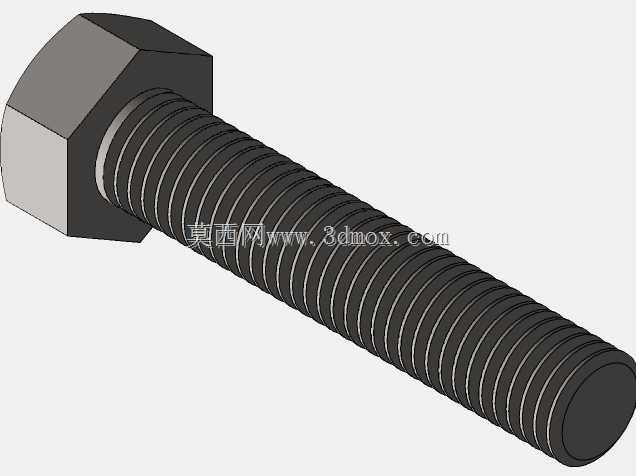

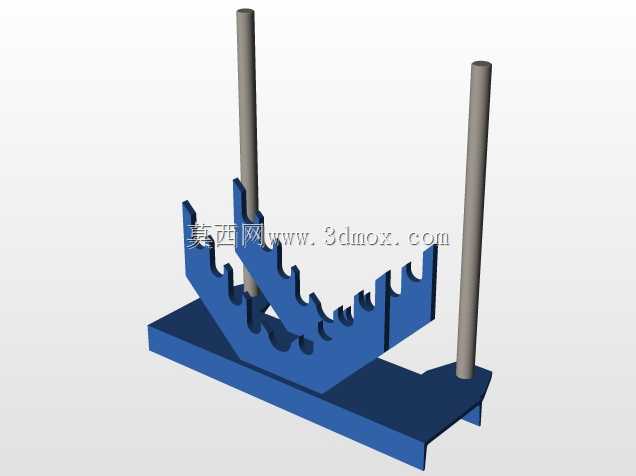

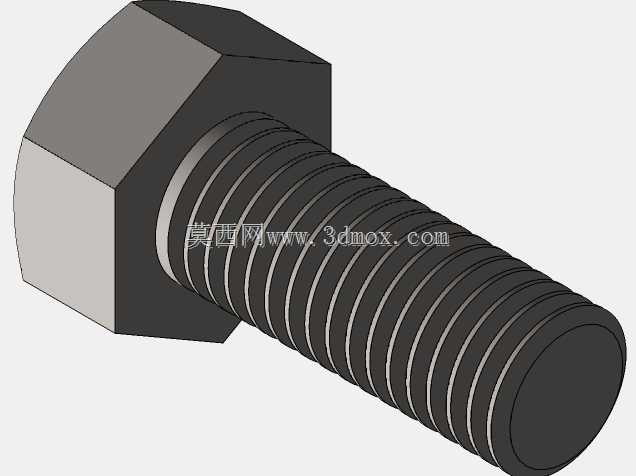

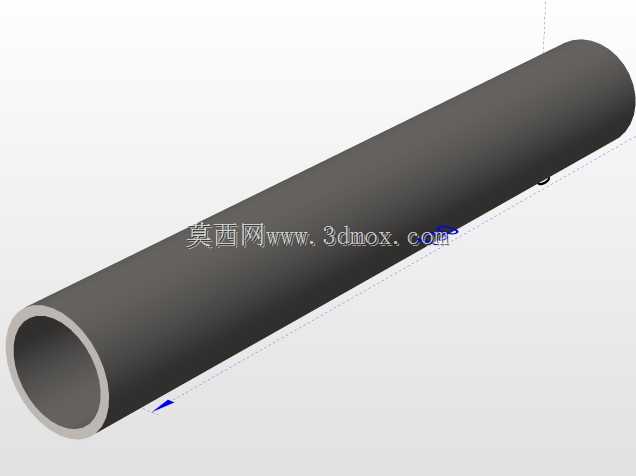

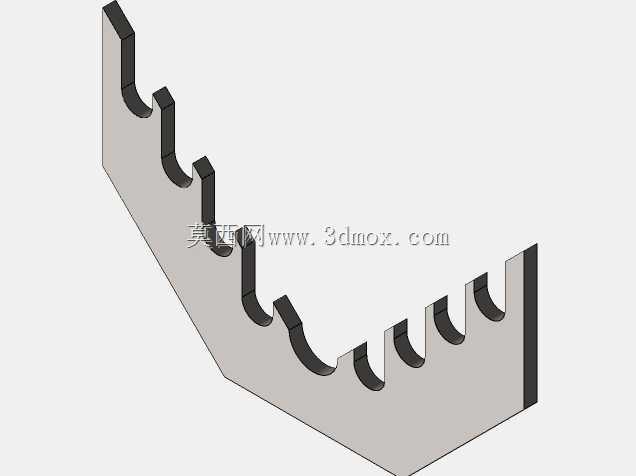

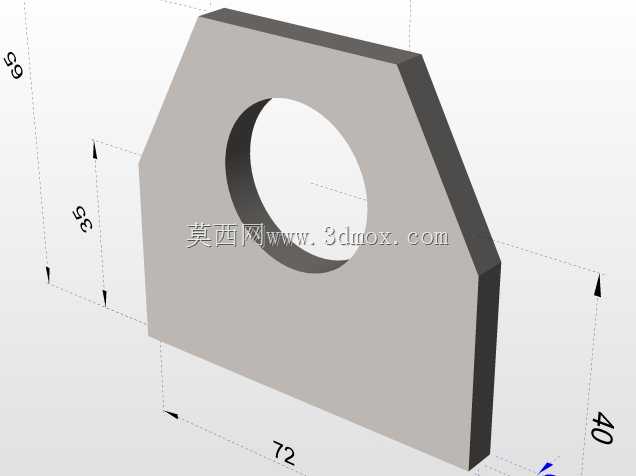

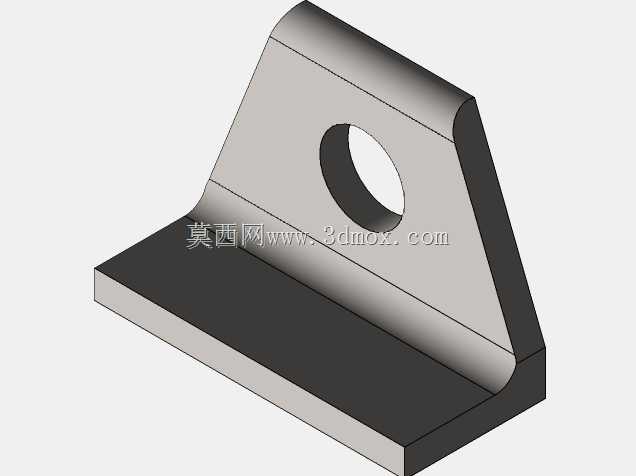

　　这款手动弯卷设备主要面向小型五金加工、现场管线布设、维修维保类作业场景，在无外接动力的作业环境下可独立完成圆管、小型方钢、扁钢类型材的圆弧弯曲、卷圆作业，无需额外配置液压站、电源接线，单人即可完成操作，适配工地现场、小型维修车间、户外管线施工等缺乏动力配套的作业场景。设备整体采用框架式焊接结构作为承载主体，底部设置平整安装底板，可通过螺栓固定在工作台面或者临时焊接的型钢支架上，安装边界仅需预留400mm见方的操作空间，操作侧预留不小于300mm的手柄摆动空间即可满足全行程操作需求，整体高度控制在350mm左右，作业时操作人员站立即可完成进给、压合、进给的全流程操作，无需额外配置登高或者垫高工装。核心成型结构采用三辊式滚压布局，

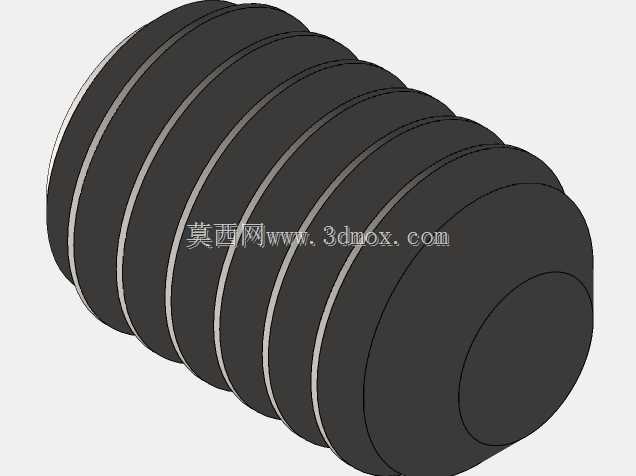

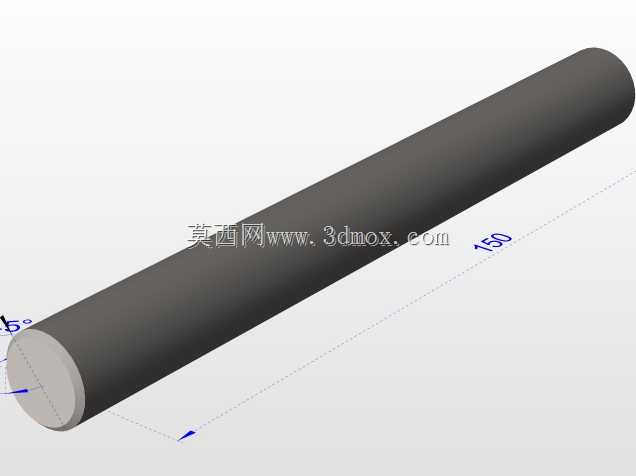

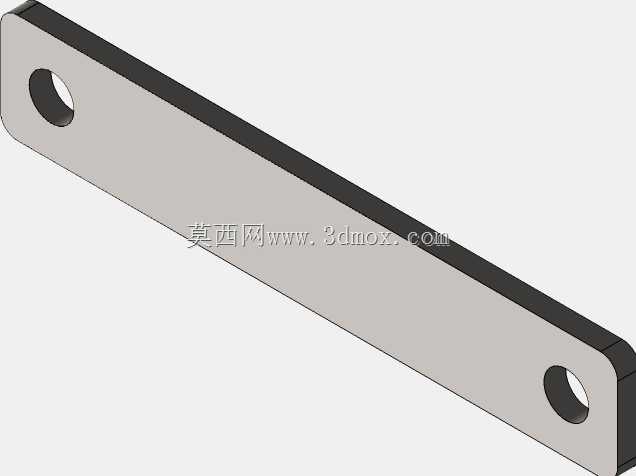

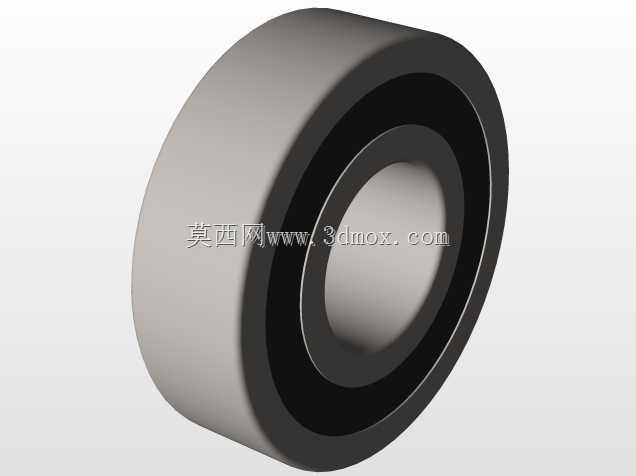

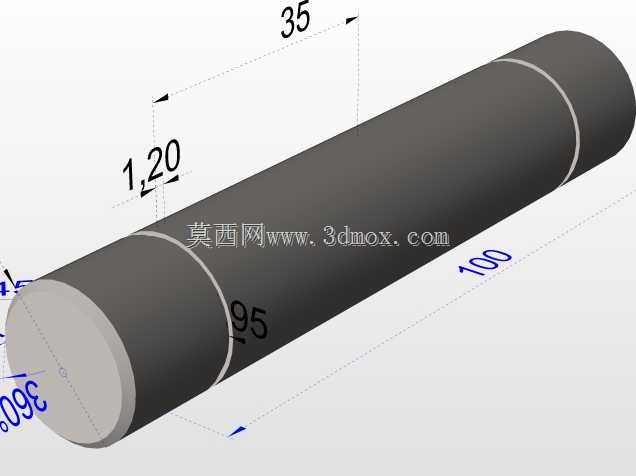

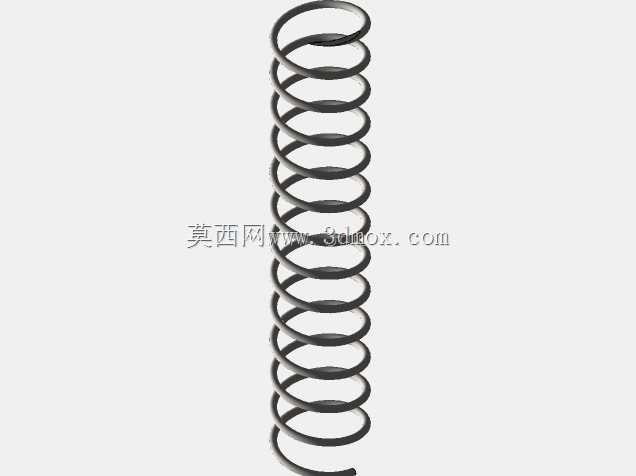

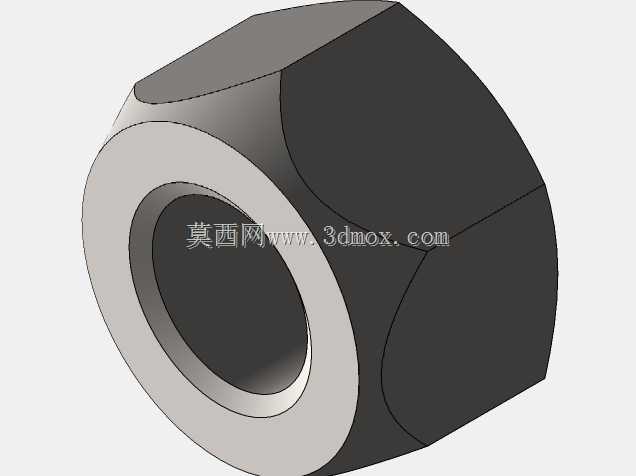

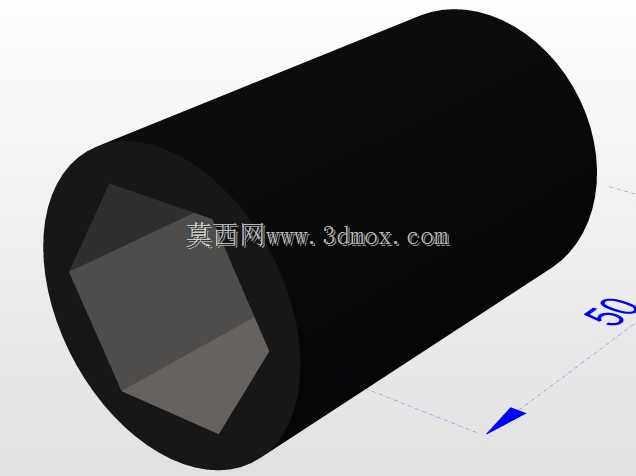

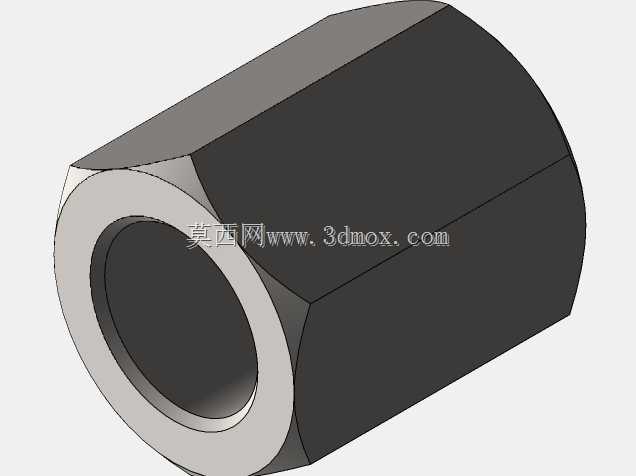

　　下方两个托辊为从动支撑结构，辊型开设适配不同直径圆管的圆弧槽，同时可兼容扁钢类型材的平面滚弯，上方压辊通过梯形丝杠结构实现竖直方向的进给压下，丝杠顶端设置横向加力杆，可通过杠杆力放大压下扭矩，保证对壁厚不超过3mm的普通碳钢管材施加足够的弯曲成型力，避免型材弯曲过程中出现截面瘪陷、褶皱等成型缺陷。操作侧设置的长手柄连接主动辊传动结构，通过棘爪式单向传动结构驱动主动辊转动，带动型材沿辊缝持续进给，每次扳动手柄即可实现定长进给，操作人员可根据目标弯曲半径调整上压辊的压下量，通过多次往复进给逐步将型材弯曲至目标弧度，无需一次性压下到位，可有效降低型材弯曲过程中的内应力集中，减少成型后的回弹量。结构设计上充分考虑手动作业的受力特性，

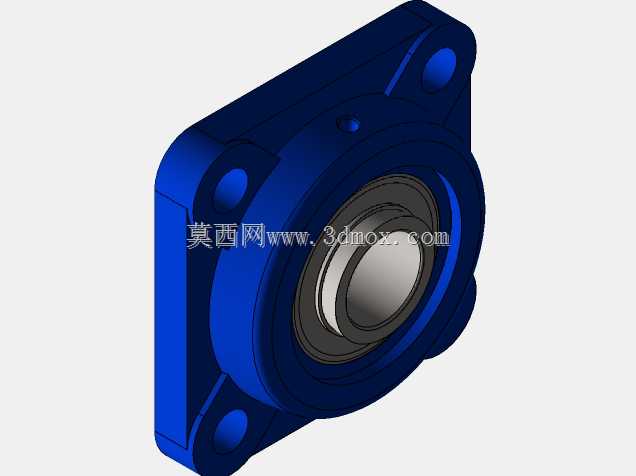

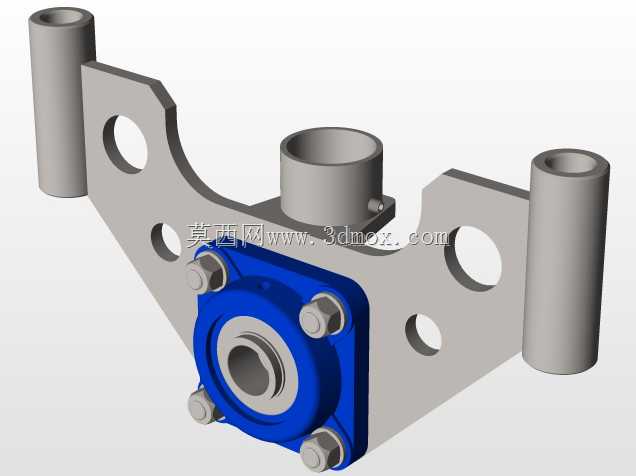

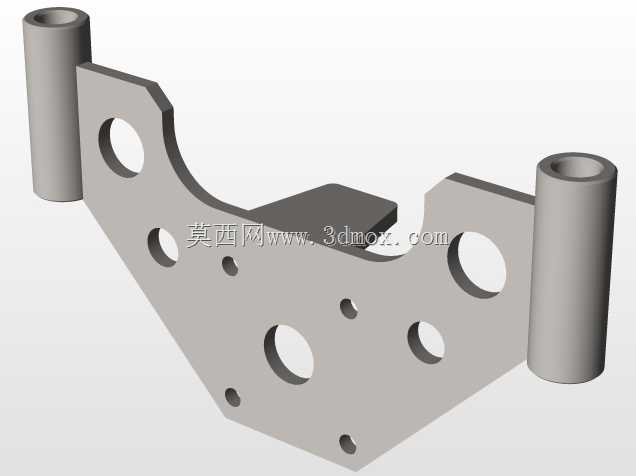

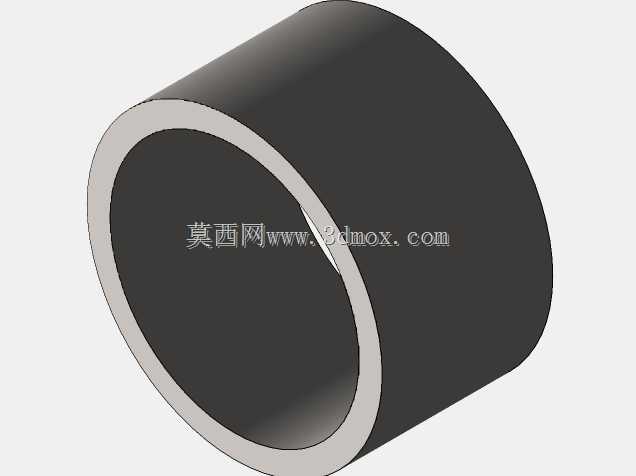

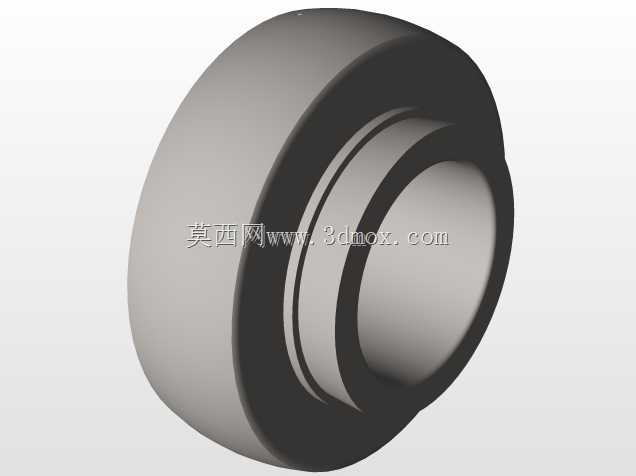

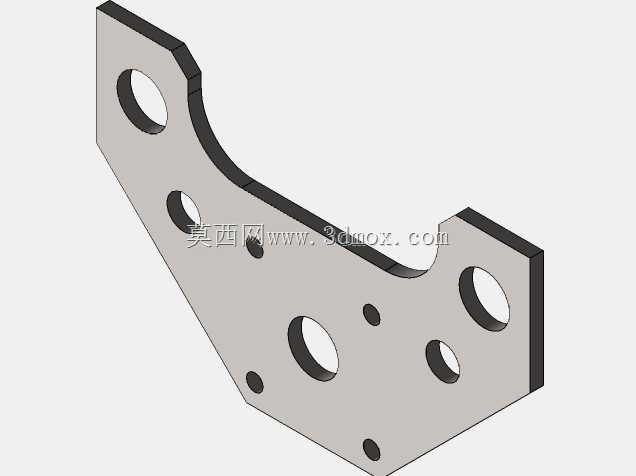

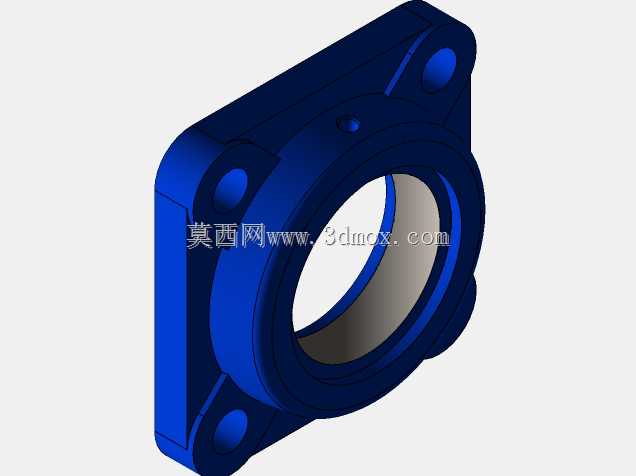

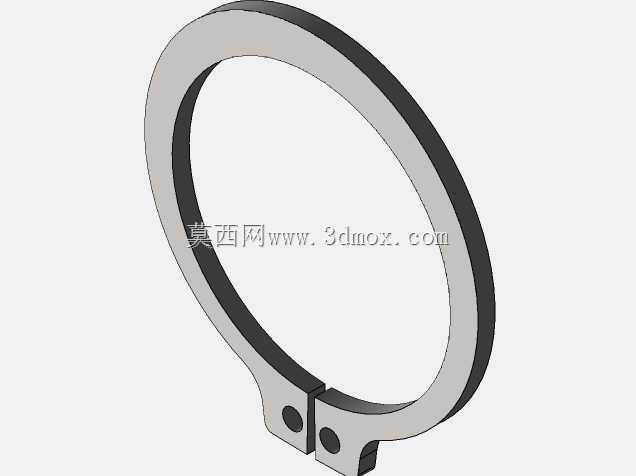

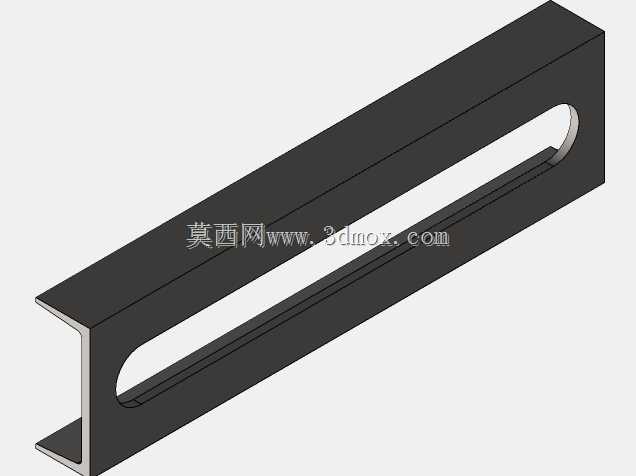

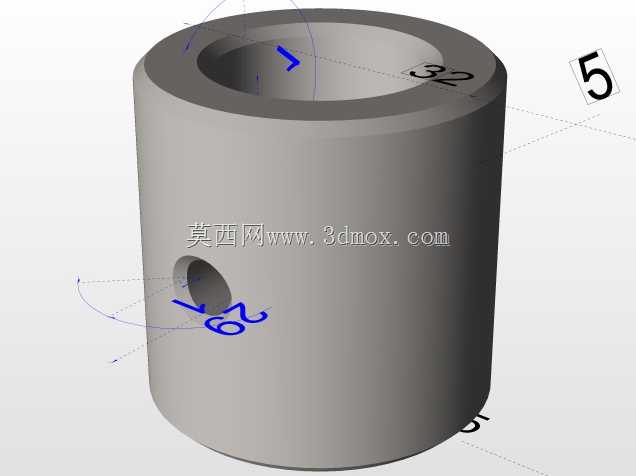

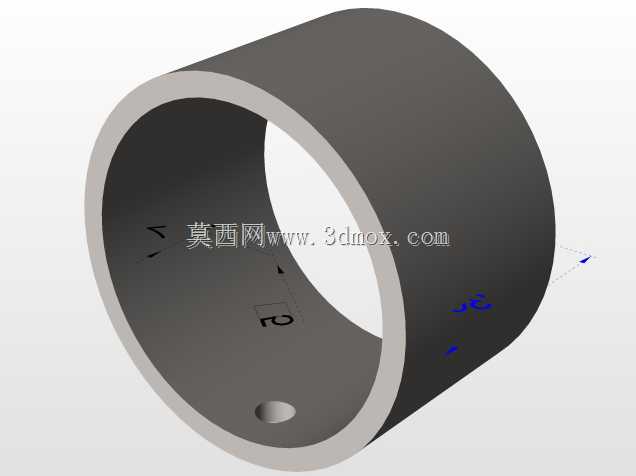

　　所有承载铰接点均配置耐磨铜套，丝杠部位设置防尘护套，避免加工过程中的金属碎屑进入螺纹副造成卡滞，框架主体采用镂空式减重设计，在保证整体结构刚性的前提下降低设备自重，方便单人搬运转场。辊轮部位采用模块化快拆结构，可根据待加工型材的截面形状更换对应槽型的辊轮，无需拆解主体框架即可完成换型，适配圆管、方管、扁钢等多种型材的弯曲加工需求，设备的受力框架经过受力路径优化，压下过程中的作用力直接通过两侧立柱传递到底部安装板，不会出现单侧受力变形的问题，长期使用后框架形位公差保持性好，辊轮的平行度不会因长期受力出现偏移，可保证弯曲成型后的型材圆弧度一致性。
