小型手动线材棒料弯折加工装置结构

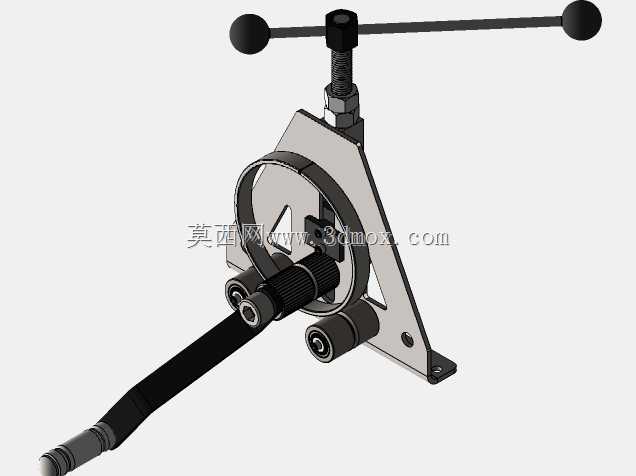

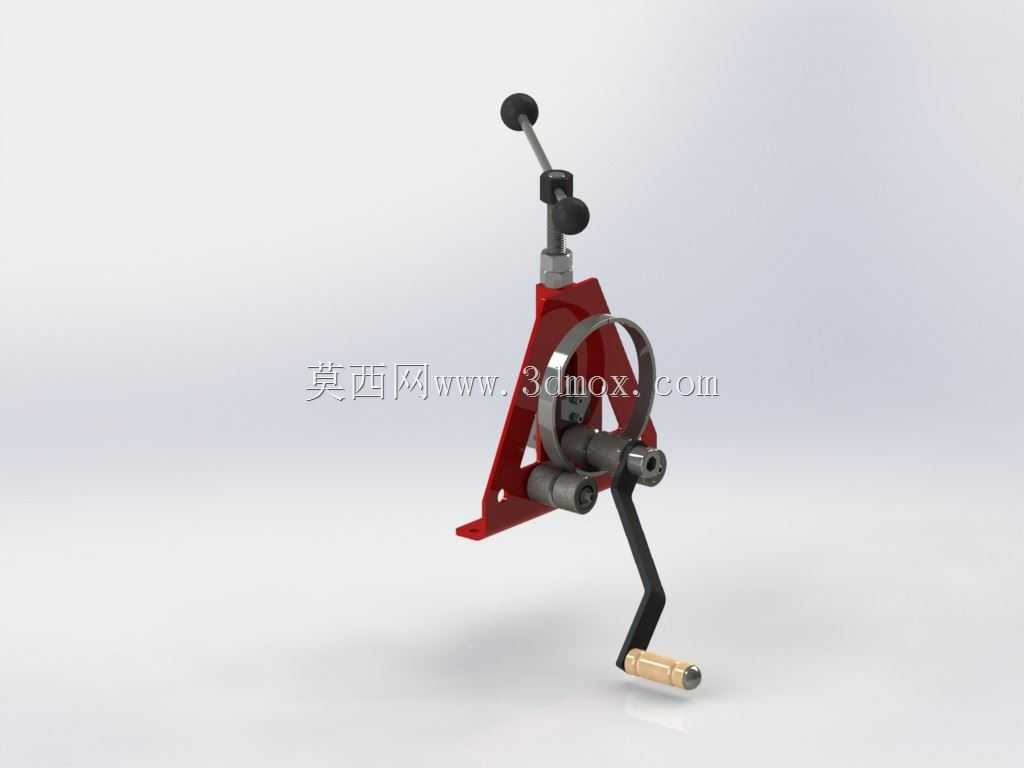

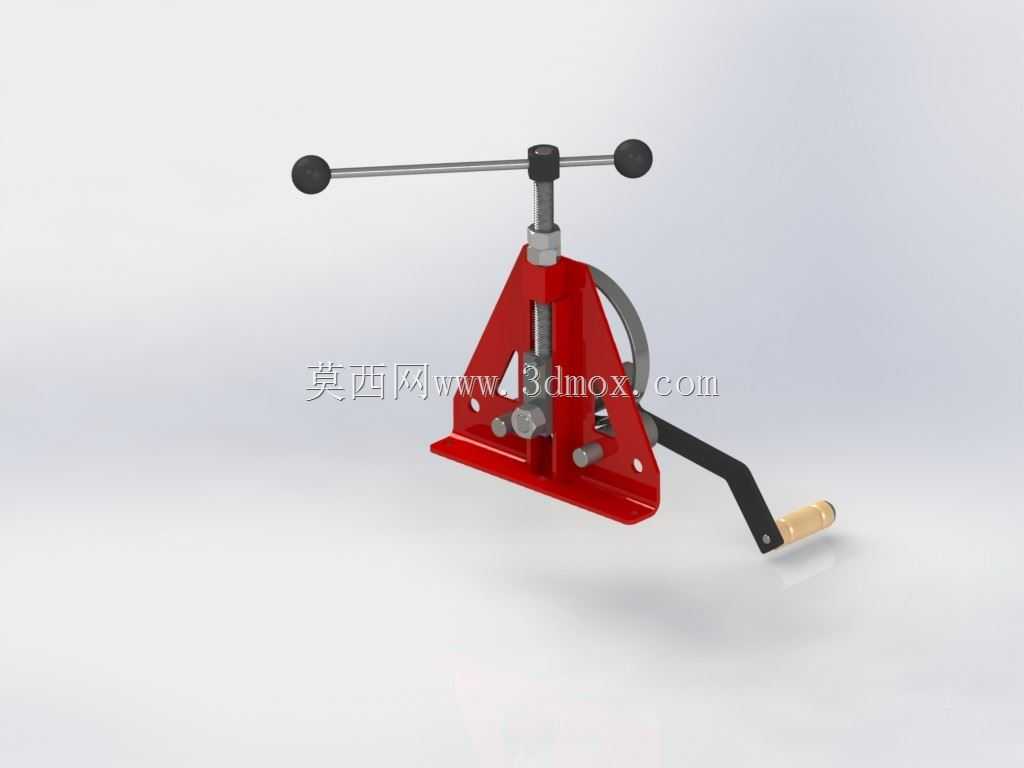

　　这款小型手动弯折装置，主要面向小规格金属线材、细棒料的小批量弯折加工作业场景，常见于五金维修工位、小件样品试制车间、手工金属加工工坊这类不需要高速量产、对加工灵活度要求较高的作业环境，可完成不同曲率的圆弧弯折、定角度折边等加工动作，适配直径在适配范围内的圆截面金属线材、细棒以及小规格薄壁空心管的成型作业。从结构设计逻辑来看，装置采用三角式支撑底座作为承载主体，三角形的支撑结构能够在手动施加操作力时提供足够的抗倾覆稳定性，底座上预留的安装孔可直接通过螺栓固定在工作台面，无需额外制作复杂的安装基座，安装边界仅需预留操作手柄的回转空间即可，整体占用工作台面尺寸较小，适合工位空间紧张的零散加工作业。装置的操作端分为两个功能手柄，

　　顶部的球头手柄用于锁紧待加工物料，通过螺旋进给结构压合定位块，将穿入成型工位的线材或棒料牢牢固定，避免弯折过程中物料窜动影响成型精度；侧下方的长操作手柄连接弯折成型轮，手动扳动手柄时即可带动成型轮绕主轴回转，配合固定在底座上的定滑轮组，将物料沿着成型轮的圆弧轮廓压弯成型，成型轮可根据需要弯折的曲率半径更换，适配不同的加工需求。装置上配置的带槽平滑轮组，能够在物料进给过程中提供顺畅的导向支撑，槽型结构刚好卡合住圆截面物料，避免弯折过程中物料侧向偏移，同时减少物料表面与支撑件的滑动摩擦，防止工件表面出现划伤。整个装置的传动与受力部件均采用金属材质加工，主轴部位做了台阶轴定位设计，既保证了回转部件的同轴度，

　　又能承受手动弯折时产生的径向载荷，长期使用也不易出现轴件变形的问题。操作时无需外接动力源，完全依靠手动施力即可完成加工，操作人员可根据手感控制弯折力度与角度，对于小批量、多规格的小件弯折作业来说，调试成本极低，不需要复杂的参数设置，更换不同槽宽的滑轮与不同直径的成型轮，就能快速切换加工规格，适配不同直径的线材与棒料加工需求。装置的所有外露操作端都做了圆滑处理，操作手柄末端加装了防滑握持套，长时间操作也不易磨手，整体结构没有复杂的电控或液压部件，日常维护仅需定期在回转销轴处加注润滑脂即可，故障率极低，适合非量产类的零散加工场景使用。
