手动式管材弯制加工工装结构设计

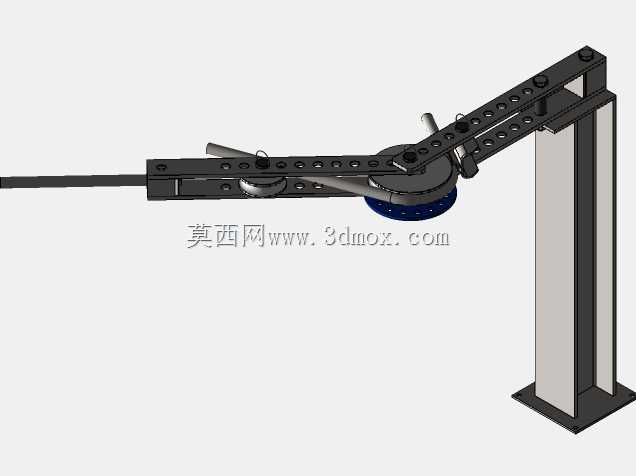

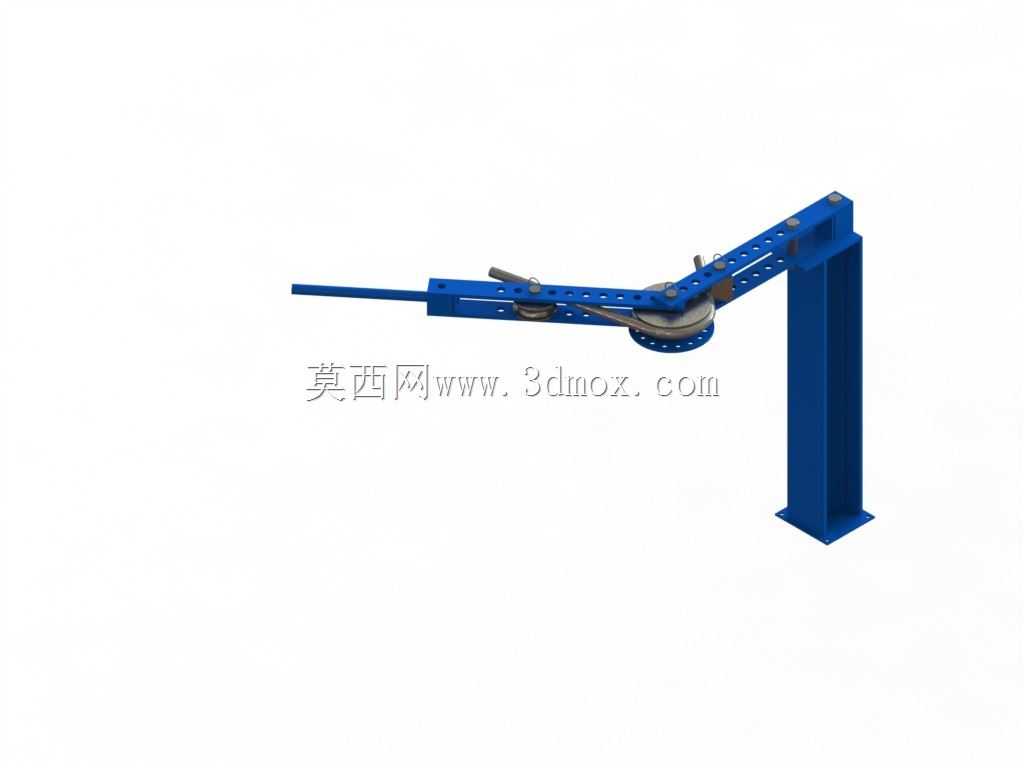

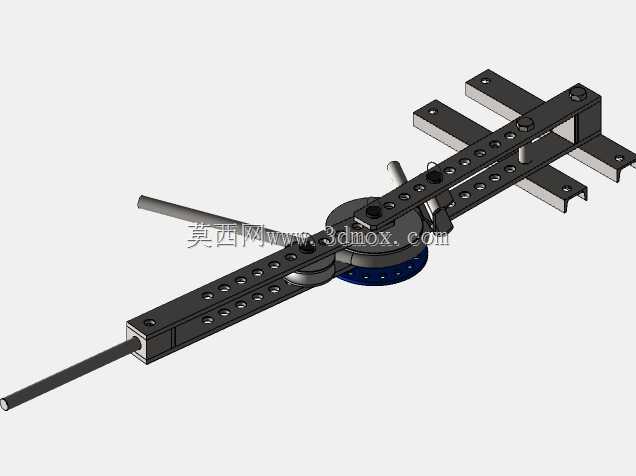

　　这款手动弯管工装主要面向小型五金加工、现场管路施工、维修维保等场景的管材弯制作业，在没有动力气源、电源的野外作业、门店维修、小批量定制加工场景下，无需外接动力即可完成圆管、方管的定角度弯制，适配1又1/4英寸、1/2英寸等常规规格的金属管材，可覆盖护栏加工、小型管路布设、五金构件制作等常见作业需求。设备采用立式立柱支撑结构，底部通过方形安装底板与作业台面或地面基础固定，安装时需保证立柱垂直度偏差不超过0.5mm/m，避免弯制过程中出现侧向力矩导致管材变形不均或工装磨损加剧。摇臂部分采用多定位孔的长条式结构设计，可根据弯管半径需求调整定位销的安装位置，适配不同弯曲半径的加工需求，旋转工作盘上设置有管材夹持槽与角度刻度标识，

　　弯制时可直接读取弯曲角度，无需额外辅助量具即可完成22.5度等常用角度的精准弯制，角度调节操作无需拆解核心部件，仅需插拔定位销即可完成不同参数的切换，单人即可完成全部操作流程。设计过程中重点考虑了手动作业的施力合理性，摇臂长度经过力学核算，保证操作人员施加常规握力即可完成普通壁厚金属管的弯制，避免力臂过短导致操作费力、力臂过长导致工装变形的问题；夹持模块采用适配不同管材截面的快换式结构，更换对应夹持块即可完成圆管、方管的加工切换，无需对设备主体进行调整。核心旋转部位采用耐磨衬套结构，减少长期使用后的磨损间隙，保证弯管角度的长期精度，整体结构无复杂传动部件，日常维护仅需定期在旋转接触面加注润滑脂即可，故障率极低。

　　设备的安装边界需预留摇臂旋转的完整空间，以立柱为中心半径1.2米范围内无遮挡物，避免摇臂旋转过程中发生碰撞，整体立式结构占用地面空间不足0.3平方米，适合狭小作业场地摆放使用。弯制过程中管材沿夹持槽定位，摇臂带动压轮沿旋转盘轨迹运动，逐步将管材压弯至设定角度，整个成型过程受力均匀，可有效避免管材弯制处出现瘪管、褶皱、开裂等常见缺陷，对于小批量、多规格的管材弯制需求，相比大型数控弯管设备具备更高的灵活性与更低的使用成本，尤其适合零散维修、定制加工类作业场景使用。
