壁挂式户外烧烤台搭配庭院场景设计

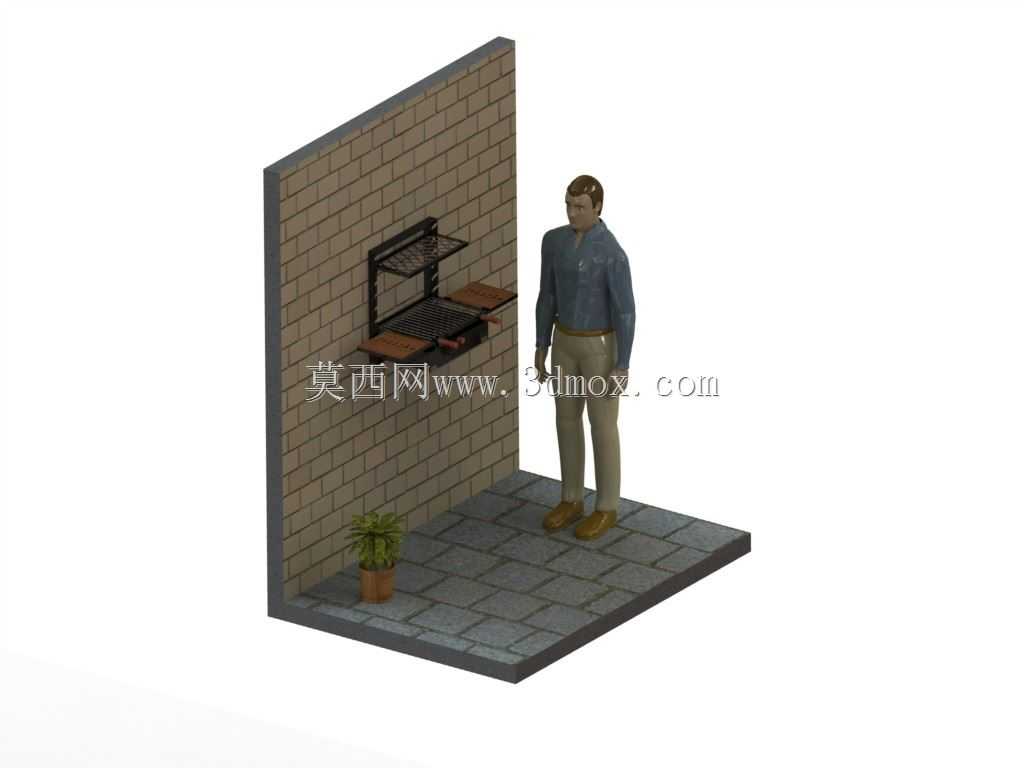

　　这套场景化三维结构设计，核心聚焦户外庭院休闲场景的壁挂式烧烤设施搭建，适配城市社区口袋公园、私家庭院、小型公共休闲区的户外烹饪需求，解决传统落地烧烤架占用地面通行空间、易受地面潮气侵蚀的实际问题。设计阶段首先锚定安装边界：烧烤台依托240mm厚标准砖砌墙体固定，整体安装高度距离地面铺装完成面750mm，恰好匹配成年使用者站立操作的手肘舒适高度，无需弯腰即可完成食材摆放、烤制操作，台面向外延伸420mm，预留足够的食材临时放置区域，同时不会过度挤占前方1200mm宽的人行通行空间，满足小型公园的消防与通行规范要求。

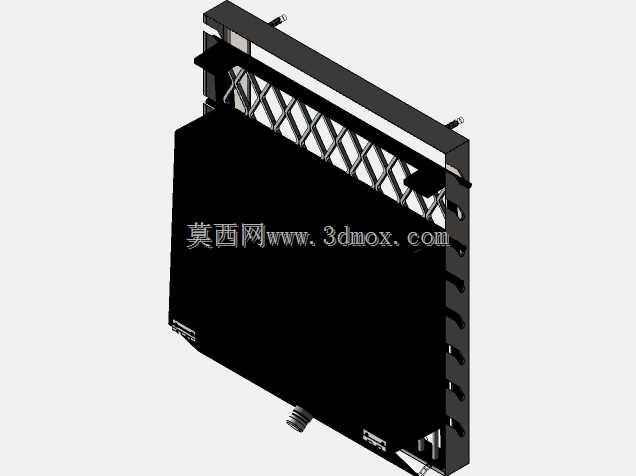

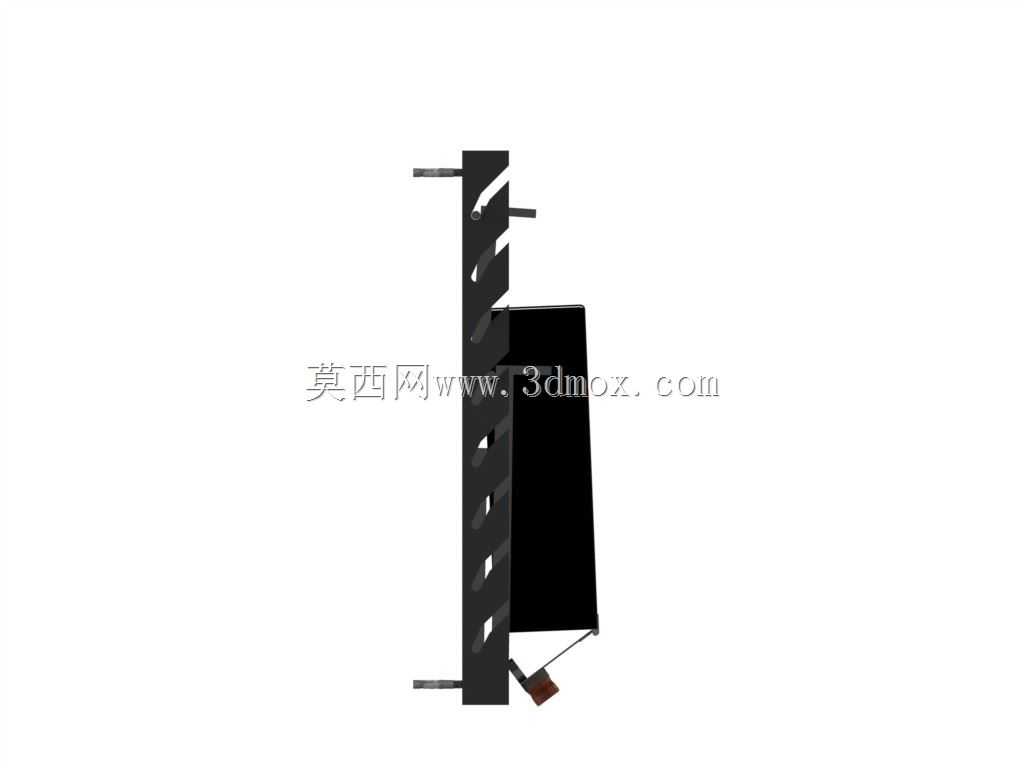

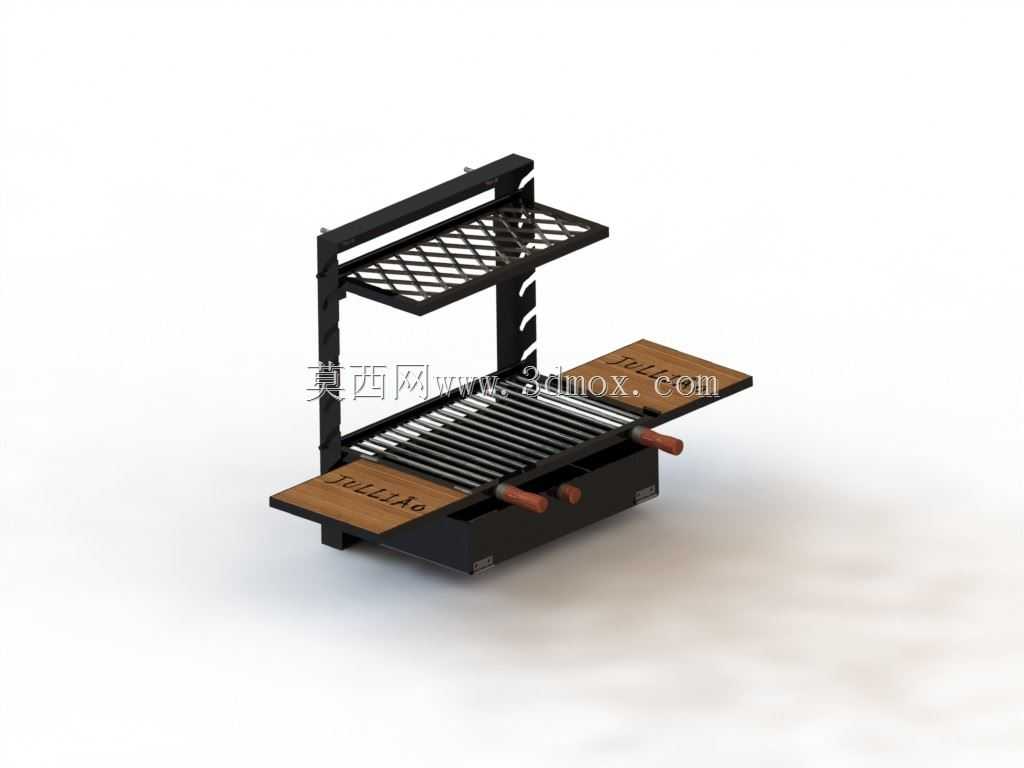

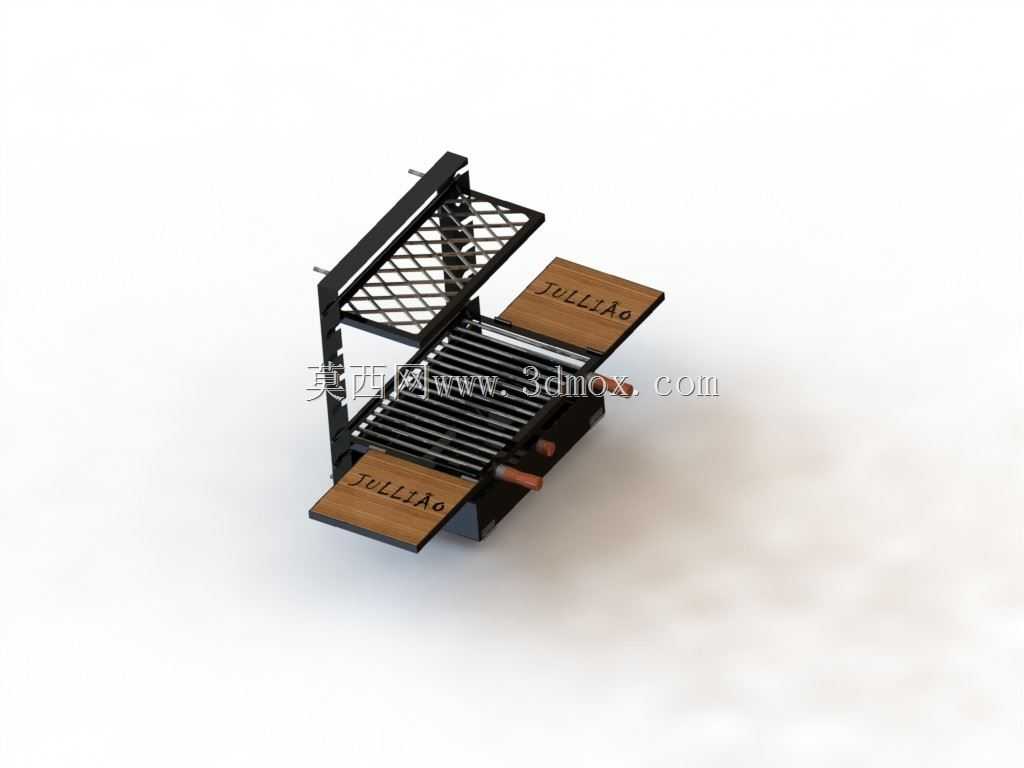

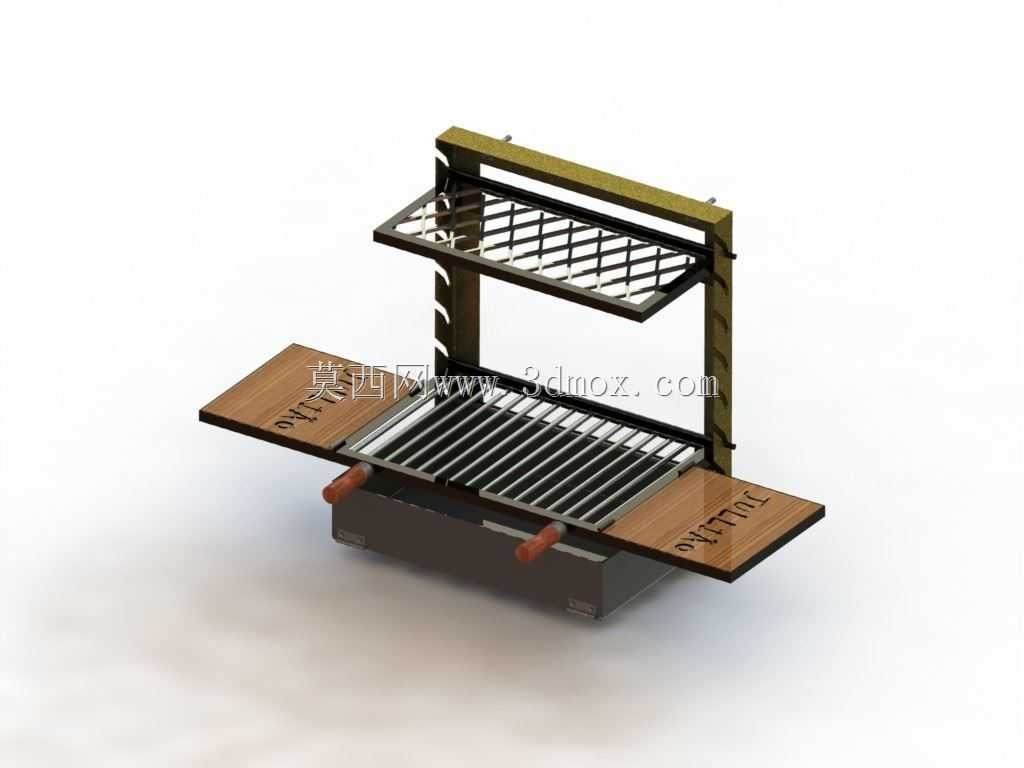

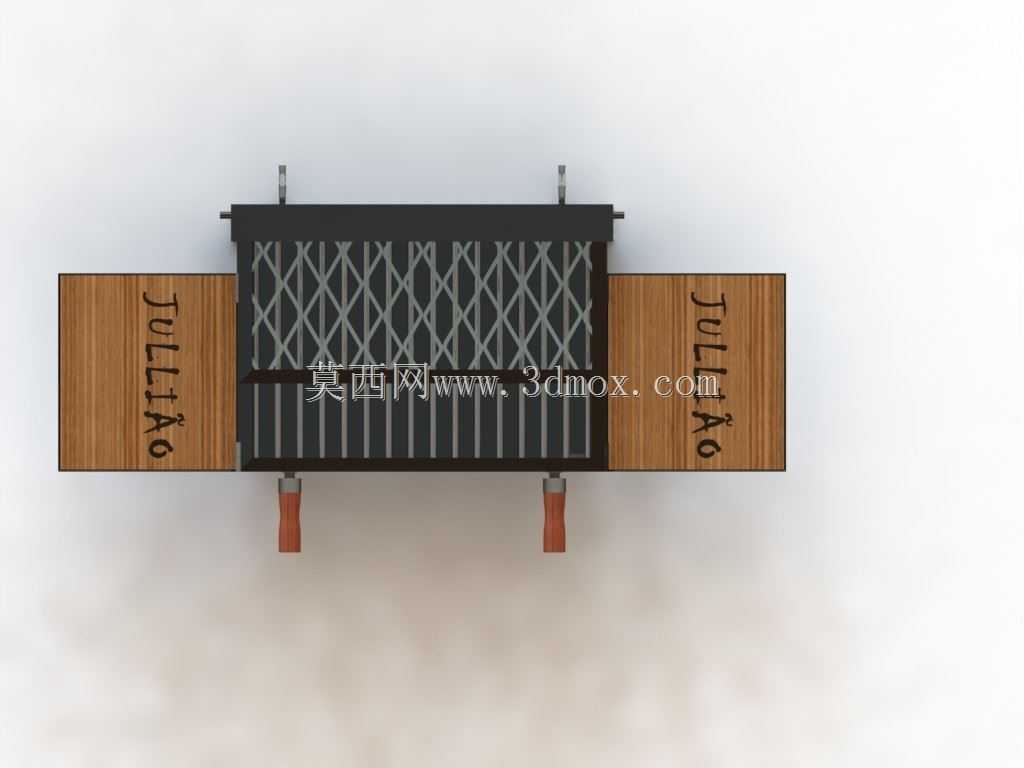

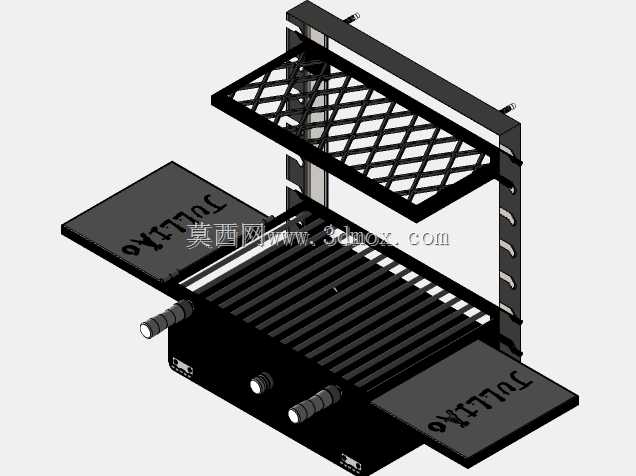

　　结构设计上，壁挂支架采用三角承重结构，与墙体的连接点设置在砖缝位置，配套膨胀螺栓的埋入深度不小于100mm，单组支架额定承重可达80kg，完全满足烤制过程中食材、烤具的总重量承载需求，烤架层采用镂空格栅设计，既可以承接炭块的热量传递，也能让烤制产生的油污自然滴落至下方接油盘，接油盘采用抽拉式结构，日常清理时无需挪动上层烤架即可抽出清洁，降低后期维护的操作难度。

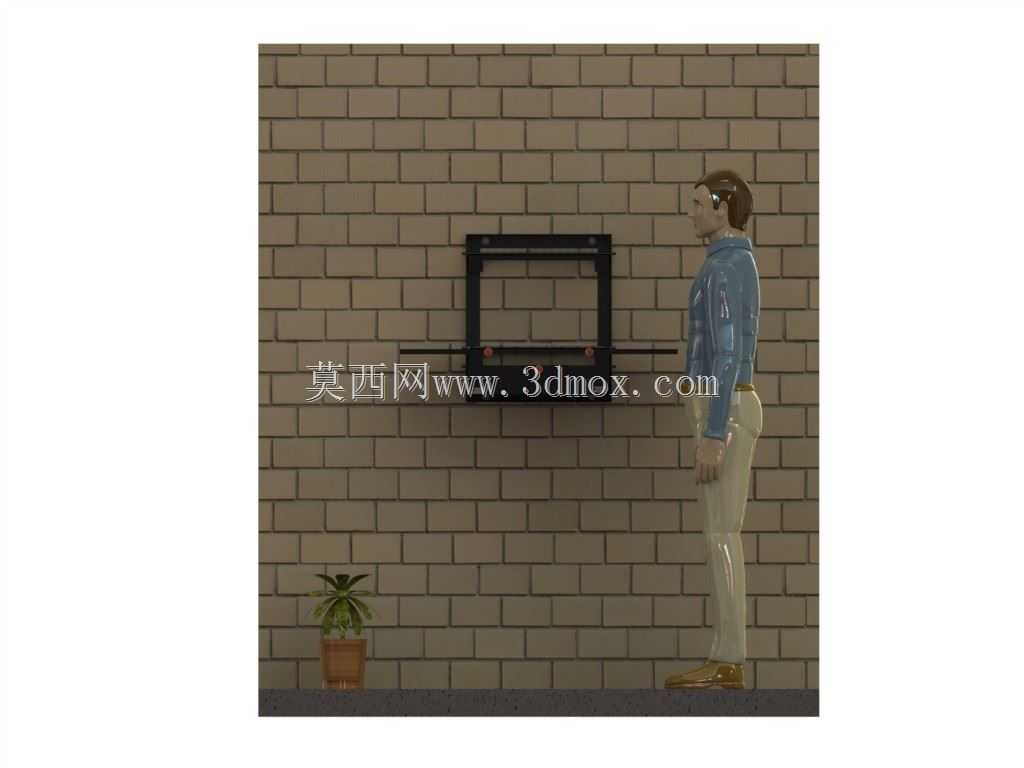

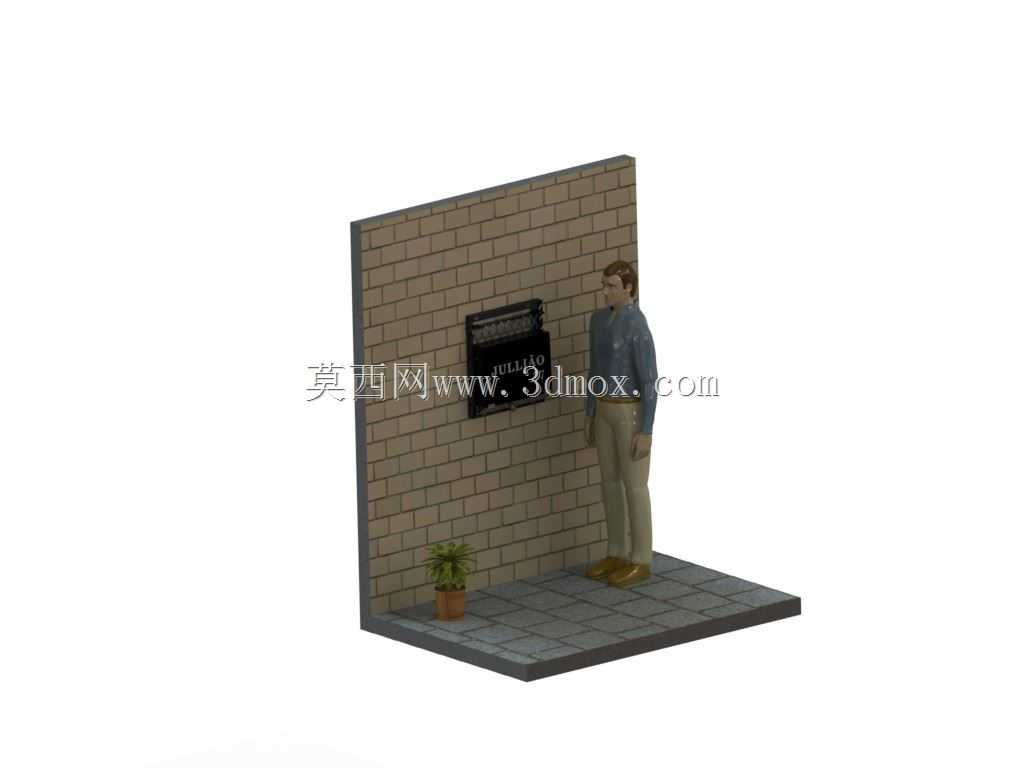

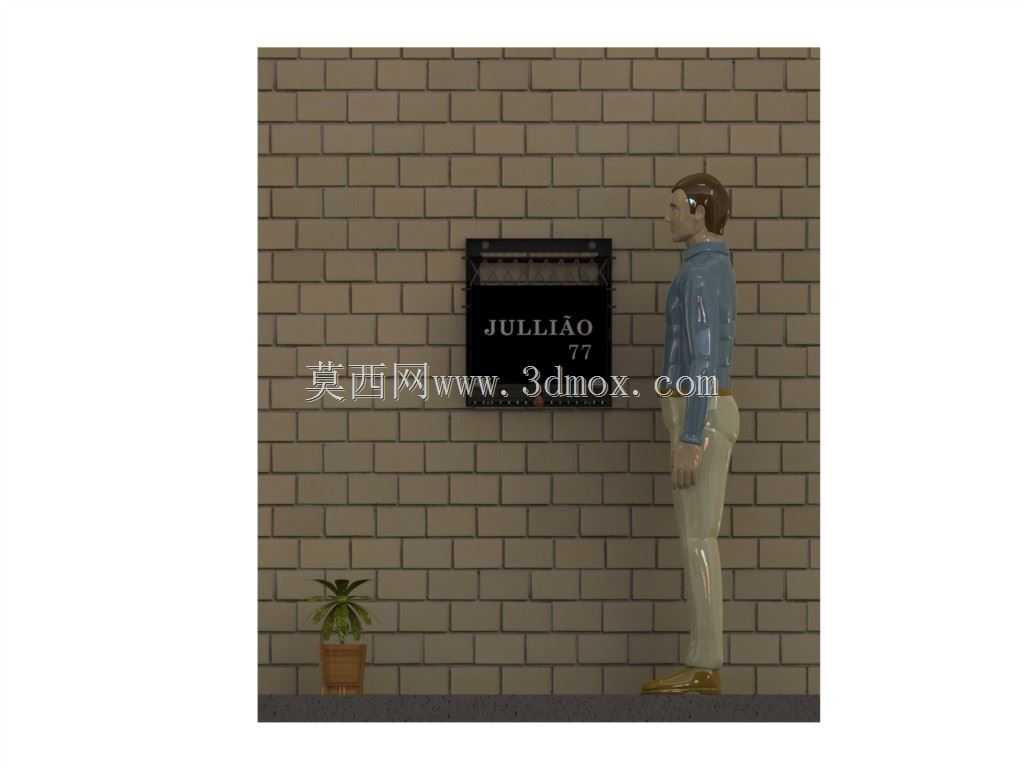

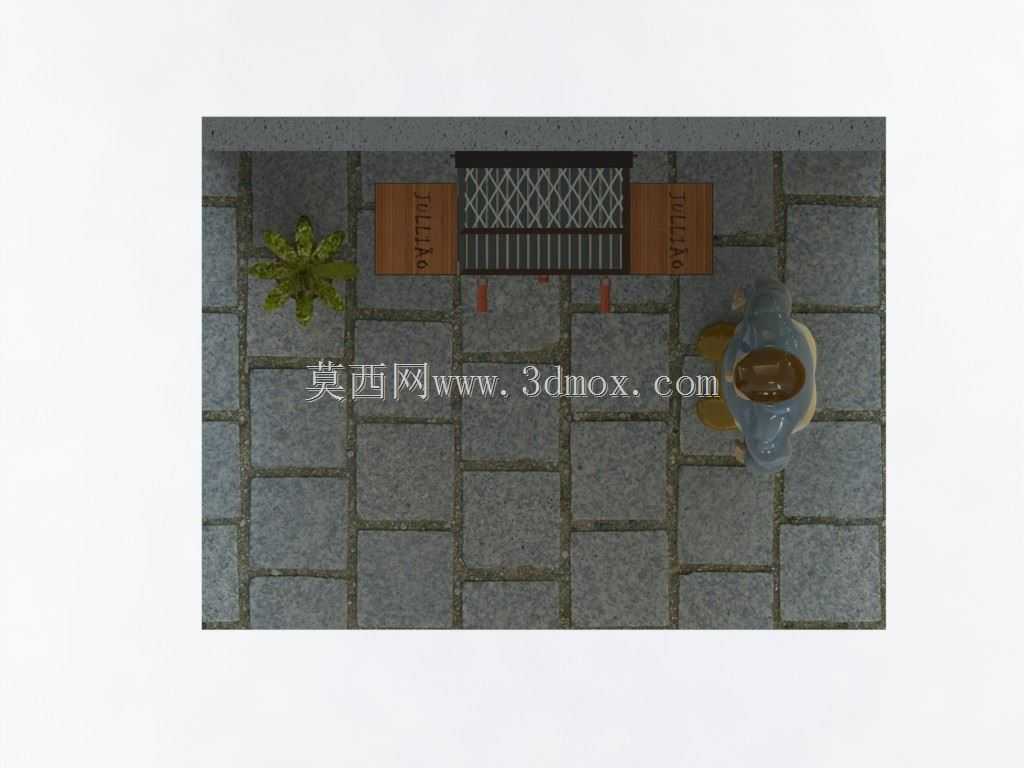

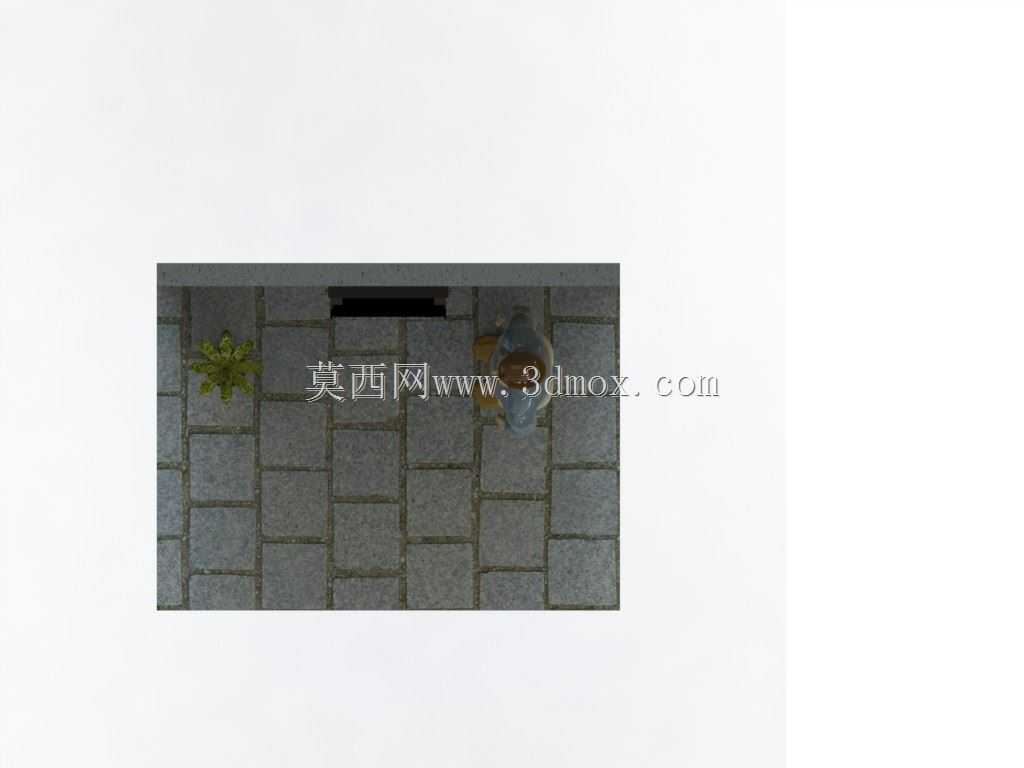

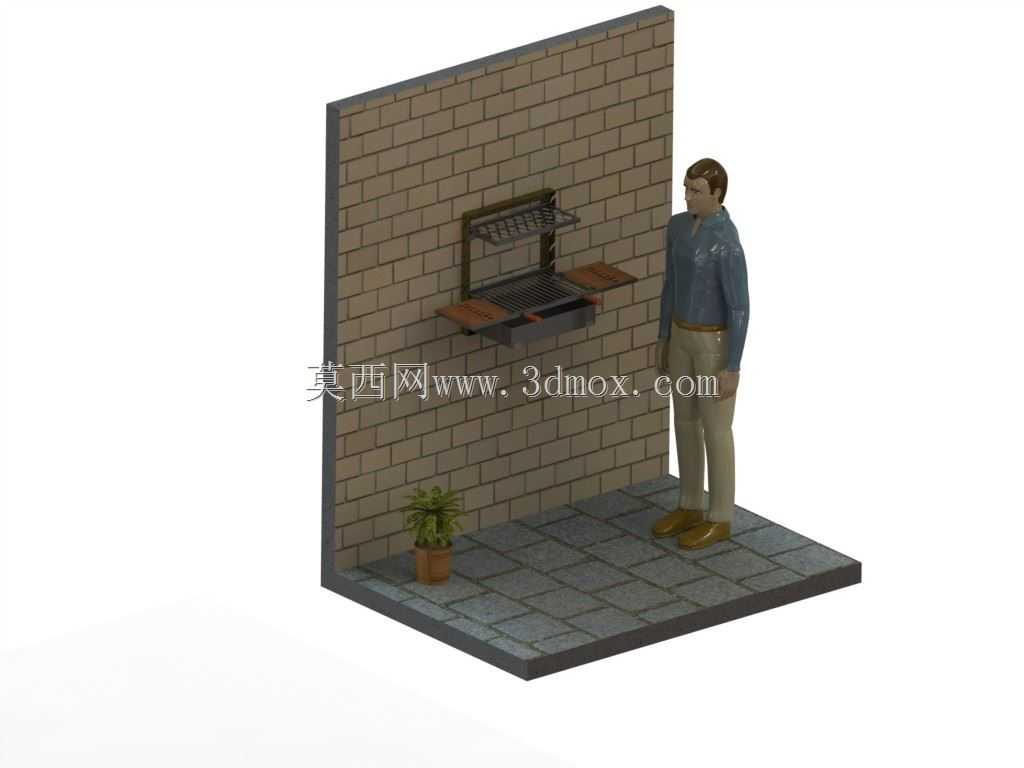

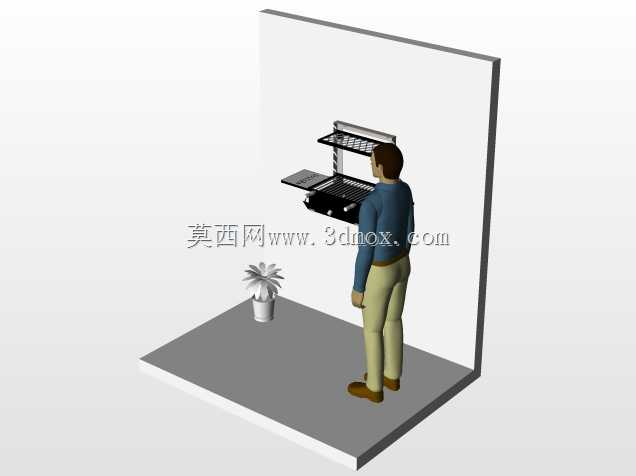

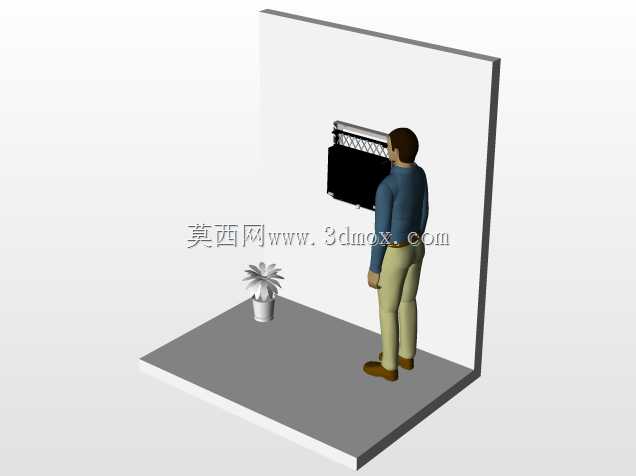

　　场景配套的地面铺装采用300*300mm仿石地砖，铺设时预留5‰的排水坡度，避免清洗烧烤台时地面积水，角落配置的小型盆栽摆件，既可以柔化硬质铺装与砖墙的生硬边界，也能在实际使用中起到一定的隔烟作用。搭配的标准成年男性人体模型，主要用于校验设施的人机工程尺寸，从模型比例可以直观看到，使用者站立时与烧烤台的操作距离保持在200mm左右，手臂自然前伸即可覆盖整个烤架操作区域，侧身通行时也不会与墙体或台体发生磕碰。

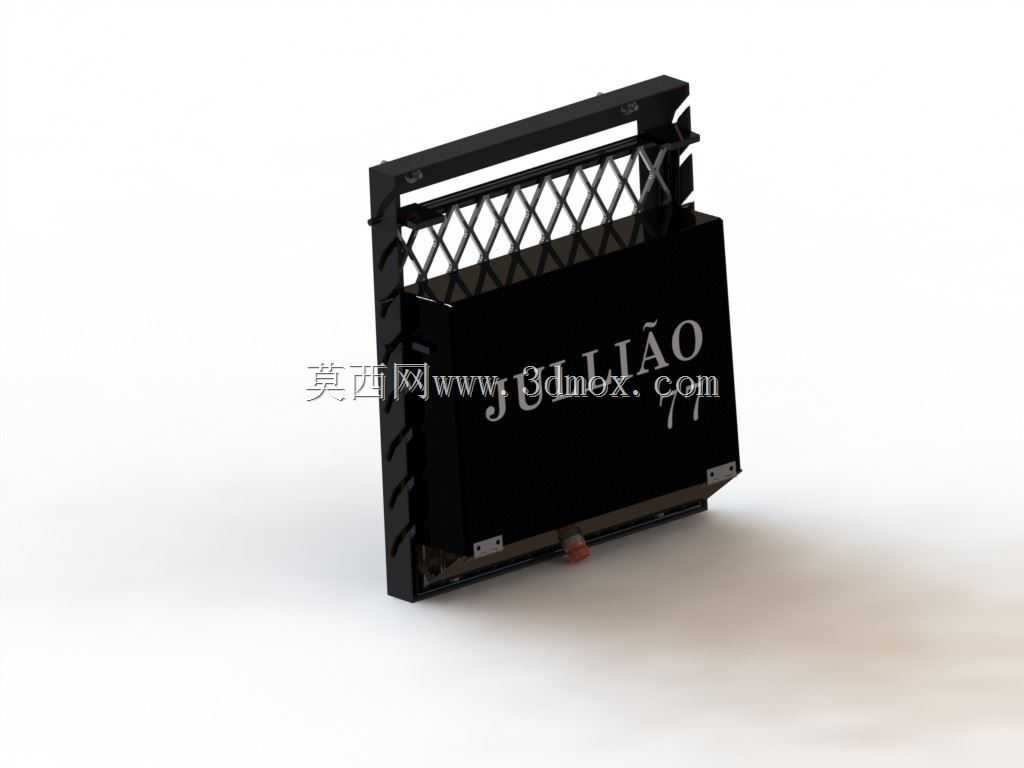

　　设计过程中特意修正了常规壁挂烧烤架的常见缺陷：将烤架的边缘做了15mm的上翻边处理，避免烤制过程中食材、工具滑落；墙体固定点避开了砖墙的竖向通缝，防止长期承重导致砖块松动；地面铺装的基层预留了50mm厚的混凝土硬化层，即使长期放置盆栽、频繁人员走动也不会出现铺装沉降问题。整个场景的尺寸链完全按照实际工程施工标准设置，不管是用于户外休闲设施的方案展示，还是直接提取结构参数用于实际加工安装，都能直接匹配现场施工的尺寸要求，无需二次调整比例。
