螺旋式土壤钻孔取土作业钻具结构

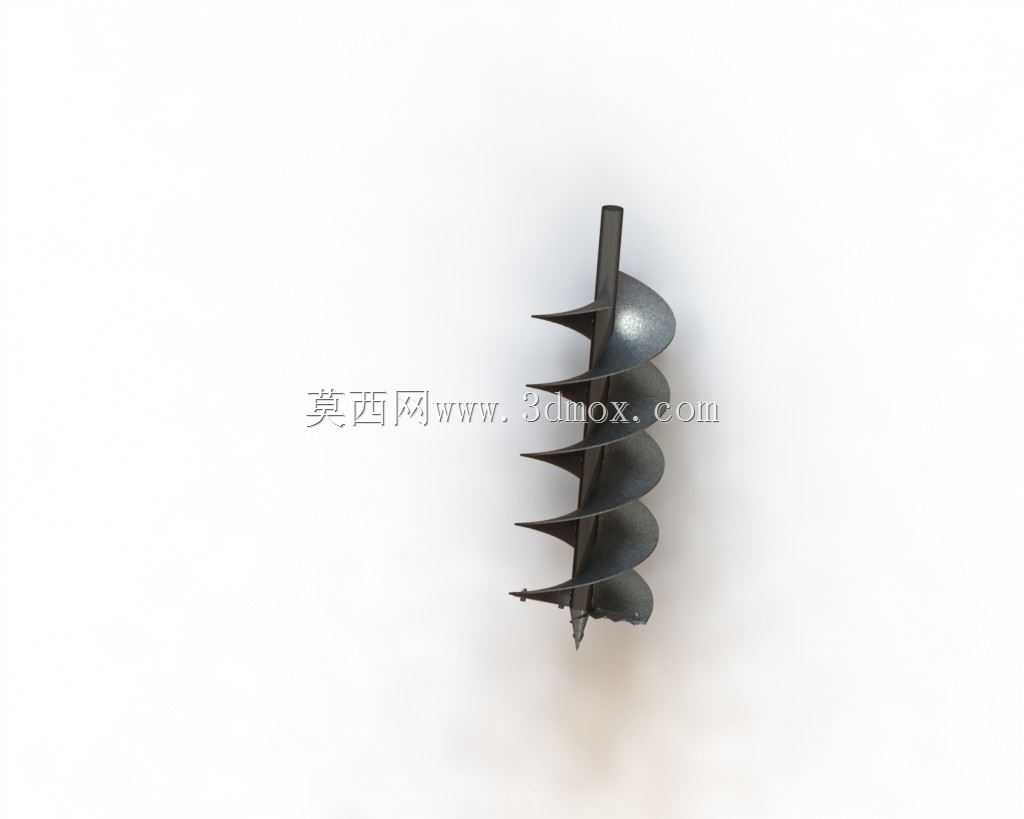

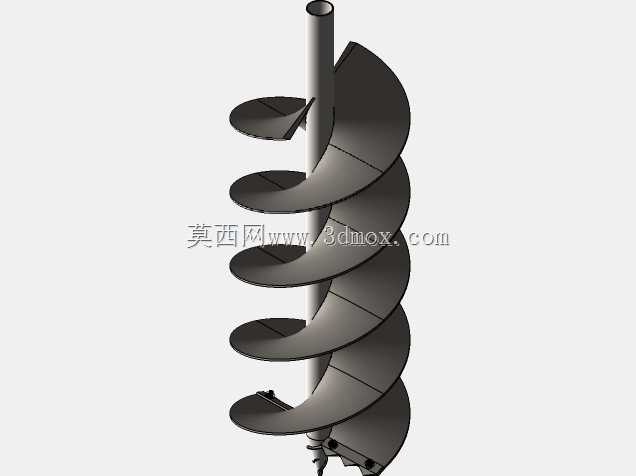

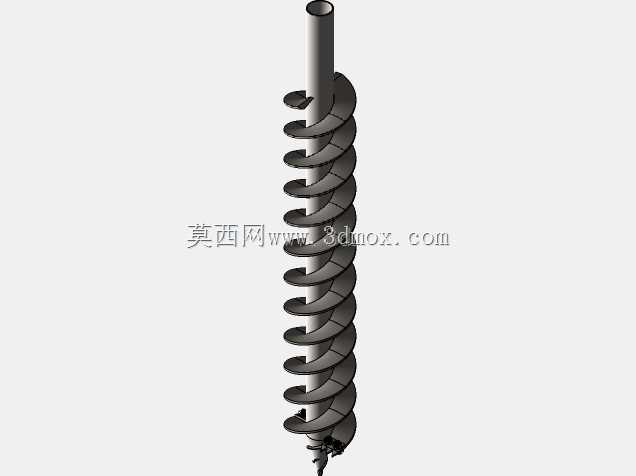

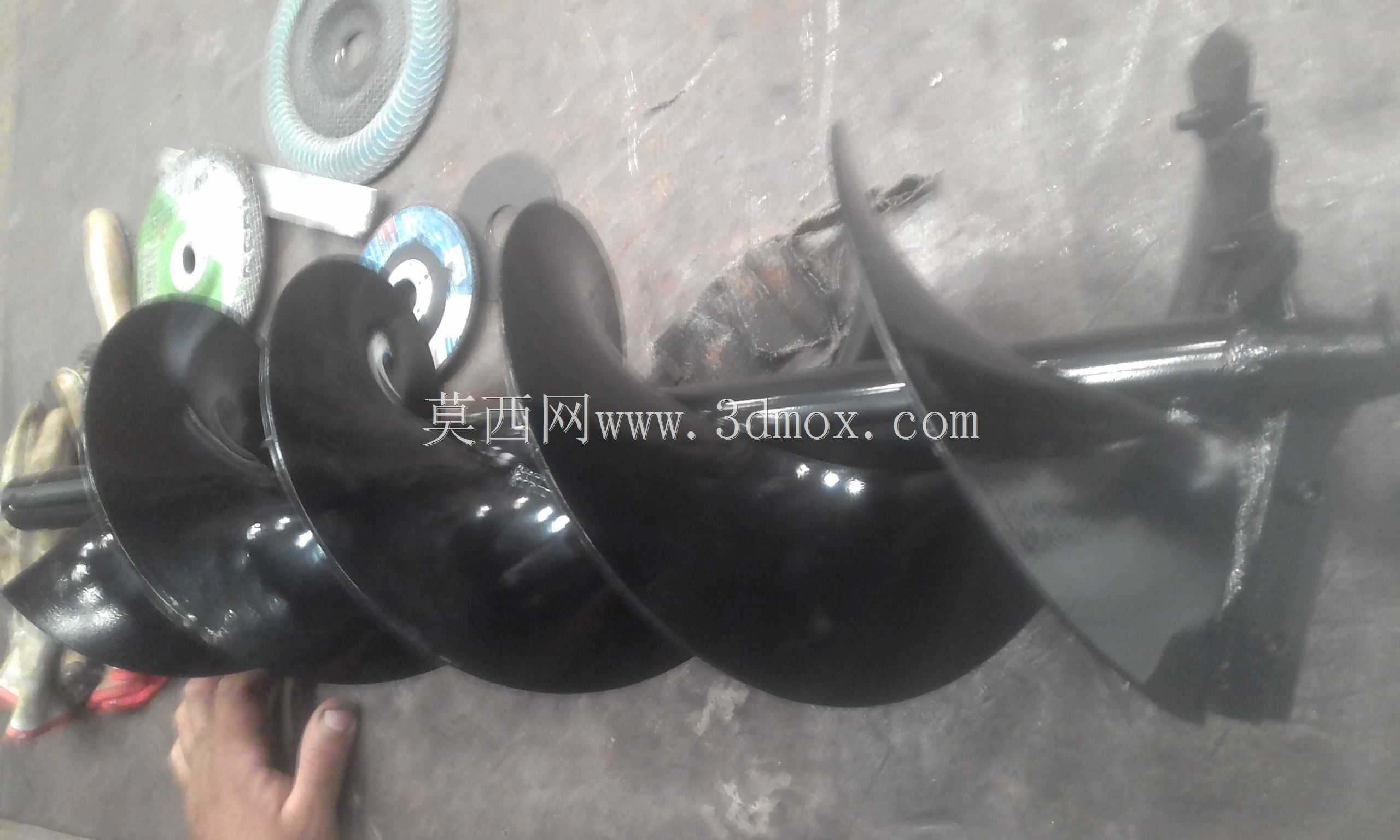

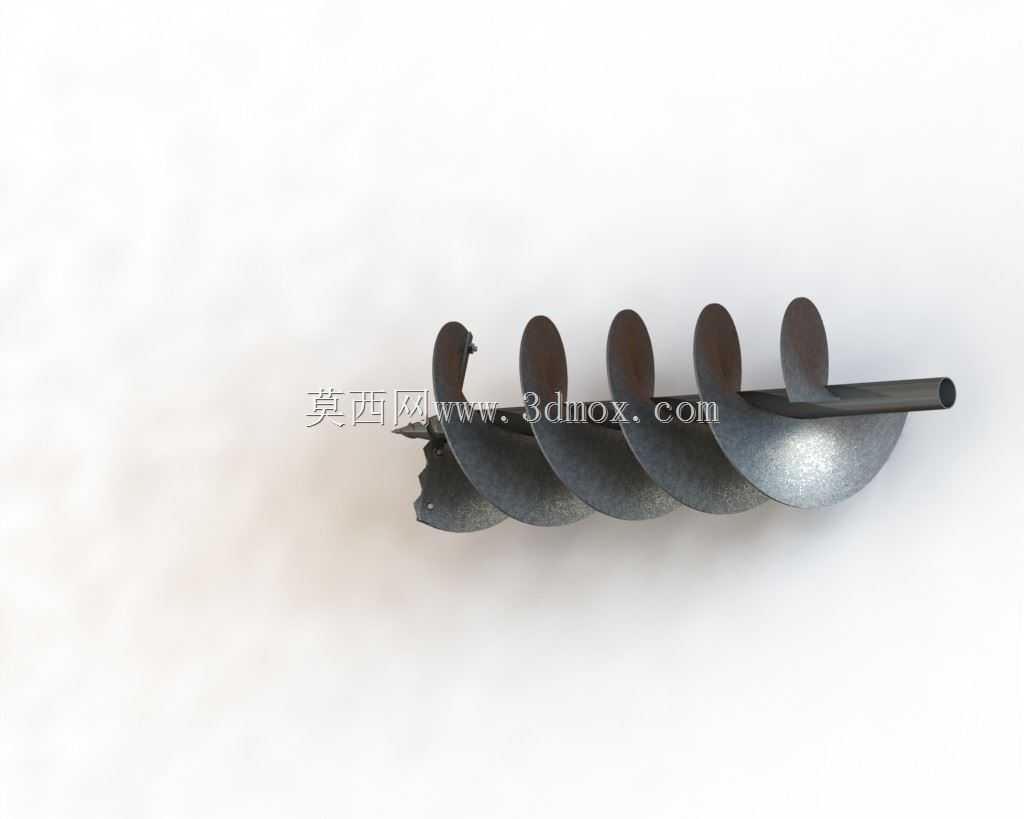

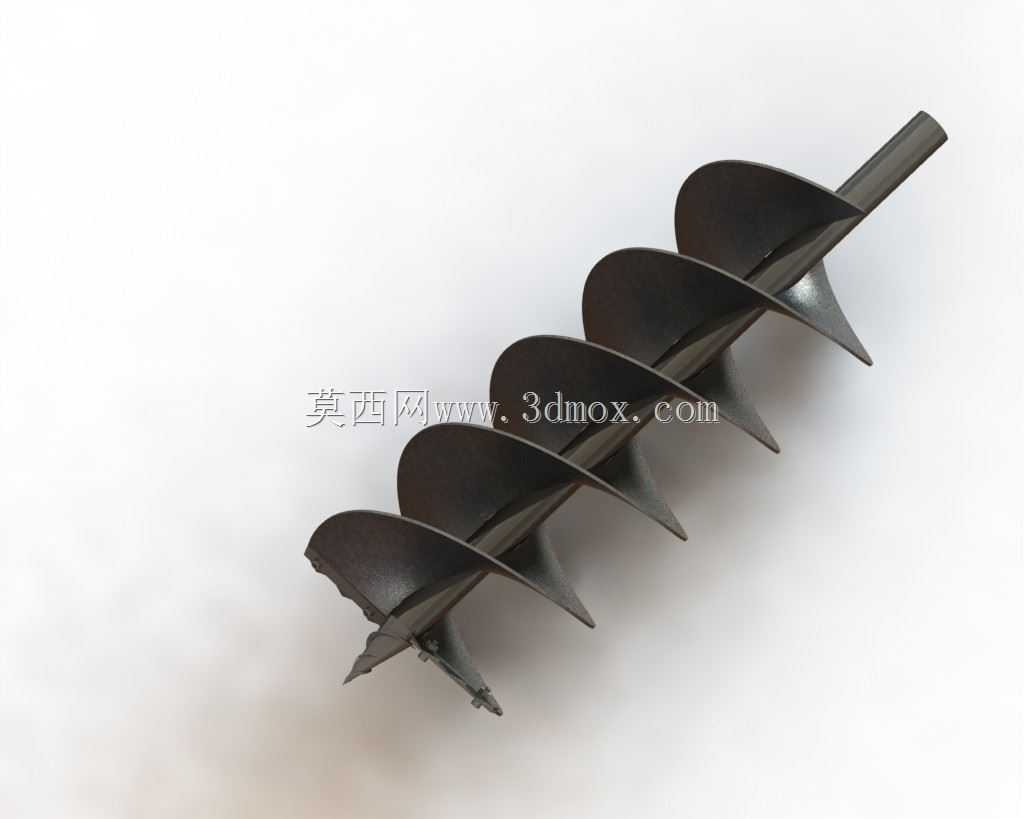

　　这类螺旋钻具主要应用于农林种植、园地作业、小型土建施工的浅孔钻孔场景，比如果树施肥打穴、苗木种植挖坑、光伏支架地桩浅孔、围栏立柱钻孔等作业场景，适配手持动力主机或者小型挂载式动力设备，替代人工刨坑挖穴的重体力作业，在丘陵、零散地块的作业场景下适配性远高于大型钻孔设备，不需要复杂的作业面平整准备，单人即可操作完成钻孔工序。从功能特性来看，钻具整体为同轴一体式结构，中心为实心传力杆，上端预留与动力输出端连接的装夹段，可匹配不同接口规格的动力头，传递旋转扭矩的同时承受钻进过程中的轴向压力；螺旋叶片为连续等距螺旋结构，叶片边缘做了切削强化处理，钻进过程中叶片会随着钻杆旋转，将切削下来的土壤沿着螺旋叶面持续输送到孔外，不需要额外提钻排土，

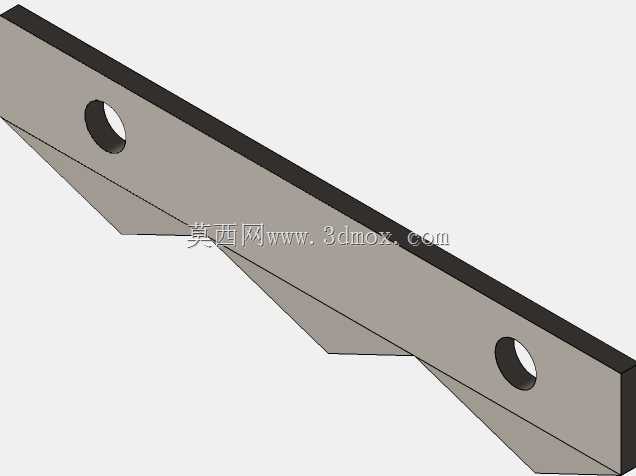

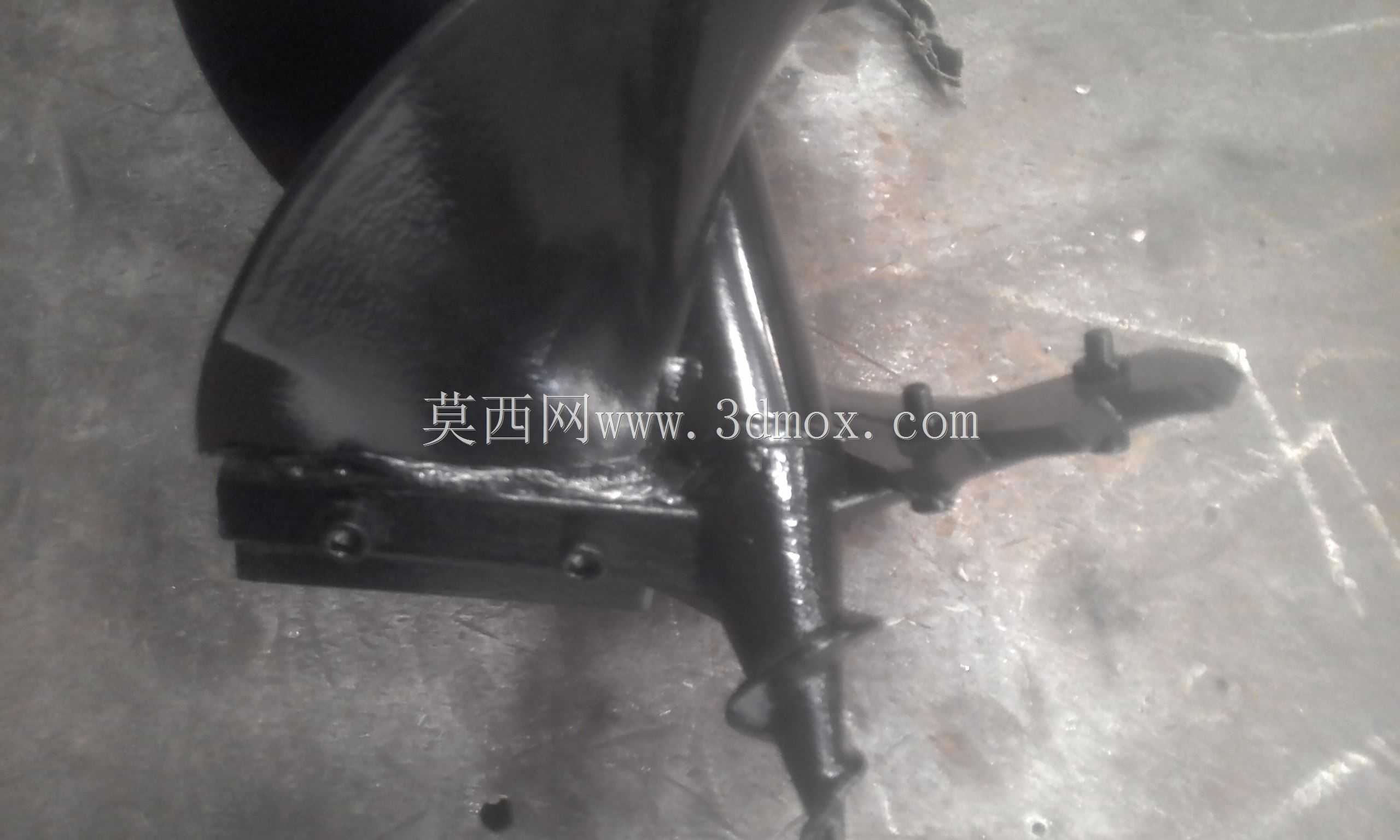

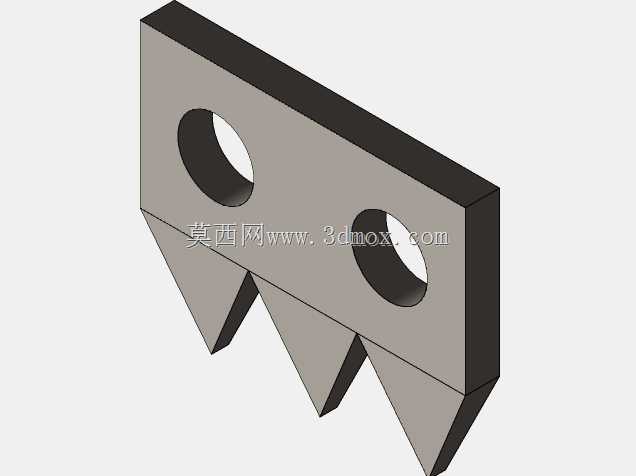

　　单次钻进即可完成成孔作业，作业过程中不会出现孔壁塌落的问题，成孔的垂直度与孔径一致性较好。钻具最下端为定心切削头，尖端做了硬化处理，钻进初始阶段可以快速定位孔位，避免钻具跑偏，切削头两侧分布的侧切刃可以先于螺旋叶片切削孔底土壤，降低螺旋叶片的切削负载，减少钻进过程中的卡滞概率。设计过程中需要重点考量螺旋升角的取值，针对不同质地的土壤调整升角参数，黏重土壤适配稍大的升角避免土壤黏附在叶片上，沙质土壤适配稍小的升角提升排土稳定性；叶片与中心杆的连接采用满焊结构，保证扭矩传递过程中叶片不会出现变形、脱焊的问题，叶片的外径公差控制在合理范围，保证成孔孔径符合立柱、施肥穴的尺寸要求。安装边界方面，钻具上端的连接段长度需要匹配动力头的装夹深度，

　　保证装夹后不会出现径向晃动，钻具整体的同轴度误差控制在极小范围内，避免高速旋转时出现偏摆，增加作业过程中的震动与操作人员的负载；钻具的总长度根据常规作业孔深设计，既满足多数浅孔作业的深度需求，也不会因为长度过大导致钻杆刚性不足，在钻进硬质土层时出现弯折变形。实际作业过程中，这类钻具不需要额外的冷却或者润滑，依靠螺旋叶片的排土特性即可持续作业，针对不同的土壤质地可以调整切削头的刃口角度，含碎石较多的地块可以将刃口角度做的稍大，提升抗冲击性能，松散沙土地块可以将刃口做的更锋利，提升切削效率。
