多叶片螺旋搅拌轴结构设计

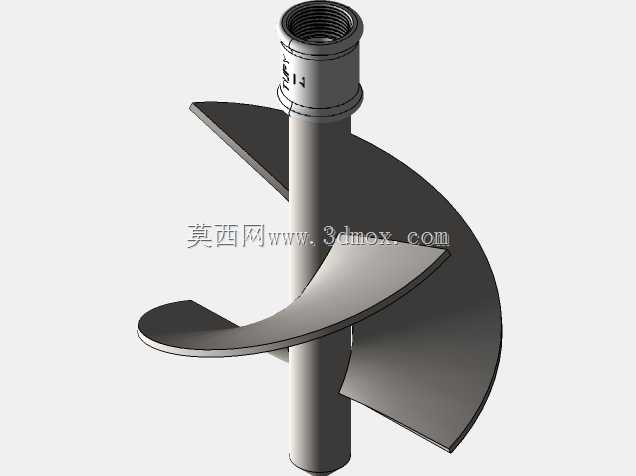

　　这类带多组螺旋叶片的轴类部件，多应用在小容积流体混合、粉体均化工况中，常见于实验室小型搅拌装置、日化配料工位、小流量管路混合单元的核心执行端，区别于常规大直径桨叶搅拌结构，该部件的叶片采用螺旋曲面排布，可在低转速工况下形成轴向推流效果，避免局部物料沉积，适配粘度在100-5000cp区间的介质混合作业。从结构设计逻辑来看，轴端采用圆柱直柄装夹段，表面做滚花防滑处理，可直接适配标准夹头式安装座，无需额外加工键槽或定位法兰，装拆效率较高，适合需要频繁更换搅拌头的多品种小批量配料场景。叶片部分采用四叶对称螺旋布局，每片叶片的扭转角控制在28-32度区间，既保证轴向推送力足够，又不会因为叶片倾角过大导致运行阻力飙升，

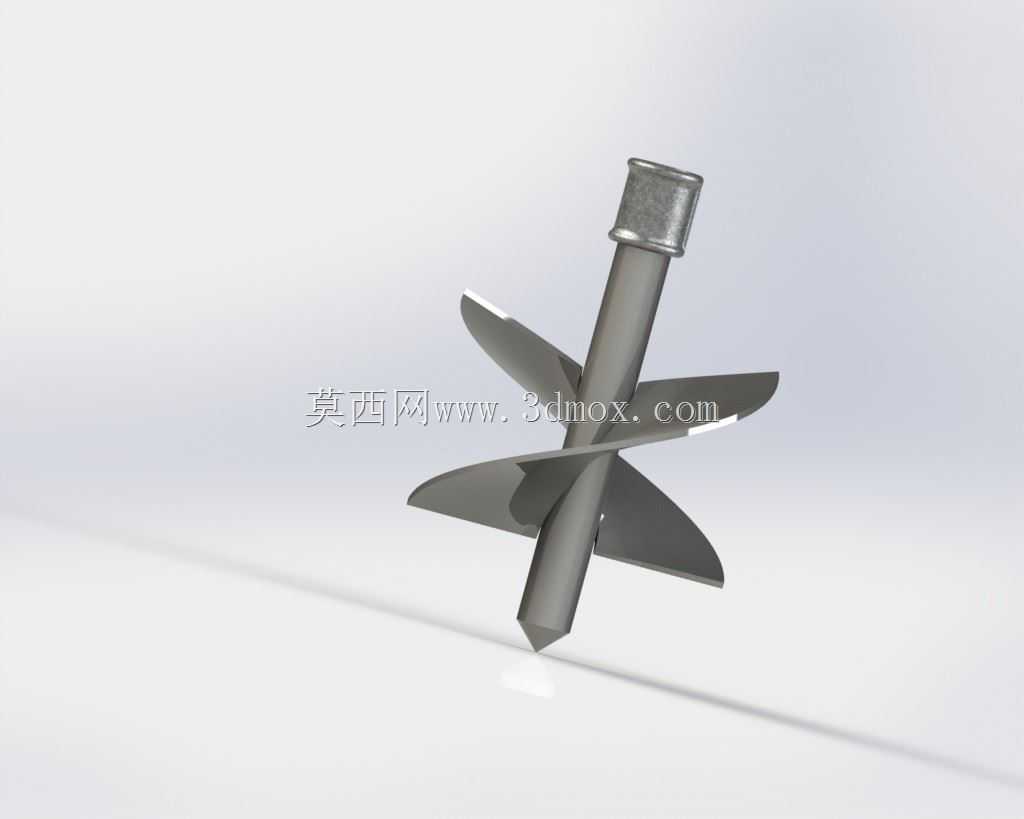

　　叶片外缘与安装腔体内壁的预留间隙控制在3-5mm，既避免运转过程中叶片刮蹭腔壁，又能减少腔壁附近的物料滞留区。轴身与叶片的衔接位置做了圆弧过渡处理，避免直角应力集中，在长期交变载荷下可降低焊缝或一体成型位置的开裂风险，轴的下端做了锥面导向设计，安装时可顺利穿过腔体端盖的密封件，不会刮损密封胶圈。从安装边界来看，该部件的装夹段直径适配常规12mm规格的钻夹头、联轴器接口，整体轴向长度可根据腔体深度做适配调整，叶片展开直径覆盖60-80mm区间，适配容积在5-15L的搅拌腔体，运转时的径向跳动量控制在0.1mm以内，可满足中低转速下的平稳运行要求，不会因为偏心晃动导致密封件异常磨损。实际应用中，该结构可根据介质特性调整叶片厚度，

　　处理含少量颗粒的物料时可适当加厚叶片并做边缘倒角，减少颗粒对叶片的冲蚀磨损，处理低粘度流体时可适当减薄叶片厚度降低运行负载。不同于常规平直桨叶仅能形成径向流场，该螺旋叶片结构可同时形成轴向与径向的复合流场，混合均匀度相比同尺寸平直桨叶提升20%左右，相同混合效果下的能耗更低，适合对混合均匀度有一定要求但安装空间受限的工位使用。
