双5000L储水罐6米高钢结构支撑平台

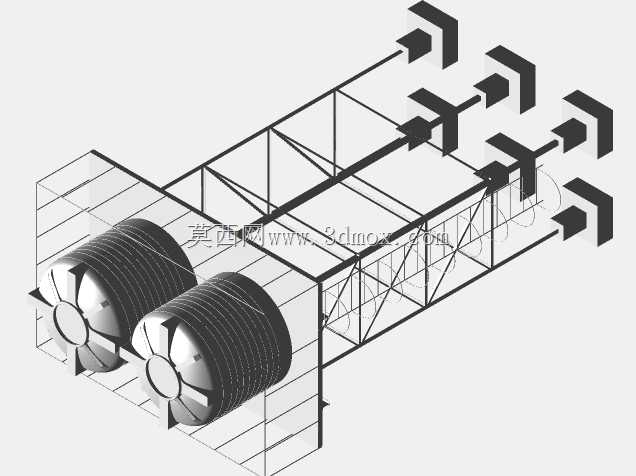

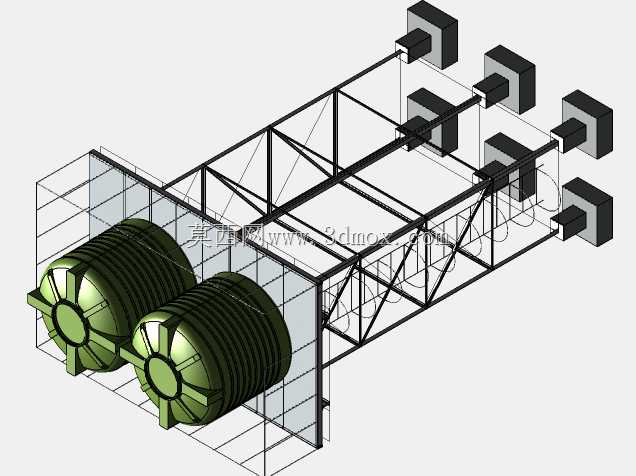

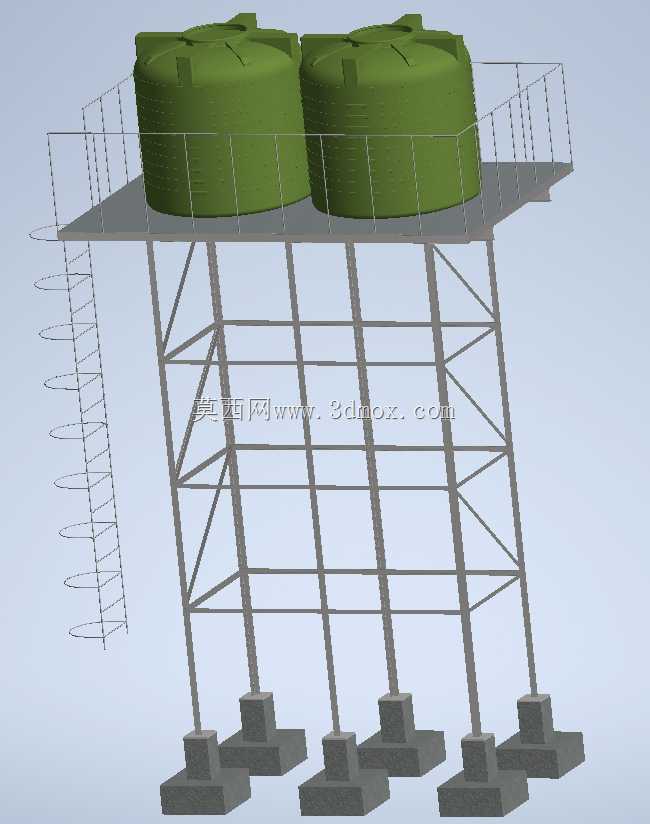

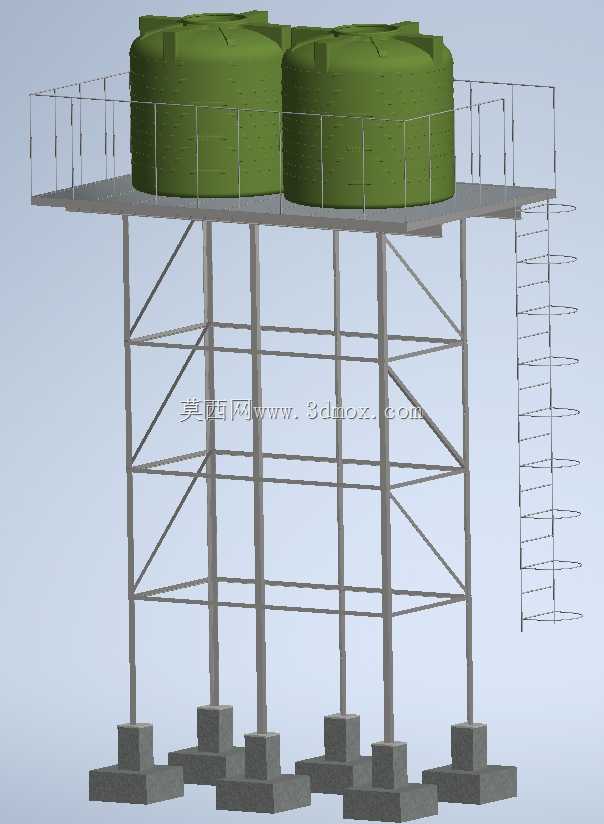

　　这套支撑结构主要面向厂区集中供水、山地临时储水、小型工程施工用水储备等场景设计，核心作用是将储水罐体抬升至6米高度，利用重力势能实现稳定的自流供水，无需额外配置增压泵即可满足多点位用水的水压需求，尤其适合供电不稳定的野外作业区域或者需要恒定低压供水的生产环节。整体采用全钢结构焊接成型，主支撑立柱选用等截面H型钢，沿平台长度方向均匀排布六根，每根立柱底部搭配独立混凝土预埋基础，基础与立柱通过地脚螺栓刚性连接，可抵御常规六级风载下的结构晃动，避免高位储水带来的重心偏移风险。平台台面采用花纹钢板铺设，边缘通高设置1.2米高的安全护栏，护栏横杆采用三道圆管排布，竖杆间距控制在110mm以内，完全符合高空作业平台的安全防护要求，

　　可满足运维人员定期检查罐体、清理罐口杂质的作业空间需求。平台侧方配套直爬梯，爬梯外侧设置半包围护笼，从地面一直延伸至平台台面入口，爬梯踏棍采用防滑螺纹钢筋，每级踏棍间距控制在300mm，适配成年人常规步幅，上下通行时无需刻意调整步距。结构设计阶段充分考虑了双罐满载后的总载荷，两个5000L储水罐满载时总重超过10吨，因此在立柱之间设置了多层交叉斜撑，斜撑采用等边角钢与立柱焊接连接，将竖向载荷均匀分散到每根立柱上，同时抵消水平方向的风载与罐体充水时的晃动冲击力，避免结构出现共振变形。平台台面尺寸完全匹配两个5000L卧式储水罐的摆放间距，罐体与台面之间设置橡胶减震垫，减少充放水过程中罐体震颤对钢结构焊缝的疲劳损伤。安装时需要先完成六个独立基础的浇筑找平，待基础混凝土强度达到设计值后再进行立柱吊装，整体结构所有外露钢构件均做了防锈漆喷涂处理，可适应户外露天环境下的长期使用，减少后期维护的除锈补漆频次。
