高层建筑施工用单侧支撑爬模钢模板

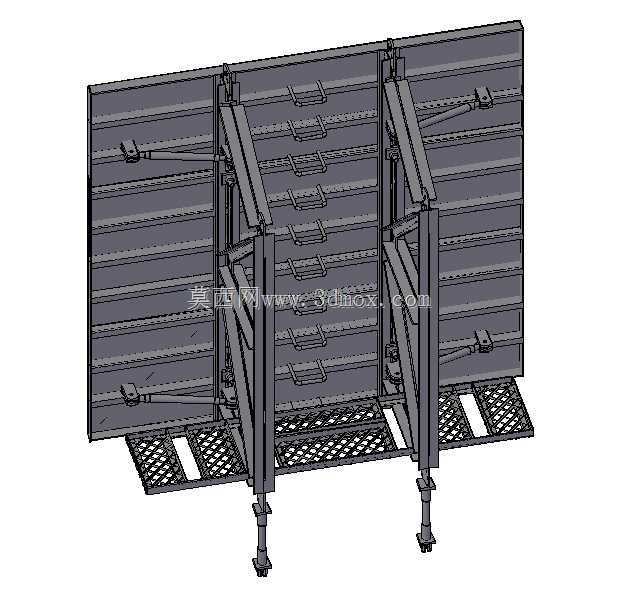

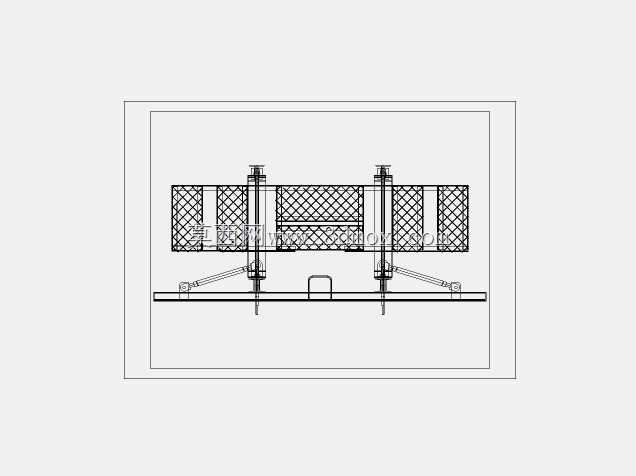

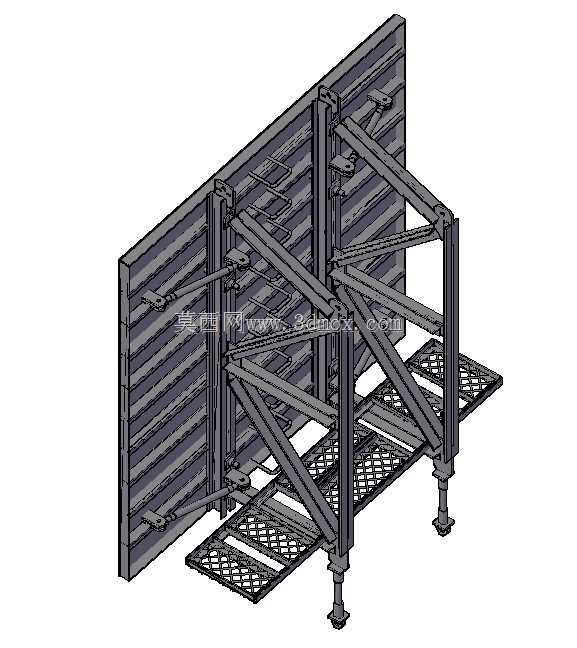

　　这套单侧支撑爬模钢模板结构，主要应用于超高层核心筒、地下室外墙、大坝墩柱等仅具备单侧支模作业面的混凝土浇筑场景，区别于常规双侧对拉模板体系，无需在墙体内部预留对拉螺栓孔，可有效减少后期墙体渗漏隐患，尤其适配防水等级要求高的地下结构、外立面造型规整的超高层筒体结构施工。整套结构由面板体系、支撑桁架、操作平台、可调支腿四个核心部分组成，面板采用加劲肋焊接的钢质面板，肋板间距经过受力验算匹配混凝土侧压力分布，避免浇筑过程中出现面板鼓胀变形，保证成型墙面的平整度。支撑桁架采用三角形空间桁架结构，主弦杆采用矩形型钢制作，腹杆采用角钢交叉焊接，整体形成稳定的受力体系，将混凝土浇筑时产生的侧向压力通过桁架传递至底部可调支腿与结构预埋受力点，

　　无需额外设置外侧斜撑占用外部作业空间。操作平台采用花纹钢板冲孔制作，分层设置在桁架不同高度位置，分别对应钢筋绑扎、模板调校、混凝土浇筑、表面清理等不同施工工序的作业需求，平台边缘设置挡脚板与防护栏杆安装位，满足高空作业的安全防护要求。底部可调支腿采用螺纹调节结构，可根据作业面的实际标高差进行高度微调，调节范围覆盖常规施工面的标高误差，支腿底部设置承压垫板，增大与地面或下层结构的接触面积，避免局部压强过大导致结构沉降偏移。设计过程中优先考虑了爬模的自爬升适配性，桁架上部预留了爬架附着装置的安装接口，可匹配市面上主流的液压爬模机位，无需对模板结构进行二次切割焊接即可完成与爬升系统的拼接，减少现场改制工作量。安装边界方面，

　　整套模板单元的宽度适配常规施工段的流水段划分，单块单元重量控制在现场起重设备的吊装半径覆盖范围内，支撑桁架的后侧伸出长度满足作业人员操作空间需求的同时，不会超出施工升降机的运输尺寸限制，可整体完成场内转运。面板与桁架之间采用螺栓连接，可根据不同的墙体曲率更换对应弧度的面板，适配直墙、弧形墙等不同线型的结构施工需求，连接螺栓的间距经过受力计算，保证面板与桁架的协同受力，避免连接部位出现应力集中导致的局部变形。
