10吨级钢丝绳导向滑轮结构设计

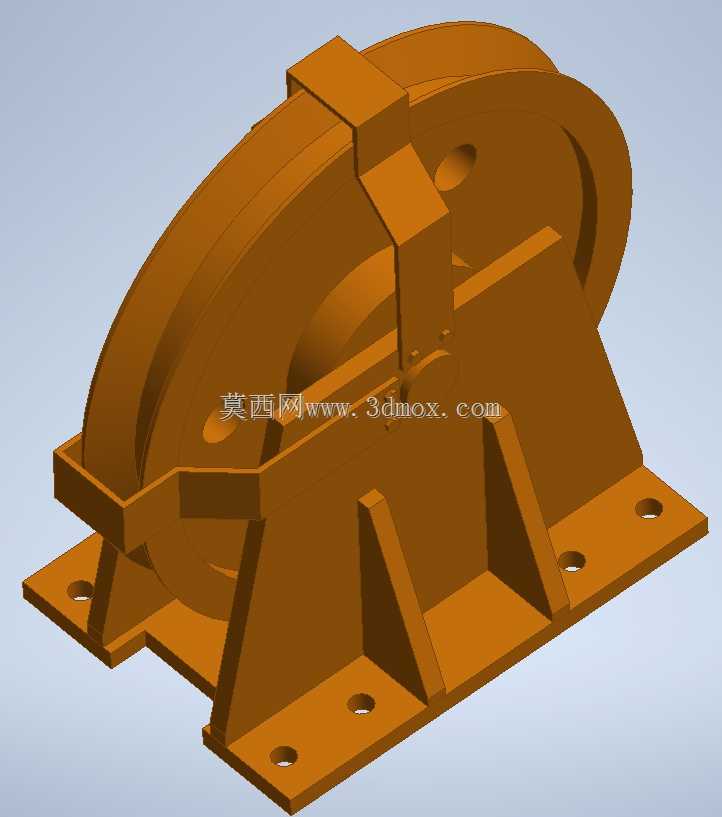

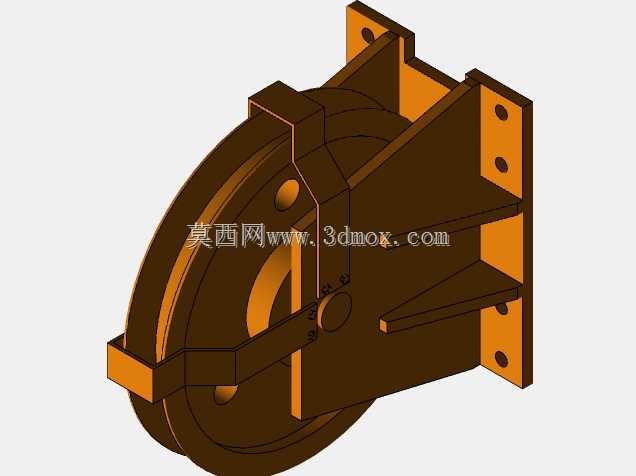

　　在起重吊装、矿山牵引、港口装卸以及重型设备移位的作业场景里，这类大吨位滑轮是钢丝绳传动系统里的核心受力部件，主要作用是改变钢丝绳的牵引方向，同时分散钢丝绳的集中载荷，降低绳索与固定结构之间的摩擦损耗。这款滑轮额定承载能力为10吨，轮体直径设计为490mm，这个直径参数是结合钢丝绳最小弯曲半径要求确定的，能避免钢丝绳因弯折半径过小出现提前断丝、疲劳失效的问题，延长绳索的实际使用寿命。从结构设计来看，整体采用分体式支座结构，底部的安装底板带有多个螺栓固定孔，安装时可以通过螺栓将整个滑轮组件牢固固定在设备机架或者承重基础上，支座两侧设置的加强筋板，是针对承载时的弯矩分布做的补强设计，能避免支座在大载荷下出现形变开裂。

　　轮体上方设置的钢丝绳压块结构，是为了防止作业过程中钢丝绳从轮槽内脱出，尤其是在牵引方向存在偏角、设备启停有冲击载荷的工况下，压块可以约束钢丝绳的径向位移，避免脱槽引发的作业安全事故。轮槽的型线设计匹配对应规格的钢丝绳直径，槽面做了圆弧过渡处理，不会对钢丝绳表面造成切割性损伤，转动部位预留了润滑介质加注空间，日常维护时可以定期加注润滑脂降低转动副的摩擦阻力。在实际选型应用时，需要注意安装基础的平面度要满足装配要求，固定螺栓的强度等级要匹配10吨级的承载需求，安装时要保证轮体的中心平面与钢丝绳的牵引方向处于同一平面，避免出现偏磨轮槽、钢丝绳受力不均的问题。这类滑轮常配套在卷扬机、门式起重机、重型牵引设备以及大型构件的吊装索具系统中，

　　相比小直径滑轮，大直径的轮体设计能有效降低钢丝绳的弯曲应力，在高频次、重载的长期作业场景下，能显著降低绳索的更换频率，减少设备运维的综合成本。整个组件的结构没有冗余设计，所有的加强结构都对应实际受力路径布置，既保证了整体的结构强度，也控制了组件自身的重量，方便现场的安装与更换作业。
