3D打印机送料用MK8驱动齿轮结构

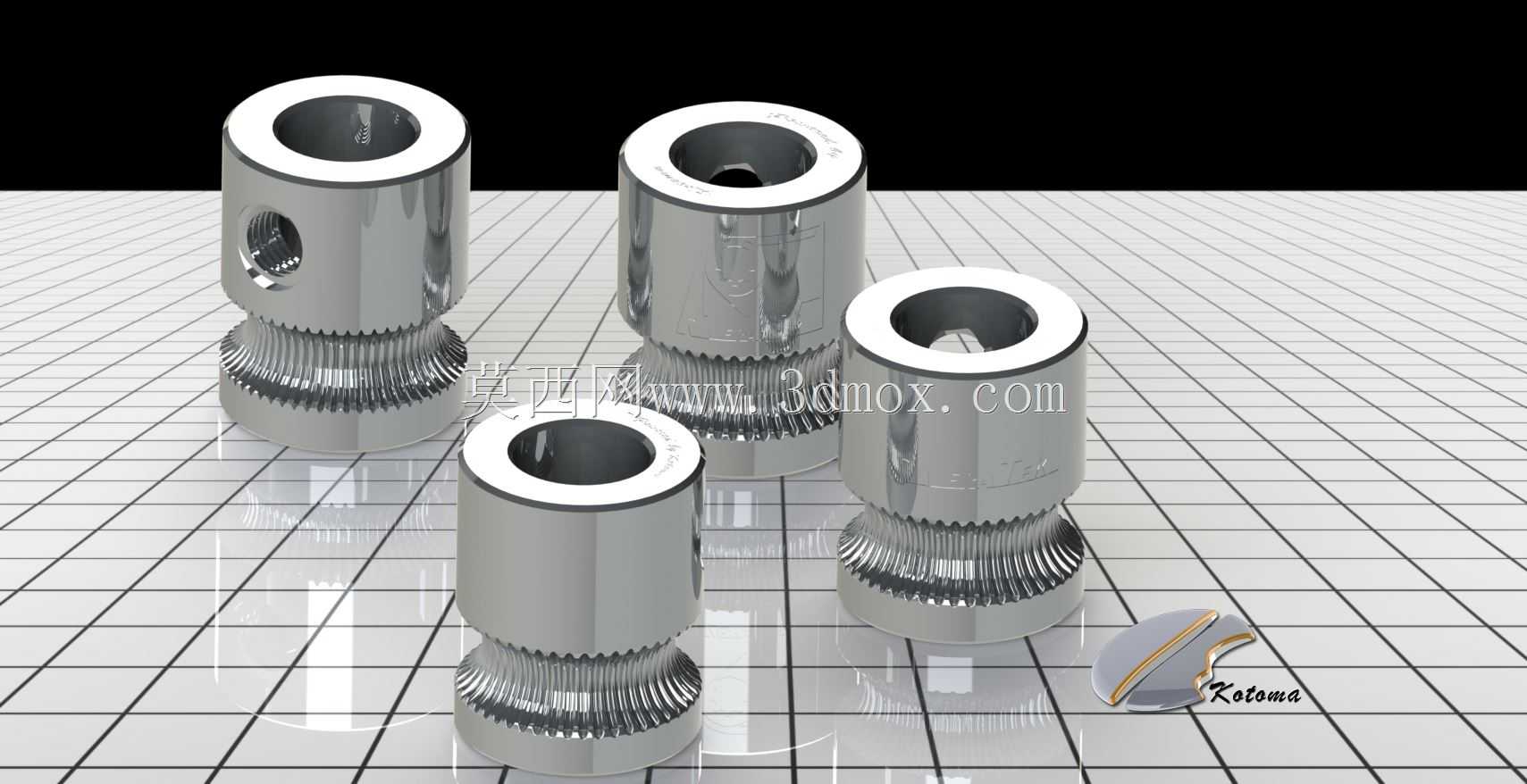

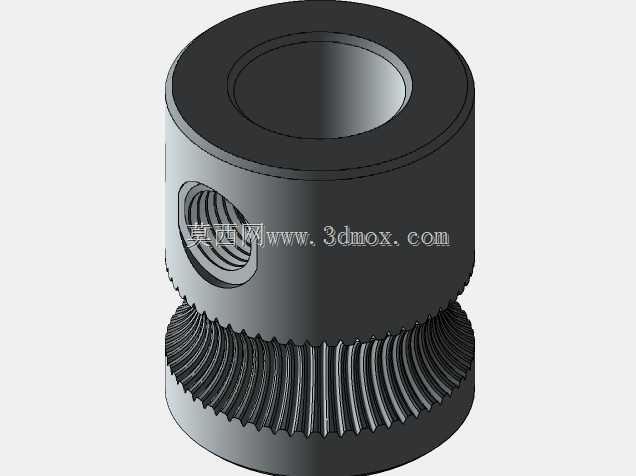

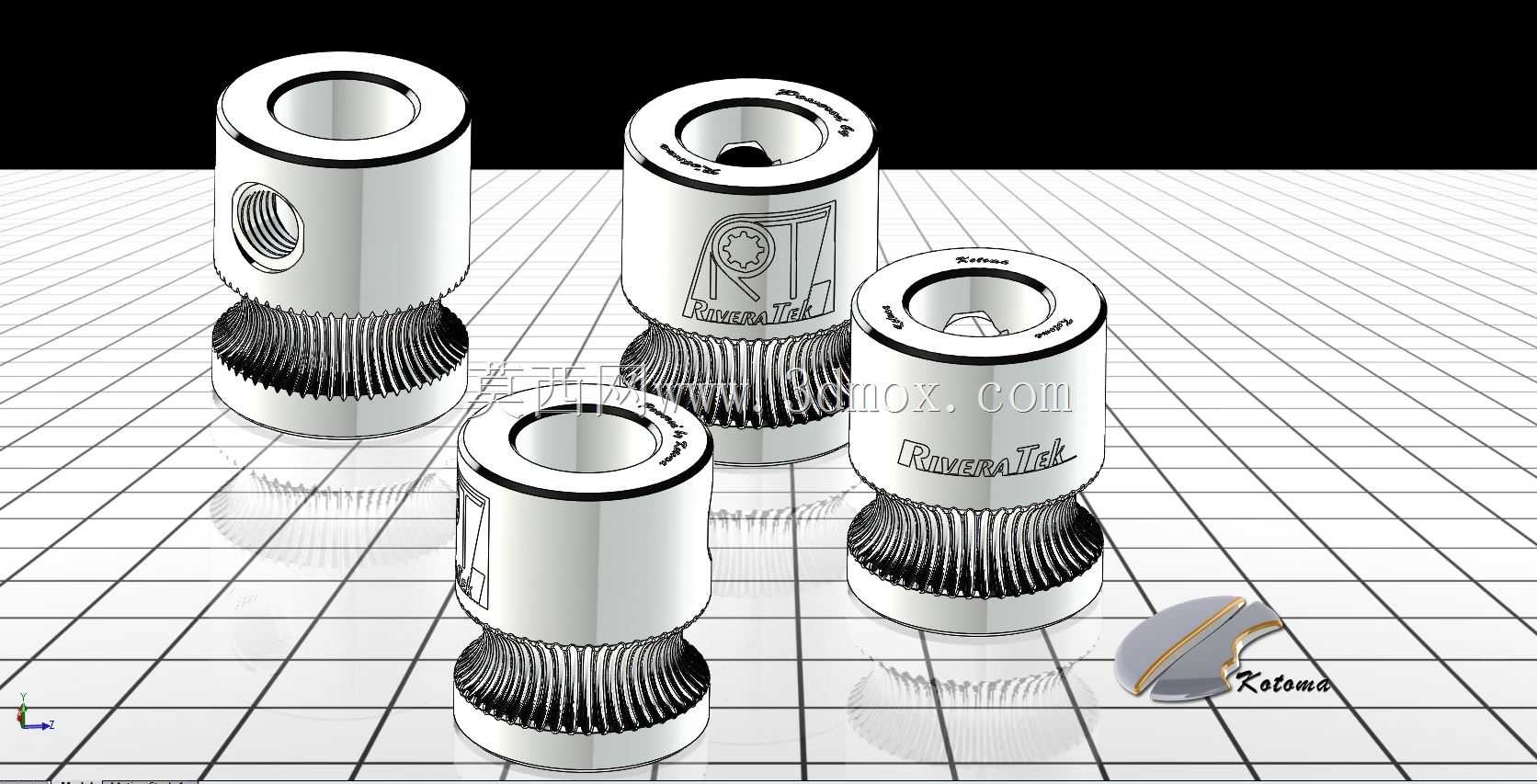

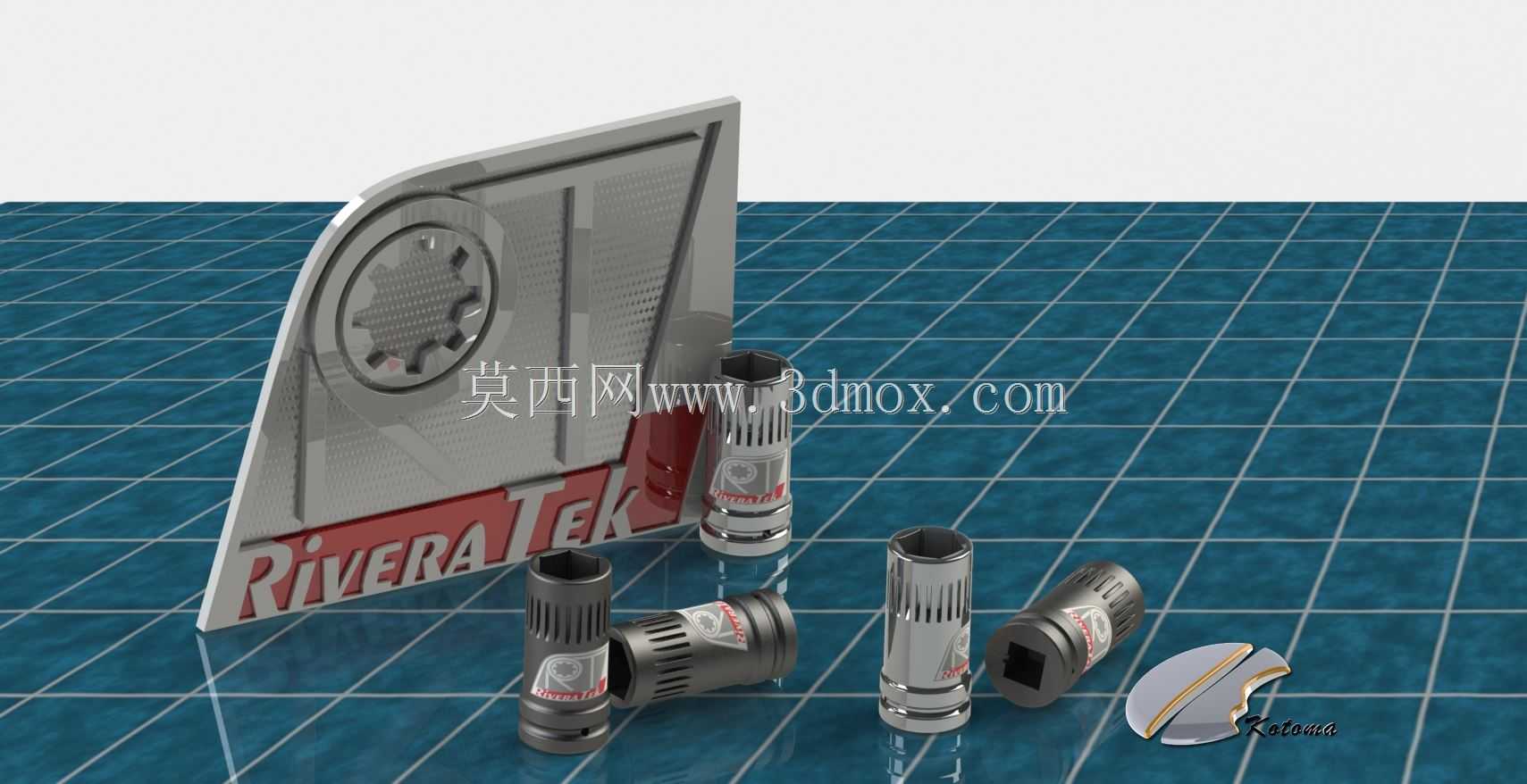

　　桌面级FDM3D打印机的挤出送料环节里，MK8驱动齿轮是直接决定耗材进给稳定性的核心传动零件，日常作业中耗材打滑、进料偏移、层厚不均这类常见故障，多半和驱动齿轮的啮合精度、安装同轴度直接相关。做这个零件的三维结构时，首先要卡准送料轮的啮合齿形参数，齿部采用细密的直齿滚花结构，齿高控制在刚好咬入耗材表层0.1-0.2mm的区间，既不会因为齿过深刮碎PLA、ABS这类热塑性耗材产生碎屑堵头，也不会因为齿过浅导致进给时打滑失步，尤其是打印柔性耗材TPU的时候，这个齿形的咬合力度直接影响软料的推送精度。零件主体采用阶梯轴套式结构，上端的光滑圆柱段是和送料支架安装座配合的定位面，配合公差选H7/g6的间隙配合，保证齿轮转动时无径向窜动，

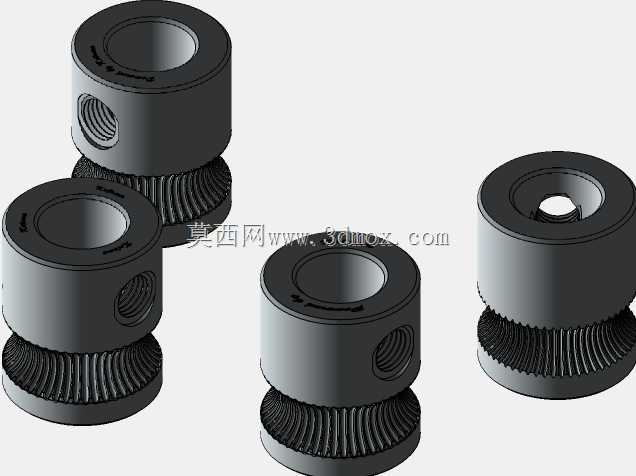

　　侧面的径向螺纹孔是紧定螺钉安装位，用来把齿轮锁紧在步进电机输出轴上，安装时要保证螺纹孔轴线和电机轴的D型切面垂直，避免锁紧后齿轮偏摆。下端的滚齿段是和耗材直接接触的工作区，齿顶圆直径、内孔直径都要匹配标准42型步进电机的输出轴尺寸，内孔和电机轴的配合长度要足够，避免高速送料回抽时齿轮出现轴向窜动。实际装机调试时，这个齿轮和从动压料轮的中心距要调整到合适区间，压料轮的压力要和齿轮咬入深度匹配，压力过大会把耗材压变形导致进料阻力陡增，压力过小则会出现送料不足的问题。从结构设计的角度看，这个齿轮没有多余的冗余结构，整体采用一体式加工结构，既可以用数控车削结合滚齿工艺批量加工，也适合小批量定制时走CNC精雕工艺，

　　零件的所有安装基准面都做了倒角处理，避免装配时刮伤安装座或者割伤耗材，齿部的表面粗糙度要控制在Ra1.6以下，减少送料时的阻力波动，保证长时间连续打印时进给量的一致性。在不同的送料机构布局里，不管是近端挤出还是远端Bowden挤出结构，这个齿轮的安装边界都能适配，只要调整压料臂的压紧行程即可，不需要改动齿轮本身的结构尺寸，通用性较强。
