Vzbot挤出机用龙生肖散热支架结构

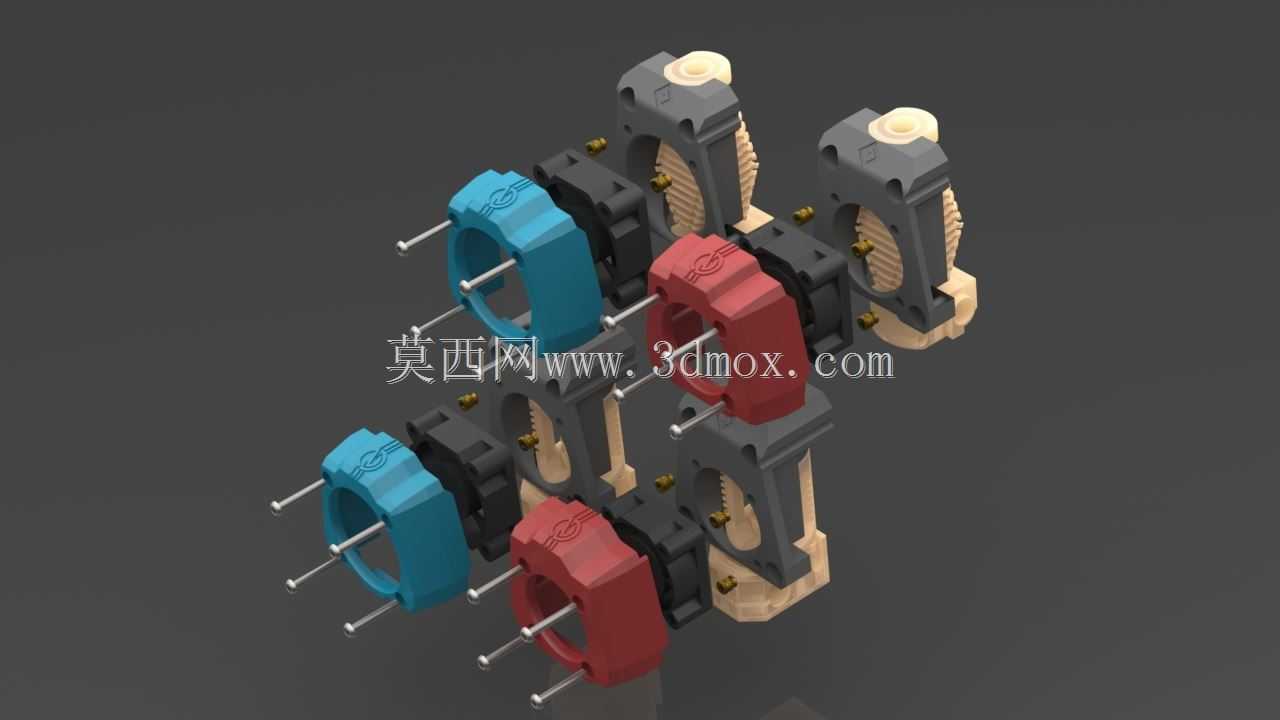

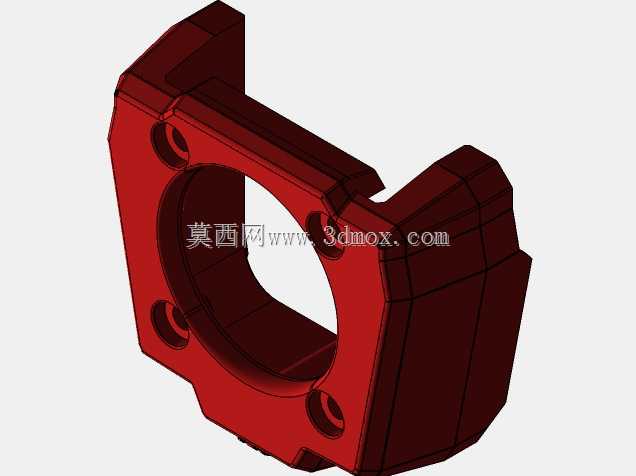

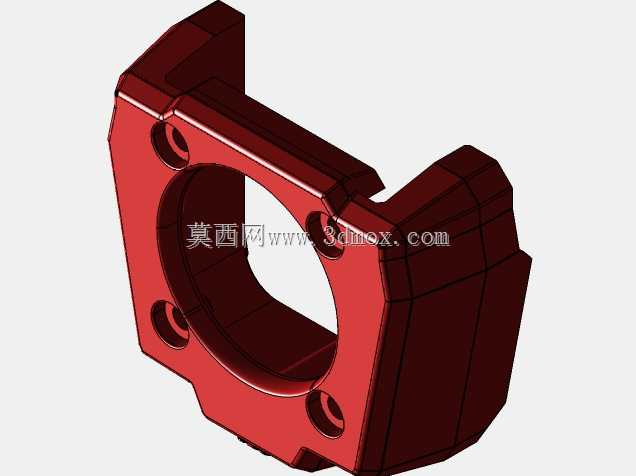

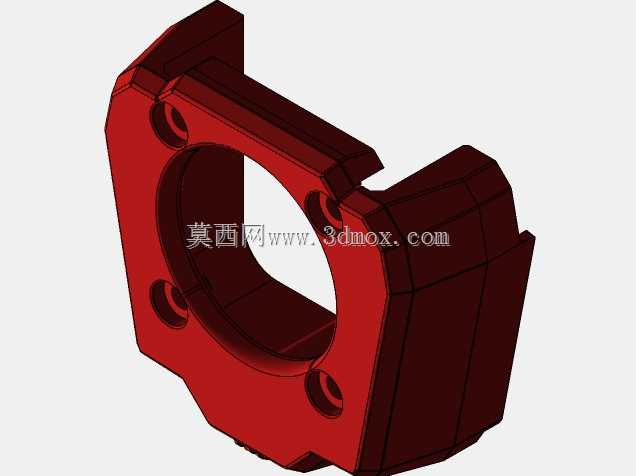

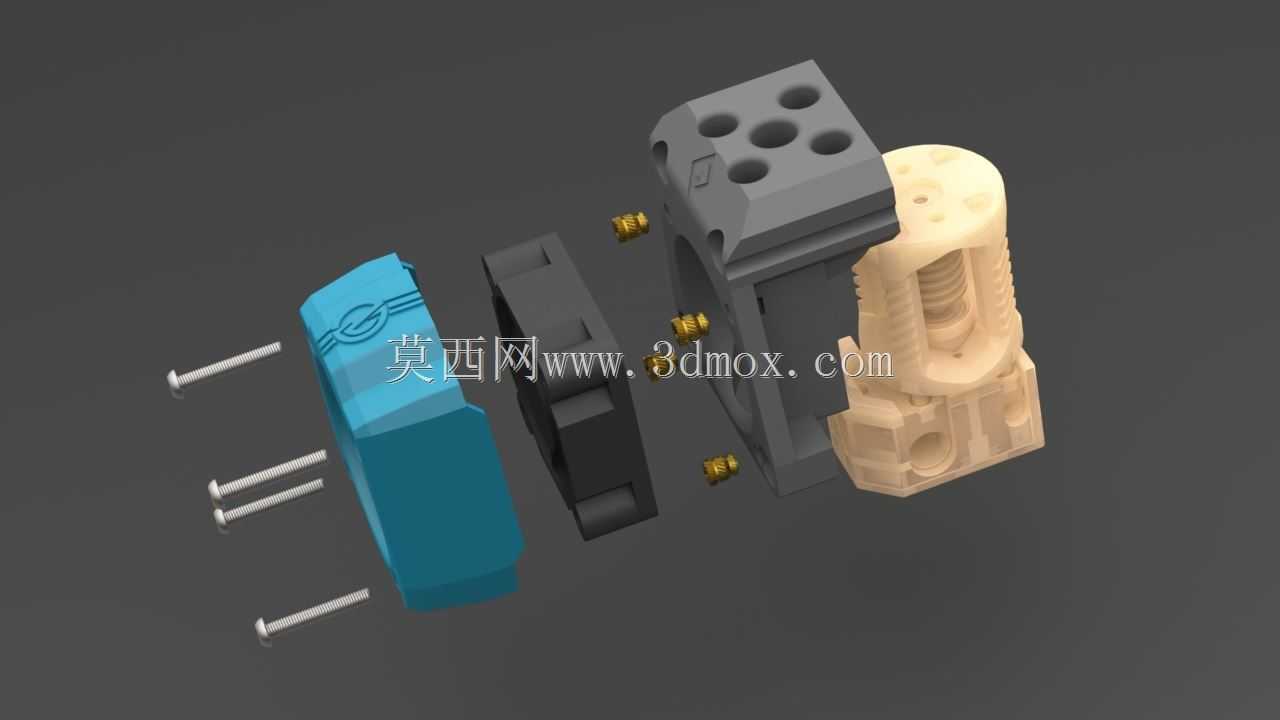

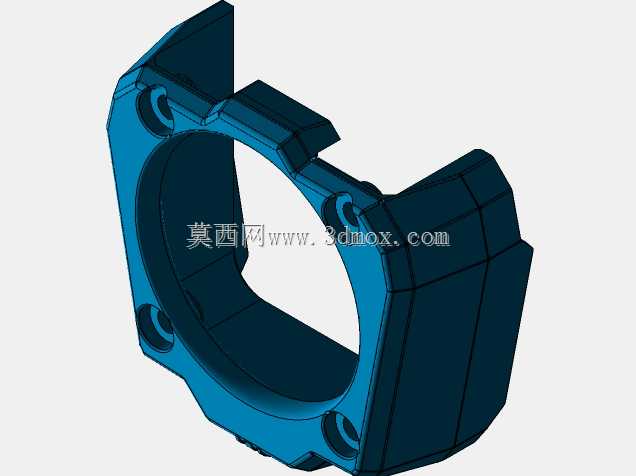

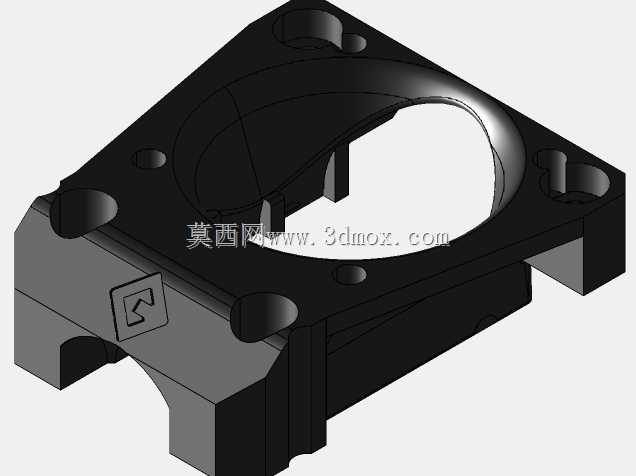

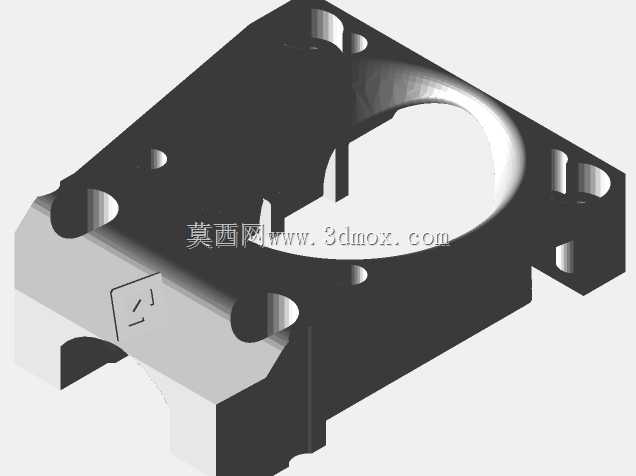

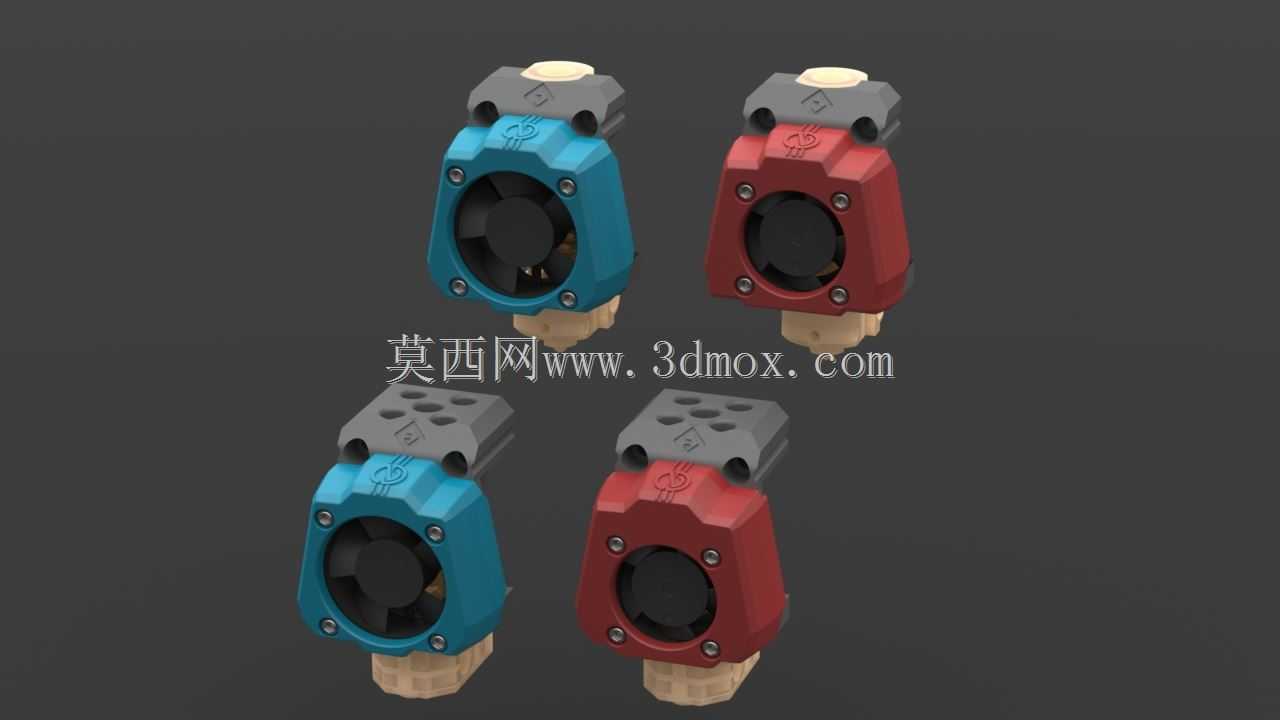

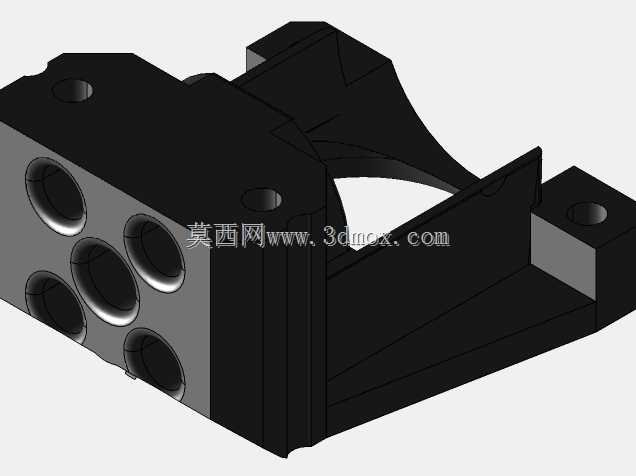

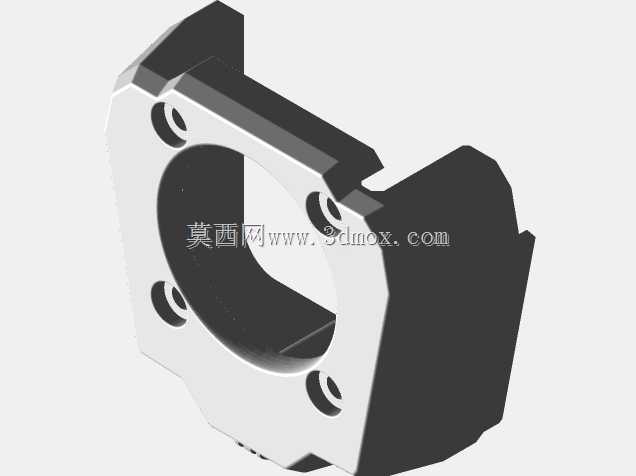

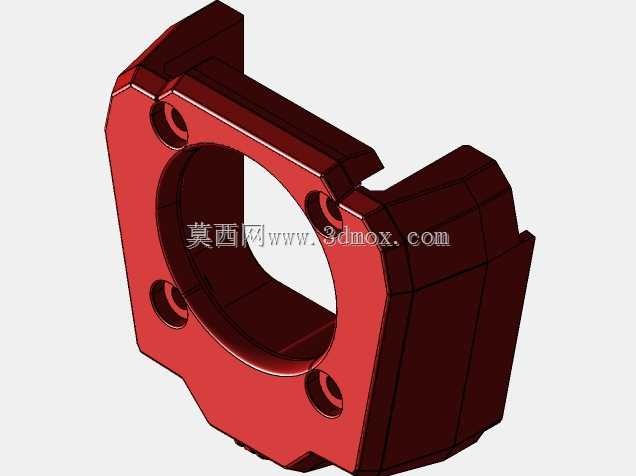

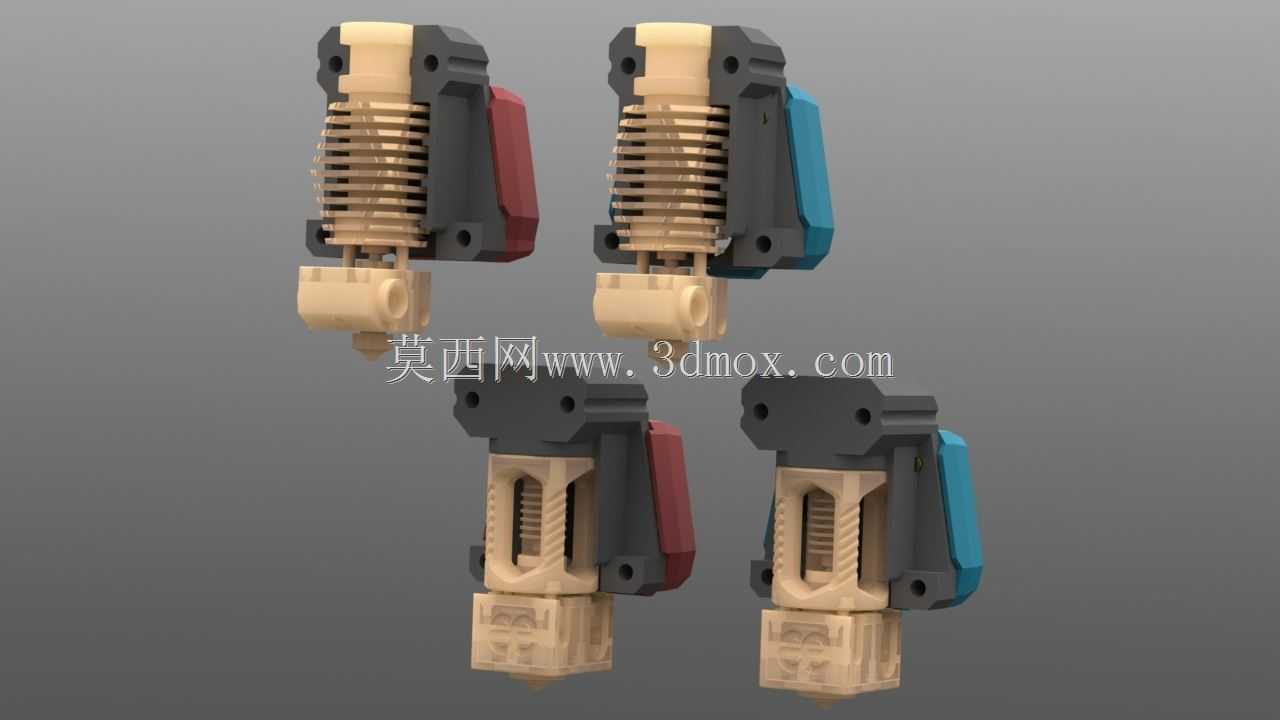

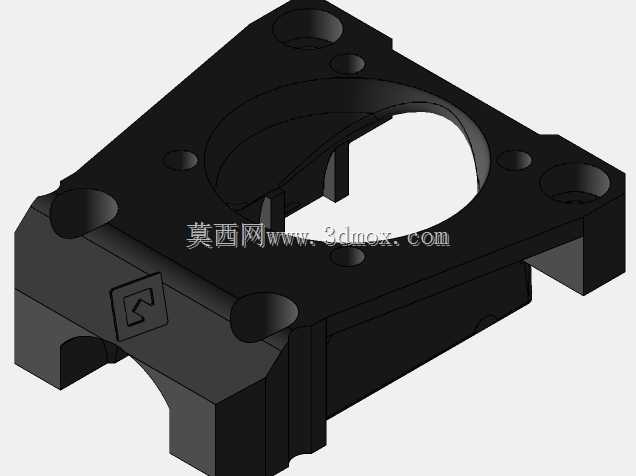

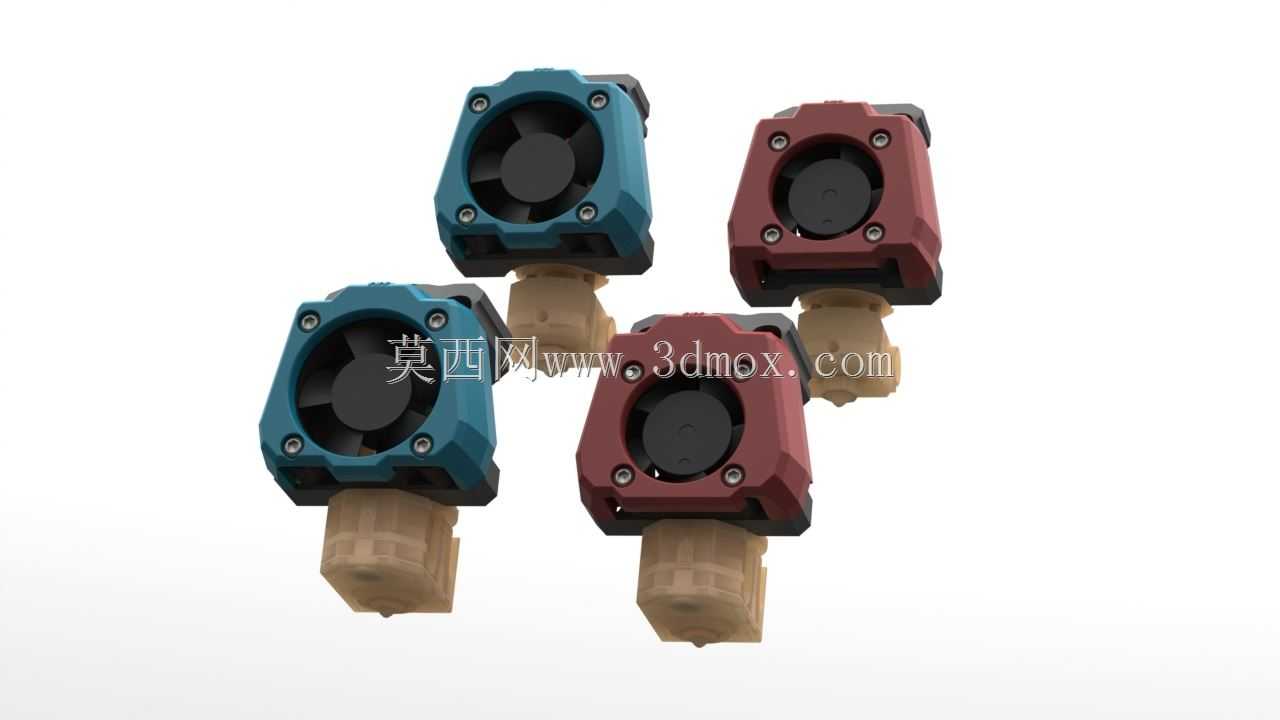

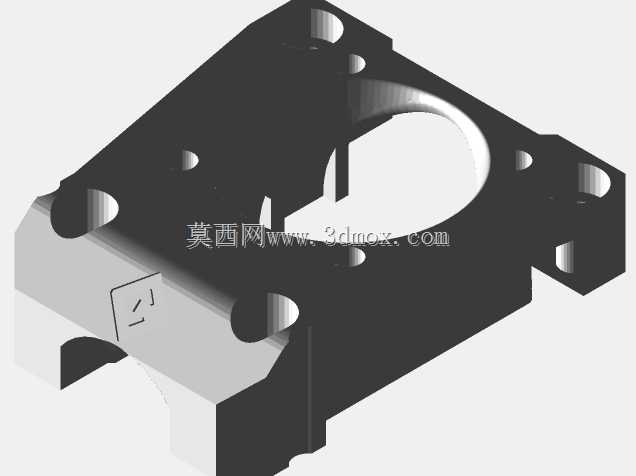

　　这款适配Vzbot系列挤出机的散热支架，核心应用场景是桌面级FDM3D打印机的热端散热工位，直接对接热端与散热风扇的安装衔接，解决高速打印过程中热端热量上行导致的送丝段软化堵头的常见问题。从实际使用角度出发，支架的安装边界完全匹配对应型号挤出机的热端固定孔位，预留的m2螺纹嵌件安装位可直接将风扇、上盖与支架主体锁附固定，无需额外打孔或修改原有挤出机结构，替换原有支架时可直接对位安装，不会和挤出机的送丝齿轮、调平组件产生运动干涉。设计思路上没有采用常规的方正散热外壳造型，而是融入了龙生肖的主题造型元素，在保证散热风道密闭性的前提下做了外观造型优化，风道内部做了导流坡面设计，可将风扇产生的气流完全导向热端散热鳍片区域，

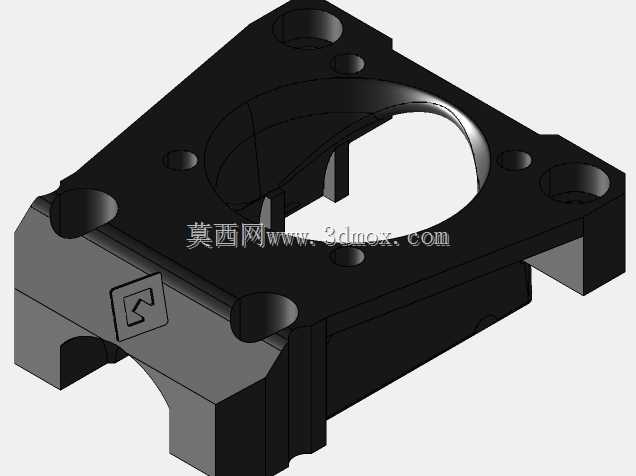

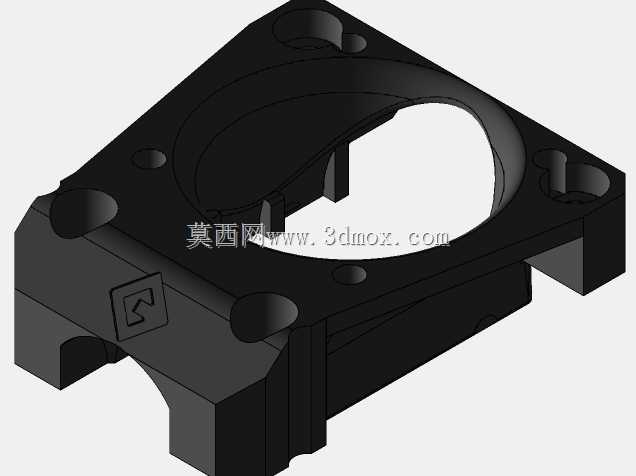

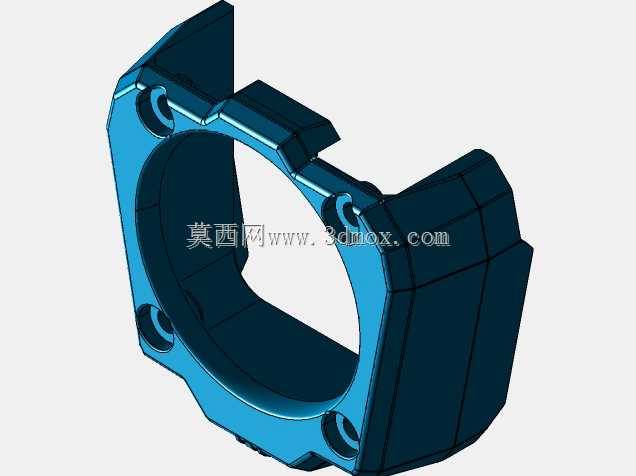

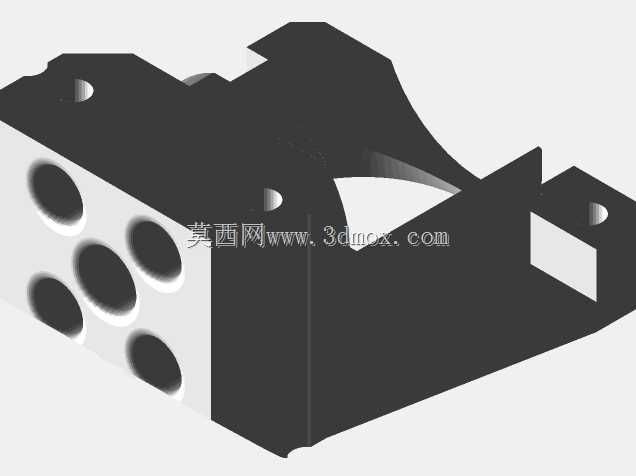

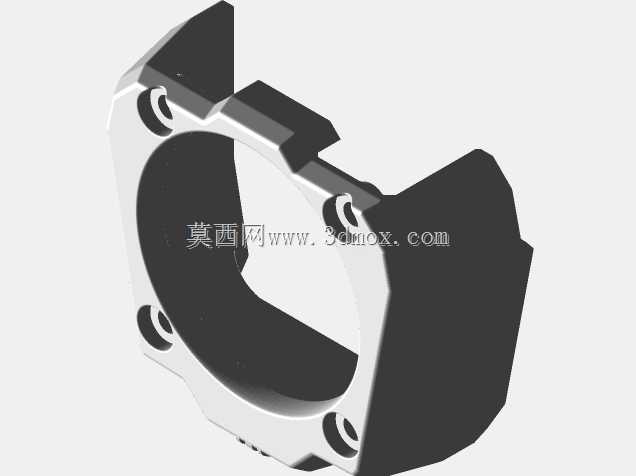

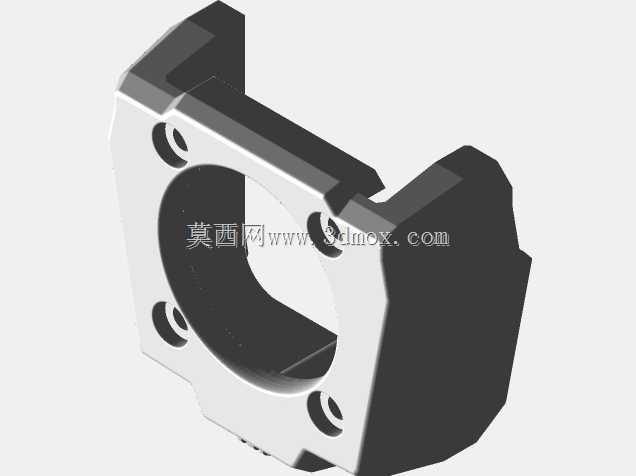

　　避免气流散逸降低散热效率，同时支架底部做了和热端喉管匹配的避让槽，可保证喉管完全插入支架定位孔，保证热端与支架的同轴度，避免安装偏移导致的送丝阻力增大问题。支架两侧的风扇安装位做了沉台设计，风扇安装后表面与支架外表面齐平，不会突出影响挤出机整体的运动轮廓，在打印机X轴高速往复运动时不会和机架、打印平台边缘产生剐蹭。上盖部分做了格栅式的进风开口，既可以阻挡大尺寸杂物进入风扇扇叶区域，又不会阻碍进风效率，上盖与支架的定位采用卡扣加螺丝的双重固定方式，日常维护清理风扇灰尘时可快速拆卸，无需完全拆解整个挤出机组件。从结构强度角度看，支架主体的壁厚做了梯度设计，安装孔位周边做了加厚处理，长期受风扇振动影响也不会出现孔位开裂的问题，

　　而风道外壁做了适当减薄，在保证结构刚性的前提下控制整体重量，降低X轴运动组件的负载，对提升高速打印时的运动稳定性有一定帮助。实际装配时，支架与热端的接触平面做了平整度处理，安装后可保证热端散热鳍片与支架紧密贴合，减少热阻提升热传导效率，配合风扇的强制风冷可将喉管上部温度稳定控制在PLA、PETG等常用耗材的玻璃化转变温度以下，避免耗材提前软化造成的送丝不畅、堵头断料等打印故障。
