集成式滑轮轴承组合结构三维设计

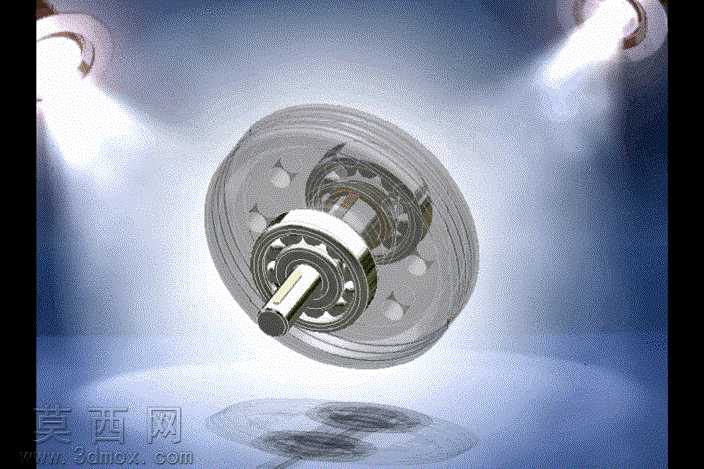

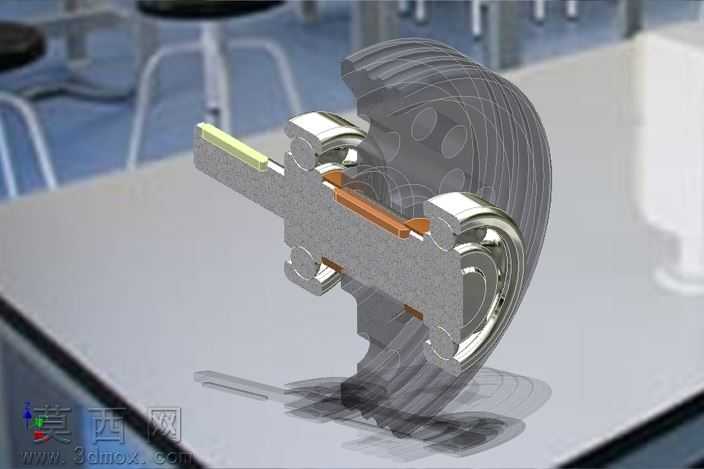

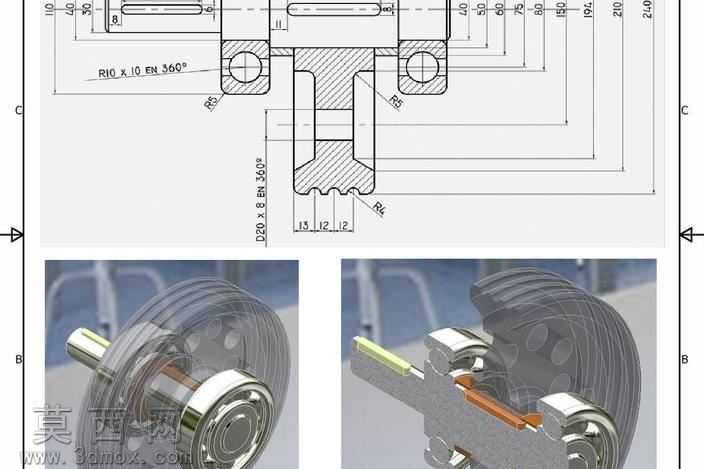

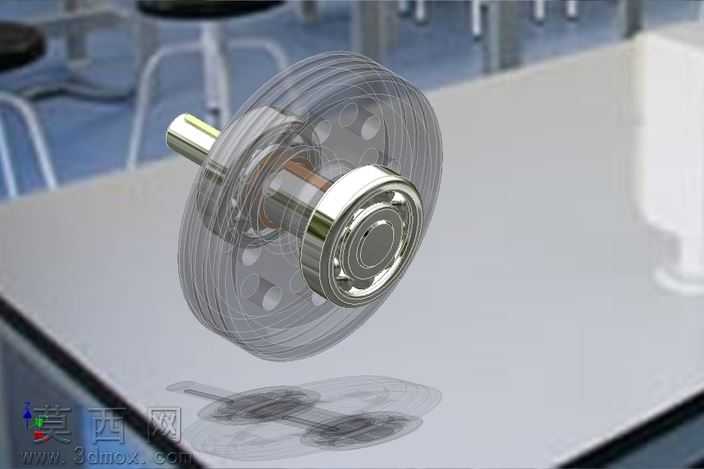

本作品为滑轮与轴承集成的组合构件三维建模成果，建模阶段以机械传动场景的实际功能需求为核心设计逻辑，首先梳理滑轮与轴承的配合关系：滑轮作为承载导向构件，需兼顾绳体导向的槽型弧度与转动灵活性，轴承作为核心转动支撑，需保证内圈与转轴、外圈与滑轮内孔的过盈配合精度，建模时先完成各基础零件的参数化草绘，对滑轮的轮槽曲面、减重孔分布、轴承安装位的同轴度公差做精准约束，对轴承的滚动体、保持架、内外圈滚道的曲面衔接做连续曲率处理，避免后续装配出现干涉问题。装配阶段采用自底向上的装配逻辑，先完成轴承内部滚动体与保持架的子装配，约束滚动体在滚道内的转动自由度，保证轴承转动顺滑无卡滞，再将轴承子装配与滑轮主体、中心转轴完成总装，对各配合面添加贴合、同轴约束，还原真实构件的装配关系。材质与渲染阶段，针对不同零件的实际工业用材赋予对应材质：滑轮主体采用高强度钢材材质，调整金属粗糙度参数模拟锻造钢材的哑光金属质感，轴承滚动体采用高碳铬轴承钢材质，添加轻微反射效果体现精加工表面的光洁度，中心转轴添加镀锌层的金属质感，保持架采用尼龙材质的半哑光塑料质感，场景布光采用多盏聚光灯从斜上方投射，搭配柔和环境光补光，突出构件的金属层次与结构轮廓，同时添加半透明剖面展示效果，清晰呈现轴承内部结构与滑轮的装配嵌套关系，让观看者可以直观理解该组合构件的内部传动逻辑。设计过程中充分考虑构件的实际使用场景，对滑轮轮槽的圆角半径、轴承的载荷分布、转轴的受力强度做了结构优化，保证该三维模型可直接用于后续的工程校核、运动仿真以及生产加工参考，整体模型结构完整，细节还原度高，各零件间的配合关系完全符合机械设计的规范要求。
