龙门式数控加工承载工作台结构设计

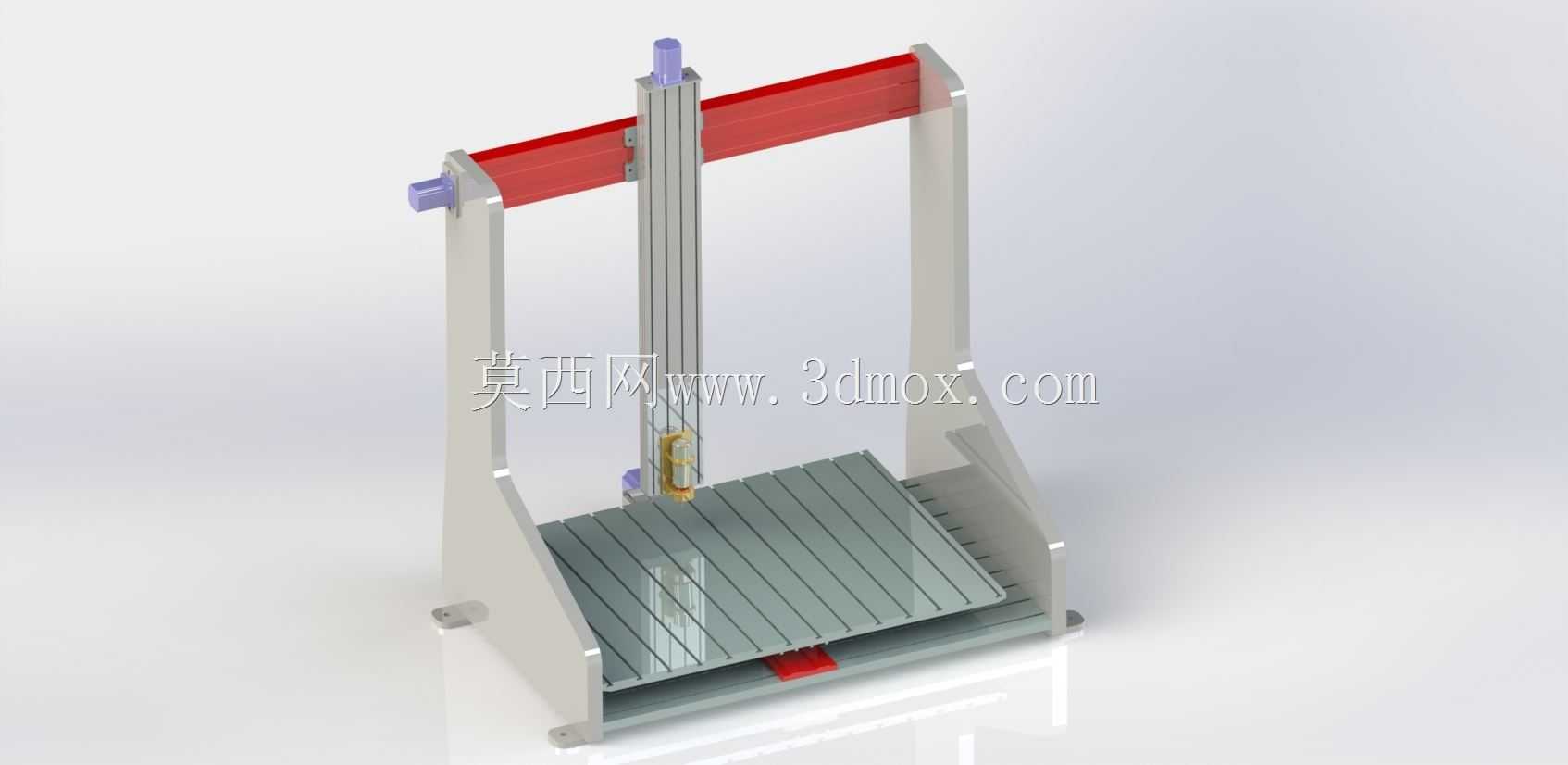

　　该结构为龙门布局的数控加工承载工作台，主要应用于小型数控铣削、轻量切削加工场景，可作为台式数控加工设备的核心承载基体，适配小尺寸工件的平面铣削、钻孔、轮廓铣削等常规机加工工序，也可用于教学演示、小型非标零件的打样加工环节。从结构设计逻辑来看，整体采用双侧立柱支撑横梁的龙门架构，两侧立式立柱作为整机的承重支撑构件，底部与工作台基座刚性连接，形成稳定的框架受力结构，可有效抵消切削过程中产生的横向、纵向切削振动力，避免加工过程中出现结构颤振影响加工精度。横梁采用矩形截面的型材式结构设计，沿长度方向布置滑动导轨副，为垂直滑枕的横向移动提供导向支撑，滑枕内置垂直方向的进给导向结构，可搭载加工主轴完成Z向的进给运动，

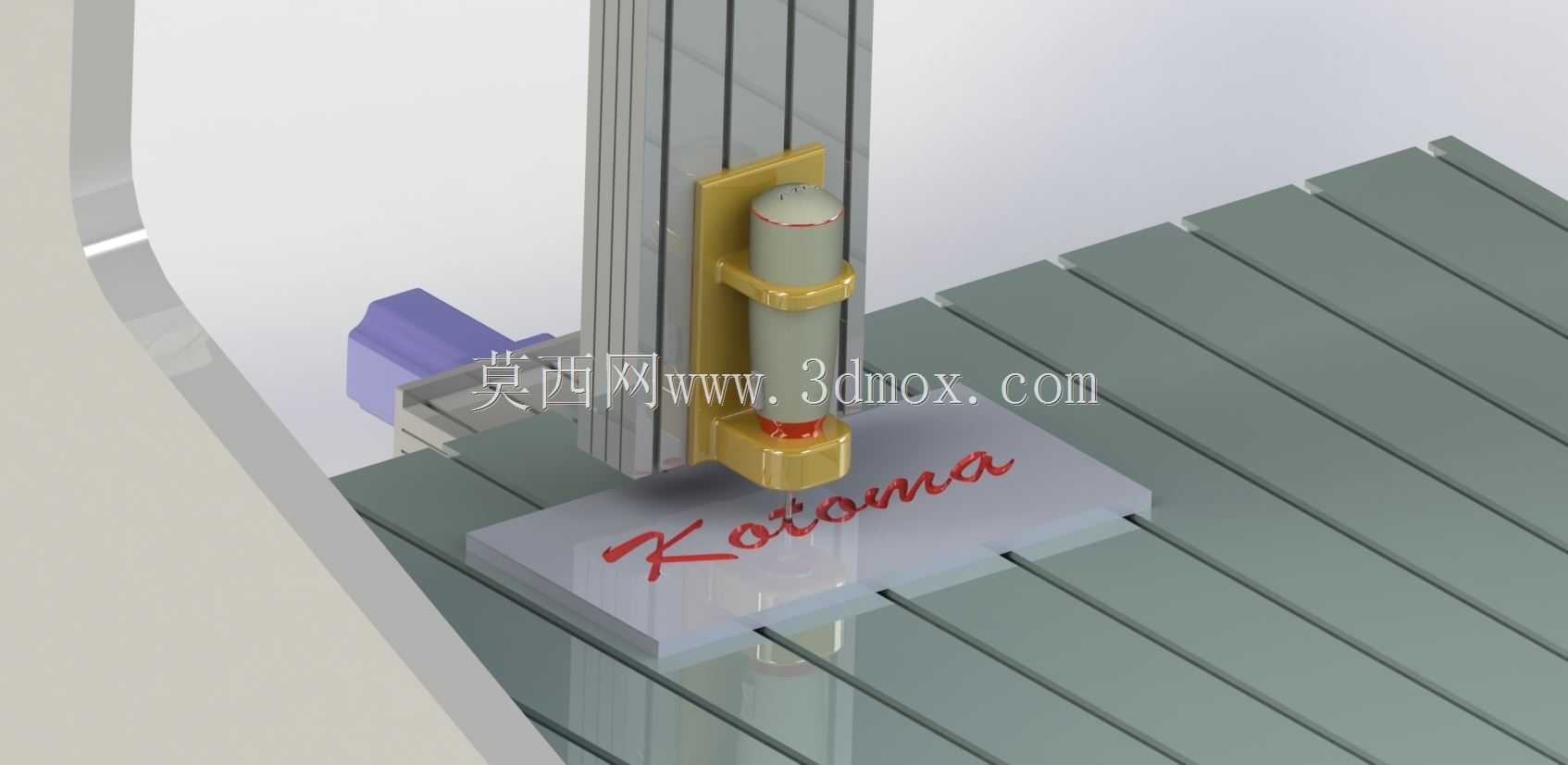

　　实现不同高度工件的加工行程适配。工作台面采用T型槽式的平板结构，台面均匀布置平行的定位槽，可通过T型螺栓、压板组件实现待加工工件的快速装夹固定，台面下方设置滑动导向副，可沿基座的纵向导轨完成前后方向的进给运动，配合横梁滑枕的横向移动、主轴的垂直进给，实现三轴联动的加工行程覆盖。在安装边界方面，该工作台整体占地尺寸适配小型加工车间、教学实验室的场地布局，底部基座设置有水平调节的安装支脚，可通过调节支脚高度完成工作台面的水平度校准，无需额外浇筑大型设备基础，降低了设备部署的场地要求。结构设计过程中，各运动副均预留了标准的传动组件安装空间，可适配丝杠传动、同步带传动等多种进给传动方案，立柱与横梁的连接位置设置有定位止口，

　　可保证装配过程中横梁与工作台面的平行度公差，降低现场装配的调试难度。工作台面的承载能力经过结构受力校核，可满足常规有色金属、非金属板材的加工承载需求，不会因工件装夹受力出现台面变形问题，整体结构的受力路径清晰，从工件切削点的受力通过台面传递至底部基座，再通过两侧立柱形成闭环受力框架，有效分散切削载荷，保证长期使用的结构稳定性。
