数控机床外防护壳体结构设计

　　在机械加工车间的实际布局中，数控机床外壳是隔绝加工区域与车间公共空间的核心结构件，其设计合理性直接影响车间作业安全、设备运维效率以及现场整洁度。从实际应用场景来看，这类外壳需要覆盖机床的主轴加工区、排屑路径、传动部件区域，同时预留操作门、观察窗、管线过孔、排屑口等功能开口，适配立式加工中心、数控铣床等常见金属切削设备的外围防护需求。设计过程中首先要考虑的是防护边界的匹配性，外壳的整体安装尺寸需要贴合机床床身的外围轮廓，底部安装边预留与机床底座地脚区域的适配余量，避免与机床的进给轴行程、拖板运动轨迹产生干涉，同时要保证外壳内壁与机床运动部件之间留有足够的安全间隙，防止高速运动的部件剐蹭护板内壁。从功能特性上看，

　　这类外壳采用多段钣金拼接的结构形式，侧面设置可开合的安全防护门，门上镶嵌高强度透明观察窗，方便操作人员在设备运行时观察内部切削状态，同时阻挡高速飞溅的切屑、切削液向外溅射，避免切屑烫伤操作人员、切削液污染车间地面。外壳的顶部设计为微倾斜的导流结构，避免车间积尘、洒落的切削液在顶部堆积，同时预留吊装孔位，方便设备整体转运时的吊装作业。在结构细节处理上，外壳的拼接处采用折边咬合加密封胶条的设计，减少切削液从拼接缝隙渗漏的概率，所有外露的钣金边缘都做卷边钝化处理，避免安装、运维过程中划伤作业人员。针对机床的管线排布需求，外壳的后侧预留标准化的管线过孔，过孔处安装橡胶护圈，保护电缆、切削液管路穿过外壳时不被钣金锐边割损，

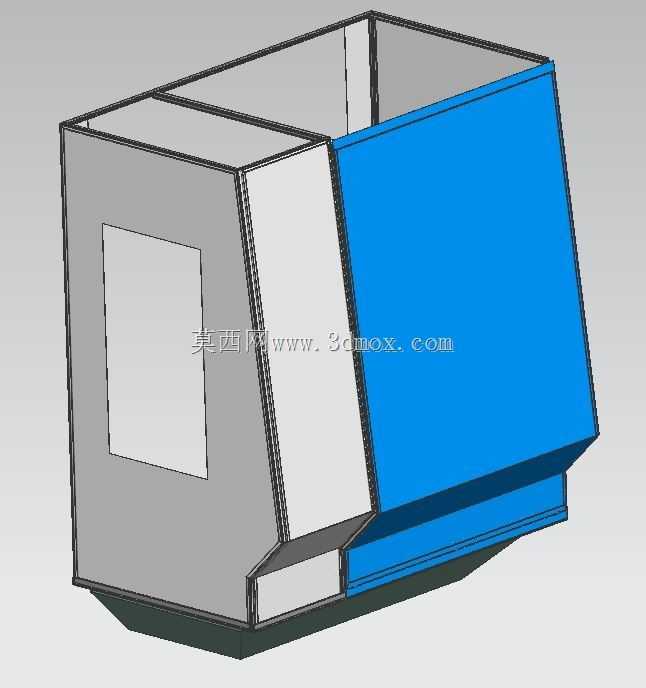

　　同时在外壳对应排屑器的位置预留匹配的排屑开口，保证加工产生的金属切屑能够顺畅排入排屑装置，不会在护壳内部堆积。从设计思路的落地角度，这类外壳的建模过程优先以机床本体的三维轮廓为装配基准，先确定整体的安装基准面，再拆分各个钣金板块的结构，每一块护板的折边角度、安装孔位都对应机床床身上的预装连接点，保证现场安装时能够直接对位装配，不需要二次打孔修改。同时外壳的操作门位置要匹配操作人员的常规作业高度，观察窗的视野范围覆盖主轴加工的核心区域，减少操作人员观察加工状态时的视觉盲区，门体的开合轨迹要避开周边的工位器具、管线排布，保证开关门操作顺畅无阻碍。在实际选型适配时，这类外壳的尺寸边界需要根据对应机床的行程参数调整，

　　比如大行程数控铣床的外壳需要相应加宽轴向的防护范围，小型数控钻铣床的外壳则可以适当压缩外围尺寸，减少设备占用的车间空间，同时外壳的表面处理采用静电喷塑工艺，提升耐油污、耐锈蚀的能力，适应车间多油、多切削液的作业环境，长期使用也不会出现表层脱落、锈蚀穿孔的问题。
