四转子汪克尔转子发动机结构展示模型

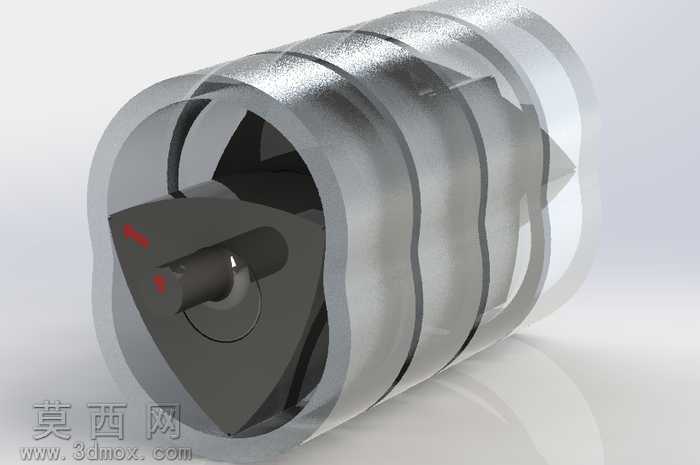

本作品为四转子汪克尔转子发动机的结构展示三维模型，建模阶段围绕汪克尔发动机的核心运行逻辑展开，首先梳理了四组转子、配套外壳与凸轮轴的装配层级关系，严格按照三角转子的型线参数构建转子主体，确保转子的三个弧面轮廓与外壳型线精准匹配，避免出现运动干涉问题。建模过程中对凸轮轴的偏心结构做了精细化处理，每一组转子对应的偏心轴段相位差严格遵循四转子引擎的排布规律，保证模型在模拟旋转时能够还原真实的动力输出时序。外壳部分采用半透明材质进行渲染表现，既能够清晰展示内部转子的装配位置与形态，又通过磨砂半透的材质质感区分了壳体与内部运动构件的视觉层次，内部三角转子采用深灰色金属材质，赋予其细腻的磨砂金属质感，表面的红色标记点用于标识转子的相位位置，方便观察转子在运转过程中的姿态变化。模型的结构设计完全服务于原理展示需求，将四组转子依次排布在同轴的凸轮轴上，相邻转子之间设置了分隔结构还原真实引擎的腔体分隔逻辑，整体外壳做了分段式的透明处理，无需拆解模型即可直观看到每一个腔体内转子的位置与形态。设计思路上摒弃了多余的外部附属构件，聚焦汪克尔引擎最核心的三角转子-偏心轴- epitrochoid型线外壳的配合关系，通过四转子的排布设计，直观展现多转子汪克尔引擎相比单转子结构的动力叠加逻辑，旋转模型即可观察到四个转子在各自腔体内按照固定相位差做行星运动，配合偏心轴的转动完整复现进气、压缩、做功、排气的循环过程，能够帮助观看者快速理解汪克尔发动机与传统往复式活塞发动机完全不同的运行原理，模型的每一处结构都做了倒角与细节处理，避免出现尖锐的建模棱角，渲染阶段采用柔和的影棚布光，突出金属转子的质感与半透明外壳的通透感，让内部结构的展示更加清晰直观，整体模型既保证了结构原理的准确性，又具备良好的视觉展示效果。
