汽车涡轮增压器结构三维建模作品

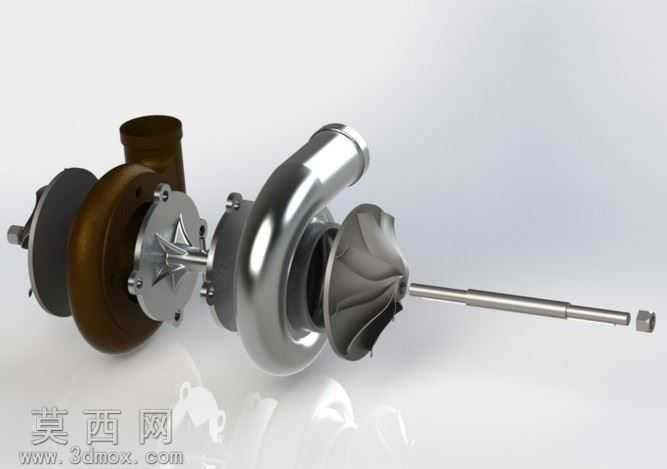

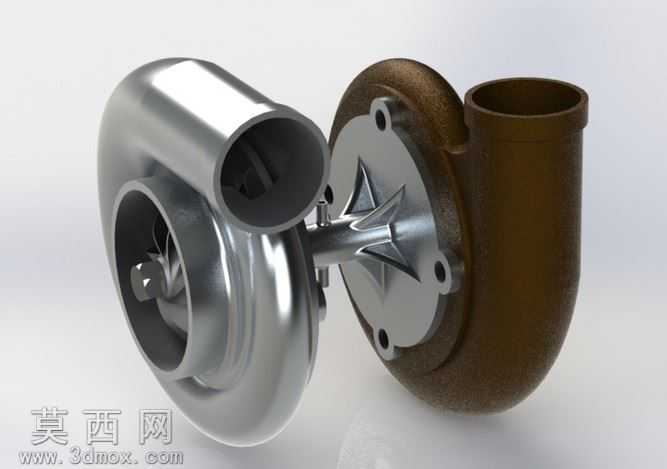

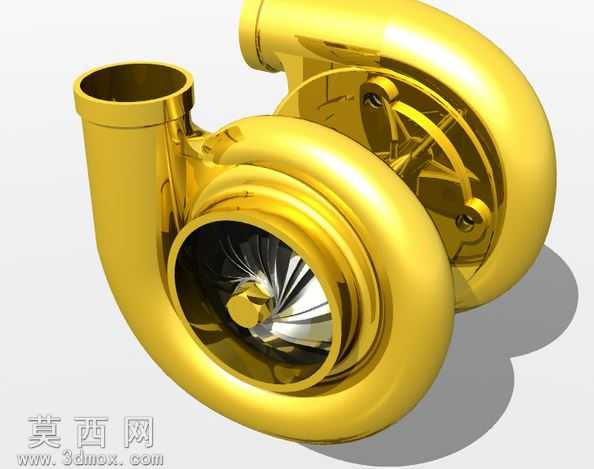

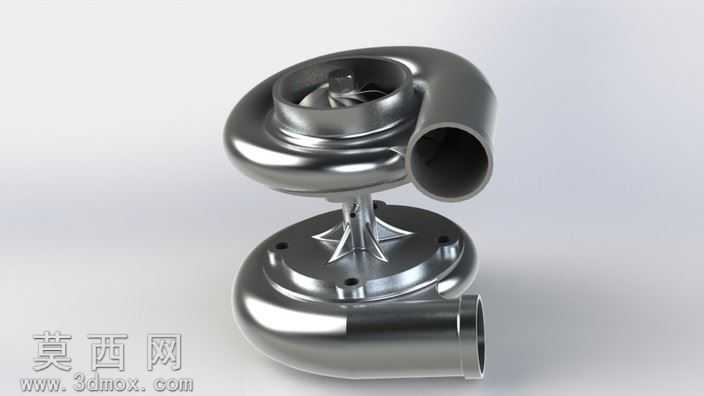

本作品为汽车动力系统核心部件涡轮增压器的三维建模成果，建模过程依托三维机械设计软件完成，全程遵循机械零部件建模的参数化设计逻辑，从核心结构拆分入手逐步完成整体搭建。建模初期先对涡轮增压器的功能结构进行拆解，将整体划分为压气机端、涡轮端、中间连接转轴三个核心模块，分别完成各模块的独立建模后再进行整体装配约束，保证各部件的同轴度、装配间隙符合真实机械结构的设计要求。材质渲染阶段针对不同部件的实际工业材质进行参数调整，压气机端壳体采用抛光铸铝材质，调整金属粗糙度参数模拟亮面金属的反光质感，还原铝合金压气机壳经过精加工后的光滑表面效果；涡轮端壳体采用耐高温铸铁材质，调整材质的漫反射颜色与粗糙度参数，模拟铸铁部件长期处于高温工作环境下的哑光棕褐质感，同时添加细微的表面颗粒纹理还原铸造件的表面特征；内部叶轮与转轴采用高强度合金钢材质，调整金属高光参数体现机加工金属的冷硬质感，叶轮叶片的曲面造型经过多次曲率调整，保证叶片曲面顺滑无折角，符合流体力学对叶轮型面的设计要求。结构设计上完整还原了涡轮增压器的核心工作结构，压气机端的离心式叶轮叶片角度经过参数化调整，与压气机壳的蜗壳流道曲率完全匹配；涡轮端的向心式涡轮叶片与涡轮壳的进气道、出气蜗壳形成完整的流体通路；中间转轴部分添加了连接法兰与安装定位孔，法兰上的螺栓孔按照圆周均布规则进行阵列排布，定位孔的位置与尺寸符合通用涡轮增压器的安装标准。建模过程中对所有配合面进行了公差预留设计，保证虚拟装配状态下各部件不存在结构干涉，同时对模型的整体尺寸保留了参数化调整接口，可根据不同排量发动机的增压需求快速缩放调整整体尺寸，适配不同的动力匹配场景。渲染阶段采用工作室三点布光方案，主光源从斜上方45度角打亮模型主体，辅助光源补充暗部细节避免出现死黑区域，背光源勾勒金属部件的轮廓边缘，突出不同材质部件的质感差异，最终渲染效果清晰展现了涡轮增压器的内外结构特征与材质区分，可用于机械原理教学、产品结构展示等场景。
