带涡轮增压组件的单缸四冲程发动机结构

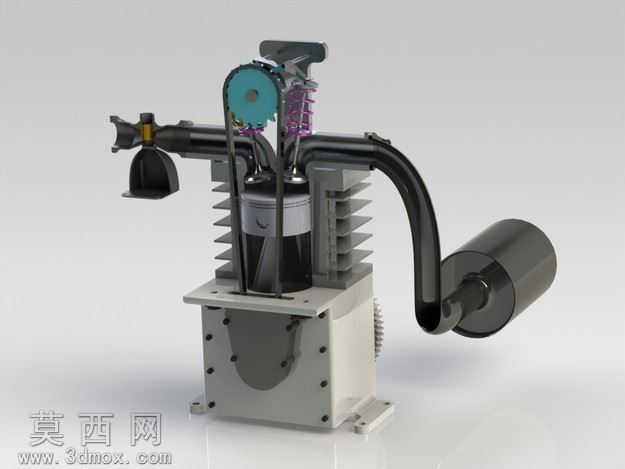

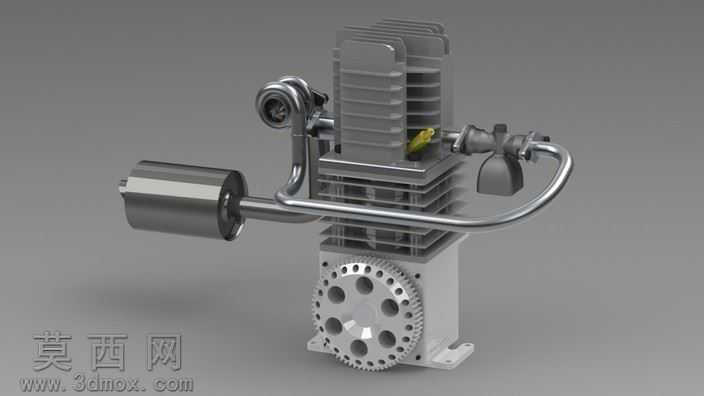

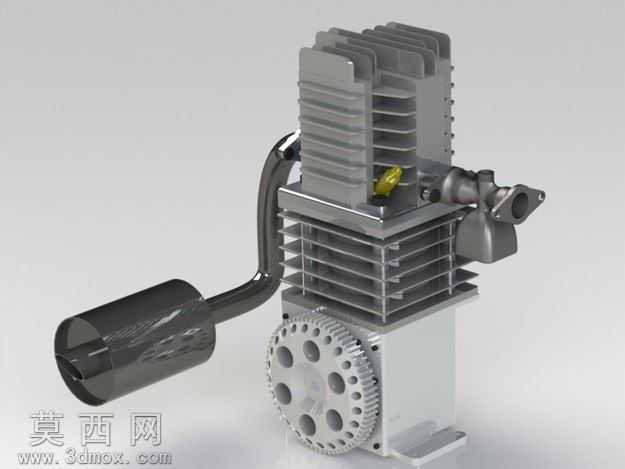

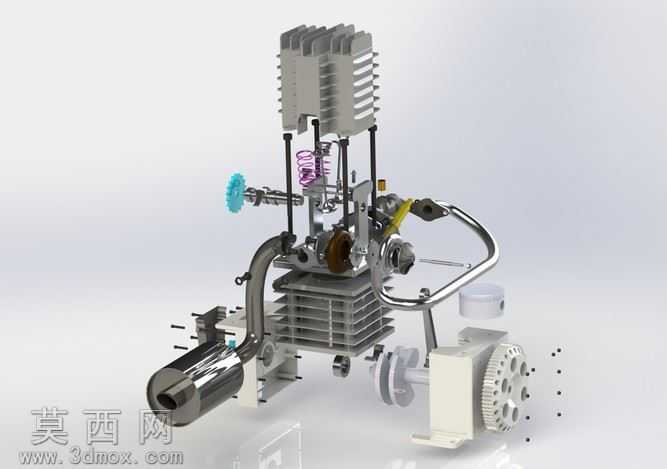

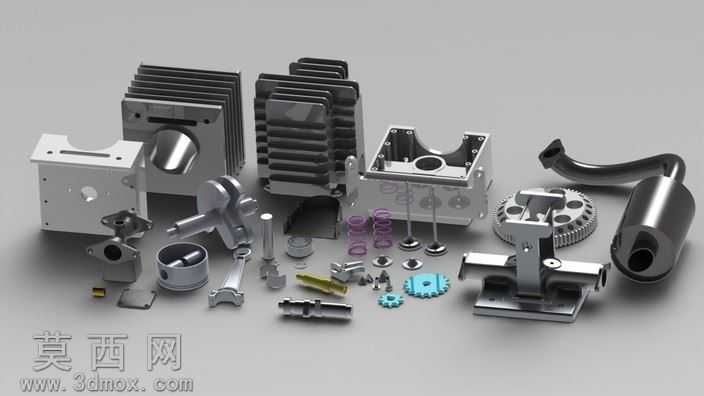

本作品为单缸四冲程发动机的完整三维结构设计，额外集成涡轮增压组件，整体建模过程严格遵循内燃机实际工作逻辑开展。建模阶段先完成核心运动机构的参数化搭建：以曲柄连杆机构为核心，精准匹配曲轴回转半径、连杆长度与活塞行程的对应关系，确保活塞在上止点、下止点的位置精度，还原1:3.6的压缩比参数；进排气门组件单独完成配合建模，气门杆与气门导管的间隙、气门弹簧的预紧行程都按照通用内燃机设计规范设定，保证配气机构与曲轴运动的同步性匹配。气缸体部分采用分体式建模思路，散热鳍片按照等间距阵列排布，鳍片厚度、间距参考通用风冷单缸发动机的散热需求设定，缸体内部的燃烧室轮廓经过曲面优化，贴合压缩比对应的容积要求。涡轮增压组件作为附加结构，独立完成涡轮壳、压气机叶轮、连接管路的建模，进气管路与气缸进气道的对接位置做了平滑过渡处理，排气管路与排气门出口的连接位做了密封结构的细节还原。附属结构方面，正时齿轮组按照传动比匹配齿形参数，齿轮啮合间隙控制在合理公差范围内，启动飞轮做了边缘齿圈与中心安装位的细节刻画，各类密封垫片、紧固件都按照实际装配位置逐一排布，所有可运动部件都保留了正确的运动自由度。材质与渲染阶段，金属部件根据功能区分材质：缸体、曲轴等承载件采用铸铝哑光材质，散热鳍片做细微的粗糙质感处理还原铸造表面特征，气门、齿轮等运动摩擦件采用抛光钢材质，管路、消音器部件做发黑氧化的金属质感，密封胶圈、垫片采用橡胶哑光材质，渲染时采用柔和的顶光搭配侧方补光，清晰呈现所有零件的轮廓与装配关系，整体装配完成后可直观观察四冲程循环的完整运动过程，以及涡轮增压组件与主机的连接逻辑，建模过程中对部分非核心结构做了简化处理，重点突出核心运动机构与增压组件的配合关系。
