挤出机用法兰连接组件三维结构设计

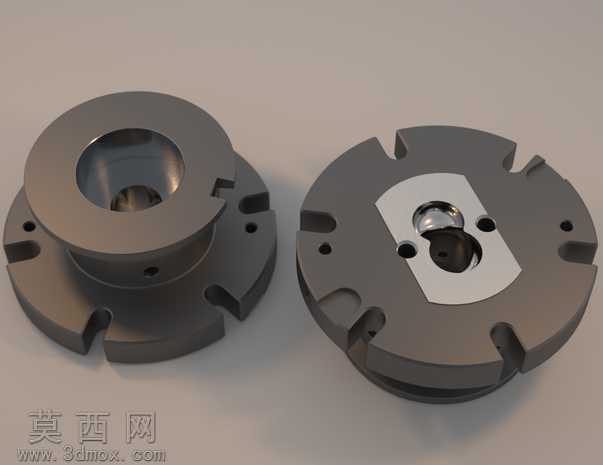

本作品为挤出机配套使用的法兰连接组件三维模型，建模过程依托三维参数化设计软件完成，全程遵循机械加工工艺与装配逻辑开展结构设计，完整还原了法兰组件的真实形态与功能细节。建模阶段首先梳理挤出机法兰的工况需求，明确其作为挤出流道衔接、部件定位核心零件的功能定位，先绘制法兰主体的旋转截面草图，通过旋转特征生成法兰的基础盘体与轴颈结构，针对盘体上的周向定位卡槽、安装孔位，采用阵列特征完成均布结构的快速创建，保证各卡槽、孔位的位置度符合装配公差要求；针对法兰中心的流道型腔，结合挤出物料的流动特性做了顺滑过渡的曲面处理，避免流道内出现直角死角造成物料滞留。模型渲染阶段采用金属材质质感表现，为法兰主体赋予了经过发黑处理的合金钢材质，调整材质的粗糙度、金属度参数还原工业金属零件的哑光磨砂质感，对其中一侧法兰的嵌装定位块则赋予了抛光不锈钢材质，通过材质差异清晰区分不同装配部件的边界，同时添加柔和的环境漫反射光照，突出零件的棱边倒角、安装孔、定位槽等细节结构，让渲染效果贴近真实机加工零件的视觉表现。结构设计上，该法兰组件采用成对配合的结构形式，一侧带延伸轴颈的法兰用于对接挤出机的机筒端，轴颈上开设的径向小孔用于安装定位销或温度检测元件，盘体周向的开口卡槽用于快速卡装锁紧件，实现无螺栓快装紧固；另一侧盘式法兰则带嵌入式定位镶块，镶块上开设的两个定位销孔与对侧法兰精准对位，中心的异型流道孔匹配共挤挤出的出料结构，盘体周向的卡槽与对侧完全对应，保证装配后两者的同轴度误差控制在挤出工艺允许的范围内。整个建模过程严格按照机械设计的尺寸规范开展，所有倒角、退刀槽、孔位深度都参考实际机加工的工艺要求设置，没有出现违背加工逻辑的悬空结构、锐角结构，模型的各部件之间保留了合理的装配间隙，既可以用于虚拟装配验证，也能够直接导出工程图用于实际生产加工，为下游挤出设备的个性化改装、共挤功能升级提供了可靠的三维模型基础，可直接用于结构干涉检查、装配工艺模拟、渲染展示等多个场景。
