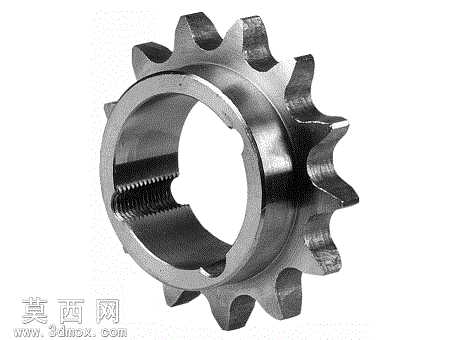

农用套筒滚子链传动链轮三维结构设计

本作品为农用机械配套的套筒滚子链传动链轮三维建模成果，建模过程以机械设计手册中链轮的标准参数为核心依据，首先通过参数化草图绘制链轮的齿形轮廓，严格匹配对应规格滚子链的节距、滚子外径、齿沟圆弧半径等关键尺寸，保证齿形与链条滚子的啮合精度，避免传动过程中出现卡滞、跳齿等问题。建模阶段先完成链轮的径向截面草图绘制，通过旋转凸台命令生成链轮的基体结构，再通过圆周阵列命令完成全部轮齿的特征生成，针对轮毂部分的键槽结构，采用拉伸切除命令精准加工，键槽的尺寸公差参考标准平键配合要求设计，确保链轮与传动轴的周向固定可靠，能够稳定传递扭矩。内孔壁的螺纹结构采用螺旋线扫描切除的方式完成建模，螺纹的牙型、螺距均符合紧固件标准，可配套锁紧结构实现链轮的轴向定位，防止传动过程中链轮发生轴向窜动。材质渲染阶段选用合金钢材质效果，还原钢制链轮经机加工后的金属质感，对齿面、轮毂端面等加工面赋予高光金属材质，对非加工的侧边区域赋予略带粗糙质感的金属效果，还原真实零件的表面处理状态。结构设计上充分考虑农用机械的重载、多尘工况，轮齿部分做了合理的齿厚强化设计，轮毂部分预留足够的轴向长度，保证与轴的配合接触面积充足，提升传动的稳定性。建模过程中对所有特征做了参数化关联，后续可根据不同的链条规格、传动比需求，快速修改齿数、节距等参数生成适配不同工况的链轮模型，整体模型结构完整，特征清晰，无多余的冗余几何元素，可直接用于装配验证、工程图生成以及后续的有限元强度校核工作，能够为农用输送设备、传动机构的设计提供可靠的三维模型支撑。
