安全零件级进模冲压成型结构件

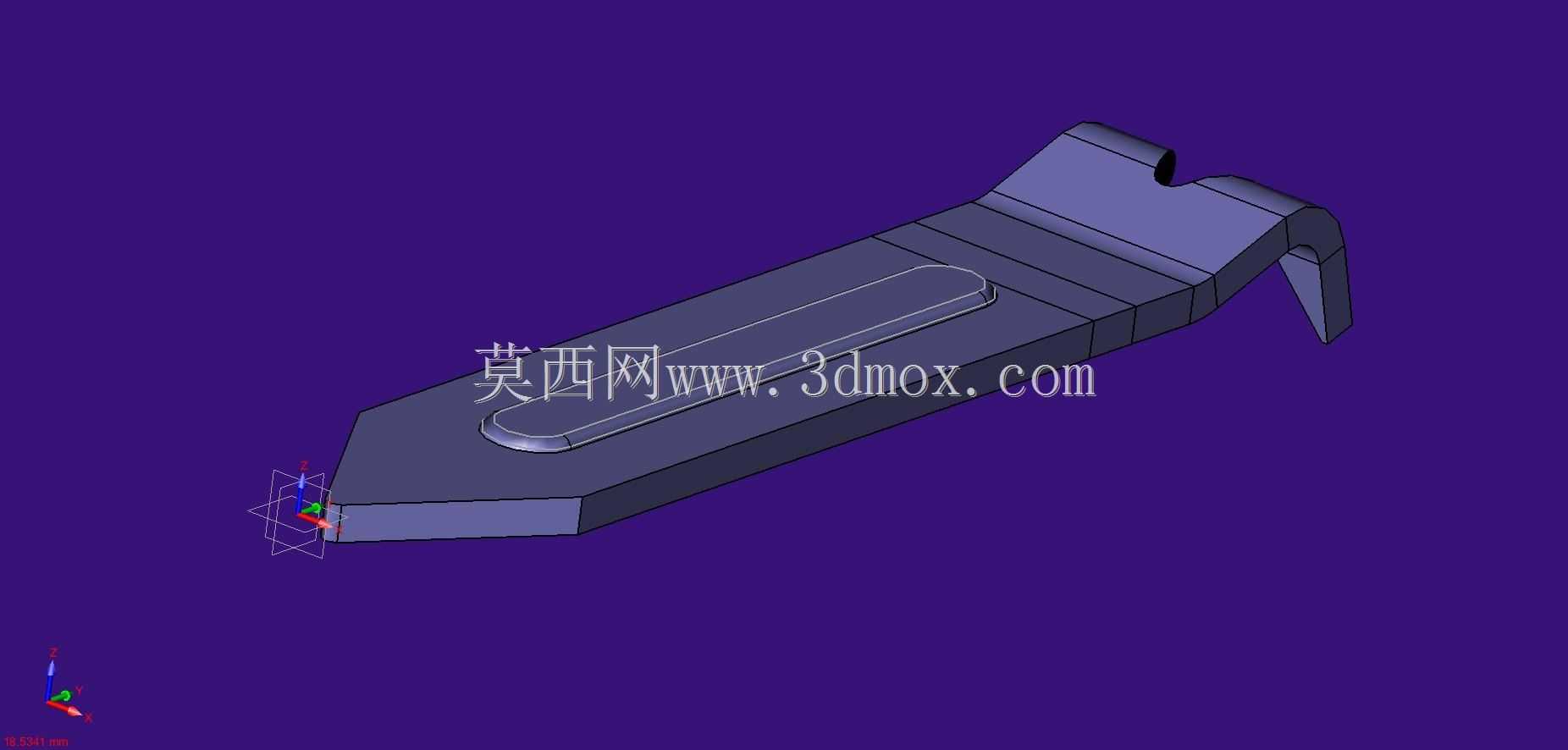

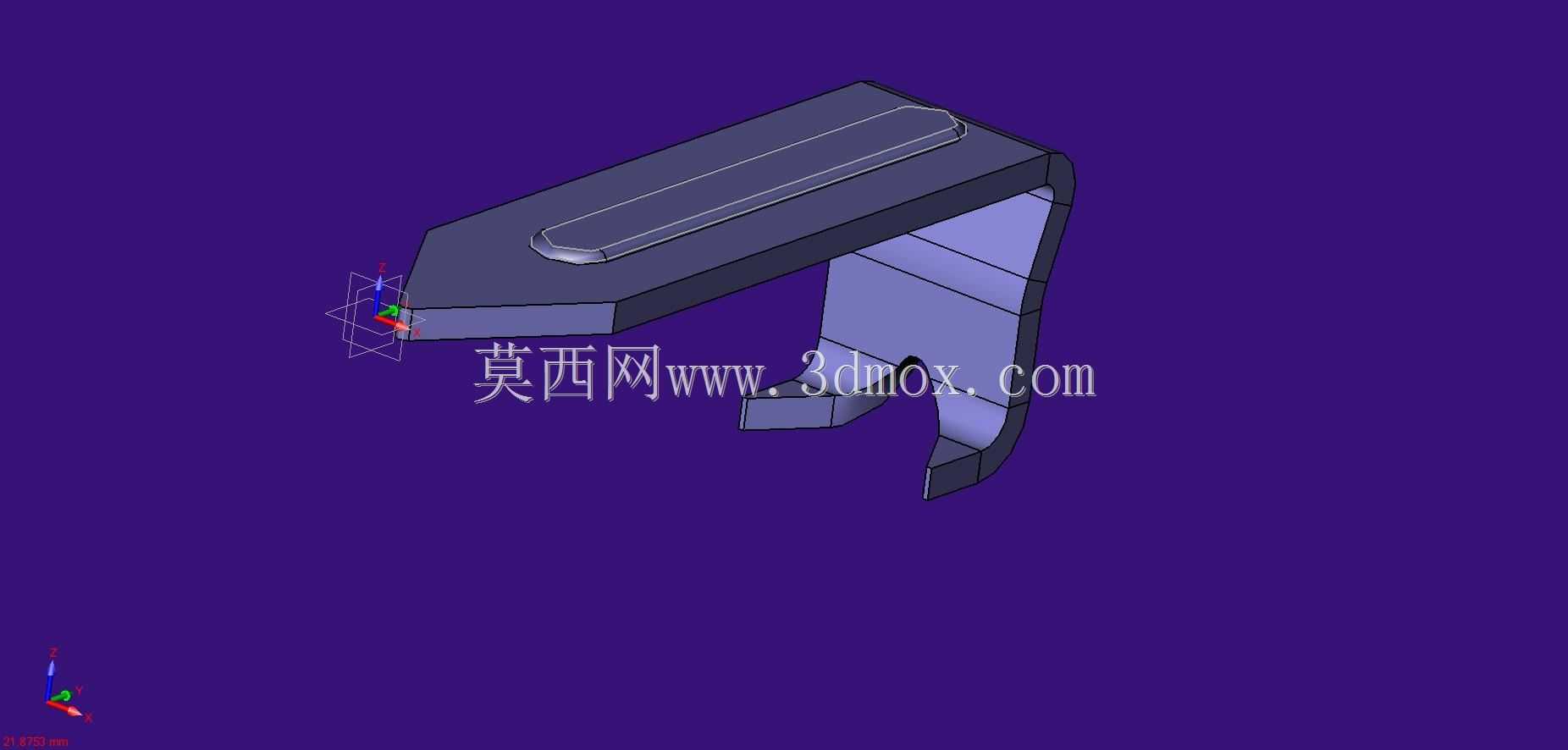

　　这款安全零件级进模对应的冲压成型件，主要应用于工业安全防护装置的锁止机构中，常见于设备安全门、防护栏的触发锁止工位，承担安全联锁的关键受力与卡位作用，在冲压自动化生产线中通过级进模连续送料完成多工序成型，无需后续二次装夹加工即可直接上线装配。从结构设计来看，零件整体采用长条式扁平布局，主体段为等厚板料结构，表面设置的长圆形沉槽用于装配时的行程避让与位置微调，可适配安装工位±2mm的位置公差，降低装配对位难度。零件一端设计有带缺口的弯折挂钩结构，该挂钩为核心功能卡位端，弯折角度经过冲压回弹补偿计算，成型后挂钩的卡接面与主体平面垂直度控制在0.1mm以内，缺口结构用于避让锁止机构的复位弹片，避免动作过程中出现卡滞。

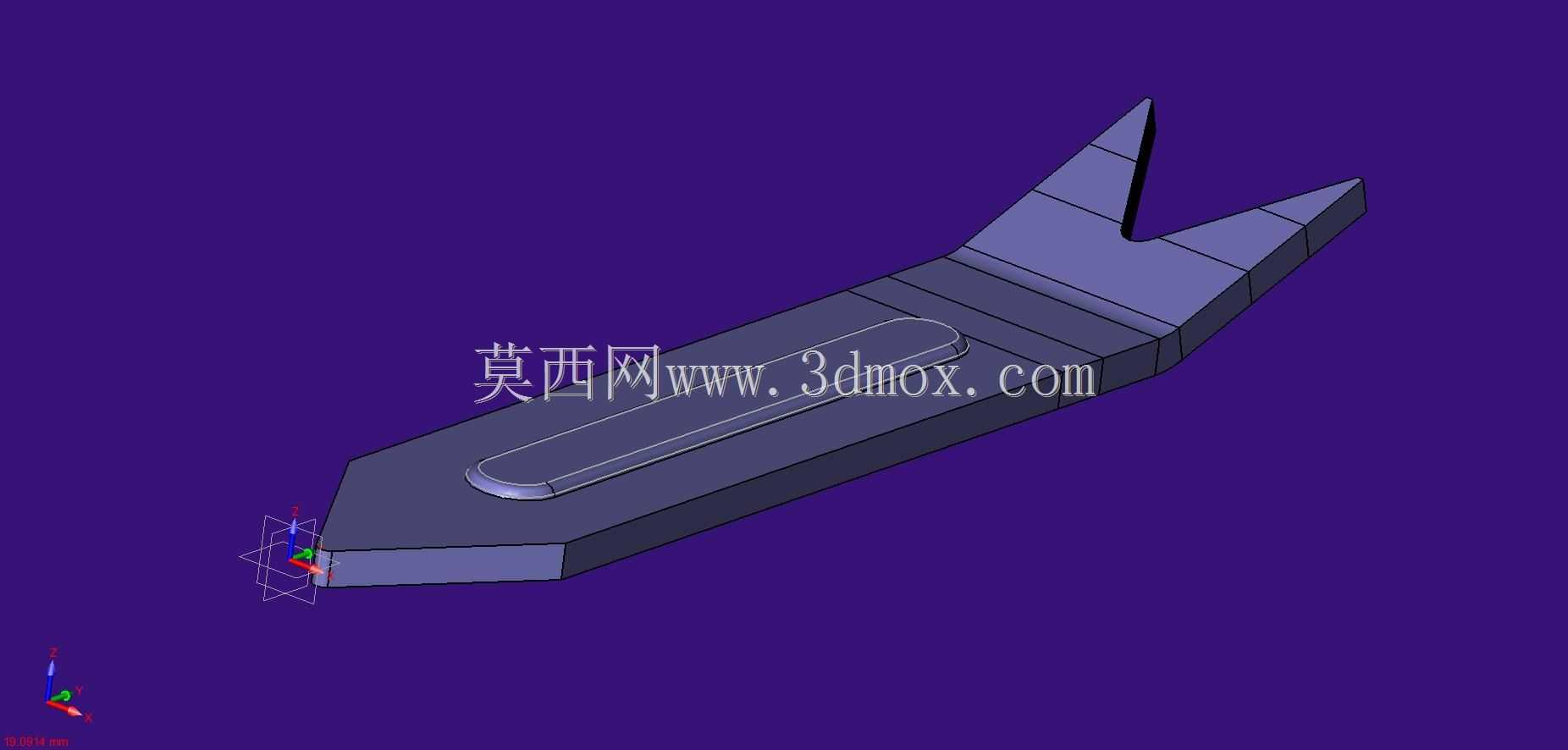

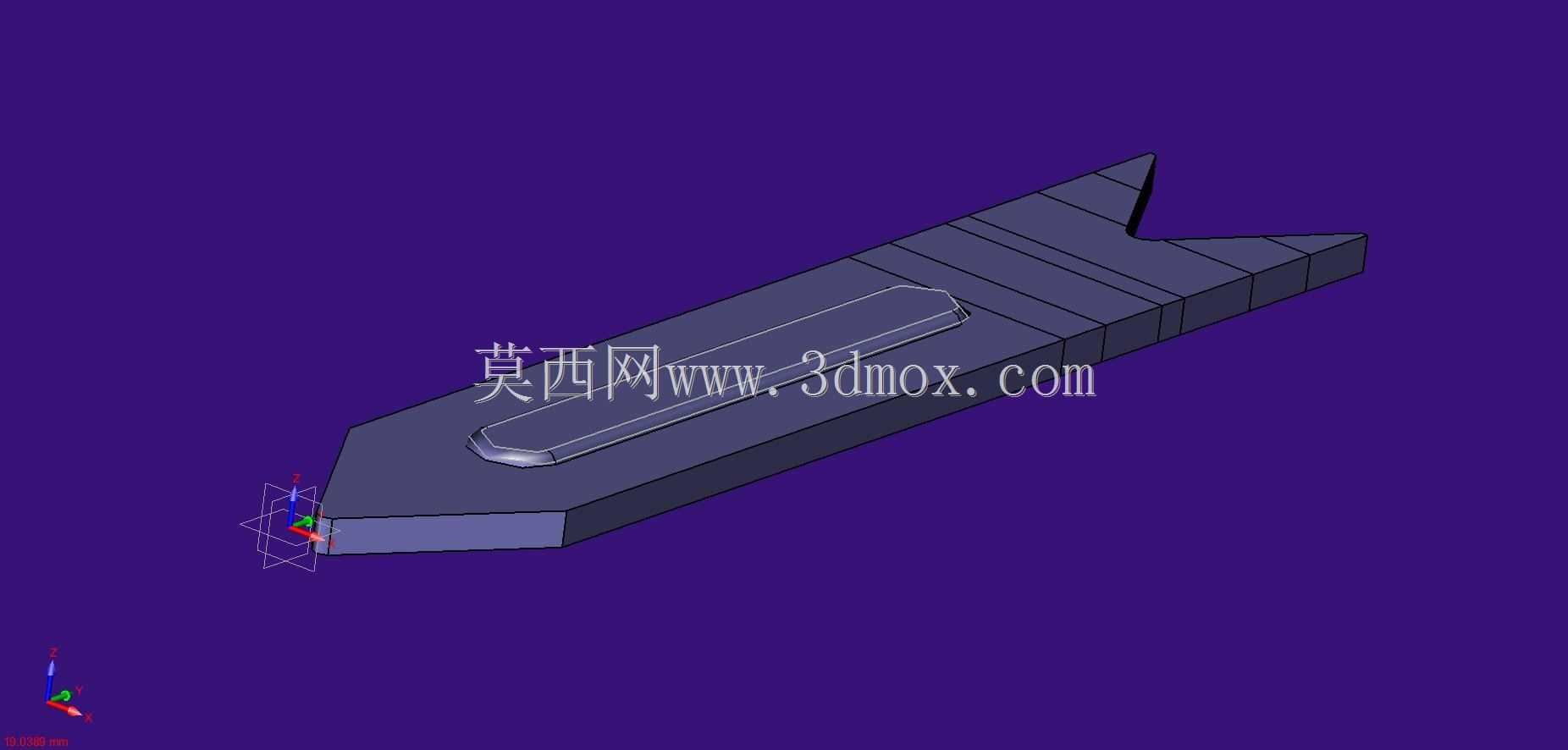

　　另一端的斜切收窄结构为送料定位端，在级进模冲压过程中，该结构与模具内的导正销配合，保证每一步送料的步距精度控制在0.02mm范围内，避免多工序冲压出现位置偏移。设计过程中针对零件的受力工况做了结构强化，在弯折挂钩与主体的衔接位置设置了渐变式的增厚压筋，该压筋通过级进模的压印工序成型，可将挂钩部位的抗弯折强度提升30%以上，满足安全锁止机构1000N以上的静载受力要求，不会在触发锁止时出现结构变形失效。零件的整体安装边界为扁平长条状，厚度与常规冲压板料规格匹配，安装时可直接嵌入防护装置的预留滑槽内，主体侧面的平直度经过级进模的精整工序保证，与滑槽的配合间隙控制在0.05mm以内，滑动过程无明显旷量。长圆形沉槽的深度为板厚的三分之一，

　　既保证了装配调节的行程空间，又不会因为槽体过深降低零件整体的结构强度，沉槽边缘的圆角经过模具圆角优化，不会出现应力集中导致的零件断裂问题。在级进模的工序排布逻辑上，该零件的成型工序依次为冲导正孔、冲外形轮廓、压印长槽、弯折挂钩、精整外形、落料，所有工序在同一套级进模内连续完成，生产节拍可达每分钟60件以上，适合大批量规模化生产，成型后的零件无需额外去毛刺处理，切口断面的粗糙度满足直接装配要求。
