单瓶吹塑成型模具型腔型芯结构设计

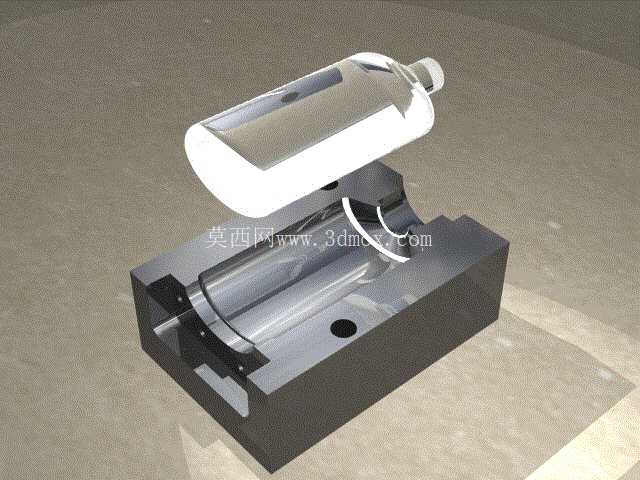

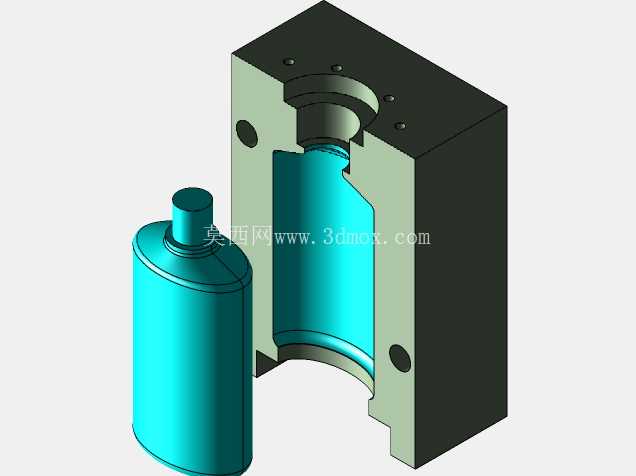

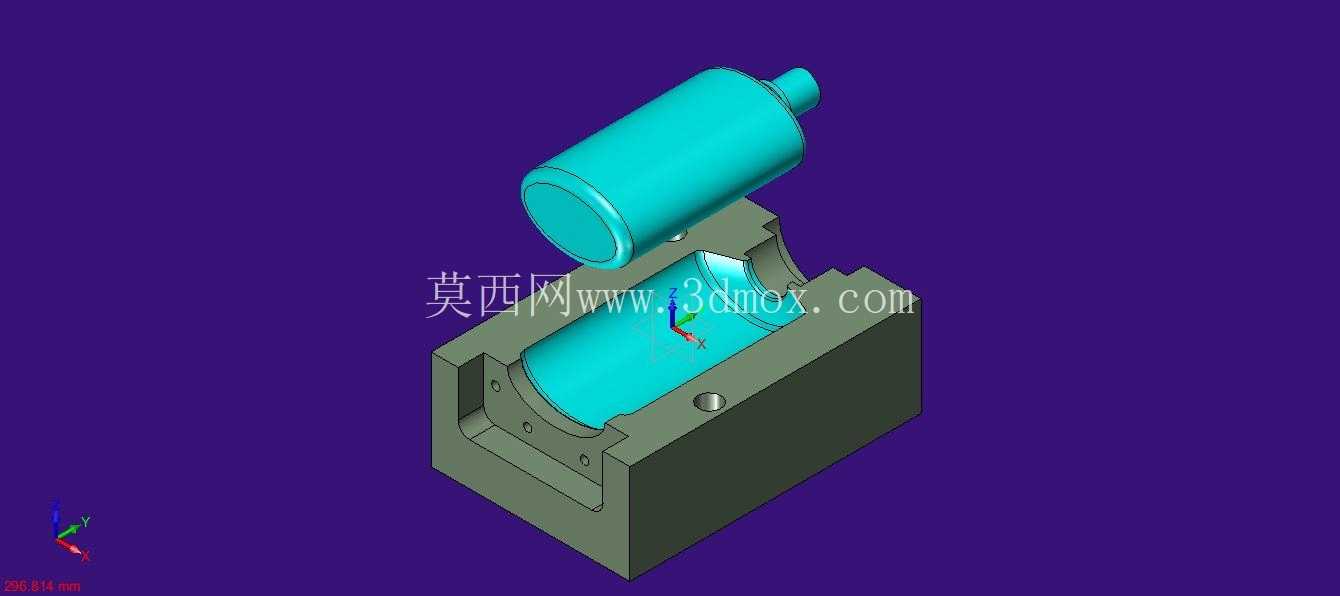

　　这套单瓶成型模具的结构设计，核心围绕吹塑工艺中瓶体的成型精度与脱模顺畅性展开，在日常瓶装包装生产场景中，这类模具直接决定了塑料瓶的壁厚均匀度、合模线精度以及外观成型质量，广泛应用于食品包装、日化用品包装的中空瓶体批量生产环节。从结构拆分来看，模具分为定模型腔与动模型芯两个核心成型部分，其中型腔部分直接复刻瓶体的外轮廓曲面，加工时需要保证曲面的连续性，避免出现接刀痕导致瓶体外壁出现凸起或凹陷，实际生产中型腔的表面粗糙度需要控制在Ra0.8以下，才能保证吹塑完成后瓶体外观光滑无瑕疵，不需要额外的抛光后处理。

　　型芯部分对应瓶体的内部成型结构，其外形尺寸直接决定瓶体的内部容积，设计时需要提前考虑塑料原料冷却后的收缩率，不同材质的吹塑原料比如HDPE、PET的收缩率存在差异，型芯的尺寸需要根据原料特性预留对应的收缩余量，避免冷却后瓶体容积出现偏差，无法满足后续灌装工序的容量要求。安装边界方面，这套模具的模架部分采用标准模坯适配设计，上下模的合模导向采用定位销与导柱配合结构，合模时的定位精度可以控制在0.02mm以内，避免合模错位导致瓶体出现错边缺陷，模架的安装孔位按照常规吹塑机的工作台尺寸设计，不需要额外改装就可以直接安装在对应吨位的吹塑设备上，适配大多数中小型吹塑生产设备的安装要求。

　　设计思路上，这套模具的型腔与型芯采用了分体式镶件结构，当生产过程中出现局部磨损或者需要调整瓶体局部尺寸时，只需要更换对应的镶件即可，不需要整体报废模架，大幅降低了模具的维护成本，同时在型腔的合模面位置设计了溢料槽，吹塑过程中多余的料坯会进入溢料槽，不会在瓶体合模线位置形成多余的飞边，减少后续去飞边的人工工序。在实际生产用途中，这类模具主要用于生产圆柱形中空单瓶，吹塑时料坯挤出后闭合模具，通过型芯内部的吹气通道通入压缩空气，将软化的塑料料坯吹胀贴合在型腔内壁，冷却后开模顶出即可得到成型的瓶体，模具的冷却水道设计沿着型腔曲面均匀排布，保证瓶体各个位置的冷却速度一致，避免出现冷却不均导致的瓶体变形问题。

　　结构细节上，型芯的吹气口位置设计在瓶底对应的成型端，吹气时气流可以均匀覆盖整个瓶体内壁，不会出现局部吹胀不足导致的瓶壁凹陷，同时在开模顶出位置设计了隐形顶杆结构，顶杆的端面与型腔表面齐平，顶出时不会在瓶体表面留下明显的顶杆痕迹，保证瓶体的外观完整性。这套模具的结构设计没有多余的复杂机构，整体结构紧凑，在保证成型精度的前提下尽可能简化了加工难度，普通的数控加工设备就可以完成型腔与型芯的加工，不需要使用特殊的五轴加工设备，降低了模具的制造成本，对于中小批量的瓶体生产场景来说，这类结构的模具性价比更高，维护也更加方便，生产过程中出现故障时一线的模具维修人员就可以快速完成拆装检修，不需要复杂的专用工具。
