阿格拉夫卡扣式连接五金构件

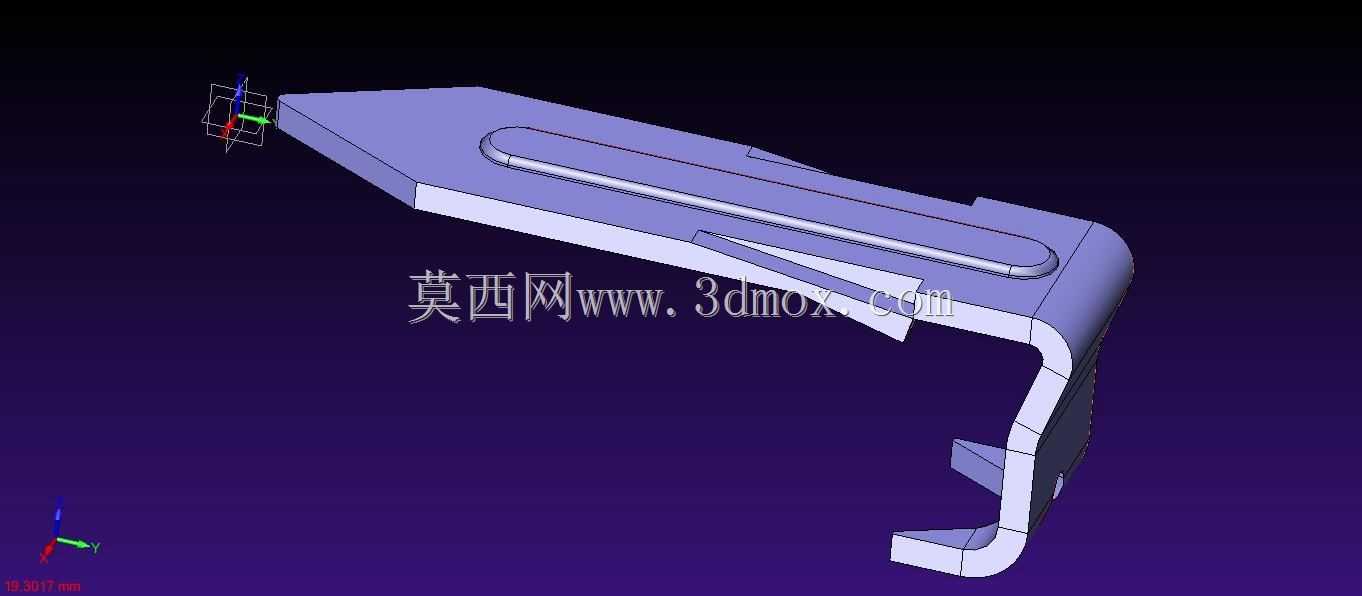

　　该构件属于卡扣式锁紧连接类五金零件，日常多应用在需要频繁开合、快速装拆的组件连接场景中，比如小型设备舱盖扣合、薄板类防护壳的快速固定、工装夹具的快锁结构上，替代传统螺丝连接来减少装拆步骤，提升日常维护的操作效率。从结构设计来看，整体采用一体化弯折成型思路，主体平直段作为安装贴合基准，预留的平面区域可直接与安装基体贴合，通过点焊、铆接或者预留孔位锁附的方式完成固定，不需要额外设计复杂的安装基座，适配0.8-2mm厚度的钣金安装面，安装时仅需要保证贴合面平面度公差在0.2mm以内即可保证锁紧可靠性。前端的楔形卡爪是核心功能结构，设计时做了15度的导入斜角，扣合时可以顺着对接件的卡槽滑入，卡爪根部做了R0.5的圆角过渡来避免应力集中，

　　反复开合过程中不会出现根部断裂的问题，卡合到位后依靠自身弹性形变产生的预紧力实现锁紧，正常工况下可提供不低于80N的锁紧拉力，能抵御常规设备运行产生的振动冲击，不会出现松脱异响。尾部的弯折限位结构在扣合到位后会抵住对接件的端面，限制卡合的超行程位移，避免卡爪过度形变产生塑性失效，同时在解锁时可以作为受力撬点，用一字螺丝刀或者专用拨片轻抬即可完成解锁，不需要额外设计解锁拨杆结构，进一步压缩了零件的整体占用空间。建模过程中对所有弯折棱边都做了去毛刺处理的圆角设计，避免安装和使用过程中划伤操作人员，整体壁厚均匀保持在1.2mm，适配常规冲压加工工艺，不需要后续二次机加工即可直接量产，

　　零件的整体外轮廓尺寸控制在42mm18mm12mm范围内，安装时仅需要在基体上预留35mm*15mm的贴合区域，周边不需要预留额外的操作空间，适配紧凑安装空间的使用需求。在实际选型应用中，该类卡扣构件不需要配合其他标准件即可独立完成连接功能，相比传统的锁扣结构减少了弹簧、销轴等额外零件，整体故障率更低，在户外小型设备、民用五金制品、仪器仪表外壳的连接场景中都有广泛的适配性，设计时也可以根据实际锁紧力需求调整卡爪的厚度和弯折角度，不需要大幅改动整体外形即可适配不同的使用工况。
