注塑成型塑料夹扣及配套模具结构

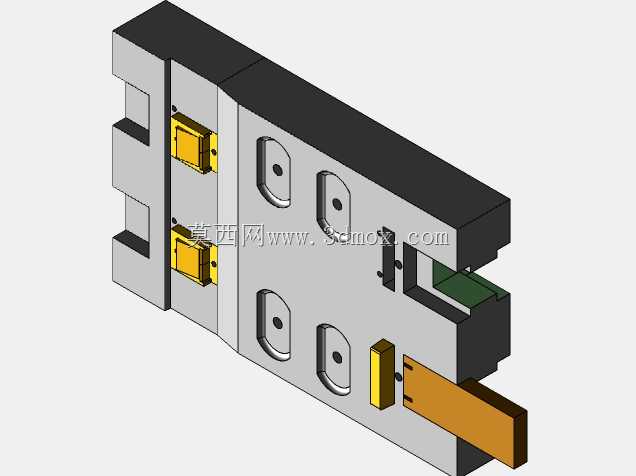

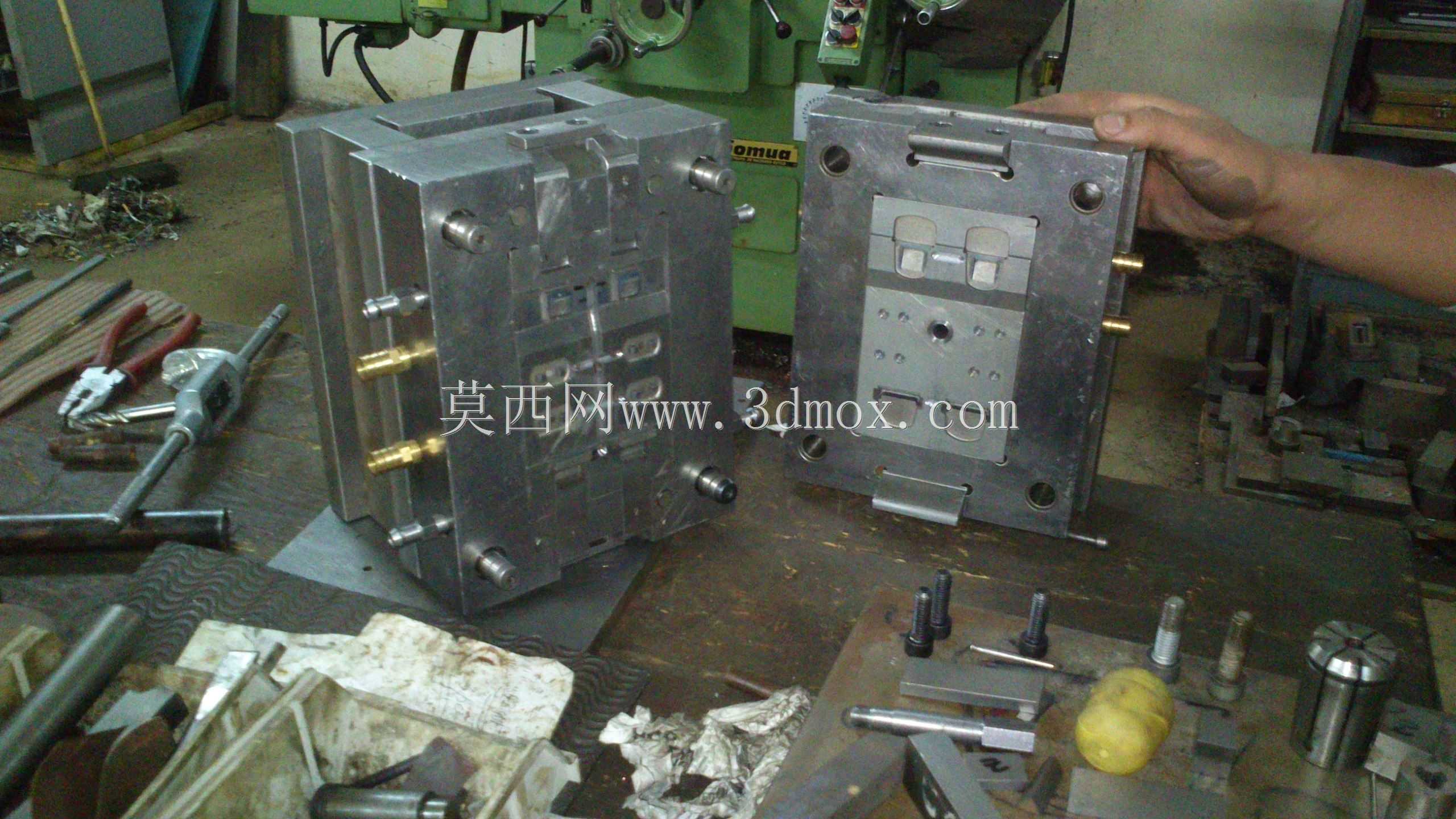

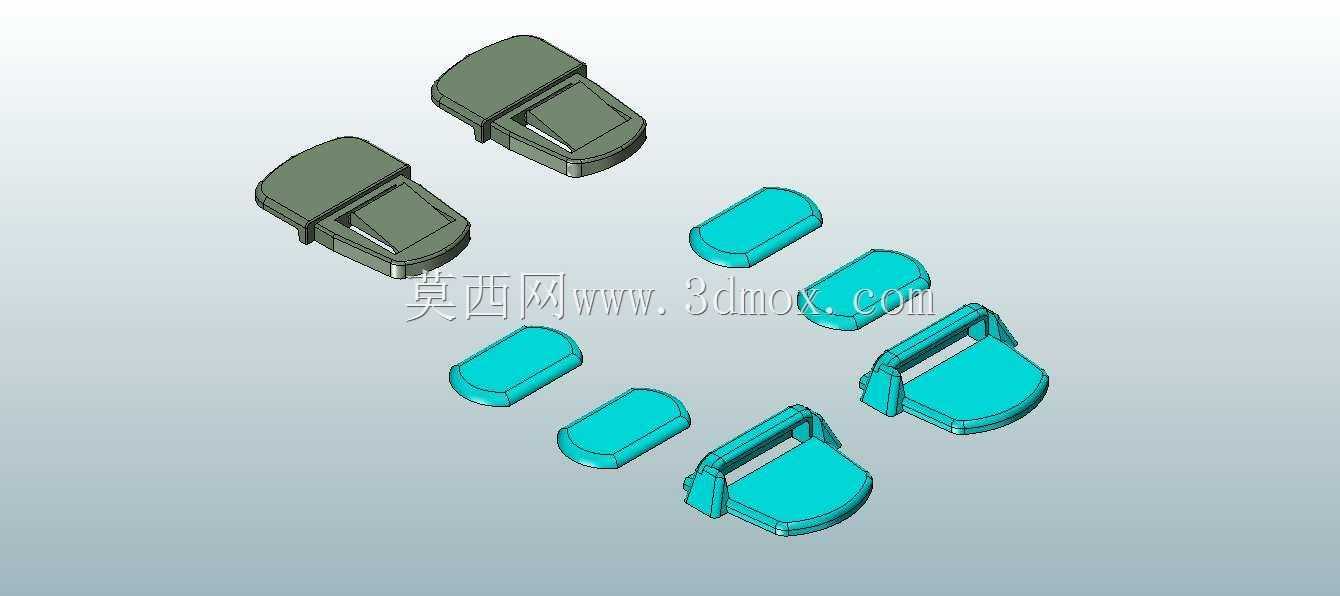

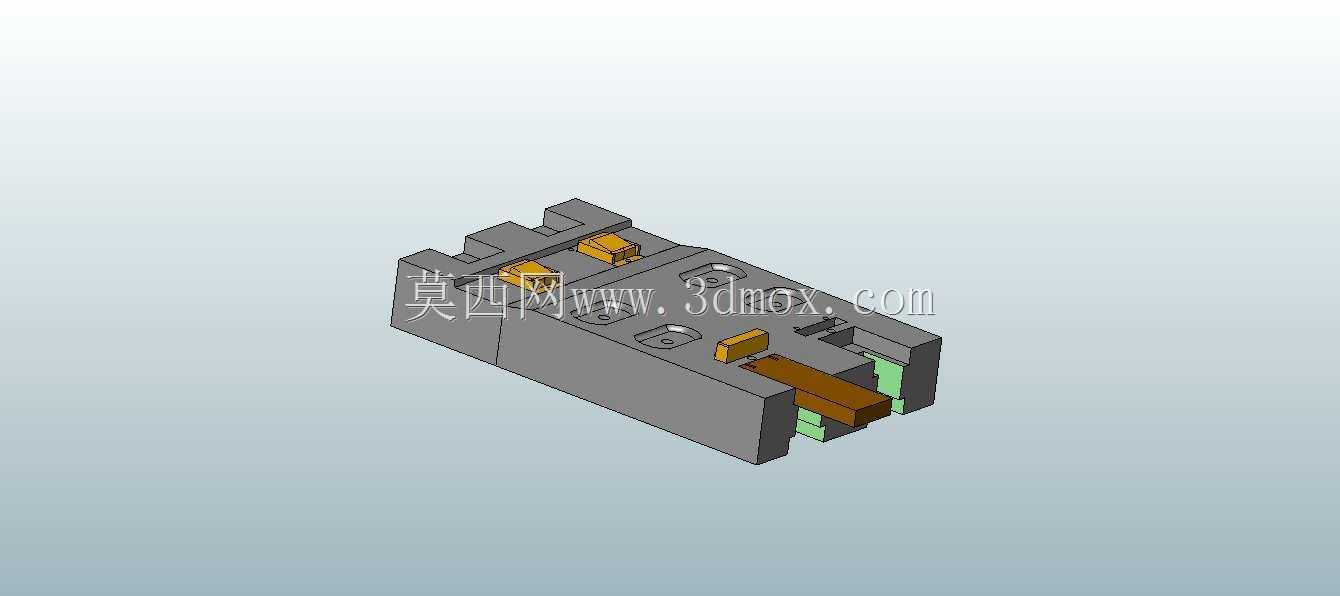

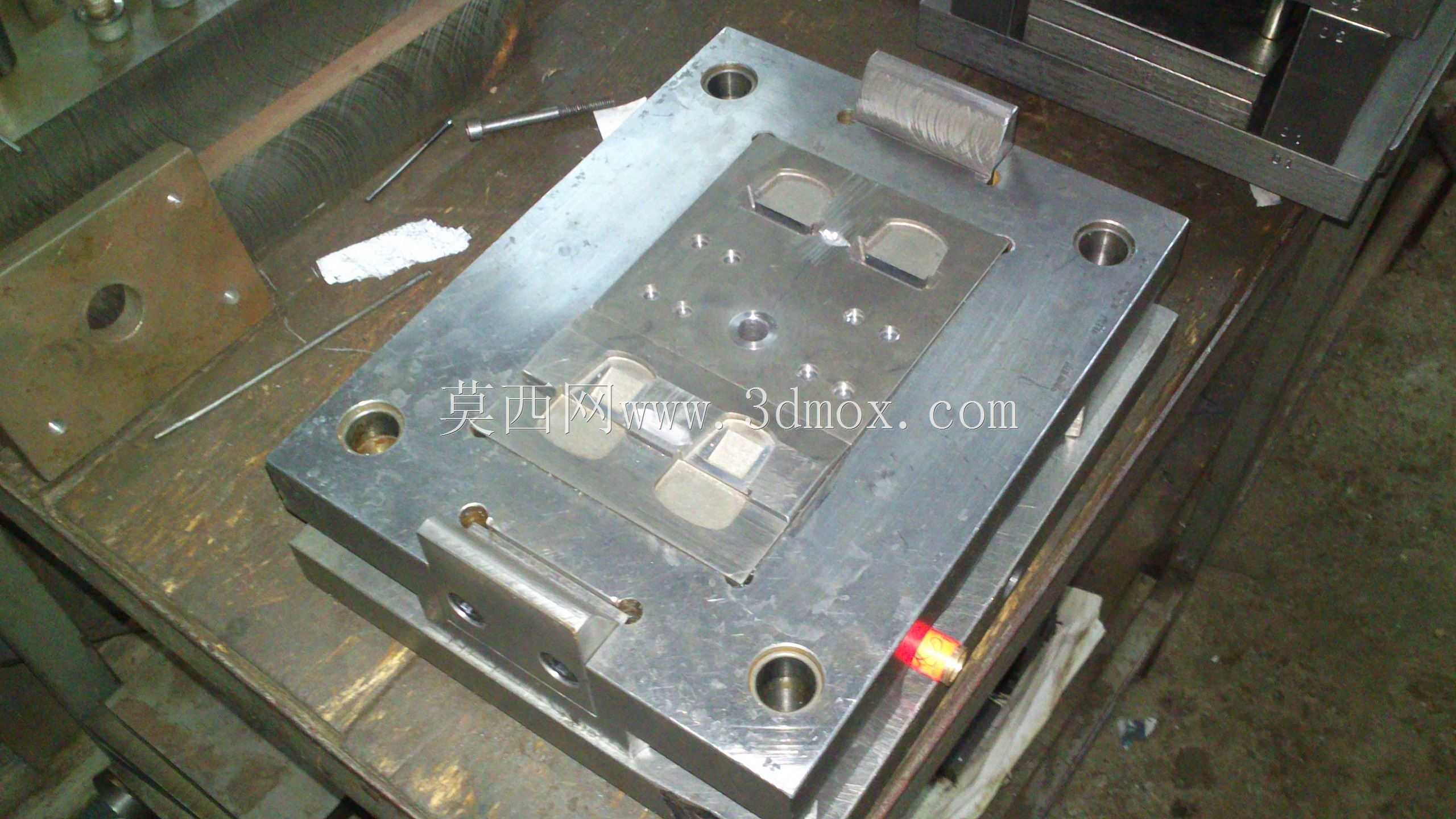

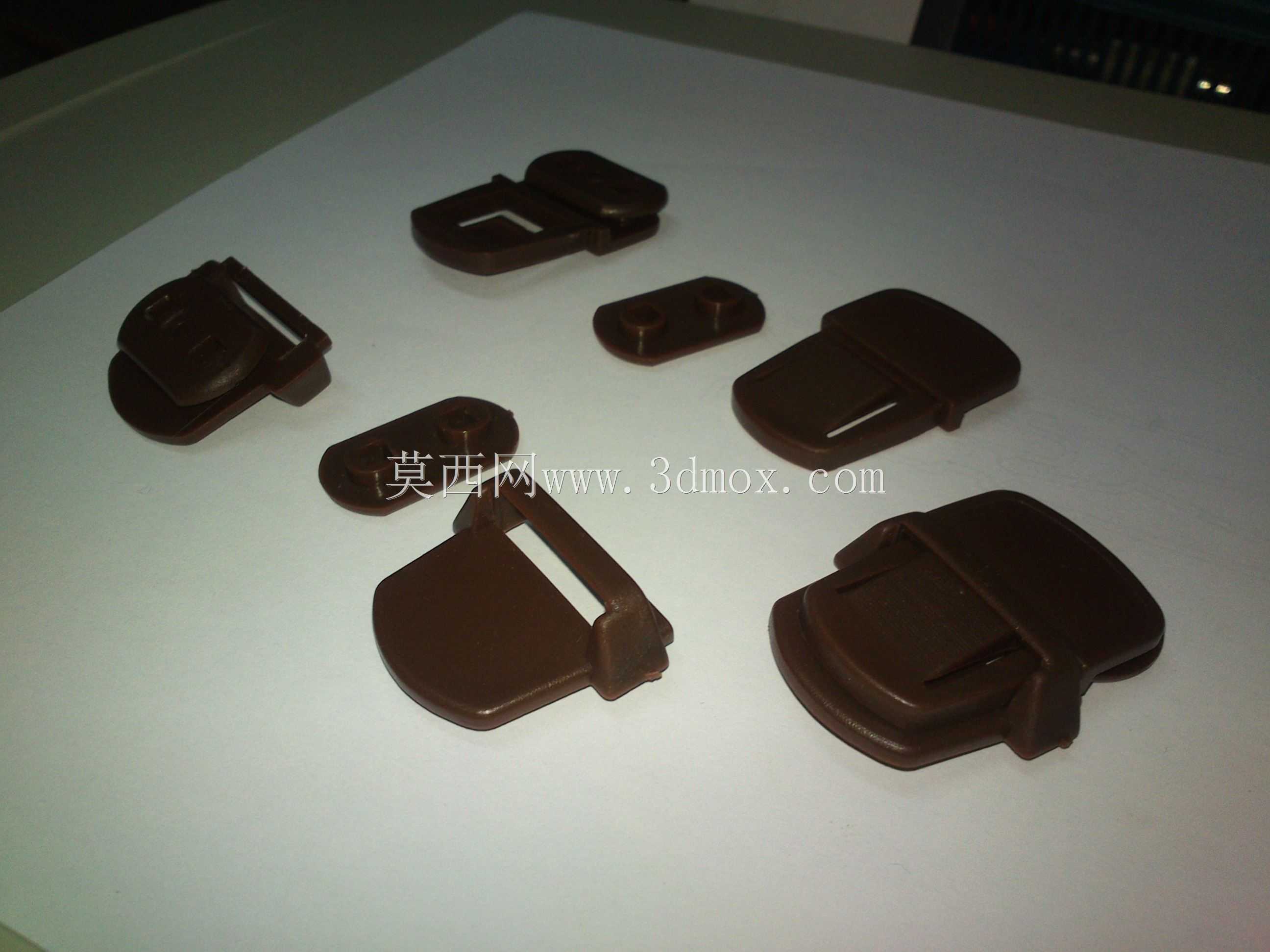

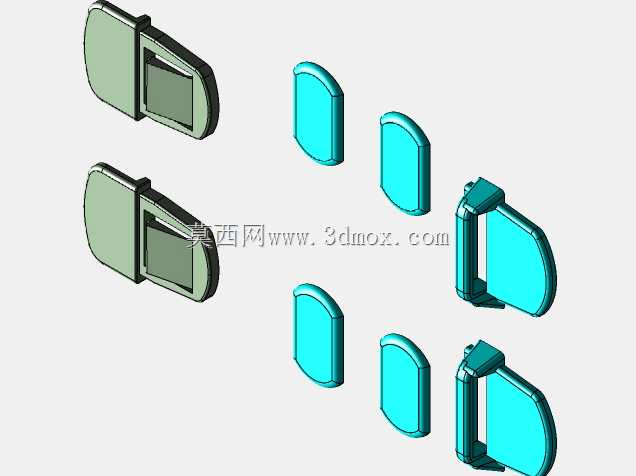

　　这套结构针对日常线束整理、轻薄板材临时夹持场景开发，成品夹扣采用聚缩醛树脂注塑成型，材料本身具备优异的抗疲劳性与摩擦自润滑特性，反复开合卡扣不会出现应力发白断裂的问题，夹持接触面做了微弧度处理，不会刮伤被夹持的线束绝缘层或者板材漆面。从模具拆分结构来看，整套模腔采用一模多腔布局，对应夹扣的上下两个装配组件分别设置独立型腔，进胶点选在零件非外观面的侧筋位置，避免进胶痕迹残留在夹扣的外露夹持面，影响成品外观质感。夹扣的铰接位置做了间隙预留设计，合模后转轴位置的同轴度公差控制在0.02mm以内，保证注塑完成后零件无需二次修配，直接可以手动装配实现顺畅开合，不会出现卡滞或者铰接过松容易松脱的问题。夹持力的设计上，

　　通过调整卡扣配合位置的倒扣量来实现，常规状态下单夹扣可以承受15N的纵向拉脱力，满足日常线束固定、小型零件临时夹持的使用需求，不会因为轻微拉扯就脱落。模具的分型面选在零件最大轮廓线位置，避免出现倒扣粘模的问题，顶出机构对应零件的加强筋位置均匀布置顶针，顶出过程中不会让零件出现顶白、变形的缺陷。夹扣的整体外形做了圆角过渡处理，没有尖锐棱角，既避免注塑过程中出现应力集中导致的零件开裂，也能保证日常使用时不会划伤操作人员。安装适配性上，这款夹扣可以适配直径3-8mm的圆形线束，或者厚度1-3mm的片状板材夹持，不需要额外的固定螺丝，直接按压扣合即可完成固定，拆卸时只需要按压卡扣尾部的解锁位就能轻松打开，适合在电器内部布线、

　　小型设备外壳临时固定、办公桌面理线等场景使用。模具的冷却水道沿着型腔轮廓均匀排布，保证聚缩醛材料充模后冷却均匀，不同型腔的零件收缩率一致，批量生产时零件尺寸稳定性好，装配互换性强，不会出现同批次零件有的过松有的卡紧装不上的问题。
