屋面光伏组件安装支撑结构有限元分析模型

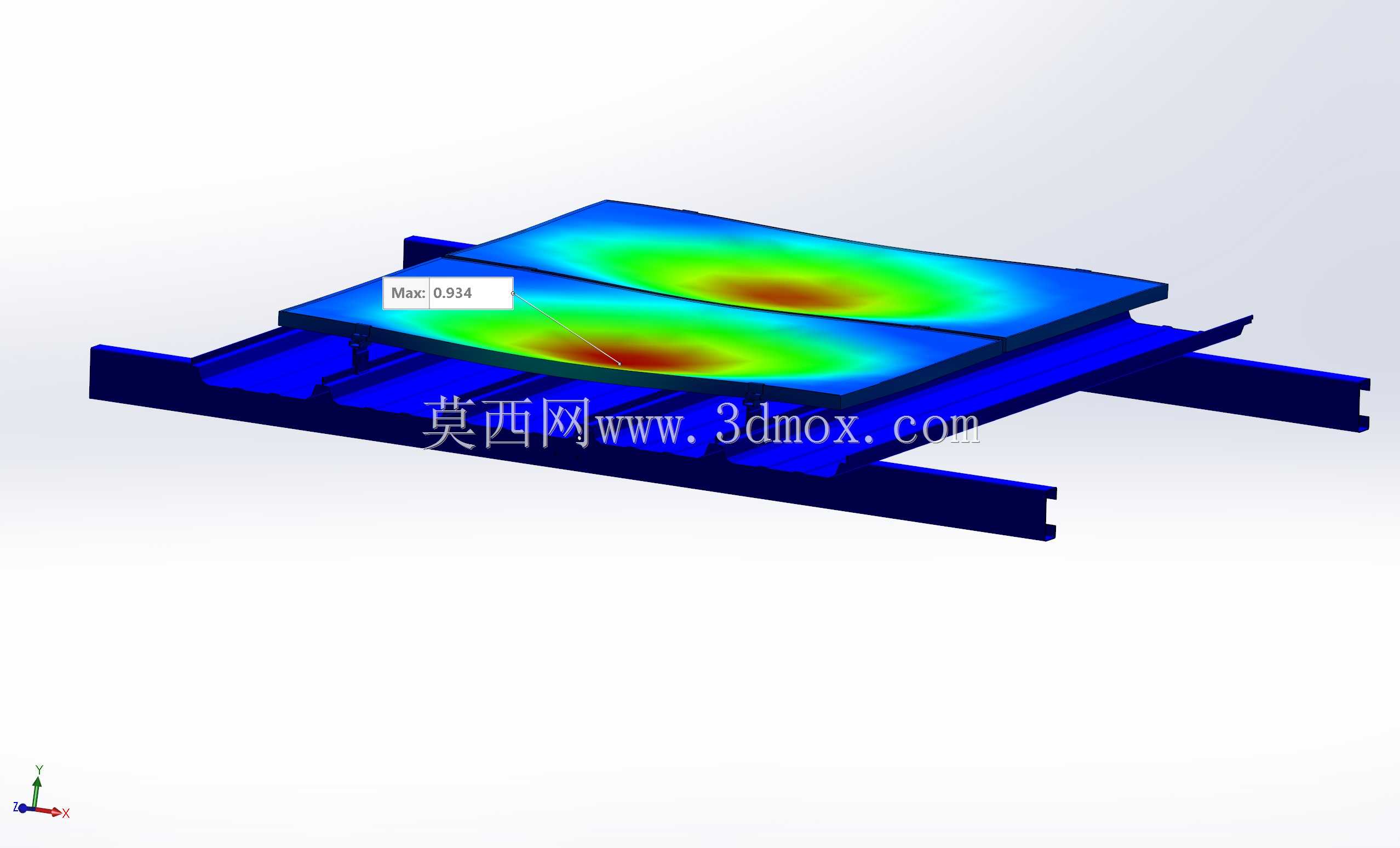

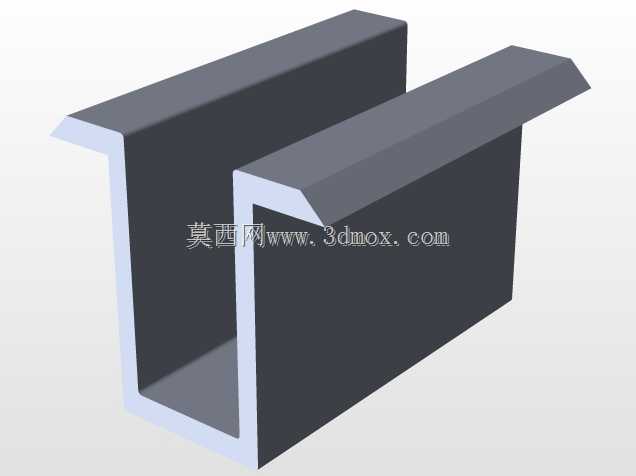

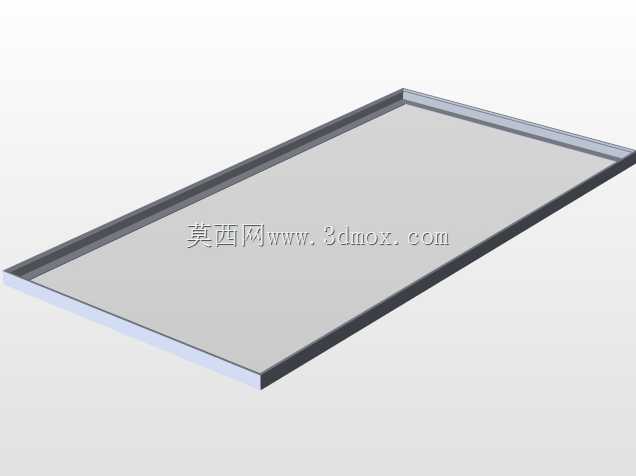

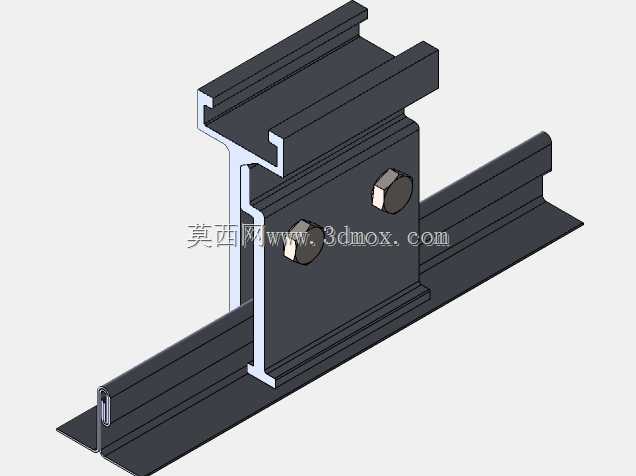

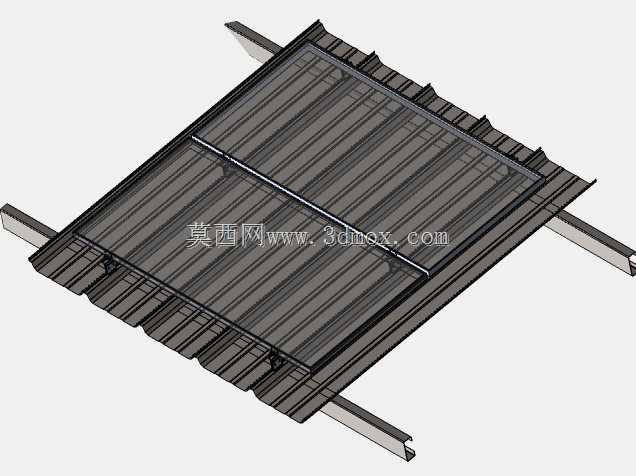

　　这套结构针对彩钢瓦屋面分布式光伏的安装场景设计，核心解决户外风载荷作用下组件固定可靠性的校核问题，覆盖从瓦面贴合、夹具锁附到组件压接的全连接路径受力传递逻辑。实际应用中，屋面光伏长期承受脉动风载、温度形变带来的复合作用力，常规安装仅靠经验确定夹具间距与压块锁紧力，容易出现极端大风下组件移位、瓦面连接失效的隐患，这套分析模型完整还原了真实安装状态下的接触关系，没有做过度简化的刚性绑定假设。设计过程中首先明确受力边界：彩钢瓦的波峰波谷轮廓完全匹配实际工程常用的角驰型瓦型，导轨沿瓦面纵向铺设，通过专用夹具卡在瓦的波峰位置，不穿透瓦面避免破坏屋面防水结构，组件通过压块固定在两根平行导轨之间，

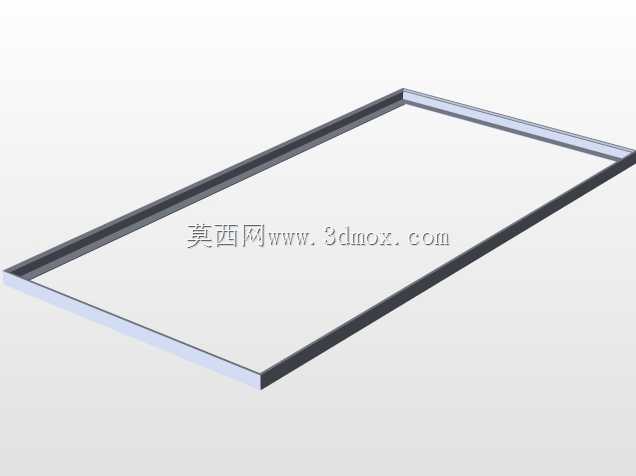

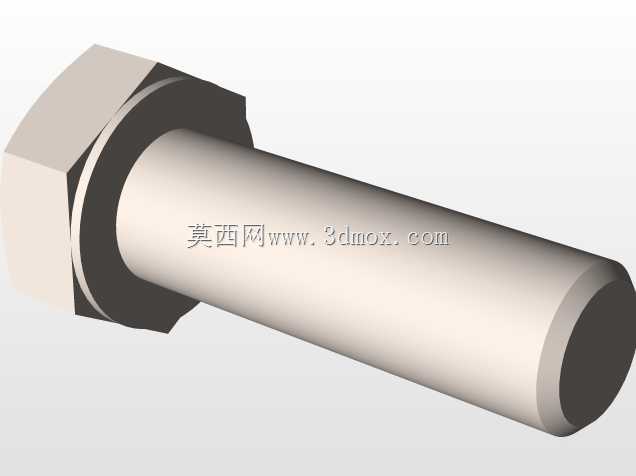

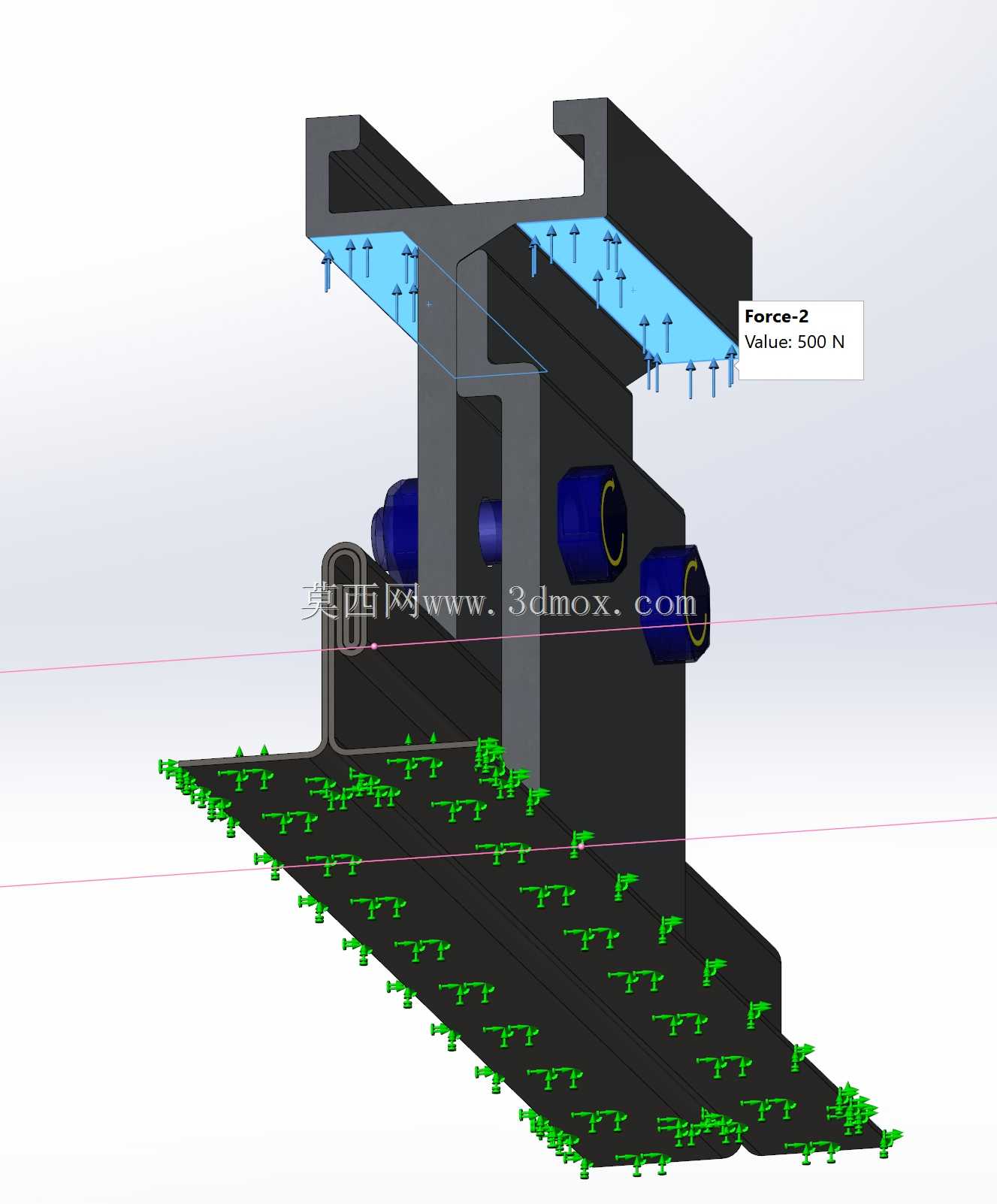

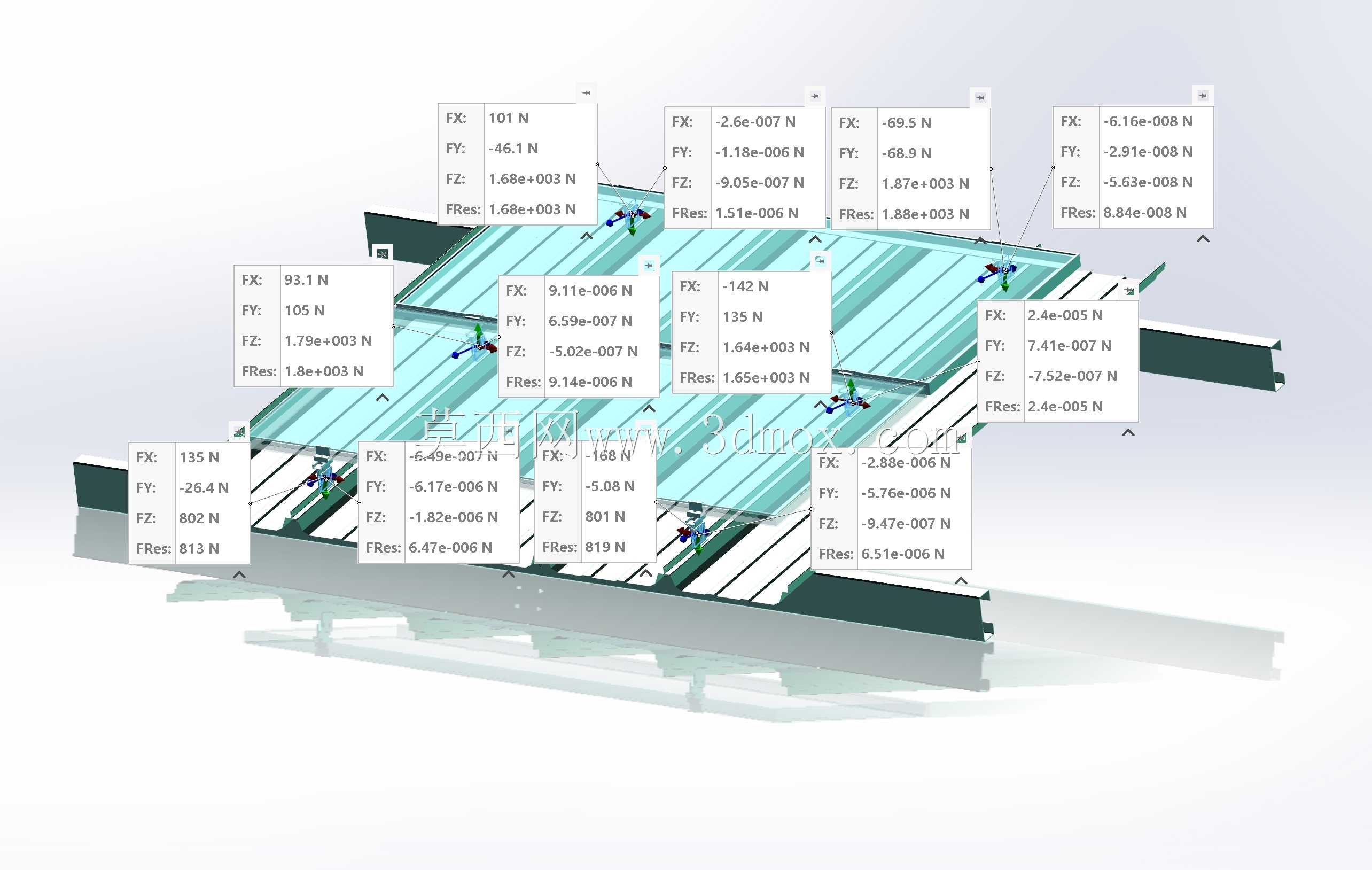

　　相邻组件的拼接间隙也按照现场施工的常规预留尺寸设置。受力分析层面重点考虑了两个容易被忽略的实际因素：一是夹具与瓦面、压块与组件边框之间的摩擦力，没有将连接部位默认设置为完全固接，还原了风吸作用下连接面可能出现的微滑移特性；二是区分了风载作用下的受力方向，风从组件下方往上形成的吸力是主要失效诱因，这种载荷下组件边框受弯、导轨受弯剪、夹具受拉，和常规屋面静载的受力方向完全相反。模型里对各部件的尺寸边界做了精准还原：导轨采用常规光伏项目用的C型铝合金型材截面，夹具的咬合齿深度、锁紧螺栓的预紧力对应的接触压强都按照实际产品参数设置，组件的边框厚度、玻璃层的刚度参数也匹配常规晶硅组件的物理特性，分析过程中重点核查各连接节点的失效系数，

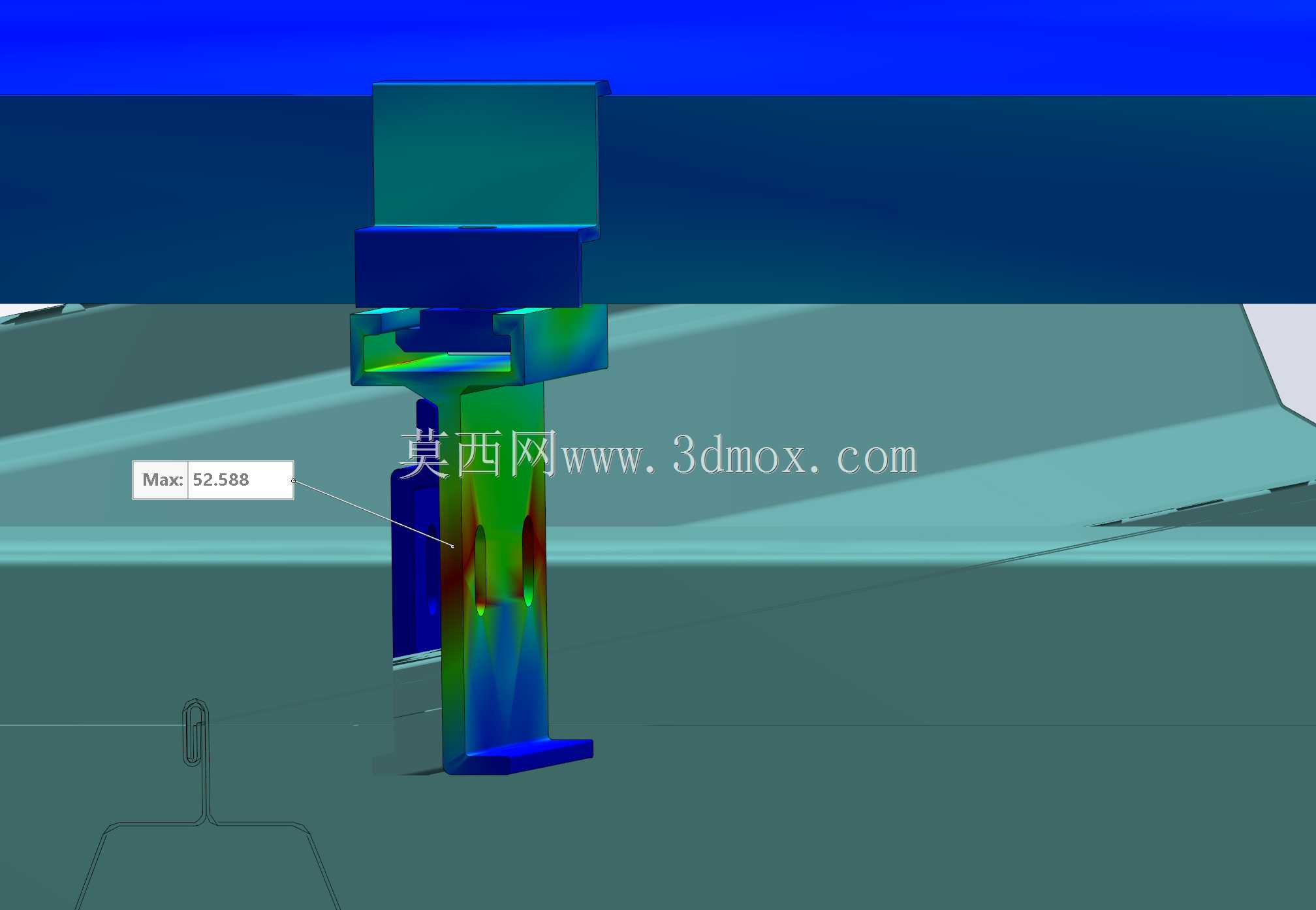

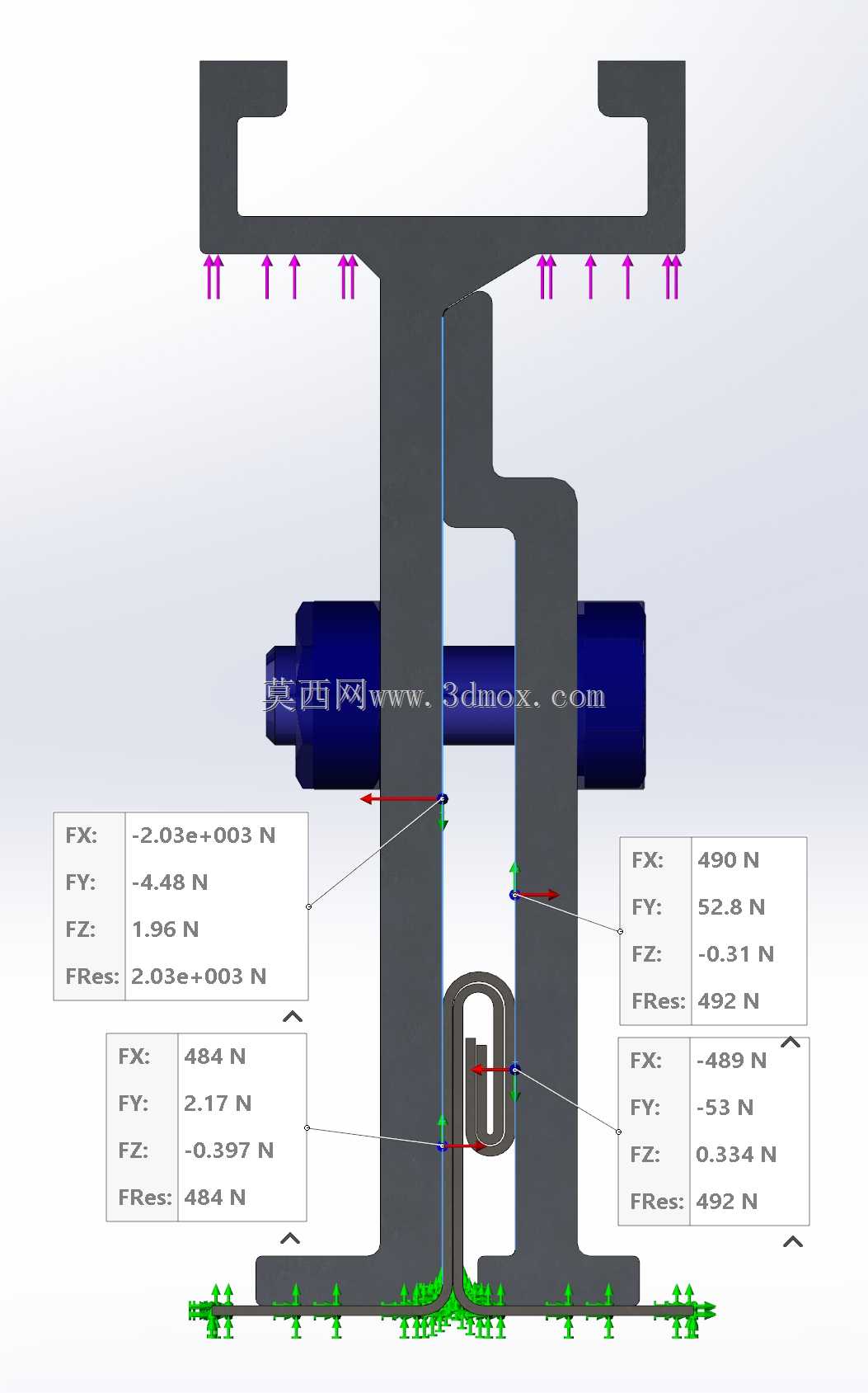

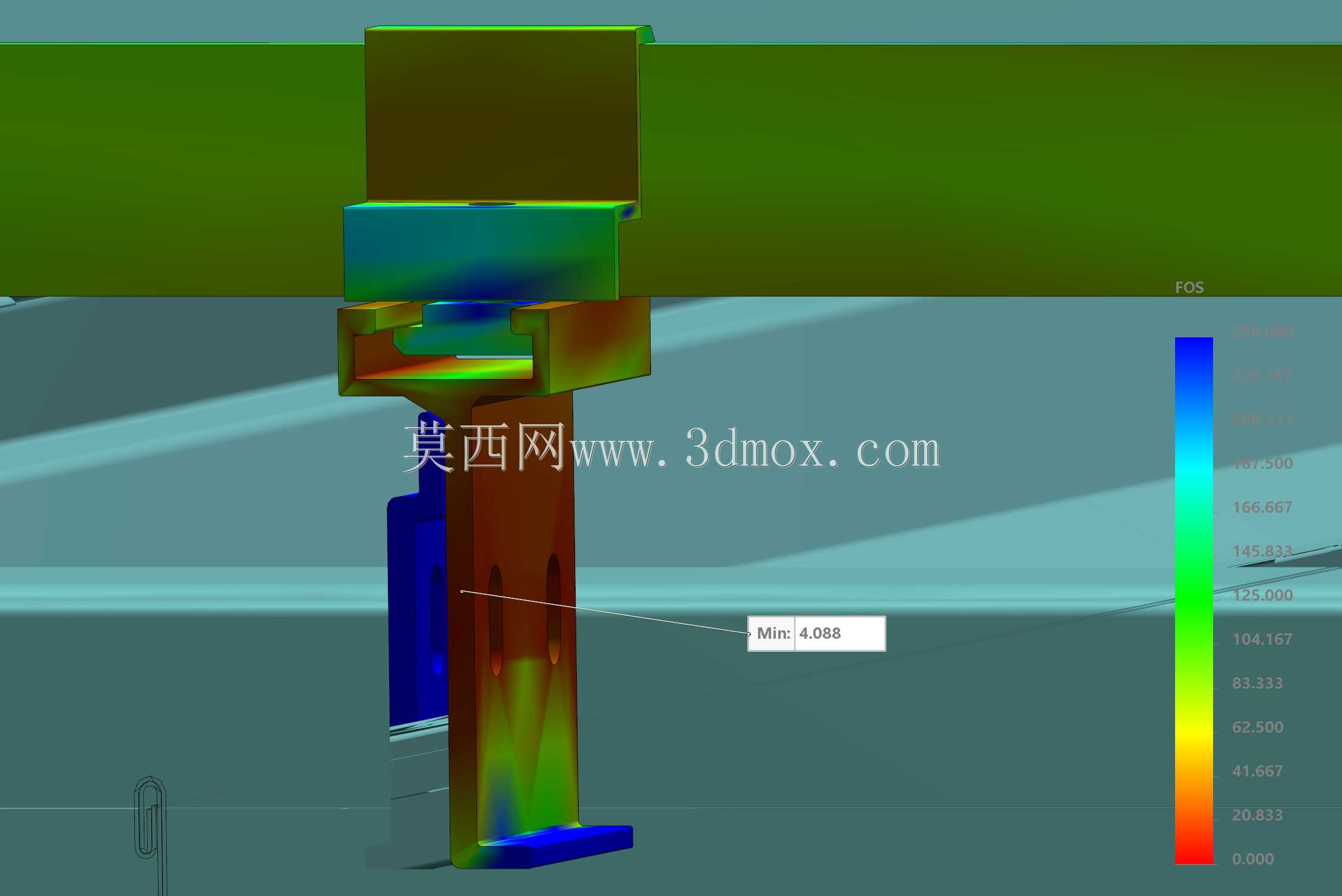

　　确保所有受力部位的安全裕度满足户外使用要求，同时单独提取夹具的拉力数值，验证风吸工况下夹具不会从瓦面脱开，为实际项目的夹具排布间距、锁紧力矩参数确定提供量化依据，避免过度设计造成的材料浪费，也防止设计裕度不足带来的安全隐患。
