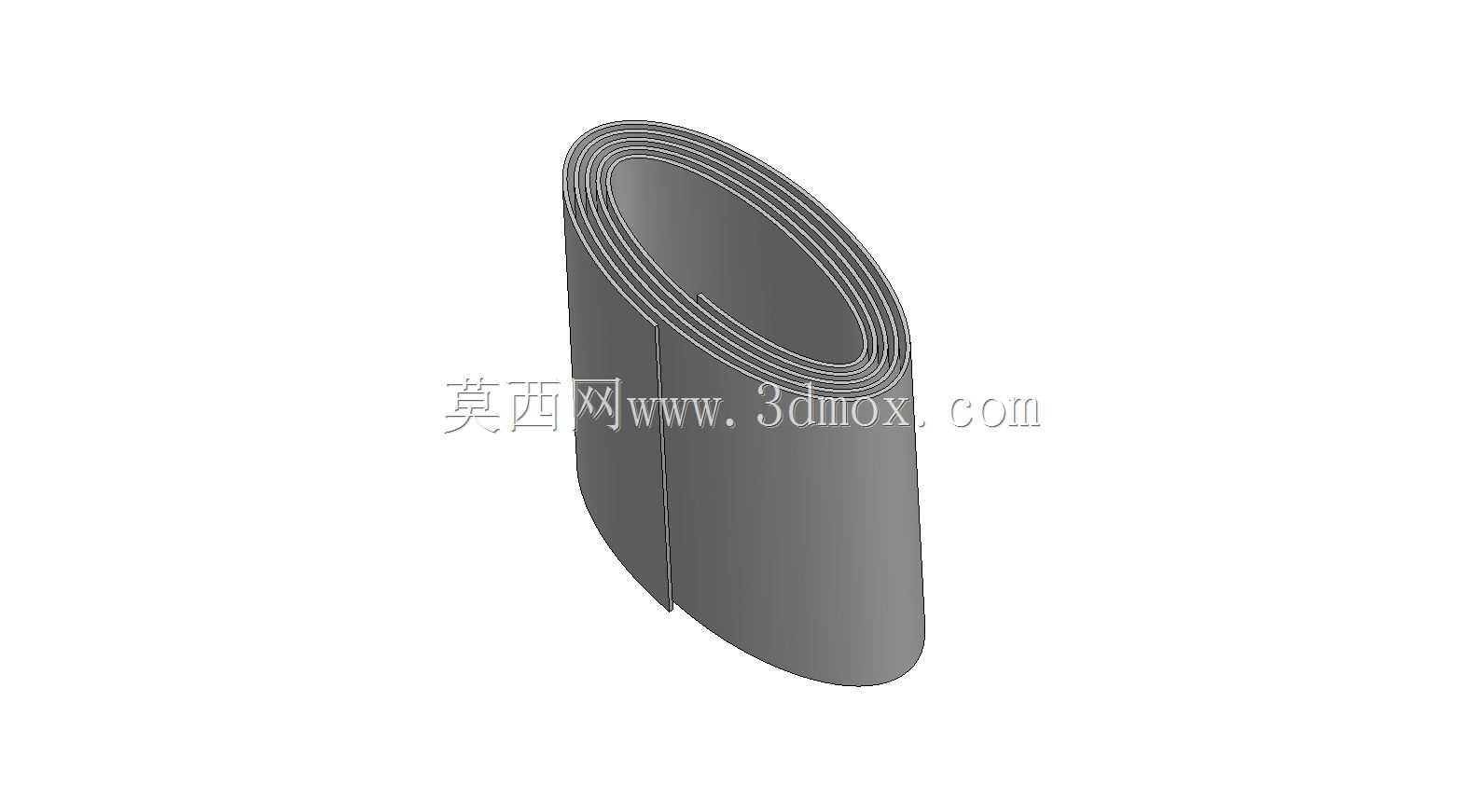

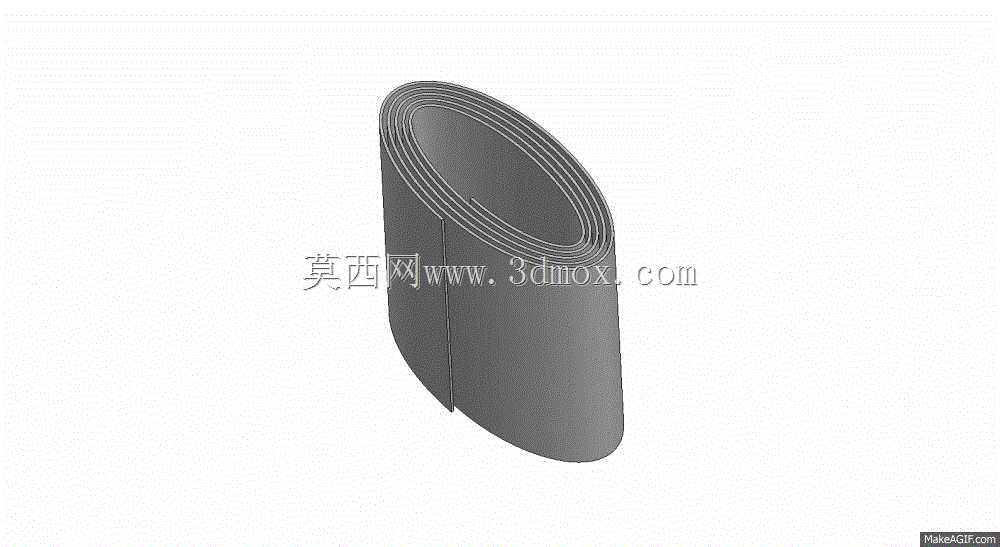

椭圆螺旋钣金输送导料构件设计

　　这类椭圆螺旋钣金构件，常被用在散料输送设备的导料段、物料换向缓冲结构里，和常规等径圆柱螺旋叶片不同，椭圆截面的螺旋轨迹能适配窄长型的设备安装空间，在粮食加工、小型化工粉料输送、食品物料提升设备的转角位置尤为常见。从实际使用场景来看，当设备预留的安装截面为扁长型，无法容纳常规圆形螺旋输送的筒体时，椭圆螺旋板就能顺着椭圆轨迹完成物料的抬升与导向，避免物料在转角位置出现卡滞、积料的问题，尤其是针对流动性一般的粉状、小颗粒状物料，连续的螺旋曲面能给物料提供稳定的轴向推力，不会出现常规直板导料时的物料滑落、堆积死角。

　　设计这类构件时，首先要匹配安装边界的椭圆长轴与短轴尺寸，螺旋导程需要结合物料的输送倾角、物料安息角来确定，导程过大会导致物料下滑，导程过小则会降低输送效率，同时钣金板材的厚度选择要结合输送物料的磨琢性来调整，输送粮食类软质物料时可选用较薄板材，输送矿粉、砂石类磨琢性强的物料时则要适当增加板厚，还要在螺旋板的外缘做折边处理，提升构件整体的刚性，避免长期受物料挤压出现变形。

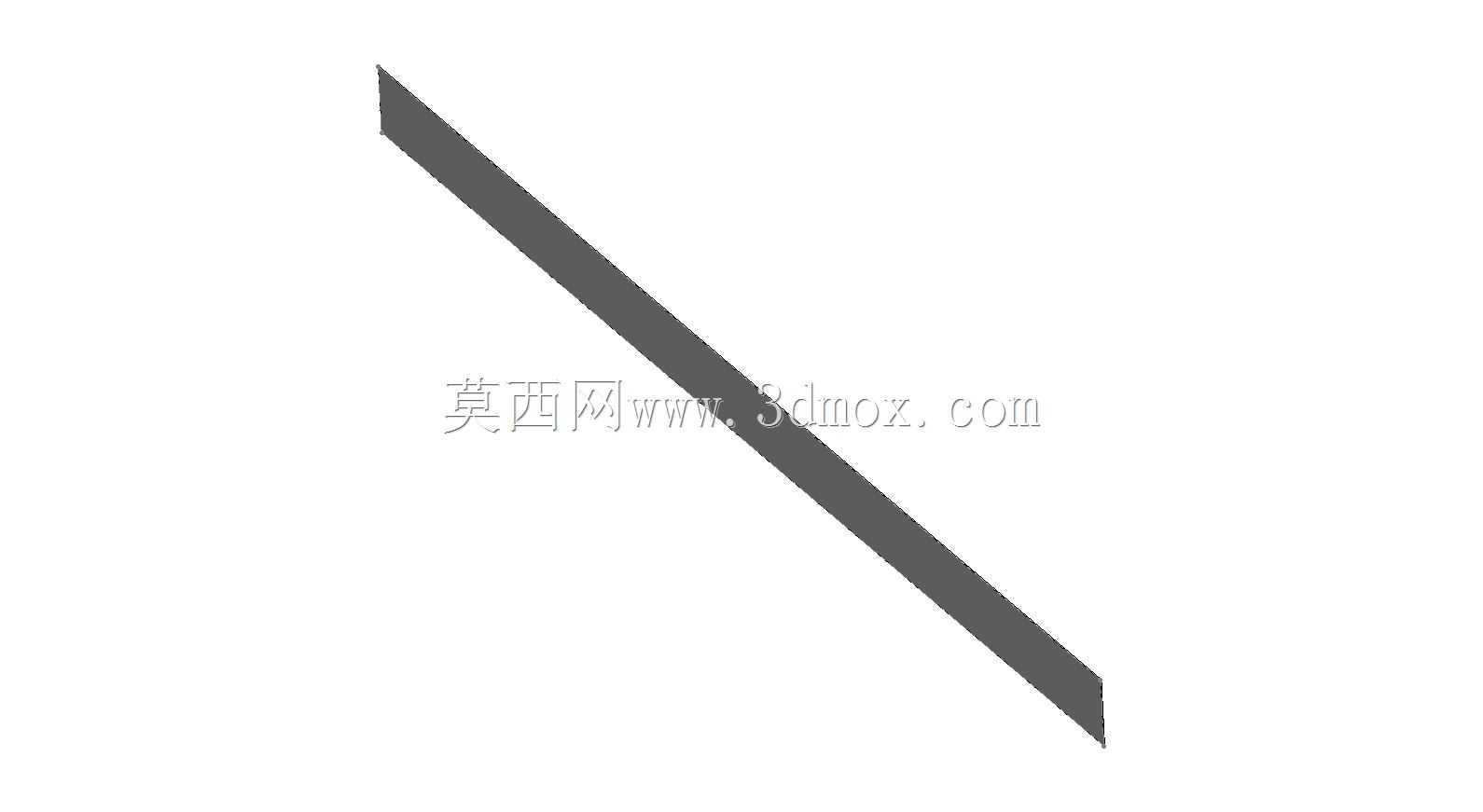

　　从建模逻辑来看，这类构件不能直接用常规螺旋线命令生成，需要先绘制对应长短轴的椭圆基准轨迹，按照设定的导程生成螺旋引导线，再通过钣金放样的方式生成连续的螺旋曲面，之后展开下料时要考虑钣金折弯的延展系数，避免加工成型后出现尺寸偏差，无法和设备筒体、转轴完成装配。实际安装时，螺旋板的内缘需要和中心转轴做连续焊接固定，外缘和设备筒体内壁要预留合理的间隙，间隙过小会出现运转卡涩，间隙过大则会导致物料从缝隙处漏落，影响输送效率。

　　不同于常规的圆柱形螺旋叶片，椭圆螺旋板的曲面曲率是连续变化的，在加工时不能用常规的螺旋叶片拉伸成型工艺，需要采用分段下料、逐段压型后拼接焊接的方式制作，每一段的压型曲率都要匹配对应位置的椭圆截面曲率，拼接时要保证螺旋面的顺滑度，不能出现局部凸起或凹陷，否则会在输送物料时出现积料挂壁的问题。在设备运行过程中，这类螺旋板还要承受物料的持续摩擦与冲击，所以板材表面通常会做相应的耐磨处理，针对有腐蚀性的物料输送场景，还要选用对应的耐腐蚀板材加工，延长构件的使用寿命。
