带孔连接片静力学应力云图展示

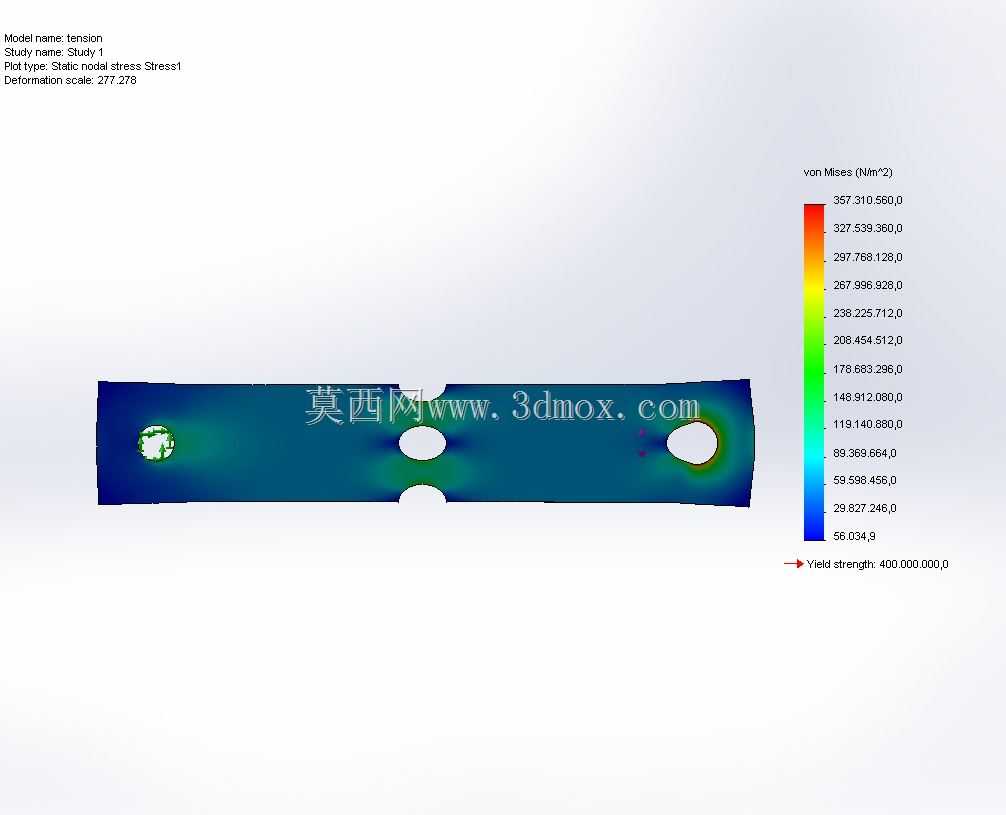

　　这类带多孔的长条形连接片，在各类机电设备的机架拼接、传动组件联动、工装夹具定位环节都有广泛应用，核心作用是实现两个独立构件之间的刚性连接，同时通过预设的孔位完成销轴、螺栓的穿装固定，传递横向拉力与小幅弯矩载荷。从仿真云图的应力分布来看，设计阶段针对孔边的应力集中问题做了针对性的圆弧过渡处理，云图中高应力区域集中在最右侧开孔的边缘位置，其余区域应力水平远低于材料屈服阈值，说明整体结构的材料冗余量控制在合理区间，既不会因为过度减重导致承载不足，也不会因为材料冗余过多造成整机重量不必要的增加。在实际安装场景中，这类连接片的安装边界需要匹配对接构件的孔位同轴度公差，穿装紧固件时需要保证两侧接触面的贴合度，

　　避免出现偏载导致局部应力超过仿真校核的阈值。设计过程中首先根据所需传递的额定载荷计算最小截面尺寸，再结合对接端的安装空间确定各孔位的中心距，孔位之间的间距需要满足紧固件的安装操作空间，同时避开相邻构件的运动干涉范围。长条形的主体结构采用等截面设计，仅在开孔位置做了局部的应力释放优化，从云图的变形缩放结果来看，受拉状态下的最大变形量出现在片体中段位置，变形量控制在构件允许的刚度范围内，不会因为工作载荷下的变形导致连接松动或者对位偏差。这类构件在选型时需要重点关注孔位的尺寸公差与形位公差，尤其是同组安装孔的位置度偏差，会直接影响现场安装的顺畅度，若偏差过大强行穿装螺栓，会在装配阶段就产生额外的装配内应力，

　　导致实际工作状态下的应力分布与仿真结果出现偏差，提前出现疲劳失效问题。从应力云图的色彩梯度可以看出，片体大部分区域处于低应力状态，说明结构的整体刚度储备充足，能够应对短时的过载冲击载荷，适配存在小幅振动的工作场景，不会因为长期交变载荷出现早期断裂问题。
