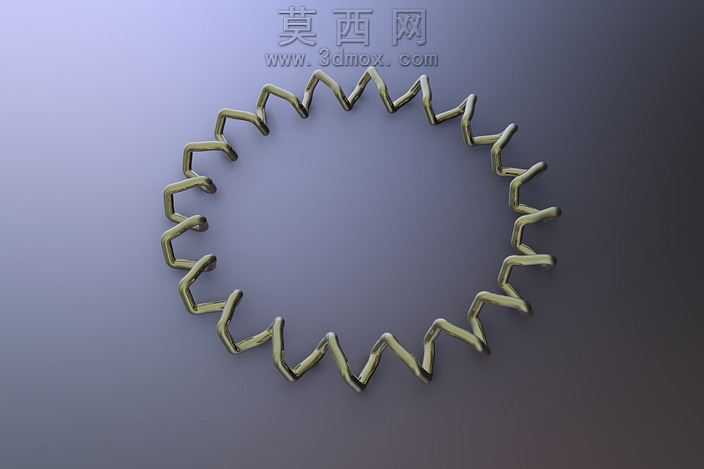

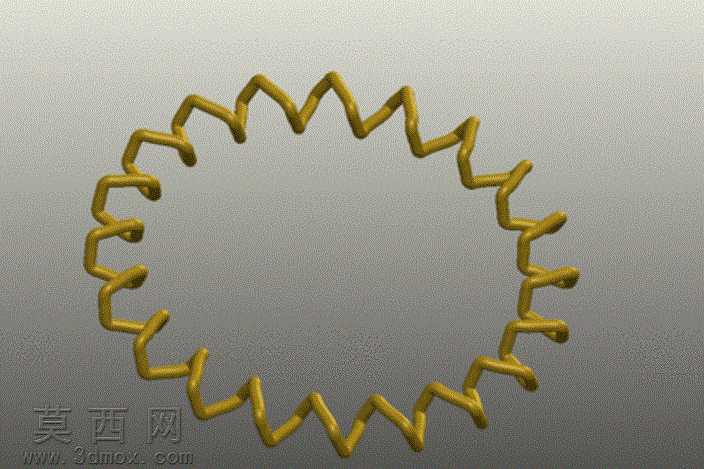

环形锯齿状矩形截面弹簧三维设计

本作品为环形布局的矩形截面弹簧三维建模成果，建模阶段以SolidWorks为核心工具，首先通过草图绘制确定弹簧的整体环形基准路径，精准控制环形轮廓的直径参数，保证整体结构的圆度一致性。随后针对弹簧的簧丝截面，选用矩形截面作为基础轮廓，区别于常规圆形截面弹簧，矩形截面的簧丝在受力时具备更均匀的应力分布特性，能够在环形安装空间内提供更稳定的弹性支撑力。在构建连续簧体结构时，通过沿环形路径的扫描特征完成基础簧体生成，同时对簧体的弯折形态进行参数化调整，将常规螺旋弹簧的连续螺旋形态调整为沿环形均匀分布的锯齿状弯折结构，每一处弯折的角度、过渡圆角都经过反复校核，避免弯折处出现应力集中的问题，保证弹簧在受压缩或扩张力时，每一段簧丝都能均匀参与形变。材质渲染阶段选用弹簧钢常用的金黄色氧化处理质感，调整材质的金属度、粗糙度参数，还原金属弹簧经过表面处理后的哑光金属质感，同时添加细微的表面纹理，避免渲染效果过于塑料化，提升模型的真实感。结构设计上充分考虑该类弹簧的实际使用场景，这类环形锯齿弹簧常应用于环形空间的预紧、缓冲场景，比如轴承预紧、环形密封件的弹性支撑等，因此在建模时严格控制每一个齿状单元的间距、簧丝的截面尺寸，保证整体环形结构的同轴度，避免安装后出现偏载问题。设计过程中还对簧丝的过渡位置进行了圆角优化，所有弯折处都添加了与簧丝截面尺寸匹配的过渡圆角，消除建模过程中产生的尖锐棱角，既符合实际加工的工艺要求，也能避免实际使用过程中棱角处产生裂纹，提升弹簧的使用寿命。整体模型完成后，通过软件的干涉检查功能验证了环形结构各段簧丝之间不存在干涉问题，同时导出了通用的STEP、IGS格式文件，保证模型能够在不同三维软件之间顺畅打开编辑，适配不同的设计场景需求。
